Wie bewertet man Energiequalität in der Stromversorgung kritischer Infrastrukturen?

Wer kritische Infrastrukturen betreibt, weiß: Ein stabiler Betrieb steht und fällt mit der Qualität der Stromversorgung. Ob Rechenzentrum, Produktionsanlage oder Krankenhaus, selbst kurze Unterbrechungen oder schleichende Netzstörungen können erhebliche Schäden verursachen, Produktionsausfälle auslösen oder im schlimmsten Fall die Betriebssicherheit gefährden. Energiequalität ist deshalb kein technisches Randthema, sondern ein zentrales Kriterium für eine zuverlässige Energieversorgung in der Industrie.

Die Bewertung der Netzqualität in kritischen Anlagen erfordert ein systematisches Vorgehen: von der Messung relevanter Kenngrößen über die Identifikation von Störquellen bis hin zu konkreten Maßnahmen. Dieser Artikel gibt einen strukturierten Überblick, wie Power Quality in der Praxis bewertet und verbessert wird.

Kenngrößen der Energiequalität und ihre Grenzwerte

Die Energiequalität lässt sich nicht an einem einzigen Wert ablesen. Stattdessen beschreibt sie ein Bündel von Kenngrößen, die gemeinsam das Bild der Spannungsqualität im Netz zeichnen. Die wichtigsten Parameter sind in der Norm EN 50160 definiert, die Grenzwerte für öffentliche Stromversorgungsnetze festlegt und auch für industrielle Anlagen als Referenz dient.

Zu den zentralen Messgrößen gehören:

Spannungsschwankungen: Kurzzeitige Abweichungen vom Nennwert, die empfindliche Verbraucher stören können
Oberschwingungen (Harmonische): Verzerrungen der sinusförmigen Wechselspannung, verursacht durch nichtlineare Lasten wie Frequenzumrichter oder Schaltnetzteile
Spannungseinbrüche und Kurzzeitunterbrechungen: Kurze Abfälle unter den Nennwert, häufig durch Schaltvorgänge oder Fehler im Netz ausgelöst
Unsymmetrie: Ungleichgewicht zwischen den drei Phasen in Drehstromnetzen
Frequenzabweichungen: Abweichungen von der Nennfrequenz 50 Hz, die vor allem bei Inselnetzversorgungen relevant werden

Jede dieser Größen hat definierte Toleranzbereiche. Werden diese überschritten, steigt das Risiko für Geräteausfälle, erhöhten Verschleiß und Fehlfunktionen empfindlicher Steuerungstechnik erheblich.

Messtechnik und Monitoring in kritischen Anlagen

Eine zuverlässige Bewertung der Netzqualität beginnt mit der richtigen Messtechnik. Punktuelle Messungen liefern erste Hinweise, reichen aber für eine fundierte Diagnose in kritischen Infrastrukturen selten aus. Dauerhaftes Monitoring ist der Goldstandard.

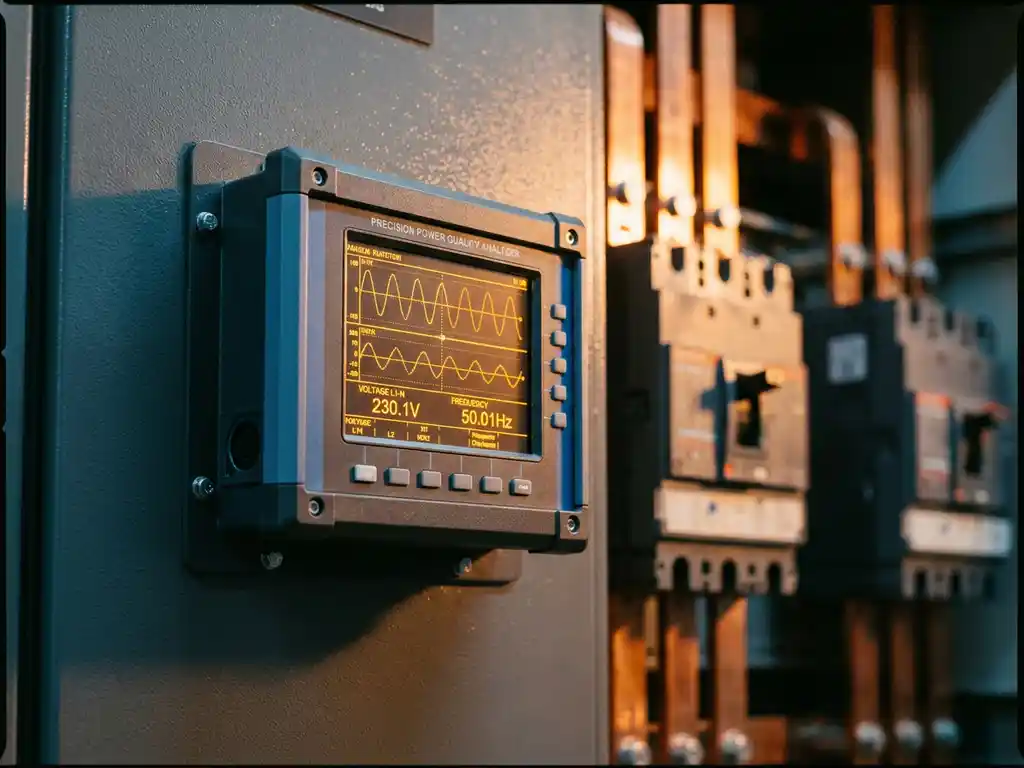

Moderne Power-Quality-Analysatoren erfassen alle relevanten Kenngrößen kontinuierlich und speichern die Daten über längere Zeiträume. Wichtig ist dabei die Einhaltung der Messklassen nach IEC 61000-4-30, die Genauigkeit und Vergleichbarkeit der Messergebnisse sicherstellt. Für kritische Anlagen empfiehlt sich Klasse A, die höchste Präzisionsstufe.

Stationäres versus mobiles Monitoring

Stationäre Messsysteme werden dauerhaft in die Energieverteilung integriert und ermöglichen eine lückenlose Überwachung. Sie sind besonders sinnvoll an neuralgischen Punkten wie Mittelspannungsübergabestationen oder zentralen Unterverteilungen. Mobile Analysatoren hingegen kommen für temporäre Diagnosen oder die gezielte Untersuchung einzelner Betriebsmittel zum Einsatz.

Die Kombination beider Ansätze bietet das vollständigste Bild der Stromversorgungsqualität über alle Netzebenen hinweg.

Typische Störquellen in industriellen Versorgungsnetzen

In industriellen Umgebungen sind die Ursachen für Netzstörungen vielfältig und oft im Betrieb selbst zu suchen. Das Verständnis dieser Quellen ist entscheidend, um gezielte Gegenmaßnahmen zu entwickeln.

Häufige Verursacher von Netzstörungen sind:

Frequenzumrichter und Sanftanlasser: Sie erzeugen Oberschwingungen, die das Netz belasten und andere Verbraucher stören
Schweißanlagen und Lichtbogenöfen: Starke, schnell wechselnde Lasten, die Spannungseinbrüche und Flicker verursachen
Schaltnetzteile in der Steuerungstechnik: Nichtlineare Stromaufnahme führt zu harmonischen Verzerrungen
Große Motoranläufe: Hohe Anlaufströme erzeugen kurzzeitige Spannungsabfälle im gesamten Netzbereich
Externe Einspeisung erneuerbarer Energien: Fluktuierende Einspeisung kann lokale Spannungsschwankungen verstärken

Besonders tückisch ist, dass sich Störquellen gegenseitig beeinflussen und verstärken können. Oberschwingungen aus verschiedenen Quellen addieren sich, und was einzeln noch tolerierbar wäre, kann im Zusammenspiel kritische Grenzwerte überschreiten.

Bewertungsmethoden: Von der Messung zur Diagnose

Rohe Messdaten allein haben wenig Aussagekraft. Erst die strukturierte Auswertung und Interpretation macht aus Zahlen eine belastbare Diagnose der Netzqualität.

Der Bewertungsprozess folgt in der Praxis einem klaren Ablauf:

Datenerhebung: Langzeitmessung über mindestens eine Woche, um alle Betriebszustände und Lastwechsel zu erfassen
Normvergleich: Abgleich der gemessenen Werte mit den Grenzwerten der EN 50160 und anlagenspezifischen Anforderungen
Korrelationsanalyse: Verknüpfung von Störereignissen mit Betriebszuständen, um Ursache-Wirkung-Zusammenhänge zu identifizieren
Schwachstellenanalyse: Identifikation der kritischsten Punkte im Versorgungsnetz und der Hauptverursacher von Störungen
Maßnahmenableitung: Priorisierung von Verbesserungsmaßnahmen nach Wirksamkeit und Aufwand

Für komplexe Netze empfiehlt sich zusätzlich eine Netzberechnung oder Simulation, die das Verhalten des Versorgungsnetzes unter verschiedenen Lastszenarien abbildet. So lassen sich Maßnahmen vor ihrer Umsetzung rechnerisch auf ihre Wirksamkeit prüfen.

Maßnahmen zur Verbesserung der Netzqualität

Sind Schwachstellen identifiziert, stehen verschiedene technische Maßnahmen zur Verfügung, um die Spannungsqualität nachhaltig zu verbessern. Die Wahl der richtigen Lösung hängt von der Art und Schwere der Störungen ab.

Passive und aktive Filter

Passive Oberschwingungsfilter sind auf bestimmte Frequenzen abgestimmt und dämpfen gezielt einzelne harmonische Anteile. Aktive Filter messen den Oberschwingungsanteil in Echtzeit und kompensieren ihn dynamisch. Für Anlagen mit stark wechselnden Lasten sind aktive Systeme meist die wirksamere Wahl, auch wenn sie einen höheren Investitionsaufwand bedeuten.

Blindleistungskompensation

Hohe induktive Lasten wie Motoren und Transformatoren verursachen Blindleistung, die das Netz belastet und Spannungsabfälle begünstigt. Kondensatorbatterien oder moderne statische Kompensationsanlagen (STATCOM) gleichen diesen Effekt aus und verbessern gleichzeitig den Leistungsfaktor.

Strukturelle Maßnahmen

Manchmal liegt die Lösung nicht im Filter, sondern in der Netzstruktur selbst: Störende Lasten auf separate Versorgungsstränge aufteilen, empfindliche Verbraucher an ruhigeren Netzpunkten anschließen oder Transformatoren mit geeigneten Schaltgruppen einsetzen, um bestimmte Oberschwingungsanteile zu unterdrücken.

Energiequalität als Teil des Anlagenbetriebs

Energiequalität ist keine einmalige Aufgabe, sondern ein kontinuierlicher Prozess. Anlagen verändern sich, neue Verbraucher kommen hinzu, Produktionsprozesse werden angepasst. Was heute noch im grünen Bereich liegt, kann morgen durch eine neue Produktionslinie zum Problem werden.

Deshalb empfiehlt es sich, Power Quality als festen Bestandteil des Anlagenmanagements zu verankern. Regelmäßige Messungen, klare Grenzwerte und definierte Eskalationsprozesse bei Überschreitungen schaffen die Grundlage für einen stabilen und sicheren Betrieb. Moderne Energieverteilungssysteme bieten heute integrierte Monitoring-Funktionen, die diesen Prozess erheblich vereinfachen.

In einer Zeit, in der Produktionsanlagen immer mehr sensible Elektronik, digitale Steuerungssysteme und vernetzte Komponenten enthalten, steigen die Anforderungen an die Netzqualität kontinuierlich. Wer frühzeitig in ein systematisches Power-Quality-Management investiert, schützt nicht nur seine Betriebsmittel, sondern sichert auch die Grundlage für die digitale Weiterentwicklung seiner Anlage.

Wie wir bei KSV die Energiequalität in Ihrer Anlage sichern

Als Spezialist für industrielle Energieversorgung begleiten wir Unternehmen von der ersten Messung bis zur dauerhaft stabilen Stromversorgung. Unser Leistungsangebot rund um Energiequalität und Netzqualität umfasst:

Planung und Realisierung kompletter Energieverteilungssysteme von der Mittelspannungsschaltanlage bis zur Unterverteilung
Integration von Power-Quality-Monitoring in bestehende und neue Anlagen
Analyse und Bewertung von Netzstörungen sowie Ableitung konkreter Verbesserungsmaßnahmen
Fachgerechte Verlegung aller Stromkabel und Planung von Kabelwegen mit Blick auf langfristige Betriebssicherheit
Regelmäßige Wartung und Instandhaltung mit individuell abgestimmten Servicekonzepten, die die Lebensdauer Ihrer Anlage maximieren

Wir denken dabei immer den gesamten Versorgungsstrang mit, denn Energiequalität entsteht nicht an einem einzigen Punkt, sondern ist das Ergebnis eines durchgängig geplanten und gewarteten Systems. Sprechen Sie uns an und erfahren Sie, wie wir Ihre Energieversorgung zuverlässig und zukunftssicher gestalten.
