Die Wahl des richtigen Fundamenttyps für Strommasten ist entscheidend für die Sicherheit und Langlebigkeit der gesamten Energieverteilungsanlage. Ein stabiles Fundament gewährleistet, dass Mittelspannungsmasten und andere elektrotechnische Infrastruktur auch bei extremen Wetterbedingungen und mechanischen Belastungen zuverlässig funktionieren.
Von einfachen Betonfundamenten bis hin zu komplexen Pfahlgründungen gibt es verschiedene Fundamentarten, die je nach Bodenbeschaffenheit, Masttyp und örtlichen Gegebenheiten zum Einsatz kommen. Die richtige Fundamentplanung ist dabei ein kritischer Erfolgsfaktor für jedes Energieverteilungsprojekt.
Was sind Fundamentarten für Strommasten und warum sind sie wichtig?
Fundamentarten für Strommasten sind verschiedene Gründungstypen, die Strommasten sicher im Boden verankern und alle auftretenden Kräfte wie Wind-, Zug- und Drucklasten in den Untergrund ableiten. Sie bilden das tragende Element zwischen Mast und Erdreich.
Die Bedeutung stabiler Mastfundamente kann nicht überschätzt werden. Sie müssen nicht nur das Eigengewicht des Mastes tragen, sondern auch dynamische Lasten durch Windeinwirkung, Leitungszug und thermische Ausdehnung der Stromleitungen bewältigen. Ein unzureichendes Fundament kann zu Mastneigung, Strukturschäden oder im schlimmsten Fall zum vollständigen Ausfall der Energieversorgung führen.
Besonders bei Mittelspannungsanlagen sind die Anforderungen an die Fundamentstabilität hoch, da hier größere Kräfte und höhere Sicherheitsstandards eine Rolle spielen. Die Fundamentplanung muss daher bereits in der frühen Projektphase mit der notwendigen Detailgenauigkeit erfolgen.
Welche Arten von Strommastenfundamenten gibt es?
Die wichtigsten Fundamentarten für Strommasten sind Einzelfundamente aus Stahlbeton, Stufenfundamente, Pfahlfundamente und Plattenfundamente. Jeder Typ eignet sich für unterschiedliche Boden- und Belastungsverhältnisse.
Einzelfundamente

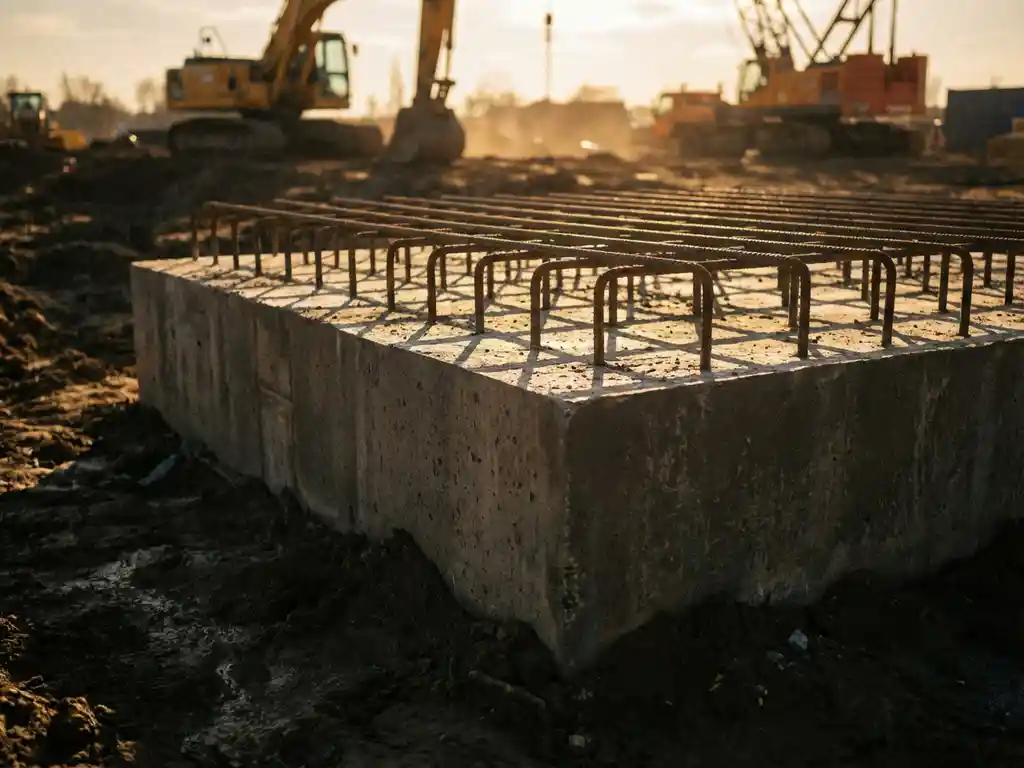

Einzelfundamente sind die häufigste Lösung für Standardstrommasten. Sie bestehen aus einem Betonblock, der direkt um den Mastfuß gegossen wird. Diese Fundamentart eignet sich besonders für tragfähige Böden und mittlere Belastungen.
Stufenfundamente
Stufenfundamente kommen bei höheren Belastungen zum Einsatz. Durch ihre abgestufte Form verteilen sie die Lasten über eine größere Grundfläche und bieten eine erhöhte Stabilität gegen Kippmomente.
Pfahlfundamente
Bei weichen oder wenig tragfähigen Böden werden Pfahlfundamente verwendet. Hier werden Beton- oder Stahlpfähle tief in den Boden eingebracht, um die Lasten in tragfähigere Bodenschichten zu übertragen.
Plattenfundamente
Plattenfundamente verteilen die Mastlasten über eine große Betonplatte. Sie werden bei sehr schwierigen Bodenverhältnissen oder bei Masten mit außergewöhnlich hohen Belastungen eingesetzt.
Wie wird das richtige Fundament für einen Strommast ausgewählt?
Die Fundamentauswahl erfolgt anhand einer Baugrunduntersuchung, der Mastbelastung und der örtlichen Gegebenheiten. Ein Bodengutachten bestimmt die Tragfähigkeit des Untergrunds, während Windlasten und Leitungskräfte die erforderliche Fundamentgröße definieren.
Der erste Schritt ist immer eine detaillierte Baugrunduntersuchung. Diese ermittelt die Bodenschichtung, Grundwasserstände und die Tragfähigkeit des Untergrunds. Parallel dazu werden alle auf den Mast wirkenden Kräfte berechnet, einschließlich Eigengewicht, Windlasten und Leitungszugkräften.
Weitere Faktoren bei der Fundamentplanung sind die Zugänglichkeit der Baustelle, verfügbare Bauverfahren und wirtschaftliche Aspekte. In beengten Verhältnissen können beispielsweise vorgefertigte Fundamentelemente sinnvoller sein als eine Ortbetonlösung.
Die Auswahl muss auch zukünftige Erweiterungen der Energieverteilungsanlage berücksichtigen. Ein überdimensioniertes Fundament kann langfristig wirtschaftlicher sein als eine spätere Verstärkung.
Was kostet die Installation verschiedener Strommastenfundamente?
Die Kosten für Strommastenfundamente variieren stark je nach Fundamenttyp, Größe und örtlichen Gegebenheiten. Einzelfundamente sind meist die kostengünstigste Lösung, während Pfahlfundamente deutlich höhere Investitionen erfordern.
Einzelfundamente verursachen in der Regel die niedrigsten Kosten, da sie mit Standardbauverfahren und geringem Materialaufwand erstellt werden können. Der Aufwand steigt erheblich bei Stufenfundamenten, die mehr Beton und eine komplexere Schalung benötigen.
Pfahlfundamente sind oft die teuerste Variante, da sie spezielle Baumaschinen und zusätzliche Materialien erfordern. Dafür bieten sie bei schwierigen Bodenverhältnissen oft die einzige technisch sinnvolle Lösung.
Neben den reinen Baukosten müssen auch Planungsaufwand, Baugrunduntersuchungen und mögliche Genehmigungsverfahren in die Kostenkalkulation einbezogen werden. Eine sorgfältige Fundamentplanung kann dabei helfen, unnötige Mehrkosten zu vermeiden.
Welche Normen und Vorschriften gelten für Strommastenfundamente?
Strommastenfundamente müssen den DIN-Normen für den Betonbau und den VDE-Bestimmungen für elektrische Anlagen entsprechen. Zusätzlich gelten baurechtliche Vorschriften und spezielle Regelungen für Energieversorgungsanlagen.
Die wichtigsten technischen Regelwerke sind die DIN 1045 für den Stahlbetonbau und die DIN 4014 für Bohrpfähle. Diese Normen definieren Mindestanforderungen an Betonqualität, Bewehrung und Ausführungsstandards.
Für die elektrotechnischen Aspekte sind die VDE-Bestimmungen maßgeblich, insbesondere die VDE 0101 für Starkstromanlagen. Diese regeln unter anderem Sicherheitsabstände und Erdungsanforderungen.
Darüber hinaus können regional unterschiedliche Bauvorschriften und Umweltauflagen gelten. Bei Mittelspannungsanlagen sind oft zusätzliche Genehmigungsverfahren erforderlich, die spezielle Nachweise zur Fundamentsicherheit verlangen.
Wir bei KSV berücksichtigen alle relevanten Normen und Vorschriften bereits in der Planungsphase unserer Energieverteilungsprojekte. Dadurch stellen wir sicher, dass alle Fundamente den höchsten Sicherheitsstandards entsprechen und eine lange Lebensdauer der gesamten Anlage gewährleisten.
