Dialysestationen gehören zu den elektrotechnisch anspruchsvollsten Bereichen eines Krankenhauses. Patienten sind während der Behandlung über Stunden hinweg direkt an medizinische Geräte angeschlossen, die eine unterbrechungsfreie, störungsfreie Stromversorgung zwingend voraussetzen. Fehler in der elektrischen Installation können in diesem Umfeld lebensbedrohliche Folgen haben. Wer die elektrischen Anforderungen an Dialysestationen kennt und konsequent umsetzt, schafft die Grundlage für eine sichere Patientenversorgung und einen zuverlässigen Anlagenbetrieb.
Die Anforderungen an die Krankenhaus Elektrotechnik in medizinischen Bereichen sind deutlich strenger als in gewerblichen oder industriellen Gebäuden. Dialysebereiche fallen dabei in eine besonders kritische Kategorie, da sowohl die Patientensicherheit als auch der kontinuierliche Betrieb medizintechnischer Geräte höchste Priorität haben. Im Folgenden werden die wichtigsten Aspekte der Planung und Ausführung erläutert.
Normative Grundlagen für medizinische Bereiche
Die zentrale Norm für die elektrische Installation in medizinisch genutzten Bereichen ist die DIN VDE 0100-710. Sie regelt alle wesentlichen Anforderungen an Stromversorgung, Schutzmaßnahmen und Betriebsmittel in Räumen medizinischer Nutzung und ist damit Pflichtlektüre für jeden Planer und Errichter solcher Anlagen.
Dialysestationen werden in dieser Norm in der Regel der Gruppe 2 zugeordnet. Das bedeutet: Hier werden Eingriffe oder Behandlungen durchgeführt, bei denen ein Stromausfall oder ein elektrischer Fehler unmittelbar lebensbedrohlich sein kann. Gruppe-2-Bereiche stellen die höchsten Anforderungen an Verfügbarkeit, Sicherheit und Überwachung der elektrischen Anlage. Ergänzend gelten die Vorgaben der DIN EN 60601-Reihe für medizinische elektrische Geräte sowie einschlägige Betreiberpflichten aus dem Medizinprodukterecht.
Für Planer und ausführende Betriebe bedeutet das: Jede Abweichung von diesen Normen muss dokumentiert und begründet werden. Eine lückenlose Planungs- und Ausführungsdokumentation ist nicht nur rechtlich erforderlich, sondern auch die Basis für spätere Wartungen und Prüfungen.
Besondere Anforderungen an die Stromversorgung

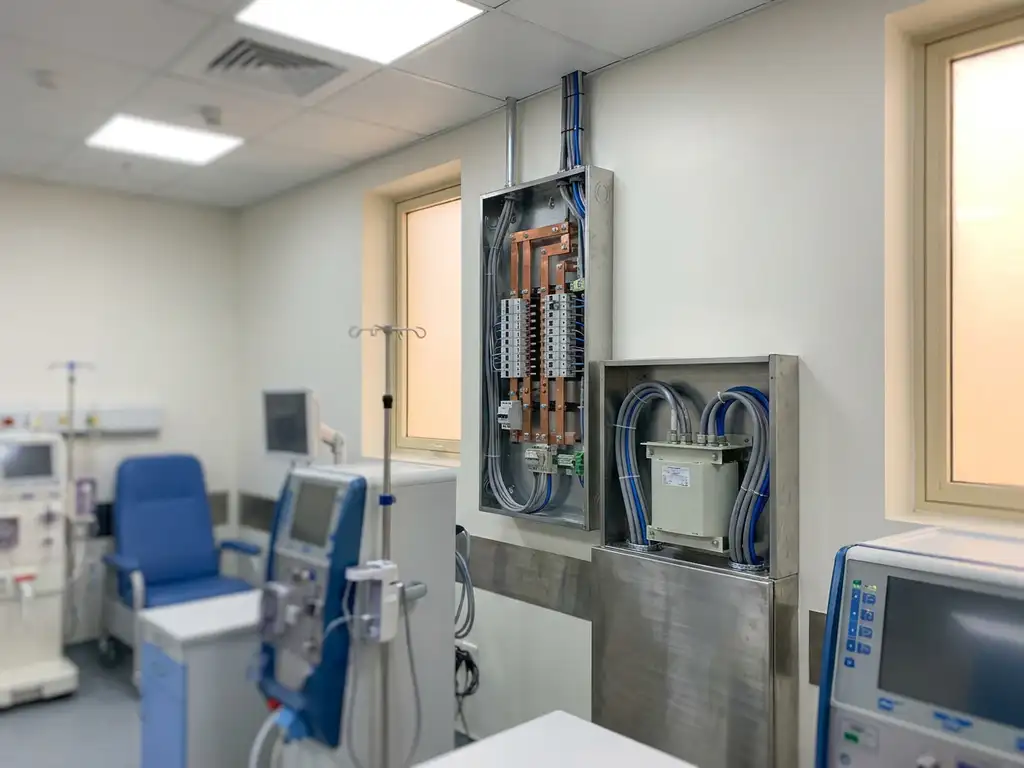

Die medizinische Stromversorgung in Dialysestationen unterscheidet sich grundlegend von konventionellen Installationen. Kernpunkt ist der Einsatz von IT-Stromkreisen (isolierte Stromkreise), die durch medizinische Trenntransformatoren realisiert werden.
IT-Stromkreise und Isolationsüberwachung
In einem IT-Stromkreis ist keiner der aktiven Leiter direkt mit dem Schutzleiter oder der Erde verbunden. Ein erster Isolationsfehler führt damit nicht sofort zu einem gefährlichen Stromfluss durch den Patienten, sondern wird durch ein Isolationsüberwachungsgerät (IMD) erkannt und gemeldet. Dieser Aufbau ist in Gruppe-2-Bereichen nach DIN VDE 0100-710 vorgeschrieben und bildet das Herzstück der sicheren Patientenversorgung.
Das IMD muss kontinuierlich den Isolationswiderstand des Stromkreises überwachen und bei Unterschreitung eines definierten Grenzwerts einen optischen und akustischen Alarm auslösen. Wichtig: Der Alarm zeigt einen ersten Fehler an, der Betrieb kann zunächst weiterlaufen. Erst ein zweiter Fehler würde zu einem Kurzschluss führen, was die Zeit für eine geordnete Reaktion erhöht.
Sicherheitsstromversorgung und Notstrom
Neben dem IT-Stromkreis ist eine Sicherheitsstromversorgung für Dialysestationen obligatorisch. Diese stellt sicher, dass lebenserhaltende Geräte auch bei Ausfall der allgemeinen Stromversorgung weiter betrieben werden können. Je nach Anforderungsklasse muss die Umschaltzeit auf die Sicherheitsstromversorgung weniger als 0,5 Sekunden (Klasse 0,5) oder weniger als 15 Sekunden betragen. USV-Anlagen und Dieselgeneratoren ergänzen sich hier häufig zu einem mehrstufigen Konzept.
Potenzialausgleich und Schutzmaßnahmen in Dialysebereichen
Der Potenzialausgleich ist in Dialysebereichen eine der kritischsten Schutzmaßnahmen. Ziel ist es, gefährliche Spannungsunterschiede zwischen leitfähigen Teilen zu vermeiden, die bei einem direkt angeschlossenen Patienten sofort wirksam werden könnten.
Neben dem allgemeinen Schutzpotenzialausgleich des Gebäudes ist in Gruppe-2-Bereichen ein örtlicher zusätzlicher Potenzialausgleich erforderlich. Alle leitfähigen Teile im Patientenbereich, darunter Bettgestelle, Infusionsständer, Wasseranschlüsse und Gerätegehäuse, müssen in diesen Ausgleich einbezogen werden. Der Widerstand zwischen den Potenzialausgleichsleitern und dem Schutzpotenzialausgleich darf dabei einen definierten Höchstwert nicht überschreiten.
Regelmäßige Prüfungen des Potenzialausgleichs sind Pflicht. Die Ergebnisse müssen dokumentiert und aufbewahrt werden. Nur so lässt sich im Betrieb nachweisen, dass die Anlage dauerhaft den normativen Anforderungen entspricht.
Wasserversorgung und elektrotechnische Schnittstellen
Dialysestationen haben eine Besonderheit, die andere medizinische Bereiche so nicht kennen: Sie benötigen eine aufbereitete Wasserversorgung in unmittelbarer Nähe der elektrischen Installationen. Die Osmoseanlagen, Wasserverteilsysteme und Dialysegeräte selbst stellen eine enge Schnittstelle zwischen Elektrotechnik und Medizintechnik dar.
Aus elektrotechnischer Sicht bedeutet das: Alle Betriebsmittel im Bereich von Wasserinstallationen müssen entsprechend ihrer Schutzart (IP-Klasse) ausgewählt werden. Steckdosen, Schaltgeräte und Kabeleinführungen müssen gegen Feuchtigkeit und Reinigungsmittel geschützt sein, die im Dialysebetrieb regelmäßig eingesetzt werden. Besonders wichtig ist die Abstimmung der Kabeltrassen mit den wasserführenden Leitungen, um im Fehlerfall keine unkontrollierten Wechselwirkungen zu riskieren.
Darüber hinaus müssen Pumpen, Ventile und Steuerungen der Wasseraufbereitung in das übergeordnete Gebäudeleitsystem eingebunden werden. Eine durchgängige Planung der Energieversorgung und Anlagentechnik ist hier keine Option, sondern Grundvoraussetzung für einen sicheren und effizienten Betrieb.
Planung und Umsetzung durch Fachbetriebe
Die Komplexität der normativen Anforderungen, die enge Verzahnung von Medizintechnik, Elektrotechnik und Gebäudetechnik sowie die unmittelbaren Konsequenzen für die Patientensicherheit machen deutlich: Dialysestationen dürfen ausschließlich von spezialisierten Fachbetrieben geplant und errichtet werden. Das gilt sowohl für Neubauprojekte als auch für die Modernisierung bestehender Anlagen.
Bereits in der Planungsphase müssen alle Gewerke eng abgestimmt werden. Die Dimensionierung der Transformatoren, die Auslegung der Sicherheitsstromversorgung, die Konzeption des Potenzialausgleichs und die Integration der Gebäudeleittechnik sind voneinander abhängig. Fehler oder Lücken in der Planung lassen sich nach der Ausführung nur mit erheblichem Aufwand korrigieren. Hinzu kommt die Abnahmeprüfung nach DIN VDE 0100-710, die durch eine Elektrofachkraft durchgeführt und vollständig dokumentiert werden muss, bevor der Bereich in Betrieb genommen werden darf.
Wie wir von KSV bei der Elektrotechnik für Dialysestationen helfen
Die Planung und Realisierung elektrotechnischer Anlagen in medizinischen Bereichen erfordert tiefes Fachwissen, normenkonforme Ausführung und ein hohes Maß an Koordinationsbereitschaft. Genau hier setzen wir an. Als erfahrener Spezialist für Energie- und Anlagentechnik übernehmen wir die gesamte elektrotechnische Versorgung von Dialysestationen und medizinischen Bereichen aus einer Hand:
- Planung und Lieferung kompletter Energieversorgungssysteme von der Mittelspannungsschaltanlage bis zur Unterverteilung
- Auslegung und Installation normkonformer IT-Stromkreise mit Isolationsüberwachung nach DIN VDE 0100-710
- Konzeption und Realisierung von Sicherheitsstromversorgungen und USV-Systemen
- Planung und Ausführung des örtlichen Potenzialausgleichs im Patientenbereich
- Verlegung aller Stromkabel und Kabeltrassen mit Detailgenauigkeit und Weitsicht
- Integration in Gebäudeleitsysteme sowie Anbindung medizintechnischer Schnittstellen
- Regelmäßige Wartung, Instandhaltung und individuelle Servicekonzepte für den laufenden Betrieb
Ob Neubau, Erweiterung oder Modernisierung einer bestehenden Dialysestation: Wir begleiten Ihr Projekt von der ersten Planung bis zur normenkonformen Abnahme. Sprechen Sie uns an und erfahren Sie, wie wir Ihre Anforderungen sicher und zuverlässig umsetzen.
