Was ist eine Niederspannungsschaltanlage und wofür wird sie eingesetzt?

Eine Niederspannungsschaltanlage ist eine elektrische Schaltanlage, die elektrische Energie im Spannungsbereich bis 1.000 Volt Wechselspannung verteilt, schützt und schaltet. Sie bildet das Herzstück der Energieverteilung in Gebäuden, Industrieanlagen und Infrastrukturprojekten und sorgt dafür, dass Strom sicher und zuverlässig dorthin gelangt, wo er gebraucht wird. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Aufbau, Einsatz, Normen und Erneuerung von Niederspannungsschaltanlagen.

Wie funktioniert eine Niederspannungsschaltanlage technisch?

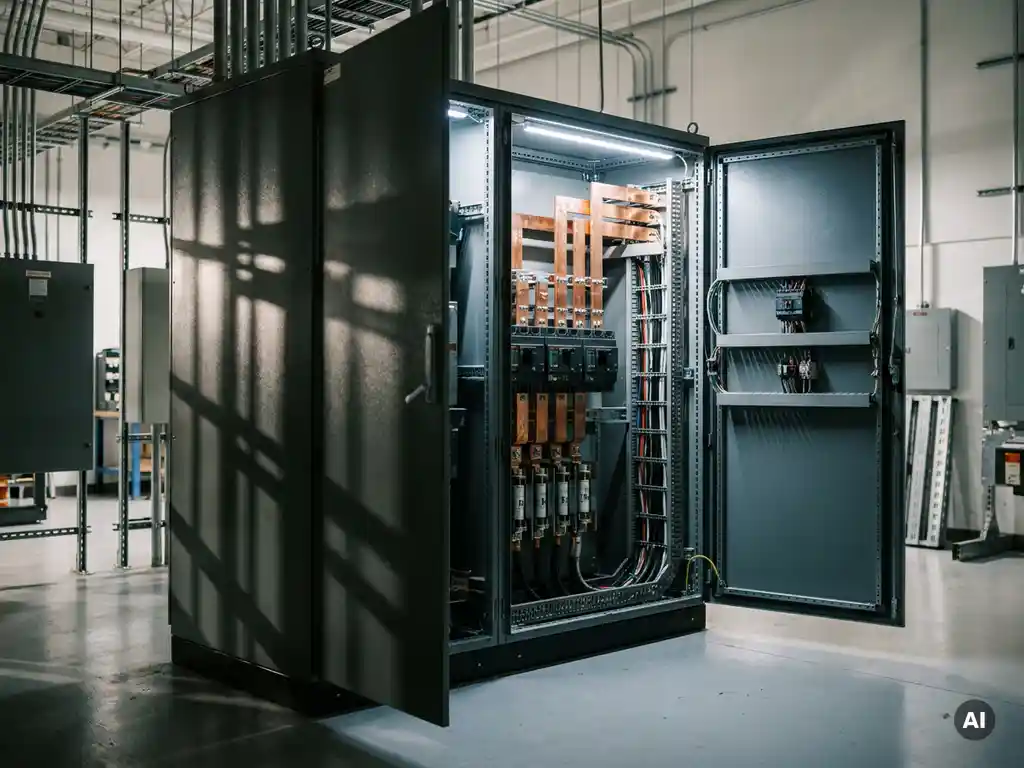

Eine Niederspannungsschaltanlage funktioniert, indem sie eingehende elektrische Energie aufnimmt, auf mehrere Abgangsstromkreise aufteilt und jeden einzelnen Stromkreis durch Schutzeinrichtungen absichert. Im Kern besteht sie aus Sammelschienen, Leistungsschaltern, Sicherungen, Mess- und Steuereinrichtungen sowie dem Gehäuse, das alle Komponenten mechanisch und elektrisch schützt.

Die Sammelschiene ist dabei das zentrale Verteilungselement: Sie nimmt den Strom von der Einspeisung auf und gibt ihn an die einzelnen Abgänge weiter. Jeder Abgang ist mit einem eigenen Schutzorgan ausgestattet, in der Regel einem Leistungsschalter oder einem Leitungsschutzschalter. Diese Geräte unterbrechen den Stromkreis automatisch, sobald ein Kurzschluss oder eine Überlastung auftritt.

Moderne Niederspannungsschaltanlagen sind zunehmend mit Mess- und Kommunikationstechnik ausgestattet. Energiezähler erfassen Verbrauchsdaten in Echtzeit, digitale Schutzrelais ermöglichen eine präzise Fehleranalyse, und Kommunikationsschnittstellen wie Profibus oder Profinet binden die Schaltanlage in übergeordnete Steuerungs- und Automatisierungssysteme ein. So wird aus einer rein mechanischen Verteilungseinheit ein intelligenter Knotenpunkt der Energieinfrastruktur.

In welchen Branchen und Anwendungen werden Niederspannungsschaltanlagen eingesetzt?

Niederspannungsschaltanlagen werden in nahezu allen Branchen eingesetzt, in denen elektrische Energie verteilt und gesteuert werden muss. Dazu gehören die produzierende Industrie, die Automobilzulieferung, das Gesundheitswesen, Banken und Rechenzentren, der Lebensmittel- und Getränkesektor sowie öffentliche Einrichtungen und Energieversorger.

In der industriellen Produktion sichern Schaltanlagen die Stromversorgung von Fertigungslinien, Antrieben und Roboterzellen. In Krankenhäusern und Rechenzentren sind sie Teil redundanter Versorgungskonzepte, die einen Ausfall unter allen Umständen verhindern müssen. Im Bereich Gewerbe und Verwaltung verteilen sie die Energie in Bürogebäuden, Einkaufszentren und Bankfilialen.

Besonders vielfältig ist der Einsatz in der Energieversorgung selbst: Hier verbinden Niederspannungsschaltanlagen die Mittelspannungsebene mit den Verbrauchern und übernehmen dabei die Schutz- und Steuerungsfunktionen. Auch in Kläranlagen, Pumpwerken und Heizkraftwerken sind sie unverzichtbare Bestandteile der Betriebstechnik. Die Niederspannungsschaltanlage ist damit eine branchenübergreifende Schlüsseltechnologie der modernen Energieinfrastruktur.

Was ist der Unterschied zwischen Haupt- und Unterverteilung?

Der wesentliche Unterschied zwischen Haupt- und Unterverteilung liegt in ihrer Position innerhalb der Energieverteilungskette. Die Hauptverteilung steht am Anfang: Sie nimmt den Strom direkt von der Einspeisung, in der Regel aus dem Transformator oder dem Netzanschluss, auf und verteilt ihn auf die nachgelagerten Stromkreise. Die Unterverteilung ist diesen Stromkreisen nachgeschaltet und versorgt einzelne Bereiche, Stockwerke oder Maschinen.

Technisch ist die Hauptverteilung für höhere Ströme ausgelegt und mit leistungsfähigeren Schutzorganen bestückt. Sie trägt die Verantwortung für den Schutz der gesamten Anlage und muss selektiv mit den nachgelagerten Unterverteilungen zusammenwirken. Das bedeutet: Im Fehlerfall soll möglichst nur die betroffene Unterverteilung abschalten, nicht die gesamte Hauptverteilung.

Unterverteilungen sind kompakter und auf die spezifischen Anforderungen des jeweiligen Versorgungsbereichs ausgelegt. In einem Produktionsbetrieb kann eine Unterverteilung beispielsweise ausschließlich eine bestimmte Fertigungslinie versorgen. Diese hierarchische Struktur der Energieverteilung ermöglicht eine übersichtliche Planung, eine einfache Fehlersuche und eine gezielte Laststeuerung.

Welche Normen und Schutzklassen gelten für Niederspannungsschaltanlagen?

Für Niederspannungsschaltanlagen gilt in Europa in erster Linie die Norm IEC 61439, die die Anforderungen an Niederspannungs-Schaltgerätekombinationen regelt. Sie definiert Anforderungen an Konstruktion, Bemessung, Prüfung und Dokumentation und ersetzt die frühere Normenreihe IEC 60439. Ergänzend gelten nationale Umsetzungen sowie produktspezifische Teile der Norm für unterschiedliche Anlagentypen.

Die Norm unterscheidet zwischen typgeprüften Schaltgerätekombinationen, bei denen Baumuster vollständig getestet wurden, und partiell typgeprüften Anlagen, bei denen einzelne Baugruppen durch Berechnung nachgewiesen werden. Für den Hersteller einer Schaltanlage bedeutet dies: Er muss nachweisen, dass seine Konstruktion alle Anforderungen der Norm erfüllt, entweder durch Prüfung oder durch rechnerischen Nachweis.

Für den Schutz der Schaltanlage selbst sind die IP-Schutzklassen nach IEC 60529 maßgeblich. Sie beschreiben den Schutz gegen das Eindringen von Fremdkörpern und Wasser. In industriellen Umgebungen mit Staub oder Spritzwasser sind Schutzarten wie IP54 oder IP65 üblich. In Außenanlagen oder besonders rauen Umgebungen können noch höhere Schutzklassen erforderlich sein. Zusätzlich können IK-Schutzklassen für die mechanische Stoßfestigkeit relevant werden.

Wer Schaltanlagen für den nordamerikanischen Markt fertigt, muss zudem die Anforderungen der UL 508A erfüllen, einem US-amerikanischen Standard für industrielle Steuerschränke. Als UL-listed Panel Builder dürfen zertifizierte Hersteller Schaltschränke nach diesem Standard fertigen und so international tätige Kunden bedienen.

Wann sollte eine bestehende Schaltanlage erneuert oder modernisiert werden?

Eine bestehende Schaltanlage sollte erneuert oder modernisiert werden, wenn sie Sicherheitsanforderungen nicht mehr erfüllt, Ersatzteile nicht mehr verfügbar sind, die Anlage häufige Störungen aufweist oder wenn veränderte Lastanforderungen die ursprüngliche Auslegung übersteigen. Auch regulatorische Änderungen oder der Wunsch nach mehr Energieeffizienz und Digitalisierung können Auslöser sein.

In der Praxis zeigt sich Erneuerungsbedarf häufig durch folgende Anzeichen:

Schutzeinrichtungen lösen häufig oder unerklärlicherweise aus
Ersatzteile für veraltete Komponenten sind nicht mehr lieferbar
Die Anlage entspricht nicht mehr dem aktuellen Stand der Norm IEC 61439
Neue Maschinen oder Lasten können nicht sicher angebunden werden
Energiemessung und Fernüberwachung fehlen vollständig
Sichtbare Korrosion, Überhitzungsspuren oder mechanische Schäden sind erkennbar

Nicht immer ist ein vollständiger Austausch der wirtschaftlich sinnvollste Weg. Ein Retrofit, also die gezielte Modernisierung einzelner Komponenten bei Erhalt des Gehäuses oder der Sammelschiene, kann deutlich kostengünstiger sein und die Ausfallzeit minimieren. Dabei werden veraltete Schutzorgane durch aktuelle Leistungsschalter ersetzt, Messtechnik nachgerüstet und Kommunikationsschnittstellen integriert. So entsteht eine zeitgemäße elektrische Schaltanlage, ohne die gesamte Infrastruktur neu bauen zu müssen.

Als Faustregel gilt: Schaltanlagen, die älter als 20 bis 25 Jahre sind, sollten einer eingehenden Prüfung unterzogen werden. Dabei bewertet ein Fachbetrieb den Zustand der Komponenten, die Normkonformität und den tatsächlichen Handlungsbedarf.

Wie wir bei KSV Ihre Niederspannungsschaltanlage planen und realisieren

Wir bei KSV übernehmen den gesamten Prozess rund um Ihre Niederspannungsschaltanlage, von der ersten Konzeption bis zur betriebsbereiten Übergabe. Als erfahrener Spezialist im Schaltanlagenbau planen, fertigen und dokumentieren wir Ihre Anlage normgerecht nach IEC 61439 und auf Wunsch auch nach UL 508A. Dabei profitieren Sie von unserem ganzheitlichen Ansatz:

Individuelle Planung und Auslegung der Haupt- und Unterverteilung nach Ihren spezifischen Lastanforderungen
Fertigung von Niederspannungsschaltanlagen bis 7.000 A, inklusive aller erforderlichen Prüfnachweise
Integration von Energiemessung, Gebäudeleittechnik und Kommunikationsschnittstellen
Modernisierung und Retrofit bestehender Schaltanlagen mit minimalem Betriebsausfall
Vollständige Montage, Inbetriebnahme und Einweisung Ihrer Mitarbeiterinnen und Mitarbeiter
Anbindung an übergeordnete Automatisierungs- und Steuerungssysteme

Ob Neubau, Erweiterung oder Modernisierung: Wir stehen Ihnen als verlässlicher Partner zur Seite und entwickeln gemeinsam mit Ihnen die passende Lösung für Ihre Energieverteilung. Nehmen Sie jetzt Kontakt mit uns auf und schildern Sie uns Ihre Anforderungen. Wir melden uns zeitnah mit einem konkreten Vorschlag.
