In der modernen Elektrotechnik spielt die Netzqualität eine entscheidende Rolle für die Effizienz und Zuverlässigkeit industrieller Anlagen. Ein zentraler Parameter zur Bewertung der Netzqualität ist der THD-Wert (Total Harmonic Distortion). Diese Kennzahl gibt Aufschluss über die Verzerrung des elektrischen Stroms oder der Spannung und beeinflusst maßgeblich die Leistungsfähigkeit von Energieverteilungssystemen und der Industrieautomation.
Für Produktionsleiter und technische Verantwortliche ist das Verständnis des THD-Werts essenziell, um Anlagenausfälle zu vermeiden, Energiekosten zu optimieren und die Lebensdauer elektrischer Komponenten zu maximieren. Besonders in komplexen Mittelspannungsanlagen und automatisierten Fertigungslinien können erhöhte THD-Werte zu kostspieligen Störungen führen.
Was ist ein THD-Wert und warum ist er wichtig?
Der THD-Wert (Total Harmonic Distortion) ist ein Maß für die Verzerrung des elektrischen Stroms oder der Spannung durch Oberschwingungen und wird als Prozentsatz ausgedrückt. Ein niedriger THD-Wert von unter 5 % gilt als gut, während Werte über 8 % problematisch werden können.
Oberschwingungen entstehen durch nichtlineare Verbraucher wie Frequenzumrichter, Schaltnetzteile oder LED-Beleuchtung, die den sinusförmigen Verlauf der Grundschwingung verzerren. Diese Verzerrungen überlagern die ursprüngliche 50-Hz-Grundfrequenz und bilden höherfrequente Schwingungsanteile. In industriellen Anlagen führen hohe THD-Werte zu einer Überhitzung von Transformatoren, vorzeitigem Verschleiß von Motoren und Störungen in der Steuerungs- und Automatisierungstechnik.
Die Bedeutung des THD-Werts zeigt sich besonders in der Energieverteilung moderner Produktionsanlagen. Verzerrungen können Resonanzeffekte auslösen, die empfindliche elektronische Komponenten beschädigen und ungeplante Stillstandszeiten verursachen. Zudem führen erhöhte THD-Werte zu höheren Energieverlusten und damit zu steigenden Betriebskosten.
Wie wird der THD-Wert gemessen und berechnet?

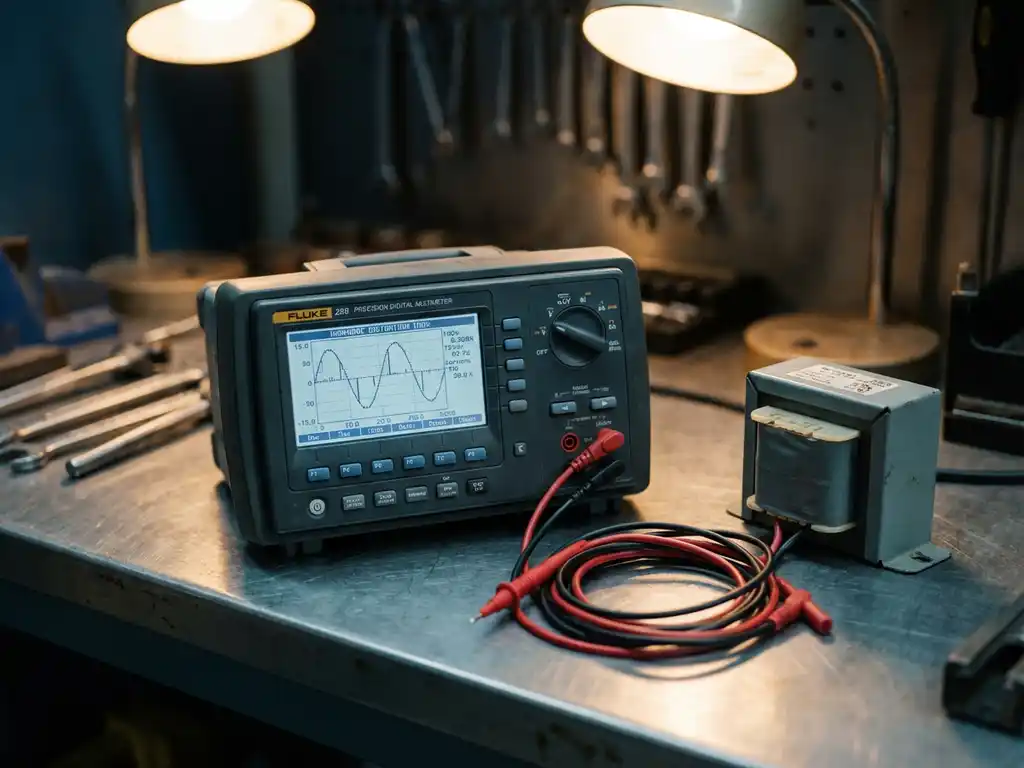

Der THD-Wert wird mit Netzanalysatoren gemessen, die das elektrische Signal in seine Grundschwingung und Oberschwingungsanteile zerlegen. Die Berechnung erfolgt nach der Formel: THD = √(H₂² + H₃² + H₄² + …) / H₁ × 100 %, wobei H₁ die Grundschwingung und H₂, H₃, H₄ die Oberschwingungen darstellen.
Moderne Messgeräte verwenden die Fast-Fourier-Transformation (FFT), um das gemessene Signal mathematisch zu analysieren. Diese Technik ermöglicht es, auch kleinste Oberschwingungsanteile bis zur 50. Harmonischen zu erfassen und deren Amplituden präzise zu bestimmen. Die Messung sollte über einen repräsentativen Zeitraum erfolgen, da THD-Werte je nach Betriebszustand der Anlage schwanken können.
In der Praxis unterscheidet man zwischen THD-I (Total Harmonic Distortion des Stroms) und THD-U (Total Harmonic Distortion der Spannung). Während THD-U meist durch das Versorgungsnetz beeinflusst wird, entsteht THD-I hauptsächlich durch die angeschlossenen Verbraucher. Für eine umfassende Bewertung der Netzqualität sollten beide Werte kontinuierlich überwacht werden – hierbei spielt professionelle Mess- und Prüftechnik eine entscheidende Rolle.
Welche THD-Grenzwerte gelten in der Praxis?
In Deutschland gelten nach DIN EN 50160 für die Spannungsqualität THD-U-Grenzwerte von maximal 8 % in Niederspannungsnetzen. Für industrielle Anwendungen werden oft strengere interne Grenzwerte von 5 % angestrebt, um optimale Betriebsbedingungen zu gewährleisten.
Die IEEE-Norm 519 definiert international anerkannte Richtwerte für THD-I in Abhängigkeit vom Verhältnis des Kurzschlussstroms zum Laststrom. In starken Netzen mit hohem Kurzschlussstrom sind THD-I-Werte bis 5 % akzeptabel, während in schwächeren Netzen nur 2 bis 3 % toleriert werden. Diese gestaffelten Grenzwerte berücksichtigen die unterschiedliche Belastbarkeit verschiedener Netzstrukturen.
Besonders kritisch sind THD-Werte in Mittelspannungsanlagen, wo bereits geringe Verzerrungen große Auswirkungen haben können. Hier gelten oft verschärfte Grenzwerte von maximal 3 % THD-U und 2 % THD-I. Energieversorger können bei Überschreitung dieser Werte Strafgebühren erheben oder die Einspeisung von Anlagen mit hohen Oberschwingungsanteilen einschränken.
Was verursacht hohe THD-Werte in industriellen Anlagen?
Hohe THD-Werte in industriellen Anlagen entstehen hauptsächlich durch nichtlineare Verbraucher wie Frequenzumrichter, Schweißanlagen, Gleichrichter und elektronische Vorschaltgeräte. Diese Komponenten ziehen Strom nicht kontinuierlich, sondern in Impulsen, was zu charakteristischen Oberschwingungsmustern führt.
Frequenzumrichter, die in der Industrieautomation weit verbreitet sind, gehören zu den Hauptverursachern von THD-Problemen. Sie erzeugen typischerweise die 5., 7., 11. und 13. Harmonische, die sich besonders stark auf die Netzqualität auswirken. Moderne Umrichter mit 12-Puls-Gleichrichtung oder aktiven Eingangsstufen können diese Problematik deutlich reduzieren.
Weitere bedeutende Quellen sind Lichtbogenschweißgeräte, die unregelmäßige Oberschwingungsspektren erzeugen, sowie große Mengen an LED-Beleuchtung mit einfachen Schaltnetzteilen. Auch Transformatoren können bei Überlastung oder magnetischer Sättigung zu erhöhten THD-Werten beitragen. In automatisierten Fertigungslinien summieren sich diese Einzeleffekte und können kritische Grenzwerte überschreiten.
Wie können THD-Werte reduziert und optimiert werden?
THD-Werte lassen sich durch aktive und passive Filtermaßnahmen, eine optimierte Anlagenplanung und den Einsatz oberschwingungsarmer Komponenten effektiv reduzieren. Aktive Filter können THD-Werte um 80 bis 95 % senken, während passive LC-Filter kostengünstige Lösungen für spezifische Harmonische bieten.
Aktive Oberschwingungsfilter analysieren kontinuierlich das Netzspektrum und erzeugen gezielt Kompensationsströme, die die störenden Harmonischen neutralisieren. Diese Technologie eignet sich besonders für komplexe industrielle Anlagen mit wechselnden Lastprofilen. Passive Filter hingegen sind auf bestimmte Frequenzen abgestimmt und bieten eine wirtschaftliche Lösung bei konstanten Oberschwingungsmustern.
Bei der Anlagenplanung können wir durch eine geschickte Netzaufteilung und eine symmetrische Lastverteilung THD-Probleme von vornherein minimieren. Der Einsatz von 12- oder 18-Puls-Gleichrichtern statt 6-Puls-Systemen reduziert charakteristische Harmonische erheblich. Zusätzlich helfen Netzreaktoren und DC-Drosseln dabei, die Stromoberschwingungen von Frequenzumrichtern zu begrenzen.
Kontinuierliches Monitoring durch intelligente Energiemanagementsysteme ermöglicht es, THD-Werte in Echtzeit zu überwachen und bei Grenzwertüberschreitungen automatisch Gegenmaßnahmen einzuleiten. Diese präventive Herangehensweise verhindert kostspielige Anlagenstörungen und optimiert langfristig die Energieeffizienz der gesamten Energie- und Anlagentechnik. Für Unternehmen, die keine eigenen Spezialisten haben, bieten sich professionelle Lohndienstleistungen als kosteneffiziente Alternative an.
