Was ist eine Strahlenschutzanlage in der Elektrotechnik?

Eine Strahlenschutzanlage in der Elektrotechnik ist eine speziell ausgelegte technische Einrichtung, die ionisierende oder nicht ionisierende Strahlung abschirmt, überwacht und kontrolliert, um Personen, Geräte und die Umgebung vor schädlichen Strahlungseinwirkungen zu schützen. Sie kombiniert bauliche Schutzmaßnahmen mit elektrotechnischen Steuerungs-, Mess- und Sicherheitssystemen zu einem integrierten Gesamtsystem. Die folgenden Abschnitte beleuchten die wichtigsten Fragen rund um Einsatzbereiche, Komponenten, Normen und die Planung solcher Anlagen.

Wo werden Strahlenschutzanlagen in der Industrie eingesetzt?

Strahlenschutzanlagen werden überall dort eingesetzt, wo Strahlung in industriellen Prozessen erzeugt, genutzt oder als Nebenprodukt freigesetzt wird. Typische Einsatzbereiche sind die Medizintechnik, die Nuklearindustrie, die zerstörungsfreie Werkstoffprüfung sowie Produktionsumgebungen mit Röntgen-, Laser- oder Hochfrequenzanwendungen. Jede dieser Branchen stellt spezifische Anforderungen an den elektrotechnischen Strahlenschutz.

Industrie und Fertigung

In der industriellen Fertigung kommen Strahlenschutzanlagen vor allem bei der zerstörungsfreien Prüfung von Bauteilen zum Einsatz. Röntgensysteme zur Qualitätskontrolle von Schweißnähten, Gussteilen oder elektronischen Baugruppen sind in der Automobil-, Luft- und Raumfahrt- sowie der Metallindustrie weit verbreitet. Die Strahlenschutz-Industrieanlage sorgt dabei dafür, dass das Bedienpersonal außerhalb des Strahlungsbereichs arbeiten kann und automatische Verriegelungssysteme den Betrieb absichern.

Medizintechnik und Forschung

Medizinische Einrichtungen wie Krankenhäuser, Strahlentherapiezentren und Forschungslabore benötigen umfangreiche Strahlenschutzlösungen für Linearbeschleuniger, Computertomographen und nuklearmedizinische Anlagen. Hier sind die elektrotechnischen Anforderungen besonders hoch, da Strahlenintensität und Expositionszeiten streng geregelt sind und Ausfallsicherheit direkte Auswirkungen auf den Patientenschutz hat.

Welche elektrotechnischen Komponenten gehören zu einer Strahlenschutzanlage?

Eine Strahlenschutz-Schaltanlage besteht aus mehreren elektrotechnischen Kernkomponenten: Strahlungsmessgeräte und Dosisleistungsmonitore, Sicherheitsverriegelungen und Not-Aus-Systeme, Zutrittskontrollsysteme, speziell abgeschirmte Schaltschränke sowie Steuerungseinheiten zur Überwachung und Regelung aller Strahlenschutzfunktionen. Diese Komponenten arbeiten als vernetztes System zusammen. Mehr über die eingesetzten Technologien erfahren Sie in unserem Bereich Energie- und Anlagentechnik.

Strahlungsmessgeräte: Detektoren erfassen Dosisleistung und Strahlungsart in Echtzeit und übermitteln die Messwerte an die übergeordnete Steuerung.
Sicherheitsverriegelungen: Elektromechanische und elektronische Interlocksysteme verhindern den Betrieb der strahlungserzeugenden Anlage, solange sich Personen im Gefahrenbereich befinden.

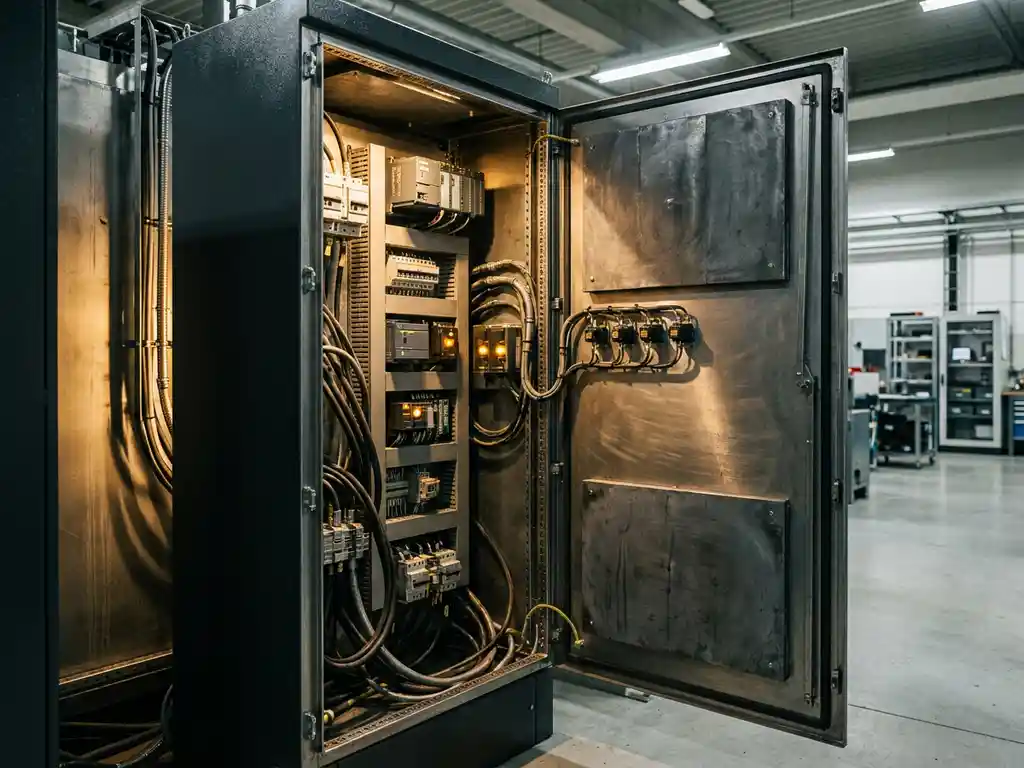

Abgeschirmte Schaltschränke: Gehäuse aus strahlungsabsorbierenden Materialien schützen die Steuerungselektronik vor Strahlungsschäden und gewährleisten die Funktionssicherheit der gesamten Anlage.
Zutrittskontrolle: Elektronische Türverriegelungen, Lichtschranken und Schlüsselschalter steuern den Zugang zu Strahlenbereichen und sind direkt mit dem Sicherheitskreis verknüpft.
Notstromversorgung: Eine unterbrechungsfreie Stromversorgung stellt sicher, dass Sicherheitsfunktionen auch bei Netzausfall aktiv bleiben.

Die Qualität und Zuverlässigkeit dieser Komponenten ist entscheidend, da ein Ausfall unmittelbare Konsequenzen für die Personensicherheit haben kann. Die Auswahl und Dimensionierung muss daher auf den spezifischen Strahlungstyp, die Intensität und die Betriebsumgebung abgestimmt sein.

Welche Normen und Vorschriften gelten für Strahlenschutzanlagen?

Strahlenschutzanlagen unterliegen einem umfangreichen Regelwerk aus nationalen und europäischen Normen sowie gesetzlichen Vorschriften. Zentral sind die Strahlenschutzverordnung (StrlSchV), die Röntgenverordnung sowie die einschlägigen DIN- und VDE-Normen für elektrische Sicherheit. Für den elektrotechnischen Strahlenschutz gelten zusätzlich maschinenspezifische Sicherheitsnormen.

Strahlenschutzverordnung (StrlSchV): Regelt den Umgang mit radioaktiven Stoffen und ionisierender Strahlung in Deutschland umfassend, einschließlich Genehmigungspflichten und Dosisgrenzwerten.
DIN EN 61439 (VDE 0660-600): Normenreihe für Niederspannungs-Schaltgerätekombinationen, die auch für Schaltanlagen in Strahlenschutzbereichen verbindlich ist.
DIN VDE 0100-Reihe: Regelt die Errichtung von Niederspannungsanlagen und ist Grundlage für alle elektrotechnischen Installationen innerhalb einer Strahlenschutzanlage.
IEC 61508 / EN ISO 13849: Normen für funktionale Sicherheit, die für Sicherheitsverriegelungen und Interlocksysteme in Strahlenschutzanlagen relevant sind.
Unfallverhütungsvorschriften der DGUV: Ergänzen die gesetzlichen Anforderungen um berufsgenossenschaftliche Regelungen zum Schutz der Beschäftigten.

Die genaue Ausführung und Abnahme einer Strahlenschutz-Schaltanlage muss in der Regel mit den zuständigen Behörden, dem Strahlenschutzbeauftragten und dem verantwortlichen Netzbetreiber abgestimmt werden. Eine lückenlose Dokumentation aller installierten Komponenten und Prüfnachweise ist dabei Pflicht.

Wie funktioniert die Steuerungs- und Automatisierungstechnik in Strahlenschutzanlagen?

Die Steuerungs- und Automatisierungstechnik in einer Strahlenschutzanlage übernimmt die zentrale Aufgabe, alle Sicherheitsfunktionen zu koordinieren, Messwerte auszuwerten und bei Grenzwertüberschreitungen automatisch einzugreifen. Speicherprogrammierbare Steuerungen (SPS) bilden dabei das Herzstück, ergänzt durch Prozessvisualisierung und Fernüberwachung.

Konkret läuft der Betrieb einer automatisierten Strahlenschutzanlage in mehreren Schichten ab. Die unterste Ebene bilden die Sensoren und Messgeräte, die kontinuierlich Strahlungsdaten erfassen. Diese Daten werden an die SPS übermittelt, die auf Basis hinterlegter Sicherheitsparameter entscheidet, ob der Betrieb fortgeführt, eine Warnung ausgegeben oder die Anlage sofort abgeschaltet wird. Über ein HMI-Panel oder ein SCADA-System können Bediener den Anlagenzustand in Echtzeit einsehen und dokumentieren.

Besonders wichtig ist die Ausführung der Sicherheitsfunktionen nach dem Prinzip der Fail-Safe-Steuerung: Fällt ein Bauteil aus, schaltet das System automatisch in den sicheren Zustand. Redundante Steuerungsarchitekturen und regelmäßige Selbsttests der Sicherheitskreise sind in modernen Strahlenschutzanlagen Standard. Durch die Integration in übergeordnete Energiemanagementsysteme lässt sich der Betrieb zudem energieeffizient gestalten und lückenlos protokollieren.

Was sind die größten Herausforderungen bei der Planung einer Strahlenschutzanlage?

Die Planung einer Strahlenschutzanlage in der Elektrotechnik ist komplex, weil technische, normative und bauliche Anforderungen gleichzeitig erfüllt werden müssen. Die größten Herausforderungen liegen in der präzisen Auslegung der Abschirmung, der Sicherstellung der funktionalen Sicherheit und der Koordination zwischen verschiedenen Gewerken und Behörden.

Technische Auslegung und Dimensionierung

Bereits bei der Planung muss der maximale Strahlungsleistungseintrag bekannt sein, um Abschirmstärken, Schaltanlagengehäuse und Kabelwege korrekt zu dimensionieren. Eine falsch berechnete Abschirmung kann dazu führen, dass Grenzwerte am Arbeitsplatz überschritten werden, was den gesamten Betrieb gefährdet. Gleichzeitig muss die elektrotechnische Infrastruktur so ausgelegt sein, dass sie auch unter Strahlungseinfluss zuverlässig funktioniert, da bestimmte Halbleiterbauelemente strahlungsempfindlich sind.

Behördliche Genehmigung und Dokumentation

Strahlenschutzanlagen unterliegen oft einer Genehmigungspflicht, die umfangreiche Vorabdokumentationen, Sachverständigenprüfungen und behördliche Abstimmungen erfordert. Dieser Prozess ist zeitintensiv und muss in die Projektplanung eingeplant werden. Änderungen an der Anlage nach der Genehmigung können erneute Prüfverfahren auslösen, was die Flexibilität in der Ausführung einschränkt.

Wann ist eine Modernisierung bestehender Strahlenschutzanlagen sinnvoll?

Eine Modernisierung bestehender Strahlenschutzanlagen ist sinnvoll, wenn die vorhandene Steuerungstechnik veraltet ist, neue Normen oder gesetzliche Anforderungen erfüllt werden müssen, die Anlagenverfügbarkeit leidet oder Erweiterungen der Produktionskapazität geplant sind. In der Praxis zeigt sich, dass Anlagen, die älter als 15 bis 20 Jahre sind, häufig nicht mehr dem aktuellen Stand der Technik entsprechen.

Konkrete Anzeichen für Modernisierungsbedarf sind unter anderem:

Veraltete SPS-Systeme ohne Ersatzteilversorgung oder aktuelle Softwareunterstützung
Fehlende Fernüberwachungs- und Diagnosemöglichkeiten, die heute als Standard gelten
Unzureichende Protokollierung von Strahlungsdaten, die für behördliche Nachweise erforderlich ist
Häufige Ausfälle oder steigende Wartungskosten durch Verschleiß veralteter Komponenten
Geänderte Produktionsprozesse, die höhere Strahlungsintensitäten oder neue Strahlungsarten einbringen

Eine schrittweise Modernisierung ist oft praktikabler als ein vollständiger Neubau, weil sie Produktionsunterbrechungen minimiert. Dabei werden zunächst die sicherheitskritischen Steuerungskomponenten erneuert, bevor in einem zweiten Schritt die Visualisierung und Datenkommunikation auf den neuesten Stand gebracht wird. Wichtig ist, dass bei jeder Modernisierung die aktuelle Normenlage vollständig berücksichtigt und die Anlage erneut abgenommen wird.

Wie KSV bei der Planung und Umsetzung von Strahlenschutzanlagen unterstützt

Strahlenschutzanlagen stellen höchste Anforderungen an die elektrotechnische Planung, die Steuerungstechnik und die Normkonformität. Genau hier setzen wir bei KSV an: Als erfahrener Spezialist für Elektrotechnik, Steuerungs- und Automatisierungstechnik begleiten wir Projekte von der ersten Planung bis zur Inbetriebnahme und darüber hinaus. Erfahren Sie mehr über unser Unternehmen und unsere langjährige Erfahrung in anspruchsvollen elektrotechnischen Projekten.

Unser Leistungsangebot für elektrotechnische Strahlenschutzprojekte umfasst:

Planung und Projektierung der gesamten elektrotechnischen Infrastruktur inklusive Schaltanlagen, Sicherheitsverriegelungen und Energieverteilung
SPS- und HMI-Programmierung für sicherheitskritische Steuerungsaufgaben nach IEC 61508 und EN ISO 13849
Bau und Installation von Schaltschränken und Niederspannungshauptverteilungen bis 7.000 Ampere
Prozessvisualisierung und SCADA-Systeme für lückenlose Überwachung und Protokollierung
Energiemanagement und Gebäudeleittechnik als ganzheitlicher Ansatz für sichere und effiziente Anlagen
Modernisierung bestehender Anlagen mit minimalem Eingriff in laufende Produktionsprozesse

Wir verstehen, dass jede Strahlenschutzanlage individuelle Anforderungen mitbringt, und entwickeln gemeinsam mit Ihnen eine Lösung, die technisch, normativ und wirtschaftlich überzeugt. Sprechen Sie uns an und lassen Sie uns gemeinsam Ihr Projekt besprechen.
