Wie plant man die Niederspannungshauptverteilung in einem Krankenhaus?

Die Stromversorgung eines Krankenhauses gehört zu den anspruchsvollsten Aufgaben in der Elektrotechnik. Wo jede Sekunde zählt und Ausfälle Leben kosten können, trägt die Niederspannungshauptverteilung im Krankenhaus eine besondere Verantwortung. Eine sorgfältig geplante NSHV bildet das Rückgrat der gesamten elektrischen Infrastruktur und muss dabei nicht nur normative Anforderungen erfüllen, sondern auch im Alltag zuverlässig, skalierbar und wartungsfreundlich funktionieren.

Dieser Beitrag erklärt, worauf es bei der Elektroplanung im Krankenhaus ankommt, welche strukturellen Grundlagen gelten und wie man typische Planungsfehler von Anfang an vermeidet.

Besondere Anforderungen an die Stromversorgung im Krankenhaus

Krankenhäuser zählen zu den versorgungskritischen Gebäuden mit den höchsten Anforderungen an die elektrische Zuverlässigkeit. Im Gegensatz zu Bürogebäuden oder Produktionshallen darf ein Stromausfall hier unter keinen Umständen zu einer Unterbrechung lebenserhaltender Systeme führen. Die Stromversorgung im Krankenhaus muss deshalb redundant, normkonform und auf verschiedene Versorgungsgruppen aufgeteilt sein.

Die maßgebliche Norm für die Planung ist die DIN VDE 0100-710, die medizinisch genutzte Bereiche in drei Gruppen unterteilt: Gruppe 0 ohne besondere Anforderungen, Gruppe 1 für Untersuchungs- und Behandlungsräume sowie Gruppe 2 für Bereiche, in denen lebenserhaltende Geräte eingesetzt werden, etwa Operationssäle und Intensivstationen. Diese Klassifizierung bestimmt direkt, welche Schutzmaßnahmen, Trennungskonzepte und Versorgungsebenen in der NSHV vorgesehen werden müssen.

Strukturelle Grundlagen der NSHV-Planung im Klinikbetrieb

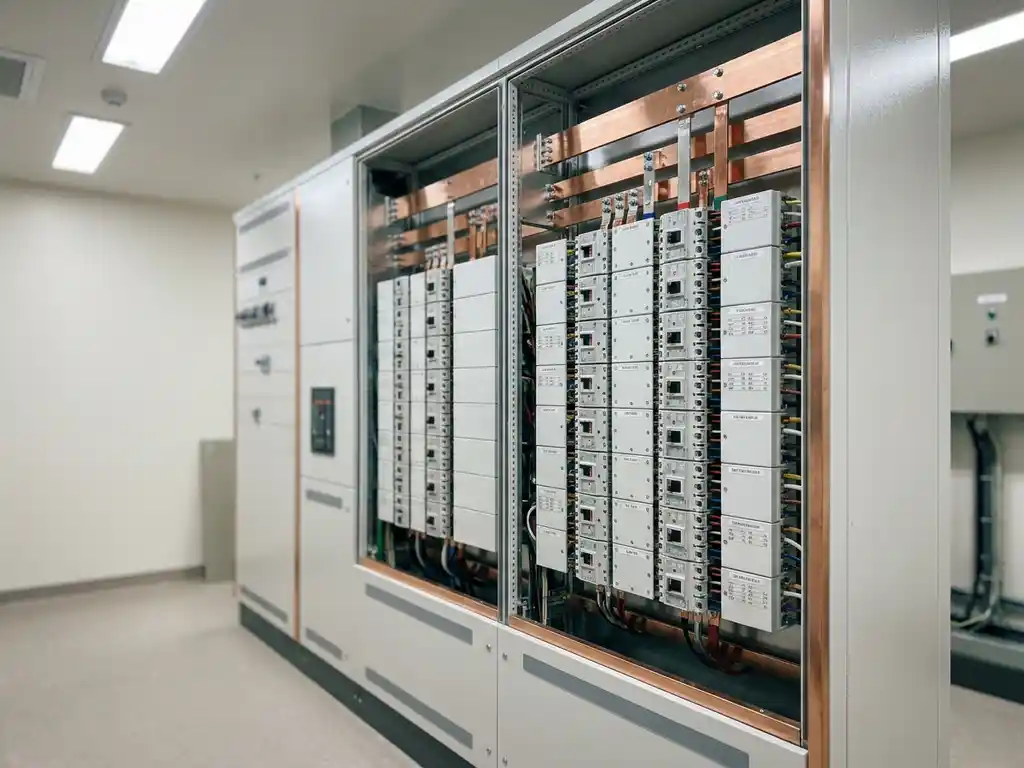

Eine gut strukturierte Niederspannungsverteilung im Krankenhaus beginnt mit einer klaren Hierarchie der Verteilebenen. An der Spitze steht die Niederspannungshauptverteilung, die direkt aus der Mittelspannungsanlage oder dem Transformator gespeist wird. Von dort aus verzweigt sich das System über Unterverteilungen in die einzelnen Gebäudebereiche und Etagen.

Für den Klinikbetrieb ist es entscheidend, die Versorgungsstränge nach funktionalen Gruppen zu trennen. Medizinische Bereiche der Gruppe 2 benötigen eigene Versorgungsabgänge mit IT-Systemen zur Isolationsüberwachung. Kritische Bereiche wie Operationssäle, Intensivstationen und Notaufnahmen müssen über separate Unterverteilungen angebunden sein, um bei einem Fehler nur den betroffenen Bereich zu isolieren, ohne andere Versorgungsbereiche zu beeinträchtigen. Die Energieverteilung im Krankenhaus erfordert dabei eine Kabelwegplanung mit hoher Detailgenauigkeit, da Kabeltrassen oft durch mehrere Brandabschnitte geführt werden müssen.

Sicherheitsstromversorgung und Ersatzstromversorgung richtig integrieren

Die Integration von Sicherheits- und Ersatzstromversorgung ist ein zentrales Element jeder NSHV-Planung im Krankenhaus. Beide Systeme verfolgen unterschiedliche Zwecke und müssen in der Verteilung klar voneinander getrennt sein.

Die Sicherheitsstromversorgung dient dazu, bei Ausfall der Allgemeinversorgung innerhalb von maximal 15 Sekunden bestimmte Verbraucher wieder zu versorgen, darunter Notbeleuchtung, Fluchtwegsicherung und lebenserhaltende Medizintechnik. Dafür kommen in der Regel unterbrechungsfreie Stromversorgungen (USV) und Dieselgeneratoren zum Einsatz. Die Ersatzstromversorgung übernimmt dagegen die Versorgung weniger zeitkritischer, aber betriebsnotwendiger Systeme. Beide Systeme müssen in der NSHV über getrennte Sammelschienensysteme oder Abgangsfelder geführt werden, um eine ungewollte Rückspeisung oder Vermischung der Versorgungskreise zu verhindern. Die Umschaltung zwischen Normal- und Ersatzversorgung muss verriegelt und automatisiert erfolgen.

Häufige Planungsfehler und wie man sie vermeidet

Selbst erfahrene Planungsteams können bei der Krankenhausplanung in typische Fallen tappen. Ein häufiger Fehler ist die Unterschätzung des Lastbedarfs: Medizinische Geräte werden im Laufe der Jahre leistungsstärker, und eine NSHV, die heute noch ausreichend dimensioniert ist, kann in fünf Jahren bereits an ihre Grenzen stoßen. Reservekapazitäten und Erweiterungsfelder sollten deshalb von Anfang an eingeplant werden.

Ein weiterer kritischer Punkt ist die fehlende oder unzureichende Koordination der Schutzeinrichtungen. Die Selektivität der Schutzorgane muss über alle Verteilebenen hinweg sichergestellt sein, damit ein Fehler im Endstromkreis nicht die übergeordnete Hauptverteilung auslöst. Ebenfalls unterschätzt wird die Bedeutung der Dokumentation: Unvollständige oder veraltete Schaltpläne erschweren spätere Wartungsarbeiten erheblich und können im Notfall gefährlich werden. Wer die Elektroplanung im Krankenhaus von Beginn an strukturiert und normkonform aufbaut, spart langfristig Zeit, Kosten und Nerven.

Energiemanagement und Monitoring in der Krankenhausverteilung

Moderne Krankenhäuser stehen unter erheblichem Druck, ihren Energieverbrauch zu senken und gleichzeitig die Versorgungssicherheit zu erhöhen. Ein intelligentes Energiemanagementsystem, das direkt in die NSHV integriert ist, leistet hier einen entscheidenden Beitrag.

Durch den Einsatz von Messeinrichtungen an den Hauptabgängen der Niederspannungshauptverteilung lassen sich Lastgänge analysieren, Spitzenlasten erkennen und Einsparpotenziale identifizieren. Moderne Energiemanagementsysteme ermöglichen zudem eine kontinuierliche Überwachung der Versorgungsqualität, also Spannungsqualität, Oberschwingungen und Leistungsfaktor, was gerade bei empfindlicher Medizintechnik von Bedeutung ist. Die Anbindung an übergeordnete Gebäudeleittechniksysteme erlaubt eine zentrale Visualisierung aller relevanten Parameter und erleichtert die vorausschauende Wartung erheblich.

Schritt für Schritt zur fertigen NSHV-Planung

Eine strukturierte Vorgehensweise ist der Schlüssel zu einer belastbaren und zukunftssicheren Planung. Der Prozess beginnt mit einer detaillierten Bedarfsanalyse, bei der alle Verbrauchergruppen erfasst, klassifiziert und nach ihrer Versorgungskritikalität bewertet werden.

Bedarfsanalyse und Lastberechnung: Alle elektrischen Verbraucher erfassen, Gleichzeitigkeitsfaktoren bestimmen und Reserven einkalkulieren.
Normative Grundlagen klären: DIN VDE 0100-710, VDE 0100-560 (Sicherheitsstromversorgung) und relevante Krankenhausbaurichtlinien der jeweiligen Bundesländer berücksichtigen.
Versorgungsstruktur festlegen: Hierarchie der Verteilebenen definieren, Versorgungsgruppen trennen und Redundanzkonzept entwickeln.
Kabelwege und Trassenplanung: Brandabschnitte, Kabellängen und Leitungsquerschnitte unter Berücksichtigung von Spannungsfall und Kurzschlussfestigkeit berechnen.
Schutzkonzept und Selektivität: Schutzeinrichtungen koordinieren, Selektivitätsnachweise erbringen und IT-Systeme für medizinische Bereiche integrieren.
Sicherheits- und Ersatzstromversorgung einbinden: USV und Generatoren dimensionieren, Umschaltlogik festlegen und Verriegelungskonzept dokumentieren.
Energiemanagementsystem planen: Messpunkte definieren, Kommunikationsschnittstellen festlegen und Anbindung an Gebäudeleittechnik vorbereiten.
Dokumentation und Abnahme: Vollständige Schalt- und Stromlaufpläne erstellen, Prüfprotokolle vorbereiten und Übergabedokumentation sicherstellen.

Wer diesen Prozess konsequent durchläuft, schafft eine Krankenhausverteilung, die nicht nur heute den Anforderungen gerecht wird, sondern auch für künftige Erweiterungen und technologische Entwicklungen gerüstet ist.

Wie die KSV bei der NSHV-Planung im Krankenhaus unterstützt

Die Planung einer Niederspannungshauptverteilung für ein Krankenhaus erfordert tiefes normatives Wissen, langjährige Projekterfahrung und eine enge Abstimmung zwischen allen Gewerken. Genau hier setzen wir an. Als Spezialist für Energieverteilung und Anlagentechnik begleiten wir Klinikprojekte von der ersten Bedarfsanalyse bis zur Inbetriebnahme und darüber hinaus.

Unser Leistungsangebot für die Elektroplanung im Krankenhaus umfasst:

Planung und Lieferung kompletter Energieversorgungssysteme von der Mittelspannungsschaltanlage bis zur Unterverteilung
Normkonforme Auslegung der NSHV nach DIN VDE 0100-710 inklusive IT-Systemen für medizinische Bereiche
Kabelwegplanung und Trassenführung mit Detailgenauigkeit über alle Brandabschnitte hinweg
Integration von Sicherheits- und Ersatzstromversorgung inklusive USV und Generatoranbindung
Einbindung von Energiemanagementsystemen und Gebäudeleittechnik
Regelmäßige Wartung und Instandhaltung mit auf die Anlage abgestimmten Servicekonzepten

Wir übernehmen dabei die gesamte Verantwortung aus einer Hand, von der Planung über die Fertigung bis zur Inbetriebnahme und langfristigen Betreuung. Sprechen Sie uns an und lassen Sie uns gemeinsam die Grundlage für eine zuverlässige, zukunftssichere Stromversorgung in Ihrem Krankenhaus schaffen.
