Wer ein Krankenhaus betritt, vertraut darauf, dass die medizinische Versorgung jederzeit sicher und unterbrechungsfrei funktioniert. Was viele dabei nicht sehen: Hinter jedem Operationssaal, jeder Intensivstation und jedem Behandlungsraum steckt ein ausgeklügeltes elektrotechnisches Konzept, das genau dafür sorgt. Ein zentrales Element dieses Konzepts ist das sogenannte IT-Netz im Krankenhaus, ein isoliertes Stromversorgungssystem, das in medizinischen Bereichen gesetzlich vorgeschrieben ist und Leben schützt.
Im Gegensatz zum herkömmlichen TN-Netz, das in Wohngebäuden und Büros üblich ist, arbeitet das IT-Netz ohne direkten Erdanschluss der aktiven Leiter. Diese technische Besonderheit ist kein Zufall, sondern das Ergebnis klarer normativer Anforderungen und jahrzehntelanger Erfahrung im Bereich der medizinischen IT-Stromversorgung. Was genau dahintersteckt, welche Vorschriften gelten und warum diese Lösung für die Patientensicherheit unverzichtbar ist, erklärt dieser Artikel.
Gesetzliche Grundlagen und Normen für medizinische Bereiche
Die Pflicht zum Einsatz eines IT-Netzes in medizinischen Einrichtungen ergibt sich aus einem klar definierten Normenrahmen. Die wichtigste Grundlage ist die IEC 60364-7-710, die international als Leitfaden für elektrische Anlagen in medizinisch genutzten Bereichen gilt und in Deutschland durch die DIN VDE 0100-710 umgesetzt wird. Diese Norm legt fest, in welchen Räumen und Bereichen eines Krankenhauses ein IT-Netz zwingend erforderlich ist.
Medizinische Bereiche werden dabei in Gruppen eingeteilt. In sogenannten Gruppe-2-Bereichen, zu denen Operationssäle, Intensivstationen und Anästhesieräume zählen, ist der Einsatz eines IT-Netzes verpflichtend. Hier kommen lebenserhaltende Geräte zum Einsatz, bei denen selbst ein kurzer Stromausfall oder ein erster Isolationsfehler fatale Folgen haben könnte. Ergänzend dazu regeln nationale Vorschriften wie die Technischen Regeln für Arbeitsstätten (ASR) sowie Vorgaben der Berufsgenossenschaften die baulichen und betrieblichen Anforderungen an solche Anlagen.
Wichtig zu verstehen ist, dass die Normen nicht nur den Einbau des IT-Netzes vorschreiben, sondern auch dessen Überwachung, Prüfung und Dokumentation. Wer als Krankenhausbetreiber diese Anforderungen nicht erfüllt, riskiert nicht nur rechtliche Konsequenzen, sondern gefährdet im schlimmsten Fall Patienten und Personal.
Technischer Aufbau eines IT-Netzes im Krankenhaus
Das IT-Netz unterscheidet sich grundlegend von konventionellen Versorgungsnetzen durch seine galvanische Trennung vom öffentlichen Versorgungsnetz. Diese Trennung wird durch einen medizinischen Trenntrafo realisiert, der die Sekundärseite des Netzes vollständig von der Erde isoliert. Das Ergebnis: Ein erster Isolationsfehler führt nicht sofort zu einem gefährlichen Fehlerstrom, sondern wird lediglich registriert und gemeldet.
Isolationsüberwachung als Herzstück
Damit ein Fehler im IT-Netz nicht unbemerkt bleibt, ist ein kontinuierlich arbeitendes Isolationsüberwachungsgerät (IMD) vorgeschrieben. Dieses Gerät misst permanent den Isolationswiderstand des Netzes gegenüber Erde. Sinkt der Widerstand unter einen definierten Grenzwert, löst das Gerät einen optischen und akustischen Alarm aus, ohne dabei die Stromversorgung zu unterbrechen. So kann das medizinische Personal eine laufende Behandlung sicher beenden, bevor der Fehler behoben wird.

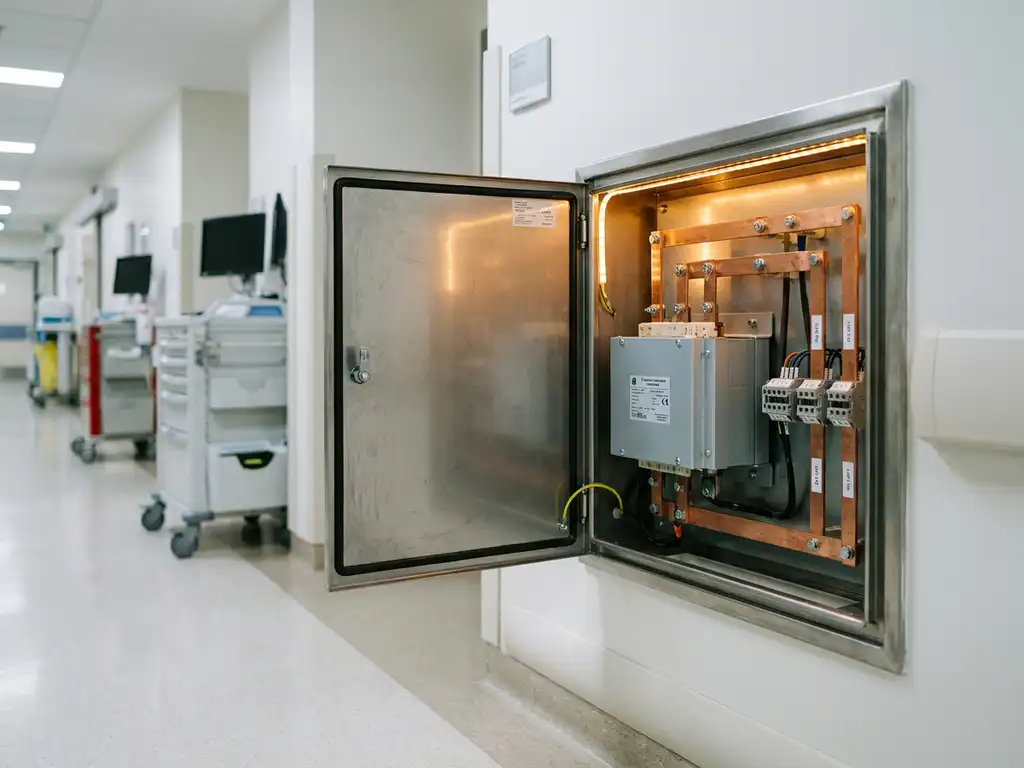

Medizinischer Trenntrafo und Schutzeinrichtungen
Der medizinische Trenntrafo ist speziell für den Einsatz in medizinischen Bereichen ausgelegt und muss strengen Anforderungen hinsichtlich Leistung, Temperaturverhalten und elektromagnetischer Verträglichkeit genügen. Ergänzt wird das System durch lokale Überwachungsgeräte, die direkt im Versorgungsbereich installiert werden, sowie durch spezielle Schutzschalter und Überspannungsschutzmaßnahmen. Die Energieverteilung im Krankenhaus muss dabei so aufgebaut sein, dass einzelne Bereiche selektiv abgeschaltet werden können, ohne andere lebenswichtige Versorgungsstränge zu beeinflussen.
Patientensicherheit als oberstes Gebot
Der eigentliche Zweck des IT-Netzes in medizinischen Einrichtungen lässt sich in einem Satz zusammenfassen: Es schützt Patienten vor den Folgen eines elektrischen Fehlers, während sie sich in einem besonders vulnerablen Zustand befinden. Bei invasiven Eingriffen oder während einer Herzoperation kann selbst ein Strom von wenigen Milliampere direkt am Herzen tödlich wirken.
Das IT-Netz begegnet diesem Risiko auf zwei Ebenen. Erstens verhindert die galvanische Trennung, dass ein erster Fehler im System sofort einen Stromfluss durch den Patienten verursacht. Zweitens ermöglicht die Isolationsüberwachung im Krankenhaus eine frühzeitige Erkennung von Fehlern, bevor ein zweiter Fehler im System auftreten und zu einem gefährlichen Zustand führen kann. Dieses Konzept der Fehlertoleranz ist in keinem anderen Bereich der Gebäudeelektrotechnik so konsequent umgesetzt wie in der medizinischen IT-Stromversorgung.
Darüber hinaus schützt das IT-Netz nicht nur Patienten, sondern auch das medizinische Personal und die eingesetzten Geräte. Empfindliche diagnostische Geräte wie MRT-Systeme, Herzmonitore oder Beatmungsgeräte profitieren von der stabileren und störungsärmeren Versorgungsqualität, die ein ordnungsgemäß installiertes IT-Netz bietet.
Planung, Wartung und Prüfpflichten
Ein IT-Netz im Krankenhaus ist kein einmaliges Installationsprojekt, sondern eine dauerhaft zu betreuende sicherheitskritische Infrastruktur. Die Normen schreiben nicht nur den korrekten Einbau vor, sondern legen auch fest, in welchen Intervallen Prüfungen, Messungen und Wartungsarbeiten durchzuführen sind.
Wiederkehrende Prüfungen
Gemäß DIN VDE 0100-710 sind regelmäßige Wiederholungsprüfungen vorgeschrieben, bei denen unter anderem der Isolationswiderstand, die Funktion der Überwachungsgeräte und die ordnungsgemäße Beschriftung aller Betriebsmittel überprüft werden. Diese Prüfungen müssen von qualifiziertem Fachpersonal durchgeführt und lückenlos dokumentiert werden. Im Falle eines Schadensereignisses ist diese Dokumentation ein entscheidender Nachweis für den Betreiber.
Planung mit Weitblick
Bereits in der Planungsphase entscheidet sich, ob ein IT-Netz langfristig zuverlässig und normkonform betrieben werden kann. Die Kabelwege müssen so ausgelegt sein, dass spätere Erweiterungen möglich sind, ohne das gesamte System zu beeinträchtigen. Gleichzeitig müssen die Trenntrafos und Überwachungsgeräte so positioniert werden, dass sie für Wartungsarbeiten gut zugänglich sind. Eine sorgfältige Planung der Energieversorgung ist dabei keine Option, sondern eine Grundvoraussetzung für den sicheren Betrieb.
Wer Verantwortung für ein Krankenhaus oder eine medizinische Einrichtung trägt, sollte die Anforderungen an das IT-Netz nicht als bürokratische Hürde betrachten, sondern als technisches Fundament, auf dem die Patientensicherheit täglich aufbaut.
Wie die KSV bei der Planung und Umsetzung von IT-Netzen unterstützt
Wir bei KSV kennen die besonderen Anforderungen an die elektrische Infrastruktur in medizinischen Einrichtungen aus langjähriger Praxis. Von der ersten Planung bis zur abschließenden Prüfdokumentation übernehmen wir die gesamte Verantwortung für normkonforme und zuverlässige IT-Netz-Lösungen. Dabei decken wir alle relevanten Leistungsbereiche ab:
- Normkonforme Planung nach IEC 60364-7-710 und DIN VDE 0100-710, abgestimmt auf die jeweiligen Raum- und Nutzungsgruppen
- Lieferung und Installation medizinischer Trenntrafos, Isolationsüberwachungsgeräte und zugehöriger Schutzeinrichtungen
- Kabelverlegung und Kabeltrassen mit durchdachter Wegeführung für maximale Betriebssicherheit und Erweiterbarkeit
- Einbindung in die Gebäudeleittechnik für eine zentrale Überwachung aller sicherheitsrelevanten Parameter
- Regelmäßige Wartung und Wiederholungsprüfungen mit lückenloser Dokumentation gemäß den geltenden Vorschriften
Ob Neubau, Umbau oder Modernisierung einer bestehenden Anlage: Wir entwickeln Servicekonzepte, die exakt auf die Anforderungen Ihrer Einrichtung abgestimmt sind und langfristige Betriebssicherheit gewährleisten. Sprechen Sie uns an und erfahren Sie, wie wir Ihr Projekt von Anfang an auf ein sicheres Fundament stellen.
