Temperaturschwankungen gehören zu den größten Herausforderungen für Kabel in industriellen Anwendungen. Extreme Hitze und Kälte können die Lebensdauer von Elektrokabeln erheblich verkürzen und zu kostspieligen Ausfällen führen. Besonders in der Industrieautomation, wo präzise Steuerungssysteme auf zuverlässige Kabelverbindungen angewiesen sind, spielen temperaturbeständige Lösungen eine entscheidende Rolle.
Die Auswahl der richtigen Kabel und geeigneter Schutzmaßnahmen kann den Unterschied zwischen jahrzehntelanger Zuverlässigkeit und häufigen Wartungsarbeiten ausmachen. Verstehen Sie, wie sich Temperaturschwankungen auf Ihre Kabelinstallationen auswirken, um fundierte Entscheidungen für Ihre elektrotechnischen Projekte zu treffen.
Was passiert mit Kabeln bei Temperaturschwankungen?
Bei Temperaturschwankungen dehnen sich Kabel aus und ziehen sich zusammen, was zu mechanischen Spannungen in Leitern, Isolierungen und Außenmänteln führt. Diese thermische Bewegung kann Risse verursachen und die elektrischen Eigenschaften der Kabel beeinträchtigen.

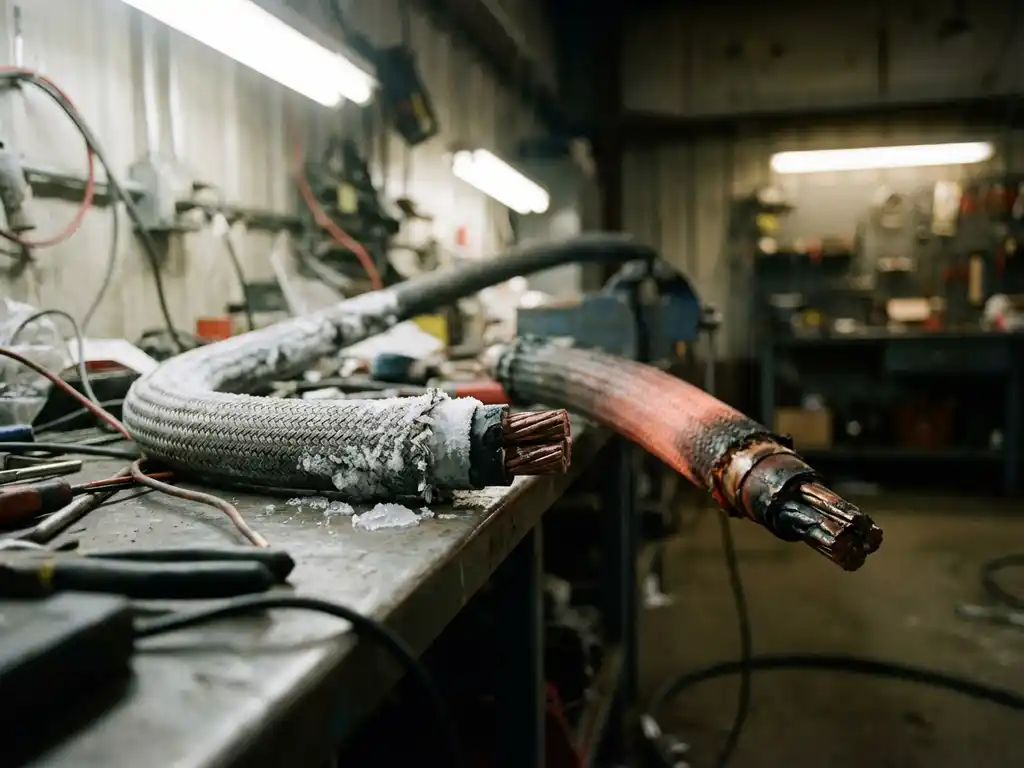

Die Wärmeausdehnung betrifft verschiedene Kabelmaterialien unterschiedlich stark. Kupferleiter dehnen sich bei Erwärmung linear aus, während sich Kunststoffisolierungen oft stärker ausdehnen als metallische Komponenten. Diese unterschiedlichen Ausdehnungskoeffizienten erzeugen innere Spannungen, die das Kabel mit der Zeit schwächen können.
Besonders kritisch sind schnelle Temperaturwechsel, da sie einen thermischen Schock verursachen. In industriellen Umgebungen, in denen Maschinen häufig ein- und ausgeschaltet werden, sind Kabel solchen Zyklen dauerhaft ausgesetzt. Die wiederholte Ausdehnung und Kontraktion führt zu Materialermüdung, die sich in Form von Mikrorissen oder Isolationsschäden manifestiert.
Welche Schäden können durch extreme Temperaturen entstehen?
Extreme Temperaturen verursachen Isolationsschäden, Leiterbrüche, Kontaktprobleme und eine vorzeitige Alterung der Kabelmaterialien. Bei hohen Temperaturen wird die Isolation spröde, während Kälte zu Rissen und erhöhtem Widerstand führen kann.
Überhitzung ist einer der häufigsten temperaturbedingten Schäden. Wenn Kabel ihre maximale Betriebstemperatur überschreiten, beginnt die Isolation zu schmelzen oder zu verkohlen. Dies führt zu Kurzschlüssen, Erdschlüssen oder sogar Bränden. Besonders PVC-Isolierungen sind anfällig für thermische Degradation und können bei Überhitzung gefährliche Gase freisetzen.
Kälteschäden treten auf, wenn Kabel unter ihre minimale Betriebstemperatur fallen. Die Isolation wird hart und brüchig, wodurch sie bei Bewegung oder Vibration leicht reißt. Leiter können durch Kontraktion brechen, insbesondere an Verbindungsstellen oder in Bereichen mit mechanischer Spannung. Zusätzlich steigt der elektrische Widerstand bei niedrigen Temperaturen, was zu Spannungsabfällen und Leistungsverlusten führt.
Wie wählt man temperaturbeständige Kabel aus?
Temperaturbeständige Kabel wählt man anhand der erwarteten Betriebstemperaturen, Umgebungsbedingungen und Anwendungsanforderungen aus. Entscheidend sind die Temperaturklasse der Isolation, das Leitermaterial und die mechanischen Eigenschaften des Kabels.
Die Temperaturklassifizierung gibt die zulässigen Dauertemperaturen an. Standardkabel mit PVC-Isolation eignen sich für Temperaturen bis 70 °C, während spezielle Hochtemperaturkabel mit PTFE-Isolation Temperaturen bis 200 °C standhalten. Für extreme Anwendungen gibt es Silikonkabel, die Temperaturen von -60 °C bis +180 °C verkraften.
Bei der Auswahl sollten Sie auch die Verlegeart berücksichtigen. Kabel in geschlossenen Kabelkanälen erwärmen sich stärker als frei verlegte Leitungen. Die Umgebungstemperatur, Sonneneinstrahlung und die Nähe zu Wärmequellen beeinflussen die erforderliche Temperaturbeständigkeit. Zusätzlich ist wichtig, ob das Kabel flexibel bleiben muss oder statisch verlegt wird, da bewegliche Anwendungen höhere Anforderungen an die Materialflexibilität stellen.
Welche Schutzmaßnahmen gibt es gegen Temperaturschwankungen?
Schutzmaßnahmen gegen Temperaturschwankungen umfassen Kabelkanäle, Wärmeisolierung, Temperaturüberwachung und angepasste Verlegungstechniken. Zusätzlich helfen Dehnungsschleifen und flexible Übergänge dabei, thermische Spannungen zu reduzieren.
Kabelkanäle und Schutzrohre bieten mechanischen Schutz und können gleichzeitig als Wärmeisolierung fungieren. Geschlossene Systeme schützen vor direkter Sonneneinstrahlung und extremen Außentemperaturen. Bei unterirdischen Verlegungen sorgen ausreichende Verlegetiefen für stabilere Temperaturbedingungen.
Professionelle Verlegungstechniken berücksichtigen die thermische Ausdehnung durch Dehnungsschleifen und flexible Übergänge. Diese ermöglichen es Kabeln, sich bei Temperaturschwankungen zu bewegen, ohne mechanische Spannungen aufzubauen. Bei der Planung und Realisierung von Energieversorgungssystemen berücksichtigen wir solche thermischen Einflüsse von Anfang an, um eine möglichst lange Lebensdauer der Kabelinstallationen zu gewährleisten.
Temperaturüberwachungssysteme ermöglichen die frühzeitige Erkennung kritischer Zustände. Moderne Überwachungstechnik kann Temperaturanstiege in Echtzeit erfassen und Alarme auslösen, bevor Schäden entstehen. Dies ist besonders wichtig in kritischen industriellen Anwendungen, in denen Ausfälle hohe Kosten verursachen können. Für umfassende Beratung zu temperaturbeständigen Kabellösungen und deren fachgerechter Installation stehen Ihnen unsere Serviceleistungen zur Verfügung. Als erfahrener Elektrotechnik-Partner unterstützen wir Sie bei der Auswahl und Implementierung optimaler Lösungen für Ihre spezifischen Anforderungen.
