Wie plant man die Mittelspannungsversorgung eines Krankenhauses?

Die Stromversorgung eines Krankenhauses gehört zu den anspruchsvollsten elektrotechnischen Planungsaufgaben überhaupt. Wo in einem Bürogebäude ein kurzer Stromausfall allenfalls für Unmut sorgt, kann er im klinischen Umfeld innerhalb von Sekunden lebensbedrohliche Konsequenzen haben. Die Mittelspannungsversorgung eines Krankenhauses bildet dabei das Fundament des gesamten elektrischen Systems: Sie speist sämtliche nachgelagerten Verteilungsebenen, von der Operationsabteilung bis zur Intensivstation. Eine durchdachte Mittelspannungsplanung ist deshalb keine technische Formalität, sondern eine Frage der Patientensicherheit.

Dieser Artikel richtet sich an technische Planer, Projektverantwortliche und Betreiber, die verstehen möchten, wie man die Energieversorgung einer Klinik normgerecht, redundant und zukunftssicher aufbaut. Von den normativen Grundlagen über Systemkonzepte bis hin zu typischen Planungsfehlern werden alle wesentlichen Aspekte der Krankenhauselektrotechnik beleuchtet.

Besondere Anforderungen an die Stromversorgung im Krankenhaus

Krankenhäuser stellen an ihre elektrische Infrastruktur Anforderungen, die in kaum einem anderen Gebäudetyp in dieser Kombination auftreten. Lebenserhaltende Geräte wie Beatmungsmaschinen, Herzmonitore oder chirurgische Instrumente müssen zu jedem Zeitpunkt zuverlässig mit Strom versorgt werden. Selbst kurze Unterbrechungen von wenigen Millisekunden können diagnostische Geräte stören oder medizinische Eingriffe gefährden.

Hinzu kommt die extreme Lastdiversität: Ein Krankenhaus vereint auf engem Raum Hochleistungs-Medizintechnik, Klimaanlagen, Aufzüge, Beleuchtungssysteme und IT-Infrastruktur. Die Energieversorgung einer Klinik muss nicht nur hohe Lastspitzen abfangen können, sondern auch elektromagnetische Verträglichkeit gewährleisten, damit empfindliche Messgeräte nicht durch andere Verbraucher gestört werden. Diese Kombination aus Versorgungssicherheit, Lastflexibilität und EMV-Anforderungen macht die Mittelspannungsplanung für Krankenhäuser zu einer eigenen Disziplin.

Normative Grundlagen und Vorschriften für Krankenhäuser

Die Planung der Krankenhauselektrotechnik bewegt sich in einem klar definierten normativen Rahmen, den Planer von Beginn an kennen müssen. Die zentrale Norm ist die DIN VDE 0100-710, die spezifische Anforderungen an elektrische Anlagen in medizinisch genutzten Bereichen regelt. Sie unterscheidet zwischen verschiedenen Raumgruppen: von Gruppe 0 (keine Anwendungsteile am Patienten) über Gruppe 1 (Anwendungsteile außerhalb des Herzens) bis Gruppe 2 (Eingriffe direkt am Herzen oder in lebenserhaltenden Bereichen).

Für die Mittelspannungsanlage eines Krankenhauses sind darüber hinaus die DIN EN 50160 zur Spannungsqualität sowie die DIN VDE 0100-560 zur Notstromversorgung relevant. Auf Gebäudeebene greifen die Vorgaben der Krankenhausbauverordnungen der jeweiligen Bundesländer, die unter anderem Anforderungen an Netzersatzanlagen und Umschaltzeiten festlegen. Wer diese normativen Ebenen nicht systematisch miteinander abgleicht, riskiert teure Nachbesserungen oder im schlimmsten Fall eine fehlende Betriebsgenehmigung.

Systemkonzepte: Redundanz und Versorgungssicherheit

Redundanz ist das Kernprinzip jeder sicheren Mittelspannungsplanung für Kliniken. Das bedeutet in der Praxis: Kein einzelner Fehler darf dazu führen, dass kritische Bereiche ohne Strom bleiben. Typischerweise werden Krankenhäuser deshalb über zwei voneinander unabhängige Mittelspannungseinspeisungen aus dem öffentlichen Netz versorgt, die über eine Kuppelschaltung miteinander verbunden sind.

Ringspeisung und Stichspeisung im Vergleich

Bei der Ringspeisung sind mehrere Transformatoren in einem geschlossenen Ring verschaltet, was bei Ausfall eines Abschnitts eine automatische Umschaltung ermöglicht. Die Stichspeisung ist einfacher aufgebaut, bietet aber weniger Flexibilität bei Störungen. Für Krankenhäuser mit hohen Verfügbarkeitsanforderungen ist die Ringspeisung mit selektiven Schutzkonzepten in der Regel die sicherere Wahl.

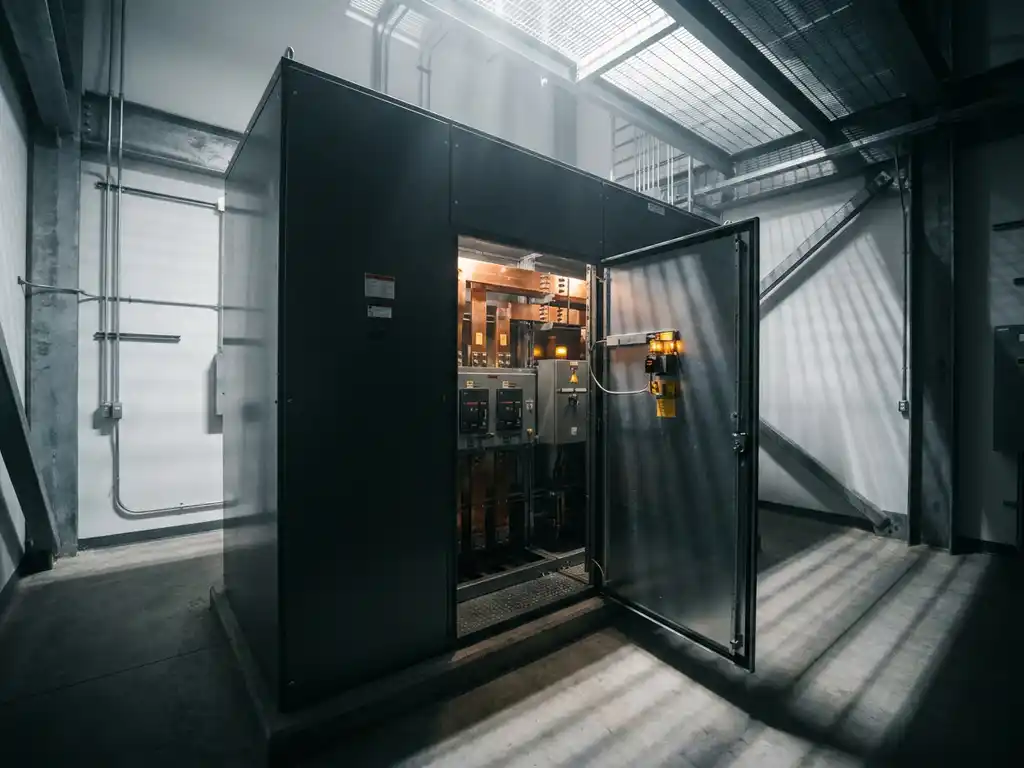

Transformatorenauslegung und Lastmanagement

Die Auslegung der Transformatoren muss nicht nur die aktuelle Last, sondern auch geplante Erweiterungen berücksichtigen. Eine Unterdimensionierung führt zu thermischer Überlastung und verkürzter Lebensdauer; eine starke Überdimensionierung verschlechtert den Wirkungsgrad im Teillastbetrieb. Bewährt hat sich eine modulare Auslegung, bei der mehrere kleinere Transformatoren parallel betrieben werden können, was sowohl Redundanz als auch Effizienz verbessert.

Notstromversorgung und unterbrechungsfreie Stromversorgung integrieren

Selbst bei doppelter Netzeinspeisung kann ein großflächiger Netzausfall beide Versorgungswege gleichzeitig unterbrechen. Deshalb schreibt die DIN VDE 0100-710 für medizinische Bereiche der Gruppe 1 und 2 eine Netzersatzanlage (NEA) vor, die innerhalb von 15 Sekunden die Versorgung übernehmen muss. In besonders kritischen Bereichen wie Operationssälen oder Intensivstationen kommen zusätzlich unterbrechungsfreie Stromversorgungen (USV) zum Einsatz, die den Übergang bis zum Anlaufen des Notstromaggregats überbrücken.

Die Integration von NEA und USV in das Mittelspannungskonzept erfordert sorgfältige Abstimmung. Die Umschalttechnik muss so ausgelegt sein, dass keine unzulässigen Spannungseinbrüche entstehen, und die Schutzkonzepte beider Systeme müssen aufeinander abgestimmt sein. Gleichzeitig sind regelmäßige Lastproben und Wartungszyklen einzuplanen, da Notstromaggregate nur dann zuverlässig anlaufen, wenn sie regelmäßig geprüft werden. Wartung und Instandhaltung sind daher integraler Bestandteil eines vollständigen Versorgungskonzepts, nicht nachträgliche Ergänzungen.

Typische Planungsfehler und wie man sie vermeidet

Erfahrungen aus der Praxis zeigen, dass bestimmte Fehler in der Planung der Mittelspannung für Kliniken immer wieder auftreten. Wer sie kennt, kann sie von Anfang an ausschließen.

Fehlende Zukunftsplanung: Viele Krankenhäuser erweitern ihren Betrieb im Laufe der Zeit. Wird die Mittelspannungsanlage ohne Reservekapazitäten und Erweiterungsfelder geplant, sind kostspielige Umbauten vorprogrammiert.
Unzureichende Selektivität: Wenn Schutzgeräte nicht selektiv koordiniert sind, kann ein Fehler in einem untergeordneten Stromkreis eine übergeordnete Schutzeinrichtung auslösen und damit deutlich mehr Bereiche abschalten als nötig.
Vernachlässigung der Kabelwegplanung: Redundante Versorgungswege verlieren ihren Wert, wenn beide Kabeltrassen durch denselben Schacht verlaufen und ein Brand beide gleichzeitig zerstören kann. Eine räumliche Trennung der Versorgungswege ist zwingend erforderlich.
Fehlende Abstimmung mit dem Betreiber: Technische Planer und spätere Betreiber sprechen nicht immer dieselbe Sprache. Anforderungen an Bedienbarkeit, Wartungszugang und Fernüberwachung müssen frühzeitig gemeinsam definiert werden.
Unvollständige Dokumentation: Im Krankenhaus müssen alle Anlagenteile lückenlos dokumentiert sein, um im Störfall schnell handeln zu können. Fehlende oder veraltete Schaltpläne sind ein ernsthaftes Sicherheitsrisiko.

Von der Planung zur Umsetzung: Worauf es im Projektverlauf ankommt

Eine erfolgreiche Mittelspannungsplanung für ein Krankenhaus beginnt lange vor dem ersten Spatenstich. In der frühen Entwurfsphase müssen Versorgungskonzept, Redundanzstrategie und Normkonformität bereits festgelegt sein, denn spätere Änderungen an der Grundstruktur sind mit erheblichem Aufwand verbunden. Enge Abstimmung zwischen Elektroplanern, Architekten und dem Bauherrn ist in dieser Phase entscheidend.

Während der Ausführungsplanung geht es darum, alle Details so zu spezifizieren, dass die Umsetzung reibungslos verläuft. Kabeltrassen müssen detailliert geplant, Schaltfelder dimensioniert und Schutzkonzepte durchgerechnet werden. Gerade bei laufendem Krankenhausbetrieb, wenn eine Erweiterung oder Modernisierung im Bestand erfolgt, ist ein präzises Phasenkonzept notwendig, das den laufenden Betrieb zu keinem Zeitpunkt gefährdet.

Die Inbetriebnahme sollte schrittweise und mit umfassenden Tests erfolgen: Schutzprüfungen, Lastproben der Notstromaggregate und eine vollständige Funktionsprüfung aller Umschaltvorgänge sind Pflicht. Erst wenn alle Systeme im Zusammenspiel zuverlässig funktionieren, ist die Anlage für den Krankenhausbetrieb freigegeben. Eine vollständige Energieversorgungslösung endet nicht mit der Inbetriebnahme, sondern schließt ein durchdachtes Servicekonzept für die gesamte Betriebsdauer ein.

Wie KSV bei der Mittelspannungsplanung für Krankenhäuser unterstützt

Wir begleiten Krankenhäuser und Kliniken von der ersten Konzeptidee bis zur betriebsbereiten Anlage. Als Spezialist für Energie- und Anlagentechnik übernehmen wir den gesamten Leistungsumfang aus einer Hand:

Planung und Auslegung der Mittelspannungsschaltanlage inklusive Redundanzkonzept
Dimensionierung und Koordination von Transformatoren, Notstromaggregaten und USV-Systemen
Detaillierte Kabelwegplanung und fachgerechte Verlegung aller Stromkabel
Normkonforme Umsetzung gemäß DIN VDE 0100-710 und allen relevanten Vorschriften
Inbetriebnahme, Schutzprüfungen und vollständige Dokumentation
Langfristige Wartung, Instandhaltung und individuelle Servicekonzepte für den laufenden Betrieb

Mit mehr als 30 Jahren Erfahrung in der Elektrotechnik und einem eingespielten Team aus Planern und Technikern sorgen wir dafür, dass die Energieversorgung Ihrer Klinik höchsten Sicherheitsanforderungen entspricht und langfristig zuverlässig bleibt. Nehmen Sie jetzt Kontakt mit uns auf und lassen Sie uns gemeinsam das passende Versorgungskonzept für Ihr Projekt entwickeln.
