FI-Schutzschalter gehören zu den wichtigsten Sicherheitseinrichtungen in der modernen Elektroinstallation. Diese Geräte, die auch als Fehlerstrom-Schutzschalter oder RCD (Residual Current Device) bezeichnet werden, schützen Menschen vor lebensgefährlichen Stromschlägen und verhindern Brände durch Fehlerströme. In industriellen Anlagen und Gebäuden sind sie ein unverzichtbarer Baustein der Elektrosicherheit.
Doch wie genau funktioniert diese lebensrettende Technologie? Welche unterschiedlichen Typen gibt es, und wann kommen sie zum Einsatz? Diese Fragen klären wir in unserem umfassenden Überblick über die Funktionsweise und Anwendung von FI-Schutzschaltern.
Was ist ein FI-Schutzschalter und warum ist er wichtig?
Ein FI-Schutzschalter ist eine elektrische Schutzeinrichtung, die bei Fehlerströmen automatisch den Stromkreis unterbricht und dadurch Personen vor elektrischen Schlägen schützt. Das Gerät überwacht kontinuierlich die Differenz zwischen dem hinein- und dem herausfließenden Strom in einem elektrischen Stromkreis.
Die Bedeutung des FI-Schutzschalters für die Elektrosicherheit kann nicht überschätzt werden. Während herkömmliche Sicherungen und Leitungsschutzschalter nur bei Überlastung oder Kurzschluss reagieren, erkennt der Fehlerstrom-Schutzschalter bereits kleinste Ableitströme von 10 bis 500 Milliampere. Diese Empfindlichkeit macht ihn zum wichtigsten Personenschutz in der Elektroinstallation, da bereits Ströme ab 30 Milliampere für Menschen gefährlich werden können.
In gewerblichen und industriellen Anlagen sorgen FI-Schutzschalter nicht nur für den Schutz von Mitarbeitenden, sondern verhindern auch kostspielige Anlagenschäden und Produktionsausfälle durch Isolationsfehler oder defekte Betriebsmittel.
Wie funktioniert die Technik eines FI-Schutzschalters?
Ein FI-Schutzschalter funktioniert nach dem Prinzip der Differenzstrommessung mittels eines Summenstromwandlers. Im Normalbetrieb ist die Summe aller Ströme, die durch den Wandler fließen, gleich null. Tritt ein Fehlerstrom auf, entsteht eine Differenz, die den Schalter auslöst.

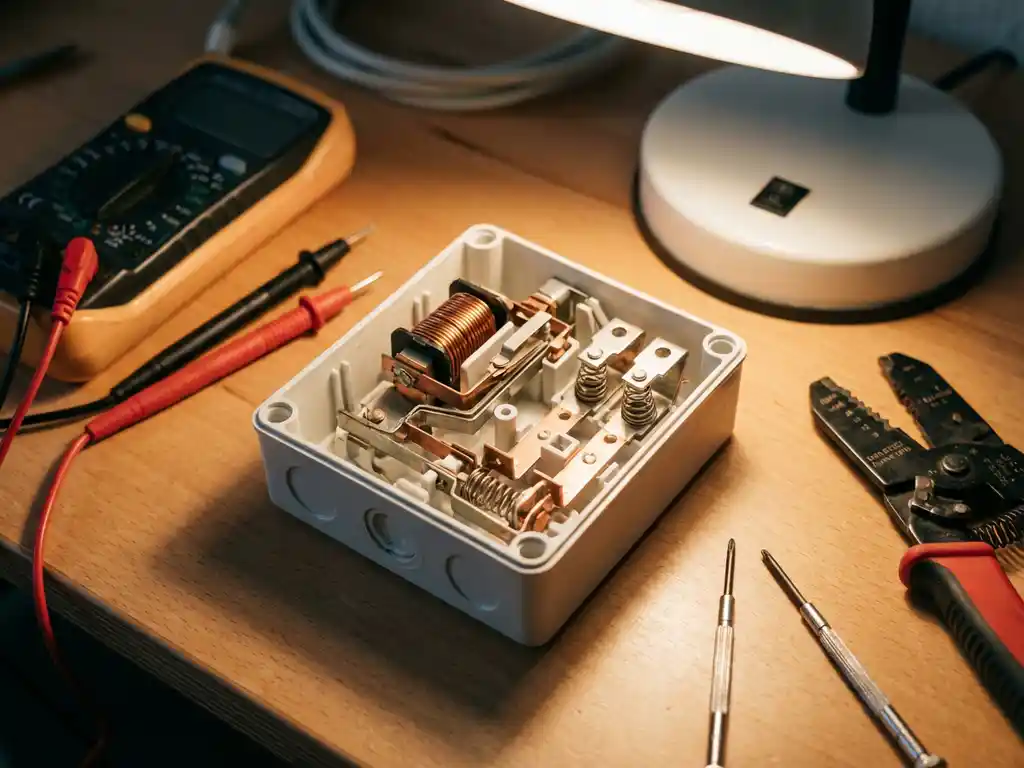

Das Herzstück des FI-Schutzschalters bildet ein ringförmiger Eisenkern, durch den alle stromführenden Leiter geführt werden. Bei einem einphasigen System sind das der Außenleiter und der Neutralleiter, bei dreiphasigen Systemen entsprechend alle drei Außenleiter plus Neutralleiter. Solange der Stromkreis intakt ist, erzeugen die Ströme in den Leitern magnetische Felder, die sich gegenseitig aufheben.
Fließt jedoch Strom über einen ungewollten Weg ab, beispielsweise durch eine defekte Isolation oder über den menschlichen Körper, entsteht ein magnetisches Ungleichgewicht im Eisenkern. Dieses induziert eine Spannung in einer um den Kern gewickelten Spule, die das Auslösesystem aktiviert. Ein mechanisches Schaltwerk unterbricht daraufhin binnen Millisekunden alle stromführenden Leiter. Die präzise Mess- und Prüftechnik in diesen Geräten gewährleistet eine zuverlässige Erkennung kleinster Fehlerströme.
Welche Arten von FI-Schutzschaltern gibt es?
FI-Schutzschalter werden nach ihrem Auslösestrom, ihrer Bauform und ihren Eigenschaften bei verschiedenen Stromarten klassifiziert. Die wichtigsten Typen sind Typ A, Typ B und der klassische Typ AC, die jeweils für unterschiedliche Anwendungsbereiche konzipiert sind.
Nach dem Auslösestrom unterscheidet man hauptsächlich zwischen hochempfindlichen FI-Schutzschaltern mit 10 oder 30 mA für den Personenschutz und weniger empfindlichen Varianten mit 100, 300 oder 500 mA für den Brandschutz. Die 30-mA-Ausführung ist in Wohngebäuden und den meisten gewerblichen Bereichen Standard, da sie optimalen Personenschutz bei geringer Gefahr von Fehlauslösungen bietet.
Typ AC reagiert auf sinusförmige Wechselströme und ist für herkömmliche ohmsche und induktive Lasten geeignet. Typ A erkennt zusätzlich pulsierende Gleichfehlerströme und wird bei elektronischen Geräten wie Computern oder frequenzgeregelten Antrieben eingesetzt. Typ B ist für reine Gleichfehlerströme ausgelegt und kommt in industriellen Anwendungen mit Gleichrichtern oder Photovoltaikanlagen zum Einsatz. Die moderne Steuerungs- und Automatisierungstechnik erfordert oft speziell angepasste FI-Schutzschalter für den sicheren Betrieb.
Bauformtechnisch gibt es FI-Schutzschalter als eigenständige Geräte oder als Kombination mit Leitungsschutzschaltern, die sogenannten FI/LS-Schalter. Diese platzsparende Lösung vereint Personen-, Brand- und Leitungsschutz in einem Gerät.
Wann löst ein FI-Schutzschalter aus und wann nicht?
Ein FI-Schutzschalter löst aus, wenn ein Fehlerstrom den eingestellten Nennauslösestrom überschreitet und dabei über einen anderen Weg als den vorgesehenen Rückleiter fließt. Dies geschieht typischerweise bei Isolationsfehlern, defekten Geräten oder wenn eine Person mit spannungsführenden Teilen in Kontakt kommt.
Klassische Auslösesituationen sind Beschädigungen von Geräteisolationen, eindringende Feuchtigkeit in elektrische Anlagen, fehlerhafte Installationen oder der direkte Kontakt einer Person mit spannungsführenden Leitern. Auch Erdschlüsse in der Installation führen zur Auslösung, da der Strom über die Gebäudeerdung zurückfließt, anstatt über den Neutralleiter.
Wichtig zu verstehen ist, dass FI-Schutzschalter nicht vor allen elektrischen Gefahren schützen. Sie lösen nicht aus bei Kurzschlüssen zwischen Außen- und Neutralleiter, da dabei kein Strom über alternative Wege fließt. Ebenso bieten sie keinen Schutz vor Überlastung oder wenn eine Person gleichzeitig Außen- und Neutralleiter berührt. Für diese Fälle sind zusätzliche Schutzeinrichtungen wie Leitungsschutzschalter und Sicherungen erforderlich.
Fehlauslösungen können durch natürliche Ableitströme in größeren Anlagen, elektronische Geräte mit hohen Ableitströmen oder atmosphärische Störungen auftreten. Eine fachgerechte Planung der Elektroinstallation minimiert solche ungewollten Auslösungen erheblich. Professionelle Lohndienstleistungen können bei der Analyse und Behebung wiederkehrender Fehlauslösungen wertvolle Unterstützung bieten.
Wie wird ein FI-Schutzschalter richtig installiert und gewartet?
Die Installation eines FI-Schutzschalters erfordert eine fachgerechte Planung und darf nur von qualifizierten Elektrofachkräften durchgeführt werden. Der Schalter wird in der Regel direkt nach dem Zähler oder in der Hauptverteilung eingebaut und schützt die nachgelagerten Stromkreise.
Bei der Installation ist die korrekte Verdrahtung entscheidend: Alle zu schützenden Leiter müssen durch den Summenstromwandler geführt werden, während der Schutzleiter (PE) außerhalb verläuft. Eine falsche Verdrahtung kann zu Dauerauslösungen oder zum Verlust der Schutzwirkung führen. Die Anschlussklemmen müssen mit dem vorgeschriebenen Drehmoment angezogen werden, um sichere elektrische Verbindungen zu gewährleisten.
Die regelmäßige Wartung und Prüfung von FI-Schutzschaltern ist gesetzlich vorgeschrieben und überlebenswichtig. Monatlich sollte die Funktionstüchtigkeit über die integrierte Prüftaste kontrolliert werden. Dabei wird künstlich ein kleiner Fehlerstrom erzeugt, der zur Auslösung führen muss. Löst der Schalter nicht aus, ist er defekt und muss sofort ausgetauscht werden.
In gewerblichen und industriellen Anlagen führen wir als Experten für Elektrotechnik regelmäßige Messungen der Auslöseströme und -zeiten durch. Diese professionellen Prüfungen dokumentieren den ordnungsgemäße Zustand der Schutzeinrichtungen und erfüllen die Anforderungen der Betriebssicherheitsverordnung. Zusätzlich kontrollieren wir die mechanischen Komponenten und Anschlussklemmen auf Verschleiß oder Korrosion. Unsere umfassende Energie- und Anlagentechnik gewährleistet dabei eine optimale Integration aller Sicherheitssysteme in Ihre elektrischen Anlagen.
