Wie dokumentiert man einen Schaltschrank ohne vorhandene Unterlagen?

Einen Schaltschrank ohne vorhandene Unterlagen zu dokumentieren gelingt durch eine systematische Bestandsaufnahme direkt am Gerät: Bauteile werden identifiziert, Verdrahtungen nachverfolgt und alle Informationen in einem eCAD-System oder zumindest in strukturierten Handzeichnungen festgehalten. Dieses Vorgehen gilt für alle Schaltschränke, bei denen Originalpläne fehlen, verloren gegangen oder veraltet sind. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um den Prozess der Schaltschrankdokumentation Schritt für Schritt.

Welche Informationen muss eine vollständige Schaltschrankdokumentation enthalten?

Eine vollständige Schaltschrankdokumentation enthält mindestens: Stromlaufpläne, Klemmpläne, Gerätestücklisten, Aufbaupläne sowie Angaben zu Schutzklassen und Normen. Hinzu kommen Prüfprotokolle, Inbetriebnahmeberichte und, wo vorhanden, Softwareversionen der eingesetzten Steuerungen. Gemeinsam bilden diese Dokumente die technische Grundlage für sicheren Betrieb, Wartung und spätere Erweiterungen.

Im Einzelnen sollte die Dokumentation folgende Bestandteile umfassen:

Stromlaufplan: Zeigt alle elektrischen Verbindungen und Betriebsmittel mit ihren Symbolen und Bezeichnungen.
Klemmplan: Listet alle Klemmen mit zugehörigen Leitungen und Zielgeräten auf.
Stückliste: Enthält Hersteller, Typ, Bestellnummer und technische Kenndaten jedes verbauten Bauteils.
Aufbauplan: Zeigt die räumliche Anordnung der Komponenten im Schrank.
Kabelplan: Dokumentiert alle Kabel zwischen dem Schrank und den angeschlossenen Geräten.
Prüf- und Messprotokolle: Belegen die Einhaltung normativer Anforderungen, etwa nach DIN EN 61439.
SPS- und HMI-Programmversionen: Unverzichtbar, sobald eine Steuerung im Schrank verbaut ist.

Fehlt auch nur einer dieser Bestandteile, entstehen im Wartungsfall Lücken, die zu langen Stillstandszeiten oder sogar zu Sicherheitsrisiken führen können. Eine lückenlose Dokumentation ist daher keine bürokratische Pflichtübung, sondern ein unmittelbarer Beitrag zur Anlagenverfügbarkeit.

Wie geht man bei der Bestandsaufnahme eines undokumentierten Schaltschranks vor?

Die Bestandsaufnahme eines undokumentierten Schaltschranks erfolgt von außen nach innen: Zunächst wird der Schrank fotografiert und beschriftet, dann werden Bauteile identifiziert, Verdrahtungen nachverfolgt und alle Informationen systematisch erfasst. Sicherheit hat dabei oberste Priorität, weshalb Arbeiten am geöffneten Schrank grundsätzlich im spannungsfreien Zustand und nach den einschlägigen Vorschriften durchgeführt werden.

Ein bewährtes Vorgehen in der Praxis gliedert sich in diese Phasen:

Fotodokumentation: Schrank von allen Seiten fotografieren, bevor etwas verändert wird. Diese Bilder dienen später als Referenz.
Bauteilerfassung: Jedes Gerät wird abgelesen, Typenschilder werden notiert oder fotografiert. Unlesbare Schilder werden gesondert markiert.

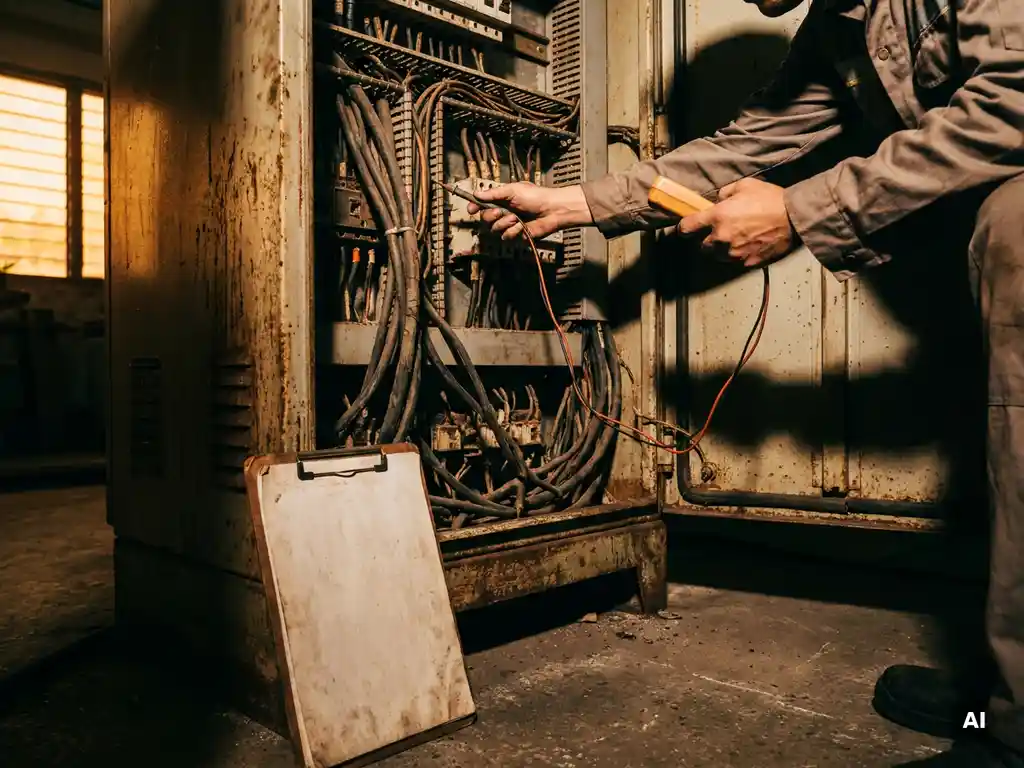

Leitungsverfolgung: Jede Leitung wird von Klemme zu Klemme nachverfolgt. Farbcodierungen, Aderendhülsen und vorhandene Beschriftungen helfen dabei.
Klemmenerfassung: Alle Klemmen werden mit ihrer Bezeichnung, dem angeschlossenen Potenzial und dem Zielgerät dokumentiert.
Übertragung in ein eCAD-System: Die handschriftlich oder fotografisch erfassten Daten werden in ein digitales Elektrokonstruktionsprogramm übertragen, um einen revisionsfähigen Plan zu erstellen.

Besonders wichtig ist es, während der gesamten Bestandsaufnahme konsequent zu beschriften. Klebestreifen an Leitungen oder nummerierte Steckfahnen an Klemmen verhindern, dass Zuordnungen verloren gehen, bevor sie ins System übertragen wurden.

Welche Werkzeuge und Hilfsmittel erleichtern die Schaltschrankdokumentation?

Für die Schaltschrankdokumentation ohne Unterlagen sind ein Durchgangsprüfer, ein Multimeter, eine Kamera, ein Leitungssucher sowie eine eCAD-Software die wichtigsten Hilfsmittel. Ergänzend helfen Beschriftungsgeräte, Kabelbinder zur temporären Markierung und Tablet-Apps zur mobilen Datenerfassung direkt vor Ort.

Im Detail empfiehlt sich folgende Ausrüstung:

Durchgangsprüfer und Multimeter: Zum Nachverfolgen von Leitungen und Prüfen von Potenzialen.
Leitungssucher: Erleichtert das Identifizieren von Kabeln, die durch Kabelkanäle verlaufen und nicht direkt einsehbar sind.
Digitalkamera oder Smartphone: Für hochauflösende Fotos von Typenschildern, Verdrahtungen und der Gesamtansicht.
eCAD-Software: Programme wie EPLAN oder Zuken E3.series ermöglichen die strukturierte Erfassung und spätere Revisionierung aller Plandaten.
Beschriftungsgerät: Für eindeutige, dauerhafte Kennzeichnung von Leitungen und Klemmen nach der Dokumentation.
Tablet mit Formular-App: Ermöglicht die direkte digitale Erfassung am Schrank, ohne Medienbruch durch handschriftliche Zwischennotizen.

Wer die Steuerungs- und Automatisierungstechnik eines Bestandsschranks dokumentiert, profitiert besonders von eCAD-Lösungen, die Stammdaten zentral verwalten. So lassen sich Bauteile aus einer Bibliothek heraus zuordnen und spätere Änderungen revisionssicher nachführen.

Was tun, wenn Bauteile nicht mehr identifizierbar oder veraltet sind?

Nicht mehr identifizierbare oder veraltete Bauteile werden zunächst anhand ihrer elektrischen Kenndaten, ihrer Bauform und ihrer Position im Schaltplan eingeordnet. Lässt sich ein Bauteil nicht eindeutig zuordnen, empfiehlt sich die Anfrage beim Hersteller, eine Messung der Kenndaten oder im Zweifelsfall der gezielte Austausch gegen ein normkonformes Ersatzteil.

In der Praxis treten dabei drei häufige Situationen auf:

Unlesbares Typenschild: Fotos unter verschiedenen Lichtverhältnissen, UV-Licht oder Rückfragen beim Hersteller über die Seriennummer können helfen. Alternativ lassen sich Kenndaten wie Nennstrom, Spannung und Schaltleistung direkt messen und mit Herstellerkatalogen abgleichen.
Abgekündigtes Bauteil: Hier ist zu prüfen, ob ein Nachfolgetyp mit identischen elektrischen Kenndaten verfügbar ist. Wichtig ist, dass der Ersatz alle normativen Anforderungen des ursprünglichen Bauteils erfüllt.
Unbekannte Funktion: Durch Beobachtung des Schranks im Betrieb, Analyse der Verdrahtung und Rücksprache mit dem Anlagenbedienpersonal lässt sich die Funktion oft rekonstruieren.

Veraltete Komponenten, die sich nicht mehr sicher zuordnen lassen, sollten im Zuge der Dokumentation für einen geplanten Austausch vorgemerkt werden. Ein Retrofit, bei dem einzelne Komponenten durch aktuelle Bauteile ersetzt werden, erhöht gleichzeitig die Anlagensicherheit und schafft eine saubere Ausgangsbasis für die Dokumentation.

Wer darf eine Schaltschrankdokumentation offiziell erstellen oder prüfen?

Eine Schaltschrankdokumentation darf offiziell von einer Elektrofachkraft erstellt und geprüft werden. Das ist eine Person, die aufgrund ihrer fachlichen Ausbildung, ihrer Kenntnisse und ihrer Erfahrung Gefahren im Umgang mit elektrischen Anlagen erkennen und vermeiden kann, wie in der VDE 0105 und der DGUV Vorschrift 3 definiert.

Für die Erstellung und Prüfung der Dokumentation gelten folgende Grundsätze:

Erstellen: Elektrofachkräfte oder von ihnen beaufsichtigte elektrotechnisch unterwiesene Personen dürfen die Bestandsaufnahme durchführen und dokumentieren.
Prüfen und freigeben: Die abschließende Prüfung und Freigabe der Dokumentation muss durch eine verantwortliche Elektrofachkraft erfolgen, die die Richtigkeit und Normkonformität bestätigt.
Normative Nachweise: Für Schaltschränke nach DIN EN 61439 sind spezifische Nachweise, etwa Wärmeberechnungen und Kurzschlussfestigkeitsnachweise, erforderlich, die entsprechende Fachkenntnis voraussetzen.
UL-listed Schränke: Für Schaltschränke, die nach UL 508A gefertigt wurden, ist ein zertifizierter UL-listed Panel Builder zur Erstellung und Prüfung der Dokumentation heranzuziehen.

In der Praxis empfiehlt es sich, die Dokumentation von einem spezialisierten Elektrotechnikunternehmen erstellen zu lassen, das nicht nur die handwerkliche Bestandsaufnahme beherrscht, sondern auch die normative Einordnung sicherstellen kann.

Wie pflegt man eine Schaltschrankdokumentation dauerhaft aktuell?

Eine Schaltschrankdokumentation bleibt dauerhaft aktuell, wenn jede Änderung am Schrank unmittelbar in den Plänen nachgeführt wird. Dafür braucht es einen verbindlichen Änderungsprozess, eine zentrale Ablage der Dokumente und klare Zuständigkeiten, wer Änderungen einpflegt und freigibt.

Folgende Maßnahmen haben sich in der Praxis bewährt:

Änderungsmanagement einführen: Jede Modifikation am Schrank, ob Bauteilaustausch, Klemmenänderung oder Softwareupdate, wird mit Datum, Beschreibung und Verantwortlichem dokumentiert.
Revisionsstände führen: Pläne erhalten einen Revisionsindex. Veraltete Versionen werden archiviert, aber nicht gelöscht.
Zentrale digitale Ablage: Alle Dokumente werden an einem einzigen, für alle Berechtigten zugänglichen Ort gespeichert. Lokale Kopien auf einzelnen Rechnern oder in Papierform sind Fehlerquellen.
Regelmäßige Sichtprüfung: Im Rahmen der gesetzlich vorgeschriebenen Wiederholungsprüfungen nach DGUV Vorschrift 3 wird die Dokumentation mit dem tatsächlichen Zustand des Schranks abgeglichen.
eCAD-Bibliotheken nutzen: Moderne eCAD-Systeme ermöglichen ein zentrales Stammdatenmanagement, bei dem Bauteiländerungen automatisch in alle betroffenen Pläne übernommen werden.

Der digitale Zwilling eines Schaltschranks, also ein vollständiges digitales Abbild über die gesamte Lebensdauer der Anlage, ist die konsequente Weiterentwicklung dieses Ansatzes. Er erlaubt es, Änderungen zu simulieren, bevor sie am realen Schrank umgesetzt werden, und reduziert damit Fehler und Stillstandszeiten erheblich.
