Die Schaltleistung ist ein entscheidender Parameter bei der Auswahl und Dimensionierung elektrischer Schalter in industriellen Anlagen. Sie bestimmt, welche elektrischen Lasten ein Schalter sicher ein- und ausschalten kann, ohne Schäden zu erleiden oder die Betriebssicherheit zu gefährden.
Für Produktionsleiter und technische Verantwortliche ist das Verständnis der verschiedenen Schaltleistungen essenziell, um kostspielige Ausfälle zu vermeiden und die Anlagenverfügbarkeit zu maximieren. Die richtige Dimensionierung von Schaltgeräten trägt maßgeblich zur Effizienz und Sicherheit industrieller Prozesse bei.
Was versteht man unter Schaltleistung bei elektrischen Schaltern?
Die Schaltleistung bezeichnet die maximale elektrische Leistung, die ein Schalter beim Ein- und Ausschaltvorgang sicher beherrschen kann. Sie wird in Watt (W), Kilowatt (kW) oder Megawatt (MW) angegeben und berücksichtigt sowohl die Spannung als auch die Stromstärke der geschalteten Last.
Im Gegensatz zur Dauerstrombelastbarkeit, die den kontinuierlichen Betrieb beschreibt, bezieht sich die Schaltleistung speziell auf den kritischen Moment des Schaltens. Beim Einschalten können hohe Einschaltströme auftreten, während beim Ausschalten Lichtbögen entstehen, die das Schaltgerät beanspruchen. Diese dynamischen Vorgänge erfordern eine spezielle Auslegung der Schaltkontakte und Löschkammern.
Die Schaltleistung wird unter definierten Bedingungen wie Nennspannung, Frequenz und Lasttyp (ohmsch, induktiv, kapazitiv) ermittelt. Sie stellt somit einen wichtigen Qualitätsparameter für die Lebensdauer und Zuverlässigkeit von Schaltgeräten dar.
Welche Faktoren beeinflussen die Schaltleistung von Schaltern?
Die Schaltleistung wird hauptsächlich von der Nennspannung, dem Schaltstrom, der Lastcharakteristik und den Umgebungsbedingungen bestimmt. Diese Parameter wirken zusammen und definieren die maximale Schaltkapazität eines Geräts.
Die Nennspannung beeinflusst direkt die Lichtbogenbildung beim Schalten. Höhere Spannungen erschweren das Löschen des Lichtbogens und reduzieren die schaltbare Leistung. Der Schaltstrom bestimmt die thermische und mechanische Belastung der Kontakte, wobei induktive Lasten durch ihre Selbstinduktion besonders kritisch sind.
Die Lastcharakteristik spielt eine entscheidende Rolle: Ohmsche Lasten lassen sich einfacher schalten als induktive Motoren oder kapazitive Kondensatorbänke. Umgebungstemperatur, Luftfeuchtigkeit und Verschmutzungsgrad beeinflussen die Isolationseigenschaften und damit die Schaltleistung erheblich.
Zusätzlich wirken sich die Schaltfrequenz und die mechanische Konstruktion der Kontakte auf die Schaltleistung aus. Häufige Schaltvorgänge führen zu erhöhtem Verschleiß und können die effektive Schaltleistung reduzieren. Moderne Steuerungs- und Automatisierungstechnik berücksichtigt diese Faktoren für optimale Schaltzyklen.
Wie unterscheiden sich die Schaltleistungen verschiedener Schaltertypen?

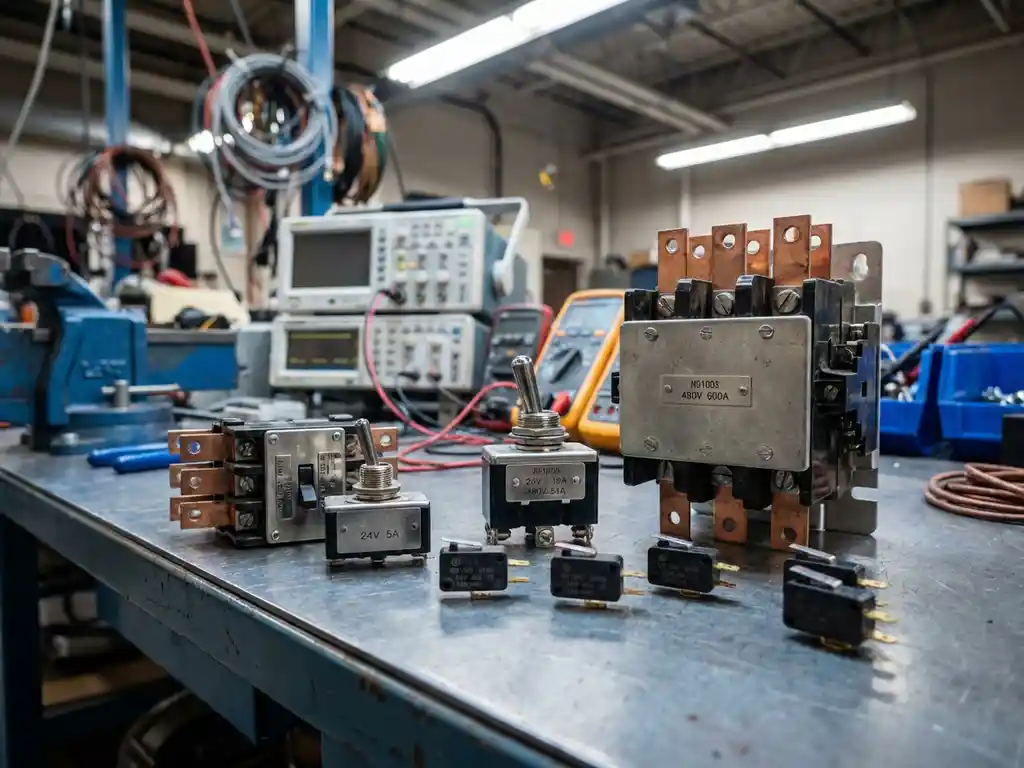

Verschiedene Schaltertypen weisen erhebliche Unterschiede in ihren Schaltleistungen auf. Leistungsschalter erreichen Schaltleistungen von mehreren Megawatt, während Schütze typischerweise im Kilowattbereich arbeiten und Lasttrennschalter hauptsächlich für das Schalten im spannungsfreien Zustand konzipiert sind.
Leistungsschalter sind für höchste Schaltleistungen ausgelegt und können Kurzschlussströme bis zu mehreren 100 kA beherrschen. Sie verwenden spezielle Löschmedien wie SF6-Gas oder Vakuum und erreichen Schaltleistungen von 100 MW und mehr in Mittelspannungsanlagen.
Schütze werden vorwiegend für Motorsteuerungen eingesetzt und erreichen Schaltleistungen zwischen 3 kW und 1000 kW bei 400 V. Ihre Auslegung fokussiert sich auf häufige Schaltvorgänge mit moderaten Strömen. Lastschalter bewegen sich im mittleren Leistungsbereich und sind für das Schalten von Betriebsströmen ohne Kurzschlussfestigkeit konzipiert.
Trennschalter besitzen die geringste Schaltleistung, da sie nur für das spannungsfreie Trennen vorgesehen sind. Sicherungsautomaten kombinieren Schutz- und Schaltfunktion und erreichen je nach Bauart Schaltleistungen zwischen 6 kW und 100 kW. Die präzise Charakterisierung dieser Komponenten erfolgt durch professionelle Mess- und Prüftechnik.
Warum ist die richtige Dimensionierung der Schaltleistung wichtig?
Die korrekte Dimensionierung der Schaltleistung verhindert vorzeitigen Verschleiß, Anlagenausfälle und Sicherheitsrisiken. Unterdimensionierte Schalter können bei Überlastung versagen und zu kostspieligen Produktionsstillständen oder sogar Bränden führen.
Eine zu geringe Schaltleistung führt zu übermäßigem Kontaktabbrand, verlängerten Lichtbogenzeiten und erhöhtem Wartungsaufwand. Die Kontakte verschweißen oder brennen durch, was ungeplante Stillstände zur Folge hat. In kritischen Produktionsprozessen können solche Ausfälle erhebliche wirtschaftliche Schäden verursachen.
Sicherheitsaspekte sind ebenso relevant: Überlastete Schalter können ihre Schutzfunktion verlieren und Personen gefährden. Lichtbögen bei unzureichender Schaltleistung können zu Explosionen oder Bränden führen, besonders in explosionsgefährdeten Bereichen.
Andererseits führt eine Überdimensionierung zu unnötig hohen Investitionskosten und größerem Platzbedarf. Die optimale Dimensionierung berücksichtigt sowohl technische Anforderungen als auch wirtschaftliche Aspekte und gewährleistet eine lange Lebensdauer der Schaltanlagen. Professionelle Lohndienstleistungen unterstützen bei der fachgerechten Installation und Wartung.
Wie ermittelt man die erforderliche Schaltleistung für eine Anwendung?
Die erforderliche Schaltleistung wird durch die Analyse der zu schaltenden Last, der Betriebsbedingungen und der Schaltfrequenz ermittelt. Dabei müssen Nennleistung, Einschaltströme und Lastcharakteristik berücksichtigt werden; zudem ist ein angemessener Sicherheitsfaktor einzuplanen.
Zunächst erfolgt die Lastanalyse: Bei Motoren ist der Einschaltstrom zu berücksichtigen, der das 4- bis 8-Fache des Nennstroms betragen kann. Transformatoren weisen ebenfalls hohe Einschaltströme auf, während ohmsche Lasten wie Heizungen konstante Werte aufweisen.
Die Betriebsbedingungen umfassen Umgebungstemperatur, Schaltfrequenz und gewünschte Lebensdauer. Häufige Schaltvorgänge erfordern höhere Schaltleistungen oder spezielle Schaltgeräte. Ein Sicherheitsfaktor von 1,2 bis 1,5 kompensiert Toleranzen und unvorhergesehene Belastungen.
Bei komplexen Anwendungen empfiehlt sich die Beratung durch Fachexperten. Wir bei KSV unterstützen Sie bei der optimalen Dimensionierung von Schaltanlagen und entwickeln maßgeschneiderte Lösungen für Ihre spezifischen Anforderungen in der Energie- und Anlagentechnik.
