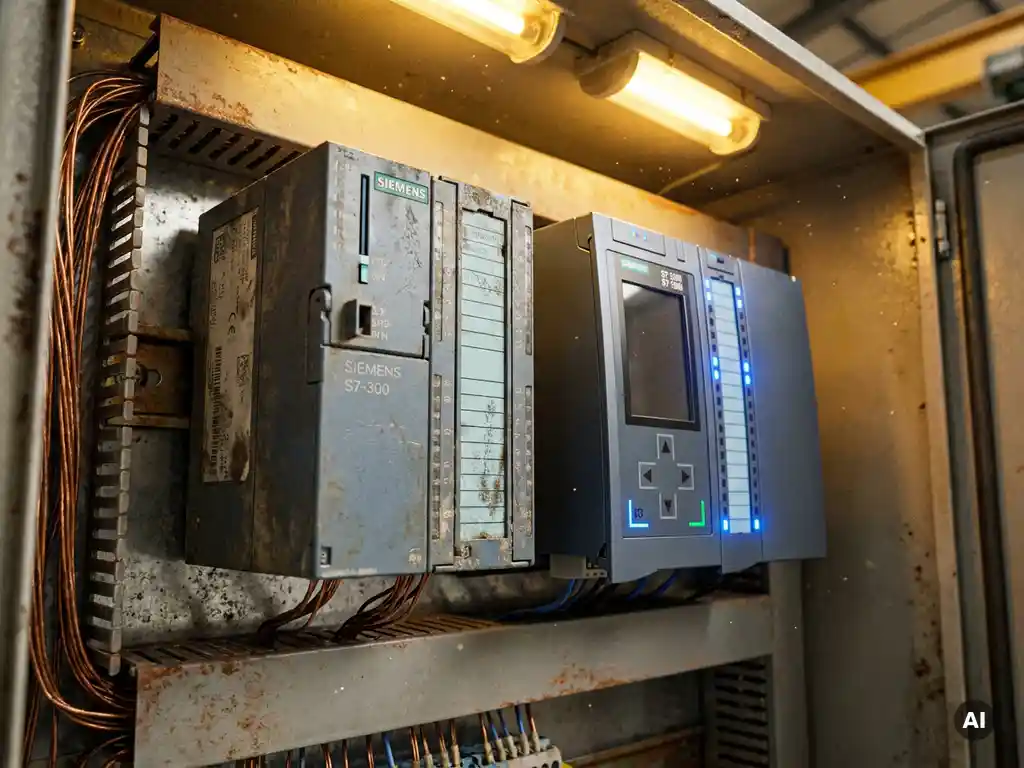

Was ist der Unterschied zwischen S7-300 und S7-1500?

Die S7-1500 ist die modernere, leistungsstärkere Nachfolgegeneration der S7-300 und bietet deutlich höhere Verarbeitungsgeschwindigkeit, erweiterte Sicherheitsfunktionen sowie eine zeitgemäße Programmierumgebung. Während die S7-300 seit Jahrzehnten als robuste Standardsteuerung in der Industrie etabliert ist, hat Siemens die S7-300 offiziell abgekündigt und die S7-1500 als Nachfolger positioniert. Dieser Artikel beantwortet die wichtigsten Fragen rund um den Vergleich und die Migration zwischen beiden Systemen.

Welche technischen Leistungsunterschiede gibt es zwischen S7-300 und S7-1500?

Die S7-1500 übertrifft die S7-300 in nahezu allen technischen Kennzahlen: Die Zykluszeiten sind deutlich kürzer, die Verarbeitungsgeschwindigkeit liegt je nach Modell um ein Vielfaches höher, und das integrierte Display sowie die umfangreichen Diagnosefunktionen fehlen der S7-300 vollständig. Hinzu kommen native Security- und Safety-Funktionen, die bei der S7-300 nur über Zusatzmodule realisierbar waren.

Im direkten Vergleich zeigen sich folgende Unterschiede:

Verarbeitungsgeschwindigkeit: Die S7-1500 verarbeitet Bitoperationen in einem Bereich von unter einer Nanosekunde, während die S7-300 je nach CPU im Mikrosekundenbereich arbeitet. Das macht sich besonders bei zeitkritischen Regelungsaufgaben bemerkbar.
Integriertes Display: Jede S7-1500-CPU verfügt über ein Display zur direkten Diagnose und Konfiguration vor Ort, ohne dass ein Programmiergerät benötigt wird.
Security: Die S7-1500 unterstützt Kommunikationsverschlüsselung, Zugriffsschutz und Integritätsprüfungen nativ. Die sichere Kommunikation mit dem TIA Portal sowie den Steuerungen der Baureihe S7-1500 gewährleistet durch Authentifizierung und Verschlüsselung die Integrität der Daten.
Safety: F-Varianten der S7-1500 ermöglichen integrierte Sicherheitsfunktionen nach SIL 3 bzw. PL e, ohne separate Safety-CPU.
PROFINET-Schnittstellen: Die S7-1500 verfügt standardmäßig über mehrere PROFINET-Ports mit Media Redundancy Protocol (MRP), was Netzwerkredundanz ohne Zusatzmodule ermöglicht.
Speicher: Arbeitsspeicher und Ladespeicher der S7-1500 sind deutlich größer dimensioniert, was komplexere Programme und umfangreichere Datenstrukturen erlaubt.

Für Anwendungen mit hohen Anforderungen an Echtzeitverarbeitung, Cybersicherheit oder integrierte Sicherheitstechnik ist die S7-1500 der S7-300 technisch klar überlegen.

Wann lohnt sich ein Umstieg von S7-300 auf S7-1500?

Ein Umstieg von der S7-300 auf die S7-1500 lohnt sich spätestens dann, wenn Ersatzteile für die S7-300 schwer beschaffbar werden, wenn neue Anforderungen an Sicherheit oder Konnektivität entstehen oder wenn eine Anlage grundlegend modernisiert wird. Da Siemens die S7-300 offiziell abgekündigt hat, ist ein Wechsel mittelfristig für alle Betreiber unausweichlich.

Konkrete Situationen, in denen ein Upgrade besonders sinnvoll ist:

Die bestehende S7-300-Hardware nähert sich dem Ende ihrer Lebensdauer oder Ersatzteile sind nicht mehr verfügbar.
Die Anlage soll an übergeordnete MES- oder SCADA-Systeme angebunden werden und benötigt dafür moderne Kommunikationsprotokolle.
Neue gesetzliche oder normative Anforderungen verlangen Cybersicherheitsmaßnahmen, die die S7-300 nicht nativ unterstützt.
Die Produktivität soll durch schnellere Zykluszeiten oder bessere Diagnosemöglichkeiten gesteigert werden.
Eine Erweiterung der Anlage ist geplant und die vorhandene S7-300 stößt an ihre Kapazitätsgrenzen.

Wer eine noch funktionierende S7-300-Anlage ohne akuten Handlungsbedarf betreibt, kann den Wechsel strategisch planen, sollte ihn aber nicht auf unbestimmte Zeit verschieben, da die Ersatzteilverfügbarkeit langfristig abnimmt.

Ist die S7-1500 abwärtskompatibel mit S7-300-Programmen?

Die S7-1500 ist nicht direkt abwärtskompatibel mit S7-300-Programmen. Bestehende S7-300-Programme können nicht einfach übernommen werden, sondern müssen migriert und in vielen Fällen angepasst werden. Siemens stellt jedoch Migrationswerkzeuge im TIA Portal bereit, die den Prozess erheblich vereinfachen.

Bei der Migration sind folgende Punkte zu beachten:

Programmiersprachen: AWL-Programme aus der S7-300 lassen sich grundsätzlich in das TIA Portal importieren, müssen aber auf Kompatibilität geprüft werden, da die S7-1500 eine strengere Typprüfung anwendet.
Hardware-Konfiguration: Die Hardwarekonfiguration muss neu erstellt werden, da S7-300-Module nicht direkt in der S7-1500-Welt verwendet werden.
Funktionsbausteine: Viele Standardbausteine können übernommen werden, aber proprietäre oder ältere Bausteine müssen geprüft und gegebenenfalls ersetzt werden.
TIA Portal Upgrade Advisor: Dieses Werkzeug analysiert bestehende S7-300-Projekte und identifiziert Stellen, die bei der Migration angepasst werden müssen.

Erfahrungsgemäß ist der Migrationsaufwand bei gut strukturierten, modular aufgebauten S7-300-Programmen deutlich geringer als bei gewachsenen, schlecht dokumentierten Projekten.

Was kostet die Migration von S7-300 auf S7-1500?

Die Migrationskosten von S7-300 auf S7-1500 hängen stark vom Umfang der Anlage, dem Zustand der bestehenden Dokumentation und dem erforderlichen Anpassungsaufwand ab. Pauschalaussagen sind kaum möglich, aber die Hauptkostentreiber lassen sich klar benennen.

Typische Kostenfaktoren bei einer Migration:

Hardware: Neue S7-1500-CPUs, Signalmodule und gegebenenfalls neue Baugruppenträger. Je nach Anlagengröße können hier mehrere tausend bis zehntausend Euro anfallen.
Engineering-Aufwand: Analyse des Bestandsprogramms, Anpassung der Software, Test und Inbetriebnahme. Dieser Posten ist oft der größte und variiert stark je nach Programmkomplexität.
Stillstandszeiten: Geplante Produktionsunterbrechungen für die Umrüstung sollten in die Gesamtkostenrechnung einbezogen werden.
Schulung: Mitarbeiter, die bisher mit STEP 7 Classic gearbeitet haben, benötigen möglicherweise eine Einarbeitung in das TIA Portal.

Demgegenüber stehen langfristige Einsparungen durch geringere Wartungskosten, bessere Verfügbarkeit von Ersatzteilen und reduzierte Stillstandszeiten durch verbesserte Diagnosefunktionen. Eine sorgfältige Kosten-Nutzen-Analyse vor dem Projektstart ist empfehlenswert.

Welche Programmierumgebung wird für S7-300 und S7-1500 verwendet?

Die S7-300 wird mit STEP 7 Classic (auch bekannt als SIMATIC Manager) programmiert, während die S7-1500 ausschließlich mit dem TIA Portal (Totally Integrated Automation Portal) von Siemens programmiert wird. Beide Umgebungen unterstützen die IEC-61131-Programmiersprachen, unterscheiden sich aber erheblich in Bedienung, Funktionsumfang und Integrationsmöglichkeiten.

STEP 7 Classic für die S7-300

STEP 7 Classic ist eine bewährte, aber ältere Entwicklungsumgebung. Sie unterstützt die Sprachen AWL, KOP und FUP und ist auf die Hardware der S7-300 und S7-400 zugeschnitten. Neue Funktionen werden für STEP 7 Classic nicht mehr entwickelt, und der Support läuft schrittweise aus.

TIA Portal für die S7-1500

Das TIA Portal ist die moderne, integrierte Engineering-Plattform von Siemens. Es vereint SPS-Programmierung, HMI-Konfiguration, Antriebsparametrierung und Netzwerkkonfiguration in einer einzigen Oberfläche. Zusätzlich zu den klassischen IEC-Sprachen unterstützt das TIA Portal SCL und GRAPH sowie moderne Features wie Bibliotheksmanagement, Versionskontrolle und die virtuelle Inbetriebnahme mit digitalem Zwilling. Für die Steuerungs- und Automatisierungstechnik in modernen Produktionsumgebungen ist das TIA Portal heute der Standard.

Welche S7-1500-Variante passt zu welchem Anwendungsfall?

Die S7-1500-Familie umfasst mehrere Varianten, die auf unterschiedliche Anforderungen zugeschnitten sind. Die Wahl der richtigen Variante hängt von Faktoren wie Rechenleistung, Sicherheitsanforderungen, Einbausituation und Kommunikationsbedarf ab.

Standard-CPUs (z.B. CPU 1511, CPU 1515, CPU 1518): Für allgemeine Automatisierungsaufgaben in der Fertigungstechnik. Die Leistungsklasse richtet sich nach Programmgröße und Zykluszeit-Anforderungen.
F-CPUs (Fail-Safe): Für Anwendungen mit funktionaler Sicherheit nach SIL 2/3 oder PL e. Sicherheitsprogramm und Standardprogramm laufen auf einer CPU.
T-CPUs (Technology): Für anspruchsvolle Motion-Control-Aufgaben mit integrierten Technologieobjekten für Positionierung, Synchronisation und Kurvenscheiben.
ET 200SP CPU: Kompakte Variante für dezentrale Steuerungsaufgaben direkt im Feld, ideal, wenn Platz im Schaltschrank begrenzt ist.
S7-1500 Software Controller: PC-basierte Steuerung ohne dedizierte Hardware-CPU, geeignet für softwarebasierte Automatisierungskonzepte.
S7-1500R/H (Redundant/Hochverfügbar): Für Prozesse, bei denen Stillstandszeiten nicht tolerierbar sind, beispielsweise in der Prozessindustrie oder kritischen Infrastruktur.

Für die meisten Modernisierungsprojekte aus der S7-300-Welt sind Standard- oder F-CPUs der S7-1500 die erste Wahl. Eine genaue Auslegung sollte auf Basis des konkreten Anlagenlayouts und der Anforderungen an Sicherheit und Performance erfolgen.

Wie KSV bei der Migration von S7-300 auf S7-1500 unterstützt

Wir bei KSV begleiten Industrieunternehmen durch den gesamten Migrationsprozess, von der ersten Bestandsaufnahme bis zur erfolgreichen Inbetriebnahme der neuen Steuerungsinfrastruktur. Als zertifizierter Siemens Solution Partner für Factory Automation verfügen wir über nachgewiesene Kompetenz mit beiden Plattformen und kennen die typischen Stolpersteine einer S7-300-zu-S7-1500-Migration aus der Praxis.

Unser Leistungsangebot im Bereich Automatisierungstechnik umfasst konkret:

Analyse und Bewertung bestehender S7-300-Programme und Hardwarekonfigurationen
Planung der Migration inklusive Kosten-Nutzen-Abwägung und Zeitplanung
Anpassung und Neustrukturierung der Steuerungssoftware im TIA Portal
Konstruktion und Fertigung neuer Steuerschränke für die S7-1500-Hardware
Inbetriebnahme, Funktionstest und Abnahme vor Ort
Schulung Ihrer Mitarbeiter im Umgang mit der neuen Steuerungsplattform

Ob es sich um eine einzelne Maschine oder eine komplette Fertigungslinie handelt: Wir liefern die gesamte Automatisierung aus einer Hand. Sprechen Sie uns an und lassen Sie uns gemeinsam den richtigen Migrationspfad für Ihre Anlage entwickeln.
