Welche Isolationsüberwachungssysteme eignen sich für IT-Netze im Krankenhaus?

In medizinischen Einrichtungen zählt die Versorgungssicherheit zu den absoluten Grundvoraussetzungen. Besonders in Operationssälen, Intensivstationen und anderen patientennahen Bereichen kann ein Stromausfall oder ein Isolationsfehler lebensbedrohliche Folgen haben. Genau hier kommen Isolationsüberwachungssysteme für IT-Netze im Krankenhaus ins Spiel. Sie überwachen kontinuierlich den Isolationszustand des Netzes und ermöglichen es, Fehler frühzeitig zu erkennen, ohne die Versorgung sofort zu unterbrechen. Doch welche Systeme eignen sich für welche Bereiche, und worauf kommt es bei Planung und Integration an?

Dieser Beitrag gibt einen praxisnahen Überblick über die wesentlichen Anforderungen, verfügbaren Gerätetypen und häufigen Planungsfehler rund um die Isolationsüberwachung in medizinischen IT-Netzen. Ob Neubau oder Modernisierung einer bestehenden Anlage: Die richtige Systemwahl und eine durchdachte Integration sind entscheidend für Patientensicherheit und Betriebssicherheit gleichermaßen.

Anforderungen an Isolationsüberwachung in medizinischen Bereichen

Medizinische Bereiche unterliegen deutlich strengeren elektrotechnischen Anforderungen als gewöhnliche Industrieanlagen. Die Norm IEC 61557-8 definiert die Mindestanforderungen an Isolationsüberwachungsgeräte (IMDs) für IT-Netze, die in medizinischen Umgebungen eingesetzt werden. Ergänzend dazu regelt die DIN VDE 0100-710 den Aufbau der elektrischen Anlage in medizinisch genutzten Bereichen der Gebäudetechnik.

In Bereichen der Gruppe 2, also dort, wo Patienten direkt am Herzen oder an anderen lebenswichtigen Organen behandelt werden, ist der Einsatz eines IT-Netzes mit kontinuierlicher Isolationsüberwachung verpflichtend. Das IT-Netz hat den entscheidenden Vorteil, dass bei einem ersten Isolationsfehler keine automatische Abschaltung erfolgt. Stattdessen wird ein Alarm ausgelöst, der dem Personal Zeit gibt, geordnet zu reagieren, ohne die laufende Versorgung zu gefährden. Die medizinische Stromversorgung bleibt damit auch im Fehlerfall stabil.

Gerätetypen und ihre Einsatzbereiche im Klinikbetrieb

Nicht jedes Isolationsüberwachungsgerät ist für jeden Bereich gleichermaßen geeignet. Die Auswahl hängt von der Netzgröße, den angeschlossenen Verbrauchern und den spezifischen Anforderungen des jeweiligen Klinikbereichs ab.

Isolationswächter für Standard-IT-Netze

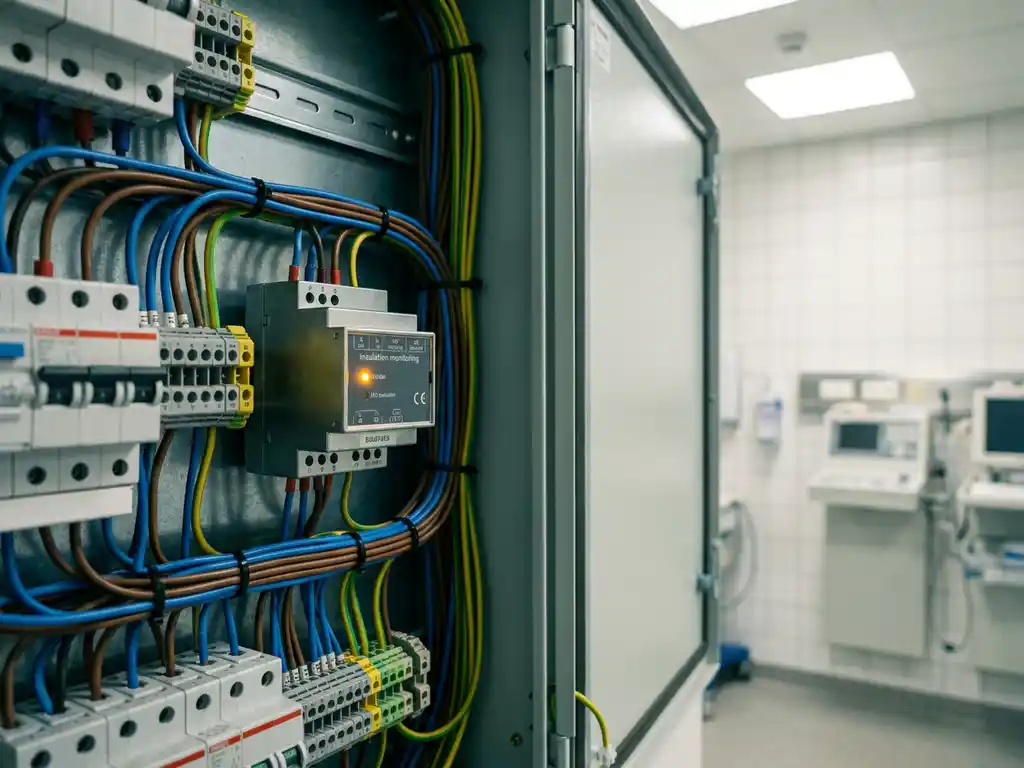

Für typische medizinische IT-Netze in Operationssälen und Intensivstationen werden Isolationswächter eingesetzt, die kontinuierlich den Isolationswiderstand zwischen den aktiven Leitern und dem Schutzleiter messen. Geräte dieser Kategorie müssen gemäß IEC 61557-8 einen Ansprechwert von mindestens 50 kOhm aufweisen. Bekannte Hersteller wie Bender, Dold oder Schleicher bieten speziell für den medizinischen Einsatz zertifizierte Geräte an, die zusätzlich Kapazitäten und Leckströme erfassen können.

Leitungsfehlersuchgeräte (EDS-Systeme)

Ergänzend zum Isolationswächter ermöglichen sogenannte EDS-Systeme (Electrical Differential System) die genaue Ortung eines Isolationsfehlers im Netz. Während der Isolationswächter lediglich anzeigt, dass ein Fehler vorliegt, lokalisiert das EDS-System den betroffenen Stromkreis. Das verkürzt die Reaktionszeit des Wartungspersonals erheblich und ist in größeren Kliniken mit komplexen Netzstrukturen besonders wertvoll.

Medizinische Trenntransformatoren mit integrierter Überwachung

In vielen Installationen ist der Isolationswächter direkt mit dem medizinischen Trenntransformator kombiniert. Diese Einheiten werden als vollständige Versorgungseinheiten geliefert und erfüllen die Anforderungen der DIN VDE 0100-710 als Systemlösung. Für kleinere Bereiche oder Nachrüstungen bieten sie eine kompakte und normkonforme Option.

Systemintegration und Alarmmanagement in der Gebäudeleittechnik

Ein Isolationsüberwachungssystem entfaltet seinen vollen Nutzen erst dann, wenn es sinnvoll in die übergeordnete Gebäudeleittechnik eingebunden ist. Die bloße Signalisierung eines Fehlers am Gerät selbst reicht im Krankenhausbetrieb nicht aus.

Moderne Systeme kommunizieren über Schnittstellen wie Modbus, BACnet oder LON mit der Gebäudeautomation. So lassen sich Alarme zentral visualisieren, dokumentieren und an das zuständige Personal weiterleiten. Besonders wichtig ist dabei die Priorisierung: Nicht jede Meldung erfordert sofortiges Eingreifen, aber ein kritischer Isolationsfehler in einem Operationssaal muss unmittelbar sichtbar und hörbar signalisiert werden. Die Energie- und Anlagentechnik spielt hier eine zentrale Rolle, denn nur eine durchdachte Planung der Kabelwege, Schaltschränke und Kommunikationsinfrastruktur stellt sicher, dass alle Signale zuverlässig ankommen.

Ein weiterer Aspekt ist die Protokollierung. Im Krankenhaus sind Wartungs- und Prüfnachweise gesetzlich vorgeschrieben. Systeme mit automatischer Ereignisspeicherung erleichtern die Dokumentation erheblich und unterstützen die wiederkehrenden Prüfungen nach DGUV Vorschrift 3.

Typische Planungsfehler und wie man sie vermeidet

Trotz klarer Normlage kommt es in der Praxis immer wieder zu Fehlern bei der Planung und Ausführung von Isolationsüberwachungssystemen in Krankenhäusern. Die häufigsten Probleme entstehen nicht durch mangelndes Wissen, sondern durch unzureichende Abstimmung zwischen den Gewerken.

Falsche Gerätewahl: Isolationsüberwachungsgeräte für Industrieanlagen erfüllen nicht automatisch die Anforderungen der IEC 61557-8 für medizinische Bereiche. Die Zertifizierung für den medizinischen Einsatz muss explizit vorliegen.
Zu hohe Netzkapazitäten: Moderne Geräte mit Schaltnetzteilen erzeugen hohe kapazitive Ableitströme. Wird die Gesamtkapazität des IT-Netzes zu groß, reagiert der Isolationswächter auf kapazitive Effekte statt auf echte Isolationsfehler. Eine sorgfältige Lastplanung ist unerlässlich.
Fehlende Abstimmung mit der Gebäudeleittechnik: Wenn Alarm- und Kommunikationsschnittstellen nicht von Anfang an in die Planung einbezogen werden, entstehen nachträgliche Insellösungen, die fehleranfällig und schwer zu warten sind.
Mangelnde Schulung des Pflegepersonals: Das technisch beste System nützt wenig, wenn das Personal die Alarmmeldungen nicht richtig interpretiert. Einweisungen und Schulungen sind fester Bestandteil einer vollständigen Inbetriebnahme.
Unzureichende Dokumentation: Fehlende Revisionsunterlagen erschweren spätere Wartungen und Erweiterungen erheblich. Schon in der Planungsphase sollte eine vollständige Dokumentationsstrategie festgelegt werden.

Modernisierung bestehender Krankenhausanlagen: Worauf es ankommt

Viele Krankenhäuser betreiben Elektroanlagen, die vor Jahrzehnten errichtet wurden und nun schrittweise modernisiert werden müssen. Die Herausforderung besteht darin, laufende Betriebsabläufe nicht zu unterbrechen und gleichzeitig normkonforme Zustände herzustellen.

Bei der Modernisierung der IT-Netz-Krankenhaus-Sicherheit sollte zunächst eine vollständige Bestandsaufnahme aller vorhandenen Isolationsüberwachungssysteme, Trenntransformatoren und Netzstrukturen erfolgen. Darauf aufbauend lässt sich ein Stufenplan entwickeln, der Bereich für Bereich modernisiert, ohne den Gesamtbetrieb zu gefährden. Besonders bewährt hat sich dabei ein Vorgehen, bei dem neue Systeme zunächst parallel zu bestehenden betrieben werden, bevor die alten Komponenten endgültig abgelöst werden.

Ein weiterer Aspekt ist die Zukunftssicherheit. Wer heute modernisiert, sollte Systeme wählen, die über offene Kommunikationsschnittstellen verfügen und erweiterbar sind. Die Medizintechnik Elektrotechnik entwickelt sich kontinuierlich weiter, und eine flexible Infrastruktur vermeidet teure Nachrüstungen in wenigen Jahren. Auch die Integration von Energiemanagementsystemen gewinnt in Krankenhäusern zunehmend an Bedeutung, da Energieeffizienz und Versorgungssicherheit keine Gegensätze mehr sind.
