Fundamente für schwere Schaltanlagen müssen die statischen und dynamischen Lasten der Anlage sicher aufnehmen, gleichmäßig verteilen und dabei dauerhaft standsicher bleiben. Für Niederspannungsschaltanlagen bis 7.000 Ampere und Mittelspannungsanlagen gelten dabei besonders hohe Anforderungen, da Gewicht, Schwingungen und Betriebstemperaturen dauerhaft auf die Tragkonstruktion einwirken. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Fundamentanforderungen bei Schaltanlagen Schritt für Schritt.
Welche Lasten müssen Fundamente bei schweren Schaltanlagen tragen?
Fundamente für schwere Schaltanlagen müssen drei Lastarten gleichzeitig aufnehmen: das Eigengewicht der Anlage, dynamische Betriebslasten durch Schaltimpulse und Vibrationen sowie Wartungslasten durch Servicepersonal und Werkzeug. Bei großen Niederspannungsschaltanlagen kann das Gesamtgewicht mehrere Tonnen erreichen, weshalb die Flächenpressung des Untergrunds sorgfältig berechnet werden muss.
Das statische Eigengewicht ist dabei die größte und am einfachsten kalkulierbare Last. Schaltschränke, Transformatoren und die dazugehörigen Komponenten einer Niederspannungshauptverteilung (NSHV) bringen je nach Ausbaustufe erhebliche Gewichte mit. Hinzu kommen die Kabelgewichte, die bei großen Querschnitten und langen Trassen ebenfalls spürbar zur Gesamtlast beitragen.
Dynamische Lasten entstehen durch Schaltvorgänge, insbesondere bei Kurzschlussschutzeinrichtungen, die innerhalb von Millisekunden hohe Kräfte freisetzen. Im Bereich der Steuerungs- und Automatisierungstechnik erzeugen Mittelspannungsanlagen bei Schalthandlungen zusätzliche Stoßbelastungen, die das Fundament über die gesamte Betriebsdauer aushalten muss. Wartungslasten durch schwere Ersatzteile oder Prüfgeräte sind zwar temporär, müssen aber in der Auslegung berücksichtigt werden.
Welche Normen und Vorschriften gelten für Schaltanlagen-Fundamente?
Für die Aufstellung und das Fundament von Schaltanlagen gelten in Deutschland mehrere Regelwerke gleichzeitig. Die DIN EN 61439 regelt den Bau und die Prüfung von Niederspannungs-Schaltgerätekombinationen und enthält Anforderungen an die Aufstellbedingungen. Ergänzend dazu gelten die VDE-Richtlinien sowie herstellerspezifische Aufstellvorschriften, die verbindlich einzuhalten sind.
Für Mittelspannungsanlagen ist zusätzlich die DIN EN 62271 relevant, die unter anderem Anforderungen an die Umgebungsbedingungen und die mechanische Belastbarkeit des Aufstellorts definiert. Bauordnungsrechtlich müssen die Vorgaben der jeweiligen Landesbauordnung eingehalten werden, insbesondere wenn Schaltanlagen in separaten Trafohäuschen oder Übergabestationen errichtet werden.
Praktisch bedeutet das: Der Aufstellort muss so beschaffen sein, dass die Anlage sicher zugänglich ist, ausreichend belüftet wird und die zulässige Bodenpressung nicht überschritten wird. Hersteller geben in ihren technischen Dokumentationen konkrete Mindestwerte für die Tragfähigkeit des Untergrunds vor, die als verbindliche Grundlage für die Fundamentplanung dienen.
Wie wird ein Fundament für eine Schaltanlage richtig geplant?
Eine fachgerechte Fundamentplanung für Schaltanlagen beginnt mit der Ermittlung der Gesamtlast und der Lastverteilung über die Standfläche der Anlage. Daraus ergibt sich die erforderliche Tragfähigkeit des Untergrunds, die mit einem Bodengutachten oder einer bautechnischen Prüfung verifiziert werden sollte. Anschließend werden Fundamentrahmen, Kabeleinführungen und Erdungsanschlüsse koordiniert geplant.
Schritt 1: Lastermittlung und Untergrundprüfung
Zunächst werden alle relevanten Gewichte zusammengestellt: Schaltschränke, Transformatoren, Kabel und Zubehör. Diese Gesamtlast wird auf die Standfläche der Anlage bezogen, um die Flächenpressung in Kilonewton pro Quadratmeter zu ermitteln. Der vorhandene Untergrund muss diese Flächenpressung dauerhaft aufnehmen können, ohne sich zu setzen oder zu verformen.
Schritt 2: Fundamentrahmen und Kabeleinführungen

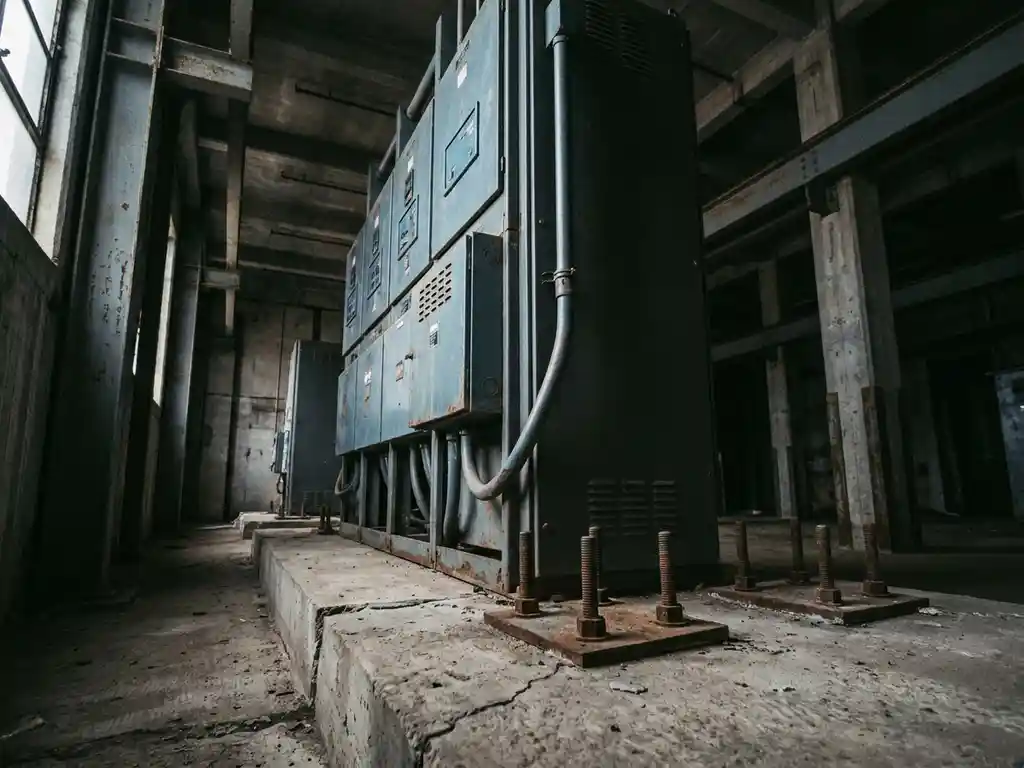

Schaltanlagen werden in der Regel auf Fundamentrahmen aus Stahl oder in Beton eingelassenen Schwellen montiert. Diese Rahmen gleichen Unebenheiten aus, ermöglichen eine exakte Ausrichtung der Anlage und schaffen die Voraussetzung für die spätere Kabeleinführung von unten. Kabelkanäle, Bodenöffnungen und Schutzrohre müssen bereits in der Fundamentplanung berücksichtigt werden, da nachträgliche Änderungen am Beton aufwendig und kostspielig sind.
Schritt 3: Erdung und Potentialausgleich
Ein wesentlicher Bestandteil der Fundamentplanung ist die Integration des Erdungssystems. Erdungsleiter und Potentialausgleichsschienen müssen so im Fundament verankert werden, dass sie dauerhaft Kontakt haben und den Anforderungen der VDE-Richtlinien entsprechen. Eine korrekte Erdung ist nicht nur eine Sicherheitsanforderung, sondern auch Voraussetzung für den bestimmungsgemäßen Betrieb der Schaltanlage.
Welche Bodenbeläge und Oberflächenanforderungen sind zulässig?
Zulässige Bodenbeläge im Bereich von Schaltanlagen müssen rutschfest, elektrisch ableitfähig oder isolierend sein, je nach Schutzkonzept, und dauerhaft beständig gegen Öle, Kühlmittel und mechanische Beanspruchung. Beschichteter Industriebeton, antistatische Epoxidharzbeschichtungen und spezielle Gitterroste sind typische Lösungen in der Praxis.
Für Niederspannungsschaltanlagen wird häufig ein isolierender Bodenbelag gewählt, der als zusätzlicher Schutz vor elektrischen Fehlströmen dient. Bei Mittelspannungsanlagen schreibt die DIN EN 62271 in vielen Fällen isolierende Matten oder Bodenbeläge vor, die das Schrittspannungsrisiko minimieren. Der Belag muss außerdem so ausgeführt sein, dass er unter der Last der Anlage nicht nachgibt oder reißt.
Fugen, Übergänge und Kabeleinführungen im Boden müssen sauber abgedichtet sein, um das Eindringen von Feuchtigkeit oder Ungeziefer zu verhindern. Feuchte Böden sind eine der häufigsten Ursachen für Isolationsfehler und Korrosionsschäden an Schaltanlagen, weshalb Abdichtungsmaßnahmen nicht als optionale Extras, sondern als fester Bestandteil der Fundamentplanung behandelt werden sollten.
Was passiert, wenn Fundamentanforderungen nicht eingehalten werden?
Werden die Fundamentanforderungen für Schaltanlagen nicht eingehalten, drohen Setzungsschäden, Fehlausrichtungen der Anlage, erhöhter Verschleiß an Verbindungen und im schlimmsten Fall der Ausfall der gesamten Energieversorgung. Darüber hinaus erlischt in vielen Fällen die Herstellergarantie, und die Betriebserlaubnis der Anlage kann gefährdet sein.
Setzungen im Untergrund führen dazu, dass sich Schaltschränke verziehen, Türen schwergängig werden und Busverbindungen unter mechanische Spannung geraten. Diese schleichenden Schäden sind oft schwer zu erkennen und können über Monate hinweg unbemerkt bleiben, bis es zu einem Ausfall oder einem gefährlichen Betriebszustand kommt. Besonders kritisch ist das bei Anlagen, die im Rahmen der Energie- und Anlagentechnik die Energieversorgung von Produktionslinien sicherstellen, da jeder Ausfall direkte wirtschaftliche Folgen hat.
Aus haftungsrechtlicher Sicht ist die Nichteinhaltung von Normen und Herstellervorgaben ein erhebliches Risiko. Im Schadensfall kann der Betreiber zur Verantwortung gezogen werden, wenn nachgewiesen wird, dass die Aufstellbedingungen nicht den geltenden Vorschriften entsprachen. Eine sorgfältige Dokumentation der Fundamentplanung und der Abnahme ist daher nicht nur technisch, sondern auch rechtlich wichtig.
Wann sollte ein Fachbetrieb die Fundamentplanung übernehmen?
Ein Fachbetrieb sollte die Fundamentplanung immer dann übernehmen, wenn schwere Schaltanlagen mit hohen Anschlussleistungen, Mittelspannungskomponenten oder komplexen Kabelführungen installiert werden. Auch bei der Modernisierung bestehender Anlagen oder bei beengten Platzverhältnissen ist fachkundige Unterstützung unverzichtbar, um Fehler zu vermeiden, die später nur mit hohem Aufwand zu beheben sind.
Für mittelständische Produktionsunternehmen, die ihre Fertigungslinien modernisieren oder neue Produktionsbereiche erschließen, ist die Fundamentplanung oft ein unterschätzter Faktor. Der Fokus liegt häufig auf der Technik der Anlage selbst, während die Aufstellbedingungen erst spät in der Projektplanung berücksichtigt werden. Das führt zu Verzögerungen, Mehrkosten und im schlimmsten Fall zu einer Neuplanung des Fundaments nach bereits erfolgtem Betonieren.
Ein erfahrener Fachbetrieb bringt nicht nur das elektrotechnische Know-how mit, sondern koordiniert auch die Schnittstellen zwischen Bau, Elektrotechnik und Herstellervorgaben. Das spart Zeit, verhindert teure Nacharbeiten und stellt sicher, dass die Anlage vom ersten Betriebstag an normgerecht und sicher läuft. Mehr über unsere Arbeitsweise erfahren Sie auf unserer Unternehmensseite.
Wie wir bei KSV die Fundamentplanung für Schaltanlagen unterstützen
Als erfahrener Spezialist für Energieverteilungssysteme und Schaltanlagen begleiten wir Industrieunternehmen von der ersten Planung bis zur Inbetriebnahme, einschließlich aller Anforderungen an den Aufstellort. Unsere Leistungen rund um die Fundamentplanung und Schaltanlagen-Installation umfassen konkret:
- Lastermittlung und Fundamentberatung: Wir berechnen die Gesamtlasten Ihrer Schaltanlage und beraten Sie zu den baulichen Anforderungen, bevor der erste Spatenstich erfolgt.
- Koordination von Kabeleinführungen und Erdungssystemen: Wir planen Kabelkanäle, Bodenöffnungen und Erdungsleiter so, dass sie normgerecht und dauerhaft sicher ausgeführt sind.
- Niederspannungsschaltanlagen bis 7.000 Ampere: Ob Neuinstallation oder Modernisierung bestehender Anlagen, wir liefern und installieren Schaltanlagen, die auf Ihre spezifischen Aufstellbedingungen abgestimmt sind.
- Mittelspannungsanlagen und Trafohäuschen: Von der Planung der Übergabestation bis zur Inbetriebnahme übernehmen wir alle Leistungen aus einer Hand.
- Wartung, Inspektion und Fernwartetechnik: Auch nach der Installation bleiben wir Ihr Partner für den sicheren Betrieb der Anlage.
Wenn Sie ein Projekt planen, bei dem schwere Schaltanlagen installiert oder modernisiert werden sollen, sprechen Sie uns gerne an. Wir freuen uns darauf, gemeinsam mit Ihnen eine Lösung zu entwickeln, die technisch überzeugt und langfristig zuverlässig funktioniert.
