Tier-3-Rechenzentren erfordern eine vollständige N+1-Redundanz auf allen kritischen Infrastrukturebenen, einschließlich Stromversorgung, Kühlung und Netzwerkanbindung. Das bedeutet: Für jede aktive Komponente muss mindestens eine weitere Einheit als Reserve bereitstehen, sodass Wartungsarbeiten und einzelne Komponentenausfälle den laufenden Betrieb nicht unterbrechen. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Planung, Kosten und Eignung von Tier-3-Rechenzentren.
Was unterscheidet Tier-3-Redundanz von Tier-2-Konzepten?
Der entscheidende Unterschied zwischen Tier-3- und Tier-2-Rechenzentren liegt in der Wartungsfähigkeit ohne Betriebsunterbrechung. Tier-3 verlangt concurrent maintainability: Jede Komponente der kritischen Infrastruktur kann gewartet, ausgetauscht oder überprüft werden, während der Betrieb weiterläuft. Tier-2 bietet zwar redundante Kapazitäten, setzt aber für Wartungsarbeiten in der Regel eine geplante Abschaltung voraus.
In der Praxis bedeutet das: Ein Tier-2-Rechenzentrum verfügt über redundante Komponenten, die jedoch nicht vollständig voneinander entkoppelt sind. Fällt ein Wartungsfenster an, müssen Systeme offline gehen. Tier-3 hingegen arbeitet mit mehreren unabhängigen Versorgungspfaden, von denen im Normalbetrieb mindestens einer aktiv ist und ein weiterer jederzeit aktiviert werden kann.
Tier-2 erreicht eine Verfügbarkeit von etwa 99,741 Prozent, was rund 22 Stunden ungeplante Ausfallzeit pro Jahr entspricht. Tier-3 zielt auf 99,982 Prozent ab, also weniger als 1,6 Stunden Ausfallzeit jährlich. Dieser Unterschied klingt marginal, kann aber für Unternehmen mit kritischen Anwendungen den Unterschied zwischen einem tolerierbaren Ereignis und einem erheblichen wirtschaftlichen Schaden bedeuten.
Welche Redundanzebenen schreibt das Uptime Institute für Tier 3 vor?
Das Uptime Institute schreibt für die Tier-3-Zertifizierung N+1-Redundanz auf allen kritischen Infrastrukturebenen vor. Das bedeutet: Für jede aktive Einheit muss eine zusätzliche Reserveeinheit vorhanden sein. Darüber hinaus fordert das Uptime Institute mehrere unabhängige Versorgungspfade, wobei im Normalbetrieb genau ein Pfad aktiv ist.
Die Redundanzanforderungen betreffen konkret folgende Ebenen:
- Stromversorgung: Mehrere unabhängige Einspeisepfade, unterbrechungsfreie Stromversorgung (USV) mit N+1-Auslegung, Notstromaggregate mit ausreichend dimensioniertem Kraftstoffvorrat
- Kühlung: N+1-Redundanz bei Kältemaschinen, Pumpen und Kühlgeräten, unabhängige Kühlkreisläufe
- Netzwerkanbindung: Mindestens zwei unabhängige Datenleitungen von verschiedenen Anbietern über getrennte Trassen
- Mechanische Infrastruktur: Redundante Verteiler, Schaltanlagen und Transformatoren
Wichtig: Das Uptime Institute unterscheidet bei Tier 3 ausdrücklich zwischen der Verfügbarkeit redundanter Kapazität und der tatsächlichen Nutzung. Im Normalbetrieb laufen nicht alle Pfade gleichzeitig aktiv, sondern stehen als sofort aktivierbare Reserve bereit. Erst bei Tier 4 sind alle Pfade dauerhaft aktiv und voneinander vollständig fault-tolerant isoliert.
Wie funktioniert die Stromversorgungsredundanz in einem Tier-3-Rechenzentrum?

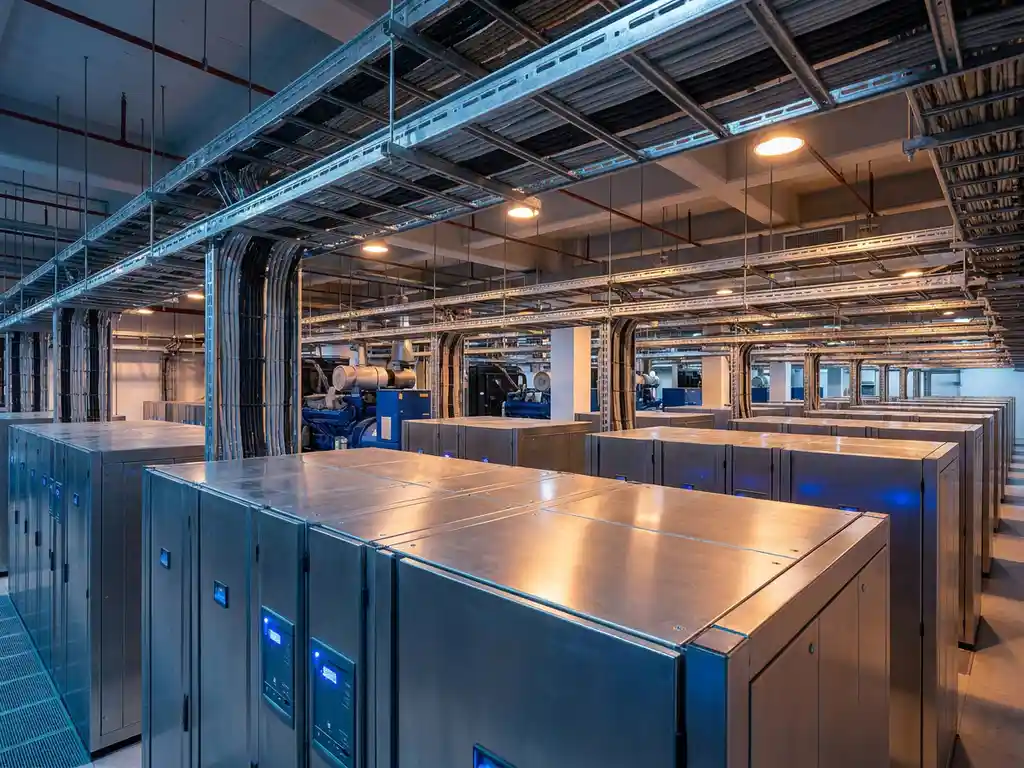

Die Stromversorgungsredundanz in einem Tier-3-Rechenzentrum basiert auf mehreren unabhängigen Einspeisepfaden, die über separate Transformatoren, Mittelspannungsschaltanlagen und Niederspannungshauptverteilungen geführt werden. Im Normalbetrieb versorgt ein Pfad die Last; der zweite Pfad ist betriebsbereit und kann bei Bedarf sofort übernehmen. Mehr über unsere Leistungen im Bereich Energie- und Anlagentechnik erfahren Sie auf unserer Website.
Aufbau der unterbrechungsfreien Stromversorgung
Das Herzstück der Stromversorgungsredundanz bildet die USV-Anlage in N+1-Auslegung. Mehrere USV-Module arbeiten parallel, sodass der Ausfall eines einzelnen Moduls keine Unterbrechung verursacht. Die USV überbrückt den Zeitraum zwischen dem Ausfall der Netzeinspeisung und dem Anlaufen des Notstromaggregats, typischerweise zwischen 10 und 20 Minuten.
Notstromversorgung und Schaltanlagen
Notstromaggregate übernehmen bei längerem Netzausfall die Versorgung. Für den Tier-3-Betrieb sind mindestens N+1 Aggregate erforderlich, die regelmäßig unter Last getestet werden müssen. Die Niederspannungshauptverteilung muss so ausgelegt sein, dass sie Ströme von mehreren tausend Ampere sicher verteilt und dabei alle relevanten VDE-Normen erfüllt. Schaltanlagen bis 7.000 Ampere sind in dieser Infrastruktur keine Seltenheit. Entscheidend ist, dass die gesamte Verteilungsstruktur vom Mittelspannungseinspeisepunkt bis zur Unterverteilung lückenlos geplant und dimensioniert wird, damit im Fehlerfall keine Schwachstelle die Redundanz untergräbt.
Welche Kühlungsredundanz ist für den Tier-3-Betrieb notwendig?
Für den Tier-3-Betrieb ist eine N+1-Kühlungsredundanz auf jeder Ebene des Kühlsystems erforderlich. Das umfasst Kältemaschinen, Pumpen, Kühlgeräte in den Serverräumen sowie die zugehörigen Rohrleitungssysteme. Jede dieser Komponenten muss einzeln gewartet werden können, ohne den Kühlbetrieb zu unterbrechen.
In der Praxis werden Kühlsysteme für Tier-3-Rechenzentren typischerweise so konzipiert:
- Mehrere Kältemaschinen mit gemeinsamer Kapazitätsreserve, sodass eine Maschine ausfallen oder gewartet werden kann, ohne die Gesamtkühlleistung zu gefährden
- Redundante Pumpensysteme mit automatischer Umschaltung bei Ausfall
- Getrennte Kühlwasserkreisläufe für IT-Last und Gebäudekühlung, um gegenseitige Beeinflussung zu vermeiden
- Computer Room Air Handling Units (CRAHs) oder Computer Room Air Conditioning Units (CRACs) in N+1-Auslegung
Ein häufig unterschätzter Aspekt ist die Rohrleitungsführung. Redundante Kühlkreisläufe müssen physisch getrennt geführt werden, damit ein einzelnes Leckage-Ereignis oder ein mechanischer Schaden nicht beide Pfade gleichzeitig betrifft. Die Steuerungs- und Automatisierungstechnik des Kühlsystems muss ebenfalls redundant ausgelegt sein, da ein Steuerungsausfall trotz intakter Hardware die Kühlung lahmlegen kann.
Was kostet der Aufbau eines Tier-3-konformen Rechenzentrums?
Der Aufbau eines Tier-3-konformen Rechenzentrums kostet je nach Größe, Standort und technischer Ausstattung typischerweise mehrere Millionen Euro. Für ein mittelgroßes Rechenzentrum mit einer IT-Last von 1 bis 5 Megawatt sind Gesamtinvestitionen im zweistelligen Millionenbereich realistisch. Die Redundanzanforderungen erhöhen die Baukosten gegenüber einem Tier-2-Konzept erfahrungsgemäß um 20 bis 40 Prozent.
Die wesentlichen Kostentreiber im Tier-3-Bau sind:
- Elektrische Infrastruktur: Doppelte Einspeisepfade, USV-Anlagen in N+1-Auslegung, Notstromaggregate und die zugehörigen Schaltanlagen machen einen erheblichen Teil der Investition aus
- Kühlsysteme: Redundante Kältemaschinen und Verteilsysteme sind kapitalintensiv, insbesondere wenn energieeffiziente Technologien wie freie Kühlung integriert werden sollen
- Planung und Zertifizierung: Die Tier-3-Zertifizierung durch das Uptime Institute erfordert eine umfangreiche Dokumentation und externe Prüfung, die zusätzliche Kosten verursacht
- Brandschutz und Sicherheit: Redundante Brandmelde- und Löschanlagen sowie Zutrittskontrollsysteme sind Pflichtbestandteile
Betriebskosten spielen ebenfalls eine wichtige Rolle: Redundante Systeme verbrauchen auch im Standby-Betrieb Energie. Ein schlechter Power Usage Effectiveness (PUE)-Wert kann die Betriebskosten über die Lebensdauer eines Rechenzentrums deutlich in die Höhe treiben. Eine effiziente Planung der Energieverteilung und des Kühlsystems zahlt sich daher langfristig aus.
Wann sollte ein Unternehmen auf ein Tier-3-Rechenzentrum setzen?
Ein Unternehmen sollte auf ein Tier-3-Rechenzentrum setzen, wenn Ausfallzeiten direkte und erhebliche wirtschaftliche oder operative Schäden verursachen würden. Das betrifft vor allem Unternehmen mit geschäftskritischen Anwendungen, die rund um die Uhr verfügbar sein müssen, wie etwa Produktionssteuerungssysteme, Finanzanwendungen, E-Commerce-Plattformen oder medizinische Informationssysteme.
Konkrete Indikatoren, die für Tier 3 sprechen:
- Jede Stunde Ausfallzeit verursacht messbare Umsatzverluste oder Produktionsstopps
- Regulatorische Anforderungen schreiben eine Mindestverfügbarkeit vor, die Tier 2 nicht sicher erfüllen kann
- Wartungsarbeiten an der IT-Infrastruktur sollen ohne Abschaltfenster möglich sein
- Das Unternehmen betreibt mehrere Standorte oder Produktionslinien, die zentral gesteuert werden
- Datenverluste oder Systemunterbrechungen haben Auswirkungen auf Dritte, zum Beispiel Kunden oder Behörden
Unternehmen, die hingegen überwiegend unkritische Workloads betreiben oder deren Systeme tolerante Ausfallzeiten von mehreren Stunden pro Jahr akzeptieren können, fahren mit Tier-2-Infrastruktur wirtschaftlicher. Die Entscheidung für Tier 3 sollte immer auf einer fundierten Risikoanalyse basieren, die Ausfallkosten den Mehrkosten der Redundanzinfrastruktur gegenüberstellt.
Wie KSV bei der Planung redundanter Rechenzentrumsinfrastruktur unterstützt
Redundante Rechenzentrumsinfrastruktur steht und fällt mit der Qualität der elektrotechnischen Planung. Wir bei KSV begleiten Unternehmen von der ersten Konzeptphase bis zur Inbetriebnahme und übernehmen dabei alle kritischen Gewerke aus einer Hand:
- Mittelspannungsanlagen und Energieverteilung: Wir planen und realisieren den gesamten Versorgungsstrang von der Mittelspannungseinspeisung bis zur Unterverteilung, einschließlich redundanter Einspeisepfade und Schaltanlagen bis 7.000 Ampere
- Gebäudeleittechnik und Energiemanagement: Unsere Gebäudeautomationslösungen überwachen und steuern alle kritischen Parameter des Rechenzentrums, von der Stromversorgung bis zur Kühlung, und ermöglichen vorausschauende Wartung
- Steuerungs- und Automatisierungstechnik: Wir programmieren und integrieren die Steuerungssysteme, die im Fehlerfall automatisch auf redundante Pfade umschalten
- Planung nach VDE-Normen: Alle Anlagen werden normgerecht geplant, installiert und dokumentiert, was die Grundlage für eine spätere Tier-Zertifizierung bildet
Mit über 45 Jahren Erfahrung in der Elektrotechnik und einem Team von mehr als 185 Fachleuten sind wir der Partner, der komplexe Redundanzkonzepte nicht nur plant, sondern auch zuverlässig umsetzt. Sprechen Sie uns an und lassen Sie uns gemeinsam die elektrotechnische Grundlage für Ihr Tier-3-Rechenzentrum entwickeln.
