Welche Erdungskonzepte gibt es für Industrieanlagen?

Für Industrieanlagen gibt es im Wesentlichen drei normativ definierte Erdungskonzepte: Schutzerdung, Betriebserdung und Funktionserdung. Welches Konzept zum Einsatz kommt, hängt von den Sicherheitsanforderungen, den eingesetzten Betriebsmitteln und den elektromagnetischen Umgebungsbedingungen ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Erdungssysteme, Potentialausgleich und häufige Planungsfehler.

Welche Arten von Erdungssystemen unterscheidet die Norm?

Die Norm unterscheidet grundlegend zwischen drei Erdungssystemtypen: TN-Systemen, TT-Systemen und IT-Systemen. Diese Bezeichnungen beschreiben, wie der Sternpunkt des Versorgungsnetzes und die Körper der elektrischen Betriebsmittel geerdet sind. In der industriellen Praxis dominiert das TN-System, während das IT-System in sicherheitskritischen Bereichen eingesetzt wird.

Die Nomenklatur folgt einem klaren Schema: Der erste Buchstabe beschreibt die Erdung der Spannungsquelle, der zweite die Erdung der Anlage selbst.

TN-System: Der Sternpunkt der Quelle ist direkt geerdet. Die Körper der Betriebsmittel sind über einen Schutzleiter (PE) mit diesem Erdpunkt verbunden. Unterformen sind TN-C, TN-S und TN-C-S, die sich in der Führung von Neutral- und Schutzleiter unterscheiden.
TT-System: Der Sternpunkt ist geerdet, die Körper der Betriebsmittel aber über eine eigene, unabhängige Erdungsanlage. Dieses System erfordert in der Regel Fehlerstromschutzschalter.
IT-System: Der Sternpunkt ist nicht oder nur hochohmig geerdet. Ein erster Isolationsfehler führt nicht sofort zur Abschaltung, was in der Prozessindustrie und Medizintechnik genutzt wird, um die Versorgungskontinuität zu sichern.

Für Industrieanlagen in Deutschland sind die einschlägigen Anforderungen in der DIN VDE 0100-Reihe geregelt. Die Wahl des Netzsystems beeinflusst direkt, wie Schutzmaßnahmen, Erdungsanlage und Potentialausgleich ausgeführt werden müssen. Mehr über unser Unternehmen und unsere Expertise in der Planung normkonformer Industrieanlagen erfahren Sie auf unserer Website.

Was ist der Unterschied zwischen Schutzerdung und Betriebserdung?

Schutzerdung dient dem Personenschutz: Sie verbindet leitfähige Gehäuse und Körper von Betriebsmitteln mit der Erde, damit im Fehlerfall kein gefährliches Berührungspotential entsteht. Betriebserdung hingegen ist eine funktionale Maßnahme, die den ordnungsgemäßen Betrieb eines Betriebsmittels sicherstellt, etwa durch die Erdung des Sternpunkts eines Transformators.

Der Unterschied liegt also im Zweck, nicht in der technischen Ausführung:

Schutzerdung: Pflicht nach VDE für alle berührbaren leitfähigen Teile, die im Fehlerfall Spannung annehmen könnten. Sie schützt Menschen und Tiere vor Stromschlag.
Betriebserdung: Erdung eines aktiven Leiters oder Sternpunkts für die korrekte Funktion des Netzes oder Geräts. Sie ist keine Schutzmaßnahme im engeren Sinne, aber Voraussetzung für das definierte Funktionieren von Schutzeinrichtungen.

In der Praxis überschneiden sich beide Konzepte: Ein geerdeter Transformatorsternpunkt (Betriebserdung) ermöglicht erst das Ansprechen von Überstromschutzeinrichtungen bei einem Körperschluss, was wiederum den Personenschutz gewährleistet. Beide Erdungsarten müssen deshalb gemeinsam geplant und aufeinander abgestimmt werden – ein Kernbestandteil unserer Energie- und Anlagentechnik.

Wie funktioniert der Potentialausgleich in Industrieanlagen?

Der Potentialausgleich verbindet alle leitfähigen Teile einer Anlage miteinander und mit der Erdungsanlage, sodass im Fehlerfall keine gefährlichen Spannungsunterschiede zwischen berührbaren Teilen entstehen. Er ist das verbindende Element zwischen Schutzerdung, Betriebserdung und dem Schutz vor Überspannungen.

In Industrieanlagen unterscheidet die Norm zwischen zwei Ebenen:

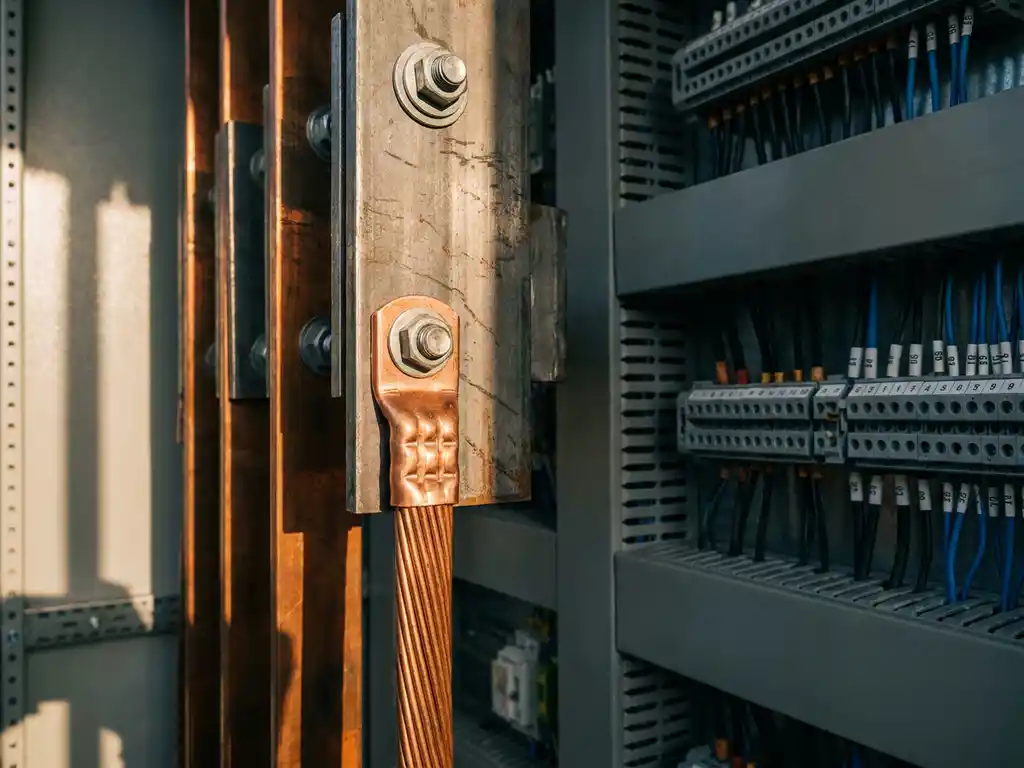

Hauptpotentialausgleich: Verbindet die Haupterdungsschiene mit allen eingehenden leitfähigen Installationen wie Wasser-, Gas- und Heizungsrohren sowie dem Schutzleiter der Einspeisung. Er wird einmalig an der Einführung ins Gebäude hergestellt.
Zusätzlicher Potentialausgleich: Wird in bestimmten Bereichen ergänzend eingesetzt, zum Beispiel in Bereichen mit erhöhter Gefährdung oder dort, wo die Abschaltbedingungen des Hauptpotentialausgleichs allein nicht ausreichen.

Für Produktionsanlagen bedeutet das konkret: Maschinenrahmen, Rohrleitungen, Kabeltrassen, Schaltschrankgehäuse und Stahlbaukonstruktionen werden über Potentialausgleichsleiter miteinander verbunden. Eine durchgängige und niederohmige Verbindung aller Teile ist dabei entscheidend. Unterbrechungen oder hochohmige Verbindungsstellen gefährden nicht nur den Personenschutz, sondern können auch zu Störungen in der Steuerungs- und Automatisierungstechnik führen.

Welches Erdungskonzept eignet sich für EMV-kritische Fertigungsumgebungen?

Für EMV-kritische Fertigungsumgebungen empfiehlt sich ein strukturiertes Erdungskonzept mit sternförmiger oder zonenbasierter Erdungsführung, kombiniert mit einem flächigen Potentialausgleich. Ziel ist es, Ausgleichsströme über Schutzleiter zu vermeiden und hochfrequente Störsignale gezielt abzuleiten, ohne Schleifen zu erzeugen, die als Empfangsantennen wirken.

Sternförmige Erdung

Bei der sternförmigen Erdung werden alle Schirmungen und Gehäuse auf einen zentralen Erdungspunkt zurückgeführt. Dieses Konzept verhindert Erdschleifen und eignet sich besonders für Anlagen mit empfindlicher Messelektronik, SPS-Systemen oder Signalverarbeitungskomponenten. Der Nachteil: Bei großen Anlagen werden die Erdungsleiter lang und damit selbst zu Störquellen bei hohen Frequenzen.

Zonenbasiertes Erdungskonzept

Moderne EMV-gerechte Industrieanlagen setzen auf ein zonenbasiertes Konzept: Die Anlage wird in EMV-Zonen unterteilt, innerhalb derer ein flächiger Potentialausgleich hergestellt wird. Zwischen den Zonen werden Schnittstellen definiert, an denen Überspannungsableiter und Filter eingesetzt werden. Dieses Konzept ist besonders für Anlagen geeignet, die sowohl leistungselektronische Antriebe als auch empfindliche Steuerungskomponenten betreiben, was in modernen Fertigungslinien der Regelfall ist.

Grundsätzlich gilt: Kabelschirme sollten beidseitig aufgelegt werden, wenn ein flächiger Potentialausgleich sichergestellt ist. Bei unzureichendem Potentialausgleich kann eine einseitige Auflegung sinnvoller sein, um Erdschleifen zu vermeiden. Die Entscheidung hängt von der konkreten Anlagentopologie ab.

Wann ist eine separate Funktionserde notwendig?

Eine separate Funktionserde ist notwendig, wenn Betriebsmittel eine definierte Erdverbindung für ihre korrekte Funktion benötigen, die von der Schutzerdung getrennt geführt werden muss. Typische Anwendungsfälle sind IT-Systeme, Telekommunikationsanlagen, Messsysteme mit hochempfindlichen Signalpfaden und bestimmte Frequenzumrichter.

In der Praxis tritt die Notwendigkeit einer separaten Funktionserde in folgenden Situationen auf:

Wenn Ableitströme aus Leistungselektronik oder Frequenzumrichtern die Signalqualität empfindlicher Messgeräte beeinträchtigen würden, falls alle Erdungen zusammengeführt werden.
Bei Anlagen mit galvanisch getrennten Stromkreisen, bei denen die Bezugspotentiale der Sekundärseite definiert geerdet werden müssen, ohne die Schutzleiterpfade zu beeinflussen.
In Laborumgebungen oder Prüfständen, wo Messgenauigkeit und Signalintegrität höchste Priorität haben.

Wichtig: Eine separate Funktionserde darf die Schutzmaßnahmen nicht beeinträchtigen. Sie muss so ausgeführt werden, dass im Fehlerfall keine gefährliche Potentialdifferenz zwischen Schutzerde und Funktionserde entstehen kann. In vielen Fällen werden beide Erdungen am Haupterdungspunkt zusammengeführt, aber über getrennte Leiter geführt, um Störkopplungen zu minimieren.

Welche Fehler bei der Erdungsplanung verursachen Anlagenprobleme?

Die häufigsten Erdungsplanungsfehler in Industrieanlagen sind unzureichender Potentialausgleich, fehlerhafte Schirmauflegung, Erdschleifen durch mehrfache Erdungspunkte sowie zu hohe Übergangswiderstände an Verbindungsstellen. Diese Fehler führen zu Störungen in der Steuerungstechnik, Fehlfunktionen von Antrieben und im schlimmsten Fall zu Personengefährdungen.

Konkret zeigen sich folgende Fehlerbilder besonders häufig:

Erdschleifen: Wenn leitfähige Teile über mehrere Wege mit der Erde verbunden sind, entstehen Schleifen, die Ausgleichsströme führen. Diese können Messsignale verfälschen und SPS-Eingänge stören.
Hochohmige Verbindungen: Korrosion, fehlende Zahnscheiben an lackierten Oberflächen oder lose Klemmen erhöhen den Übergangswiderstand. Im Fehlerfall kann dann kein ausreichender Fehlerstrom fließen, um Schutzeinrichtungen auszulösen.
Falsche Kabelführung: Schutz- und Signalleiter, die parallel auf engem Raum geführt werden, ohne ausreichende Trennung oder Schirmung, übertragen Störsignale induktiv oder kapazitiv.
Fehlende Dokumentation: Erdungsanlagen, die nicht vollständig dokumentiert sind, lassen sich bei Erweiterungen oder bei der Störungssuche nicht zuverlässig beurteilen. Änderungen an der Anlage können bestehende Erdungskonzepte unbemerkt beeinträchtigen.
Vernachlässigung der Hochfrequenzerdung: Wer nur die Niederfrequenz-Anforderungen der VDE 0100 im Blick hat, übersieht die EMV-relevanten Aspekte. Gerade bei modernen Anlagen mit Frequenzumrichtern und digitaler Steuerungstechnik ist die HF-taugliche Erdung entscheidend.

Eine regelmäßige Überprüfung der Erdungsanlage, einschließlich Widerstandsmessungen und visueller Inspektion aller Verbindungsstellen, ist deshalb fester Bestandteil einer vorausschauenden Anlagenwartung.

Wie wir bei KSV bei der Erdungsplanung für Industrieanlagen unterstützen

Ein durchdachtes Erdungskonzept ist die Grundlage für sichere, störungsfreie und normkonforme Industrieanlagen. Wir bei KSV begleiten Produktionsunternehmen und Fertigungsbetriebe von der ersten Planung bis zur Inbetriebnahme, und das aus einer Hand.

Unser Leistungsangebot im Bereich Erdungsplanung und Energieverteilung umfasst:

Analyse und Planung normkonformer Erdungsanlagen nach DIN VDE 0100 für neue und bestehende Industrieanlagen
EMV-gerechte Erdungskonzepte für Fertigungslinien mit Frequenzumrichtern, SPS-Systemen und Robotikanwendungen
Planung und Realisierung des Potentialausgleichs, einschließlich Haupt- und Zusatzpotentialausgleich
Netzberechnung und Netzanalyse zur Überprüfung von Abschaltbedingungen und Schutzkonzepten
Dokumentation und Messung von Erdungswiderständen als Grundlage für Wartung und Erweiterungen
Ganzheitliche Energie- und Anlagentechnik von der Mittelspannungseinspeisung bis zur Unterverteilung

Ob Neuplanung, Anlagenmodernisierung oder die Optimierung einer bestehenden Erdungsanlage: Sprechen Sie uns an. Wir freuen uns darauf, gemeinsam mit Ihnen eine Lösung zu entwickeln, die Ihre Anlage sicher, normenkonform und zukunftsfähig macht.
