Was ist eine Busbar-Trunking-System und wo wird es eingesetzt?

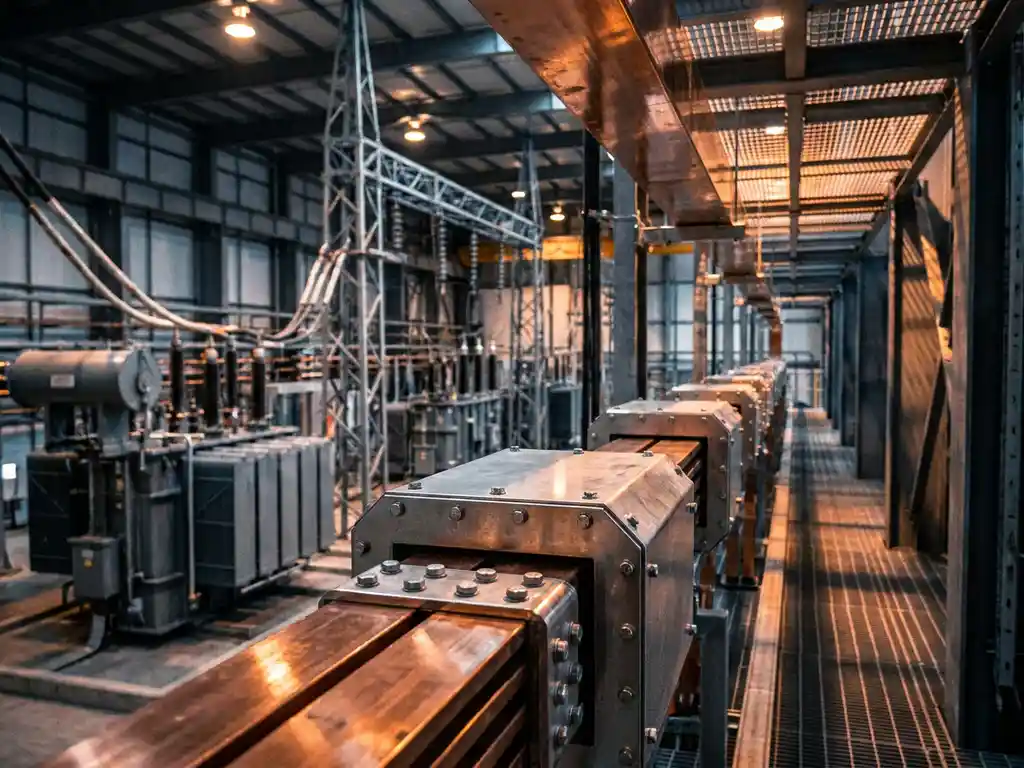

Ein Busbar-Trunking-System (auch Stromschienensystem genannt) ist eine vorkonfektionierte, modulare Methode zur Energieverteilung, bei der elektrischer Strom über metallische Sammelschienen in einem geschlossenen Gehäuse transportiert wird. Es ersetzt klassische Kabeltrassen in Gebäuden und Industrieanlagen und eignet sich besonders dort, wo hohe Stromstärken, Flexibilität und schnelle Installation gefragt sind. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Aufbau, Einsatzgebiete und Wirtschaftlichkeit dieser Technik.

Wie unterscheidet sich ein Busbar-Trunking-System von herkömmlicher Kabelinstallation?

Ein Busbar-Trunking-System unterscheidet sich von herkömmlicher Kabelinstallation vor allem durch seinen modularen Aufbau, die höhere Stromtragfähigkeit bei kompakten Abmessungen und die deutlich einfachere Erweiterbarkeit. Während klassische Kabelinstallationen feste, schwer veränderbare Leitungswege schaffen, lassen sich Stromschienensysteme flexibel umkonfigurieren und an veränderte Anforderungen anpassen.

Bei einer konventionellen Kabelinstallation werden einzelne Kabel in Kabelkanälen oder auf Kabelpritschen verlegt. Das bedeutet: Für jede Änderung am Stromnetz müssen Kabel ausgetauscht, neu verlegt oder ergänzt werden. Dieser Aufwand wächst mit der Anlagengröße erheblich.

Ein Stromschienensystem hingegen besteht aus vorgefertigten Segmenten, die direkt miteinander verbunden werden. Die wichtigsten Unterschiede im Überblick:

• Installationszeit: Busbar-Systeme lassen sich durch ihre Steckkonfiguration deutlich schneller montieren als aufwendige Kabelverlegungen.
• Flexibilität: Abgangskästen können entlang der Schiene an nahezu jeder Position angebracht werden, ohne die Hauptverbindung zu unterbrechen.
• Platzbedarf: Stromschienen benötigen bei gleicher Übertragungsleistung weniger Raum als Kabelbündel.
• Wärmeentwicklung: Die gleichmäßige Wärmeverteilung über die Schienenlänge reduziert lokale Hotspots und erhöht die Betriebssicherheit.
• Wartung: Fehlersuche und Inspektion sind bei Stromschienensystemen einfacher, da alle Komponenten zugänglich und klar strukturiert sind.

Für die Niederspannungsverteilung in größeren Anlagen ist das Busbar-Trunking-System daher häufig die technisch und wirtschaftlich überlegene Alternative zur klassischen Kabelinstallation. Mehr zu den Grundlagen moderner Energie- und Anlagentechnik finden Sie in unserem Fachbereich.

In welchen Industrien und Gebäudetypen wird ein Busbar-Trunking-System eingesetzt?

Busbar-Trunking-Systeme werden überall dort eingesetzt, wo große Mengen elektrischer Energie zuverlässig, flexibel und sicher verteilt werden müssen. Typische Einsatzbereiche sind Industrieproduktionsanlagen, Rechenzentren, Krankenhäuser, Einkaufszentren, Logistikzentren und Hochhäuser.

Industrielle Anwendungen

In der Fertigungs- und Prozessindustrie sind Stromschienensysteme besonders verbreitet. Produktionslinien, die regelmäßig umgebaut oder erweitert werden, profitieren enorm von der Flexibilität eines modularen Stromverteilungssystems. Typische Branchen sind:

• Automobilindustrie und Zulieferer
• Lebensmittel- und Getränkeproduktion
• Chemie- und Pharmaindustrie
• Metallverarbeitung und Schwerindustrie
• Papier- und Druckindustrie

Gewerbliche und öffentliche Gebäude

Auch im Bereich der gewerblichen Elektroinstallation gewinnen Busbar-Systeme an Bedeutung. In Hochhäusern werden sie als vertikale Steigtrassen eingesetzt, die Strom von der Hauptverteilung etagenweise nach oben verteilen. Rechenzentren nutzen Stromschienensysteme, um Serverreihen flexibel und sicher zu versorgen. Krankenhäuser schätzen die hohe Versorgungssicherheit und die schnelle Erweiterbarkeit bei Umbaumaßnahmen.

Welche Komponenten gehören zu einem Busbar-Trunking-System?

Ein Busbar-Trunking-System besteht aus mehreren standardisierten Modulen, die je nach Anforderung zusammengestellt werden. Zu den Kernkomponenten gehören die Stromschienensegmente selbst, Einspeiseeinheiten, Abgangskästen, Verbindungselemente sowie Abschluss- und Biegeelemente.

Im Einzelnen umfasst ein vollständiges Stromschienensystem folgende Bauteile:

• Stromschienensegmente: Gerade Abschnitte in verschiedenen Längen, die den Hauptteil der Energietrasse bilden. Sie bestehen aus Kupfer- oder Aluminiumleitern in einem isolierten Gehäuse.
• Einspeiseeinheit: Stellt die Verbindung zwischen der Niederspannungshauptverteilung und dem Busbar-System her.
• Abgangskästen: Ermöglichen die Entnahme von Strom an beliebigen Punkten entlang der Schiene. Sie sind mit Sicherungen oder Leistungsschaltern ausgestattet.
• Verbindungsstücke: Verbinden einzelne Segmente elektrisch und mechanisch sicher miteinander.
• Bogen- und T-Stücke: Ermöglichen Richtungsänderungen und Verzweigungen der Energietrasse.
• Abschlusselemente: Schließen das Ende der Schiene sicher ab und verhindern unbeabsichtigten Kontakt.
• Befestigungssysteme: Halterungen und Aufhängungen, die das System mechanisch an Decken, Wänden oder Trägern sichern.

Die Qualität der Verbindungsstücke und Abgangskästen ist entscheidend für die Betriebssicherheit des gesamten Systems. Hochwertige Komponenten gewährleisten niedrige Übergangswiderstände und damit eine effiziente, verlustfreie Energieübertragung.

Welche Stromstärken und Spannungsebenen unterstützt ein Busbar-Trunking-System?

Busbar-Trunking-Systeme sind für den Einsatz im Niederspannungsbereich ausgelegt und unterstützen typischerweise Spannungen bis 1.000 Volt. Die Stromstärken reichen je nach Systemtyp von etwa 25 Ampere für leichte Installationen bis zu mehreren tausend Ampere für industrielle Hochleistungsanwendungen.

In der Praxis unterscheidet man grob zwischen drei Leistungsklassen:

1. Leichte Systeme (25 bis 160 A): Geeignet für Bürogebäude, Beleuchtungsanlagen und kleinere gewerbliche Anwendungen.
2. Mittlere Systeme (160 bis 1.250 A): Eingesetzt in mittelgroßen Industriebetrieben, Einkaufszentren und Krankenhäusern.
3. Schwere Systeme (1.250 bis 6.300 A und mehr): Für energieintensive Industrieanlagen, große Rechenzentren und die Hauptverteilung in Hochhäusern.

Die gängige Nennspannung liegt bei 400/690 Volt Wechselstrom, was dem europäischen Niederspannungsnetz entspricht. Manche Hersteller bieten auch Systeme für spezielle Gleichstromversorgungen an, etwa für Anwendungen in der erneuerbaren Energietechnik oder in Rechenzentren mit DC-Infrastruktur.

Bei der Auswahl der richtigen Stromstärkenklasse spielen nicht nur der aktuelle Bedarf, sondern auch zukünftige Erweiterungen eine wichtige Rolle. Eine zu knapp dimensionierte Schiene lässt sich nur mit erheblichem Aufwand nachrüsten.

Wie wird ein Busbar-Trunking-System geplant und installiert?

Die Planung eines Busbar-Trunking-Systems beginnt mit einer genauen Bedarfsanalyse: Welche Lasten müssen versorgt werden, wo befinden sich die Abnahmepunkte, und wie können sich die Anforderungen in Zukunft verändern? Auf dieser Basis wird die Trasse dimensioniert, die Komponentenauswahl getroffen und der Installationsablauf festgelegt.

Planungsschritte im Überblick

Eine strukturierte Planung umfasst mehrere aufeinander aufbauende Schritte:

1. Lastanalyse: Ermittlung aller angeschlossenen Verbraucher, deren Leistungsaufnahme und Gleichzeitigkeitsfaktoren.
2. Trassierung: Festlegung des optimalen Verlaufs der Stromschiene unter Berücksichtigung von Gebäudestruktur, Brandschutzanforderungen und Zugänglichkeit.
3. Dimensionierung: Auswahl der passenden Stromstärkenklasse mit ausreichenden Reserven für zukünftige Erweiterungen.
4. Komponentenauswahl: Festlegung aller Segmente, Abgangskästen und Verbindungselemente auf Basis des Trassenplans.
5. Normenprüfung: Sicherstellung der Konformität mit relevanten Normen, insbesondere der IEC 61439 für Niederspannungsschaltanlagen.

Installation und Inbetriebnahme

Die Montage eines Stromschienensystems erfolgt in der Regel deutlich schneller als eine vergleichbare Kabelinstallation. Die vorgefertigten Segmente werden an den vorbereiteten Befestigungspunkten aufgehängt und durch Steckverbindungen miteinander gekoppelt. Abgangskästen lassen sich im laufenden Betrieb bei vielen Systemen nachrüsten, ohne die gesamte Trasse spannungsfrei schalten zu müssen.

Nach der Montage erfolgen Sichtprüfungen, Isolationsmessungen und Funktionskontrollen gemäß den geltenden VDE-Normen, bevor das System in Betrieb genommen wird. Eine sorgfältige Dokumentation aller Messwerte und Konfigurationen ist dabei unerlässlich für spätere Wartungs- und Prüfmaßnahmen. Für komplexe Anlagen empfiehlt sich zudem die frühzeitige Einbindung von Fachleuten aus der Steuerungs- und Automatisierungstechnik, um Energieverteilung und Prozesssteuerung optimal aufeinander abzustimmen.

Wann lohnt sich ein Busbar-Trunking-System gegenüber einer Kabeltrasse?

Ein Busbar-Trunking-System lohnt sich gegenüber einer klassischen Kabeltrasse vor allem dann, wenn hohe Stromstärken übertragen werden müssen, die Anlage regelmäßig verändert wird oder eine schnelle Installation mit minimalem Platzbedarf gefragt ist. Ab etwa 400 bis 630 Ampere ist ein Stromschienensystem in den meisten Fällen wirtschaftlich vorteilhafter.

Konkrete Entscheidungskriterien für ein Busbar-System sind:

• Hohe Übertragungsleistung: Je höher der Strombedarf, desto unwirtschaftlicher werden parallele Kabelstränge im Vergleich zu einer einzigen dimensionierten Schiene.
• Flexibler Grundriss: Produktionshallen, die häufig umgebaut werden, profitieren von der einfachen Umpositionierung von Abgangskästen.
• Langer Übertragungsweg: Auf langen Strecken reduziert die kompakte Bauweise des Busbar-Systems Leitungsverluste und Installationskosten.
• Schneller Zeitplan: Wenn die Bauzeit knapp ist, bietet die Steckmontage klare Vorteile gegenüber aufwendiger Kabelverlegung.
• Erweiterungsplanung: Wenn bereits heute absehbar ist, dass die Anlage wachsen wird, ermöglicht ein Stromschienensystem einfache Kapazitätserweiterungen, ohne die Grundinstallation zu ersetzen.

Klassische Kabelinstallationen bleiben hingegen wirtschaftlich sinnvoll bei niedrigen Stromstärken, komplexen Trassenverläufen mit vielen Richtungsänderungen oder wenn nur wenige, fest definierte Abnahmepunkte versorgt werden müssen. Die Entscheidung sollte stets auf einer konkreten Kostenrechnung basieren, die Materialkosten, Installationszeit, Betriebskosten und Zukunftssicherheit berücksichtigt.
