Was ist zustandsbasierte Instandhaltung bei elektrischen Anlagen?

Zustandsbasierte Instandhaltung (englisch: condition-based maintenance) ist eine Instandhaltungsstrategie, bei der Wartungsmaßnahmen nicht nach einem festen Zeitplan, sondern auf Basis des tatsächlichen Zustands einer Anlage ausgelöst werden. Sensoren und Messsysteme erfassen kontinuierlich relevante Betriebsparameter, und erst wenn bestimmte Grenzwerte erreicht oder überschritten werden, wird eine Wartung eingeplant. Diese Strategie ist besonders für elektrische Anlagen in der Industrie relevant, weil sie ungeplante Ausfälle reduziert und Wartungsressourcen gezielt einsetzt. Die folgenden Abschnitte beleuchten die wichtigsten Fragen rund um Einführung, Funktionsweise und Nutzen dieser Instandhaltungsstrategie.

Wie unterscheidet sich zustandsbasierte Instandhaltung von zeitbasierter Wartung?

Der zentrale Unterschied liegt im Auslöser der Wartungsmaßnahme. Bei der zeitbasierten Wartung werden Intervalle starr festgelegt, zum Beispiel alle sechs Monate, unabhängig davon, ob eine Anlage tatsächlich Verschleiß zeigt. Bei der zustandsbasierten Instandhaltung hingegen entscheiden gemessene Betriebsdaten, wann eine Wartung notwendig ist. Gewartet wird, wenn der Zustand es erfordert, nicht wenn der Kalender es vorschreibt.

Das hat konkrete Auswirkungen auf Kosten und Verfügbarkeit. Zeitbasierte Wartung führt häufig dazu, dass Komponenten ausgetauscht werden, die noch voll funktionsfähig wären, oder dass Probleme zwischen zwei Wartungsterminen unentdeckt bleiben. Die zustandsbasierte Instandhaltung schließt beide Lücken: Sie verhindert unnötigen Austausch und erkennt kritische Veränderungen frühzeitig, bevor ein Ausfall eintritt.

In der Praxis ergänzen sich beide Ansätze oft. Für bestimmte sicherheitskritische Komponenten oder gesetzlich vorgeschriebene Prüfungen bleibt eine zeitbasierte Wartung sinnvoll. Für den Großteil der elektrischen Anlagen in Produktionsbetrieben bietet die zustandsbasierte Strategie jedoch deutliche Vorteile in Bezug auf Planbarkeit, Kosteneffizienz und Anlagenverfügbarkeit – insbesondere im Bereich der Energie- und Anlagentechnik.

Welche Parameter werden bei elektrischen Anlagen überwacht?

Bei der Anlagenüberwachung im Rahmen zustandsbasierter Instandhaltung werden elektrische, thermische und mechanische Parameter erfasst. Zu den wichtigsten Messgrößen gehören Strom, Spannung, Leistungsfaktor, Temperatur, Vibration, Isolationswiderstand und Oberschwingungsgehalt. Diese Parameter geben zuverlässig Auskunft über den tatsächlichen Betriebszustand einer elektrischen Anlage.

Elektrische und thermische Messgrößen

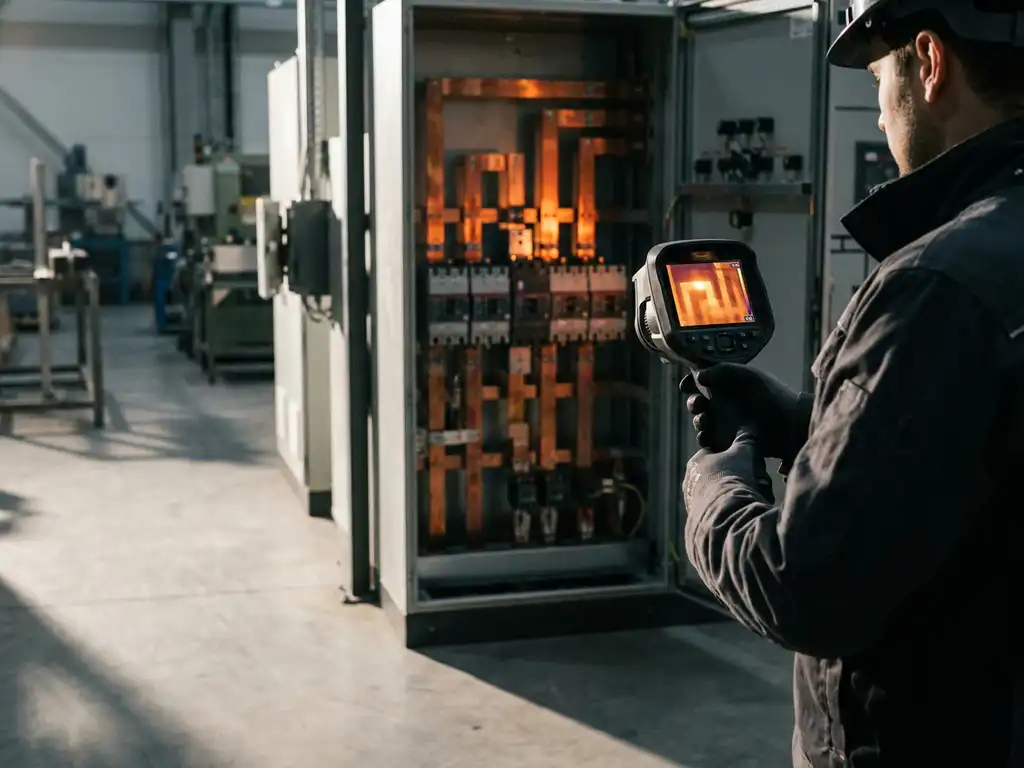

Spannungs- und Stromschwankungen sind frühe Indikatoren für Probleme in der Energieverteilung. Ein sinkender Leistungsfaktor kann auf Blindleistungsprobleme hinweisen, die die Anlage belasten. Die thermische Überwachung, etwa durch Infrarotsensoren oder Temperaturfühler an Schaltschränken und Transformatoren, zeigt Hotspots, die auf Kontaktprobleme, Überlast oder Isolationsschäden hindeuten, bevor ein Ausfall eintritt.

Mechanische und qualitative Messgrößen

Vibrationsmessungen sind besonders bei rotierenden Maschinen und Antriebssystemen relevant. Veränderte Schwingungsmuster deuten auf mechanischen Verschleiß, Unwucht oder Lagerschäden hin. Der Isolationswiderstand gibt Auskunft über den Zustand der elektrischen Isolierung, ein kritischer Parameter in feuchten oder chemisch belasteten Produktionsumgebungen. Oberschwingungen im Stromnetz können auf Störquellen hinweisen, die langfristig Schäden an empfindlichen Komponenten verursachen.

Wie funktioniert die Datenerfassung und -auswertung in der Praxis?

In der Praxis werden Sensoren direkt an oder in den elektrischen Anlagen installiert und übertragen ihre Messwerte kontinuierlich an ein zentrales Auswertungssystem. Dieses System vergleicht die eingehenden Daten mit definierten Grenzwerten und Trends. Überschreitungen oder auffällige Veränderungen lösen automatisch Alarme oder Wartungsempfehlungen aus.

Die technische Umsetzung variiert je nach Anlagengröße und Digitalisierungsgrad. In modernen Industrieumgebungen kommen häufig folgende Komponenten zum Einsatz:

• Intelligente Sensoren und Messgeräte, die Betriebsdaten in Echtzeit erfassen
• Edge-Computing-Einheiten, die Daten lokal vorverarbeiten und Latenzzeiten reduzieren
• SCADA-Systeme und Prozessleitsysteme, die eine übergeordnete Visualisierung und Auswertung ermöglichen
• Condition-Monitoring-Software, die Trends analysiert und Wartungsintervalle dynamisch anpasst

Ein entscheidender Aspekt ist die Qualität der Datenauswertung. Rohdaten allein haben wenig Aussagekraft, erst die Analyse von Trends über die Zeit zeigt, ob sich ein Parameter langsam verschlechtert oder ob ein plötzlicher Ausreißer vorliegt. Erfahrene Instandhaltungsteams kombinieren automatisierte Auswertung mit dem Fachwissen von Elektrotechnikern, die die Messdaten im Kontext der jeweiligen Anlage interpretieren können. Lösungen aus der Steuerungs- und Automatisierungstechnik spielen dabei eine zentrale Rolle, um Datenerfassung und Alarmierung nahtlos zu verbinden.

Wann lohnt sich zustandsbasierte Instandhaltung für Produktionsanlagen?

Zustandsbasierte Instandhaltung lohnt sich besonders dann, wenn Anlagenausfälle hohe Folgekosten verursachen, wenn Wartungsressourcen begrenzt sind oder wenn die Anlage im Dauerbetrieb läuft, der ungeplante Stillstände nicht toleriert. Für Produktionsanlagen mit kontinuierlichem Betrieb ist der Return on Investment in der Regel deutlich positiv.

Konkret empfiehlt sich die Einführung in folgenden Situationen:

• Produktionslinien, bei denen jede Stunde Stillstand zu erheblichen Umsatzverlusten führt
• Anlagen mit kritischen elektrischen Komponenten wie Transformatoren, Frequenzumrichtern oder Schaltanlagen
• Fertigungsbetriebe, die bereits in Richtung Industrie 4.0 und digitale Vernetzung investieren
• Unternehmen, die ihre Instandhaltungskosten transparenter und planbarer gestalten wollen
• Anlagen in schwierigen Umgebungsbedingungen, etwa mit hoher Feuchtigkeit, Staub oder Temperaturschwankungen

Weniger geeignet ist der Ansatz für kleine, einfache Anlagen mit geringem Ausfallrisiko oder für Komponenten, bei denen die Sensorinstallation unverhältnismäßig teuer wäre. Hier bleibt eine zeitbasierte Strategie oft die wirtschaftlichere Wahl.

Was sind typische Herausforderungen bei der Einführung?

Die größten Herausforderungen bei der Einführung zustandsbasierter Instandhaltung sind die Auswahl geeigneter Messpunkte, die Integration in bestehende IT-Infrastrukturen und der Aufbau des notwendigen Fachwissens im Instandhaltungsteam. Viele Unternehmen unterschätzen den Aufwand für die Dateninfrastruktur und die Schulung der Mitarbeitenden.

Im Einzelnen begegnen Betriebe häufig diesen Hürden:

• Sensorauswahl und Nachrüstung: Bestehende Anlagen sind oft nicht für eine umfassende Sensorik ausgelegt. Die nachträgliche Installation erfordert Planung und kann den laufenden Betrieb kurzzeitig beeinflussen.
• Datenmenge und -qualität: Viele Sensoren erzeugen große Datenmengen. Ohne klare Auswertungslogik droht eine Informationsflut, die mehr verwirrt als hilft.
• Systemintegration: Condition-Monitoring-Systeme müssen mit bestehenden ERP-, SCADA- oder Leitsystemen kommunizieren. Schnittstellenprobleme sind in der Praxis häufig.
• Kultureller Wandel: Instandhaltungsteams, die jahrelang nach festen Plänen gearbeitet haben, müssen lernen, datengetrieben zu entscheiden. Das erfordert Schulung und Zeit.
• Grenzwertdefinition: Wann ist ein Messwert wirklich kritisch? Die Definition sinnvoller Alarmschwellen erfordert Erfahrung mit der jeweiligen Anlage und ihren typischen Betriebszuständen.

Eine schrittweise Einführung, beginnend mit den kritischsten Anlagenteilen, reduziert das Risiko und ermöglicht es, Erfahrungen zu sammeln, bevor das System auf die gesamte Produktion ausgerollt wird.

Wie hängen zustandsbasierte Instandhaltung und Industrie 4.0 zusammen?

Zustandsbasierte Instandhaltung ist ein zentrales Element der Industrie-4.0-Strategie. Erst durch die Vernetzung von Maschinen, Sensoren und Auswertungssystemen wird condition-based maintenance im industriellen Maßstab praktikabel. Industrie 4.0 liefert die technologische Infrastruktur, zustandsbasierte Instandhaltung ist eine der wichtigsten Anwendungen davon.

Konkret ermöglichen Industrie-4.0-Technologien folgende Entwicklungen in der Instandhaltung:

• IoT-Vernetzung verbindet elektrische Anlagen, Sensoren und Auswertungssysteme in Echtzeit
• Edge Computing verarbeitet Sensordaten direkt vor Ort und reduziert die Abhängigkeit von zentralen Servern
• Predictive Maintenance geht einen Schritt weiter als zustandsbasierte Instandhaltung: Machine-Learning-Algorithmen analysieren historische Daten und sagen Ausfälle voraus, bevor Grenzwerte erreicht werden
• Digitale Zwillinge ermöglichen die Simulation des Anlagenverhaltens und helfen, Wartungsmaßnahmen zu planen, ohne den Betrieb zu unterbrechen

Die zustandsbasierte Instandhaltung bildet dabei oft den praktischen Einstieg in eine umfassendere digitale Instandhaltungsstrategie. Unternehmen, die heute mit Condition Monitoring beginnen, legen die Datenbasis für weitergehende Predictive-Maintenance-Ansätze in der Zukunft. Im Jahr 2026 ist diese Verbindung zwischen Instandhaltungsstrategie und digitaler Transformation für Industriebetriebe wichtiger denn je, weil Energieeffizienz, Anlagenverfügbarkeit und Wettbewerbsfähigkeit immer stärker zusammenwachsen.

So unterstützt KSV bei der zustandsbasierten Instandhaltung elektrischer Anlagen

Wir bei KSV begleiten Industrieunternehmen von der ersten Planung bis zur laufenden Betreuung ihrer elektrischen Anlagen. Mit über 45 Jahren Erfahrung in der Elektrotechnik und einem breiten Leistungsspektrum sind wir der Partner, wenn es darum geht, zustandsbasierte Instandhaltung in der Praxis umzusetzen. Mehr über unsere Arbeitsweise und Werte erfahren Sie auf unserer Unternehmensseite. Dabei denken wir ganzheitlich: von der Messtechnik über die Systemintegration bis hin zum Energiemanagement.

Konkret unterstützen wir bei:

• Planung und Nachrüstung von Messsystemen an bestehenden Niederspannungsanlagen, Schaltschränken und Mittelspannungsanlagen
• Integration von SCADA-Systemen und Prozessleitsystemen, die Betriebsdaten zentral erfassen und auswerten
• Aufbau von Energiemanagement- und Gebäudeleittechnik-Lösungen, die Verbrauchsdaten transparent machen und Anomalien frühzeitig sichtbar machen
• SPS- und HMI-Programmierung für automatisierte Alarmierungen und Wartungsempfehlungen
• Inbetriebnahme, Wartung und laufende Betreuung der installierten Systeme, damit der Betrieb dauerhaft sicher läuft

Ob Sie eine bestehende Anlage modernisieren oder eine neue Produktionslinie von Grund auf mit intelligenter Überwachung ausstatten möchten: Wir entwickeln gemeinsam mit Ihnen eine Lösung, die zu Ihrer Anlage und Ihren Anforderungen passt. Sprechen Sie uns an und lassen Sie uns besprechen, wie zustandsbasierte Instandhaltung Ihre Anlagenverfügbarkeit und Instandhaltungskosten nachhaltig verbessern kann.
