Der Distanzschutz ist ein wesentliches Schutzverfahren in der modernen Elektrotechnik, das in Mittelspannungsanlagen und Energieverteilungssystemen einen zuverlässigen Kurzschlussschutz gewährleistet. Dieses intelligente Schutzrelais arbeitet auf Basis von Impedanzmessungen und bietet entscheidende Vorteile gegenüber herkömmlichen Überstromschutzverfahren.
Für Industrieunternehmen mit komplexen Energieversorgungsanlagen ist das Verständnis der Distanzschutztechnik von großer Bedeutung, um die Anlagenverfügbarkeit zu maximieren und teure Ausfälle zu vermeiden. Die richtige Auswahl und Parametrierung von Distanzschutzrelais trägt maßgeblich zur Betriebssicherheit bei.
Was ist ein Distanzschutz und wofür wird er eingesetzt?
Ein Distanzschutz ist ein intelligentes Schutzrelais, das Fehler in elektrischen Netzen durch kontinuierliche Impedanzmessung erkennt und die Entfernung zum Fehlerort bestimmt. Das Relais überwacht permanent das Verhältnis von Spannung zu Strom und löst bei Kurzschlüssen innerhalb definierter Schutzzonen selektiv aus.
Der Haupteinsatzzweck liegt im Schutz von Mittelspannungsleitungen, Transformatoren und Generatoren vor Kurzschlüssen und Erdfehlern. Anders als einfache Überstromrelais kann der Distanzschutz zwischen Fehlern im eigenen Schutzbereich und externen Störungen unterscheiden. Dies ermöglicht eine selektive Abschaltung nur der betroffenen Anlagenteile, während gesunde Netzabschnitte weiterhin versorgt bleiben.
In Industrieanlagen gewährleistet der Distanzschutz eine kontinuierliche Energieversorgung kritischer Produktionsprozesse durch minimale Ausfallzeiten und präzise Fehlerlokalisation.
Wie funktioniert die Impedanzmessung beim Distanzschutz?
Die Impedanzmessung beim Distanzschutz erfolgt durch kontinuierliche Berechnung des Verhältnisses von gemessener Spannung zu gemessenem Strom an der Messstelle. Das Schutzrelais ermittelt daraus die Impedanz der Leitung bis zum Fehlerort und vergleicht diese mit vordefinierten Auslösekennlinien.
Das Grundprinzip basiert auf der physikalischen Eigenschaft, dass jede Leitung eine charakteristische Impedanz pro Längeneinheit aufweist. Bei einem Kurzschluss sinkt die gemessene Impedanz proportional zur Entfernung des Fehlers. Je näher der Fehler am Messort liegt, desto geringer ist die gemessene Impedanz.
Moderne Distanzschutzrelais arbeiten mit digitaler Signalverarbeitung und können verschiedene Impedanztypen unterscheiden: die Schleifenimpedanz bei Leiter-Leiter-Fehlern und die Erdschlussimpedanz bei Leiter-Erde-Fehlern. Die Messgenauigkeit wird durch Kompensationsalgorithmen für Temperatureinflüsse und Lastschwankungen optimiert, wobei präzise Mess- und Prüftechnik eine entscheidende Rolle spielt.
Welche Arten von Distanzschutzrelais gibt es?
Es gibt drei Haupttypen von Distanzschutzrelais: elektromechanische, statische und digitale Relais, die sich in Technologie, Genauigkeit und Funktionsumfang unterscheiden. Moderne Anlagen setzen überwiegend auf digitale Multifunktionsrelais mit erweiterten Schutz- und Kommunikationsfunktionen.

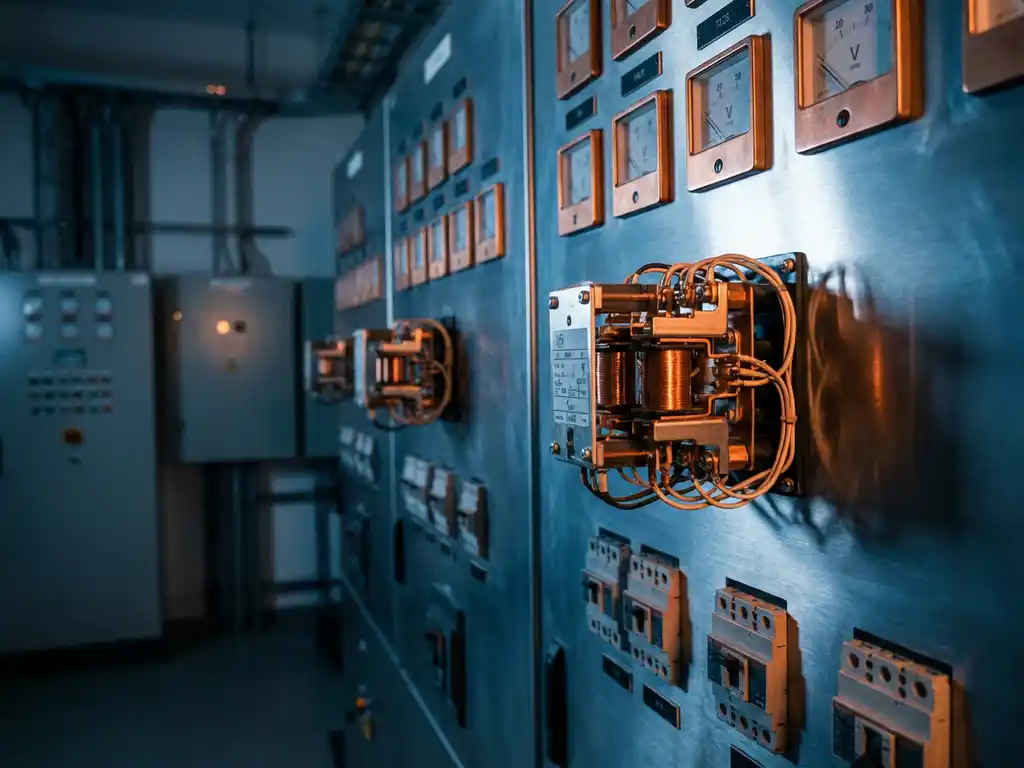

Elektromechanische Distanzrelais verwenden mechanische Komponenten und Induktionsscheiben zur Impedanzmessung. Diese bewährte Technologie ist robust, aber weniger flexibel bei der Parametrierung und bietet nur begrenzte Zusatzfunktionen.
Statische Relais arbeiten mit elektronischen Bauteilen ohne bewegliche Teile und bieten eine höhere Messgenauigkeit sowie schnellere Ansprechzeiten. Sie ermöglichen komplexere Auslösekennlinien und zusätzliche Schutzfunktionen.
Digitale Distanzschutzrelais stellen den aktuellen Standard dar und kombinieren Distanzschutz mit weiteren Schutzfunktionen wie Überstrom-, Differential- und Frequenzschutz in einem Gerät. Sie bieten umfangreiche Kommunikationsschnittstellen, Störschreiberfunktionen und ermöglichen die Integration in moderne Netzleitsysteme durch fortschrittliche Steuerungs- und Automatisierungstechnik.
Wo wird Distanzschutz in Mittelspannungsanlagen eingesetzt?
Distanzschutz wird hauptsächlich in Mittelspannungsschaltanlagen, Umspannwerken und bei der Anbindung von Industrieanlagen an das Versorgungsnetz eingesetzt. Er schützt Kabelstrecken, Freileitungen und Transformatoren in Spannungsebenen von 6 kV bis 110 kV.
In Industrieanlagen findet der Distanzschutz typischerweise Anwendung bei der Einspeisung aus dem Mittelspannungsnetz, dem Schutz von Ringnetzen und der Absicherung großer Motoren oder Generatoren. Besonders in verzweigten Netzstrukturen mit mehreren Einspeisungen ist die selektive Wirkungsweise des Distanzschutzes unverzichtbar.
KSV Koblenz integriert Distanzschutzrelais routinemäßig in Mittelspannungsanlagen und Energieverteilungssysteme. Von der Planung der Schutzkonfiguration bis zur Inbetriebnahme und Wartung übernehmen wir die vollständige Umsetzung der Schutzkonzepte für unsere Industriekunden durch spezialisierte Energie- und Anlagentechnik.
Weitere Einsatzgebiete umfassen den Schutz von Transformatorstationen, die Kopplung zwischen verschiedenen Netzebenen und den Schutz kritischer Versorgungsstränge in Krankenhäusern oder Rechenzentren.
Welche Vorteile bietet Distanzschutz gegenüber anderen Schutzverfahren?
Der Distanzschutz bietet entscheidende Vorteile durch seine Unabhängigkeit von Betriebsströmen und seine Fähigkeit zur präzisen Fehlerortung, wodurch selektive Abschaltungen und minimale Versorgungsunterbrechungen ermöglicht werden. Im Gegensatz zum Überstromschutz arbeitet er lastunabhängig und kann auch bei schwachen Einspeisungen zuverlässig ansprechen.
Ein wesentlicher Vorteil liegt in der automatischen Anpassung an verschiedene Netzzustände. Während Überstromrelais bei veränderten Kurzschlussleistungen neu parametriert werden müssen, bleibt der Distanzschutz durch seine impedanzbasierte Arbeitsweise stabil und zuverlässig.
Die Richtungsselektivität des Distanzschutzes ermöglicht den Einsatz in Ringnetzen und bei mehrfacher Einspeisung, wo herkömmliche Schutzverfahren an ihre Grenzen stoßen. Zusätzlich liefert die integrierte Fehlerortung wertvolle Informationen für schnelle Reparaturen und die Wiederherstellung des Netzes.
Moderne digitale Distanzschutzrelais kombinieren mehrere Schutzfunktionen in einem Gerät und reduzieren dadurch Platzbedarf, Verkabelungsaufwand und Investitionskosten bei gleichzeitig höherer Funktionalität.
Wie wird ein Distanzschutz richtig parametriert und eingestellt?
Die Parametrierung eines Distanzschutzes erfolgt durch die Berechnung der Leitungsimpedanzen, die Definition der Schutzzonen und die Einstellung der Auslösezeiten auf Basis der Netzstruktur und der Schutzanforderungen. Dabei werden typischerweise drei Schutzzonen mit gestaffelten Reichweiten und Zeiten konfiguriert.
Der erste Schritt umfasst die Berechnung der Leitungsimpedanz aus elektrischen Parametern wie Leitungsquerschnitt, Länge und Material. Die erste Schutzzone wird auf 80–85 % der zu schützenden Leitungslänge eingestellt und arbeitet ohne Zeitverzögerung.
Die zweite Schutzzone erfasst die gesamte zu schützende Leitung plus 50 % der nachgelagerten Leitung als Reserveschutz mit einer Zeitverzögerung von 300–500 ms. Die dritte Zone dient als Fernreserveschutz mit größerer Reichweite und längerer Zeitverzögerung.
Kritische Einstellparameter umfassen die Auslösekennlinie, Lastimpedanzgrenzen zur Vermeidung von Fehlauslösungen sowie die Berücksichtigung von Lichtbogenwiderständen bei Erdfehlern. Die Parametrierung erfordert fundierte Kenntnisse der Netzstruktur und sollte von erfahrenen Elektrofachkräften durchgeführt werden, wobei spezialisierte Lohndienstleistungen für die fachgerechte Umsetzung zur Verfügung stehen.
