Die Lichtbogenlöschung ist ein kritisches Element für die Funktionsweise elektrischer Schalter und Schaltgeräte. Beim Öffnen von Kontakten unter Last entsteht ein elektrischer Lichtbogen, der nicht nur die Kontakte beschädigt, sondern auch eine kontinuierliche Stromleitung aufrechterhält. Ohne eine effektive Lichtbogenlöschung wären moderne Schaltanlagen und Energieverteilungssysteme nicht sicher zu betreiben.
Die Wahl des richtigen Lichtbogenlöschverfahrens hängt von der Spannungsebene, der Schaltleistung und den spezifischen Anwendungsanforderungen ab. Von Vakuumschaltern bis hin zu SF6-Gassystemen stehen verschiedene bewährte Technologien zur Verfügung, die jeweils spezifische Vor- und Nachteile haben.
Was ist Lichtbogenlöschung und warum ist sie bei Schaltern notwendig?
Die Lichtbogenlöschung ist der Prozess der gezielten Unterbrechung eines elektrischen Lichtbogens, der beim Öffnen von Schaltkontakten unter Last entsteht. Ohne Lichtbogenlöschung würde der Strom durch den ionisierten Lichtbogen weiterfließen und die Kontakte durch extreme Hitzeentwicklung zerstören.

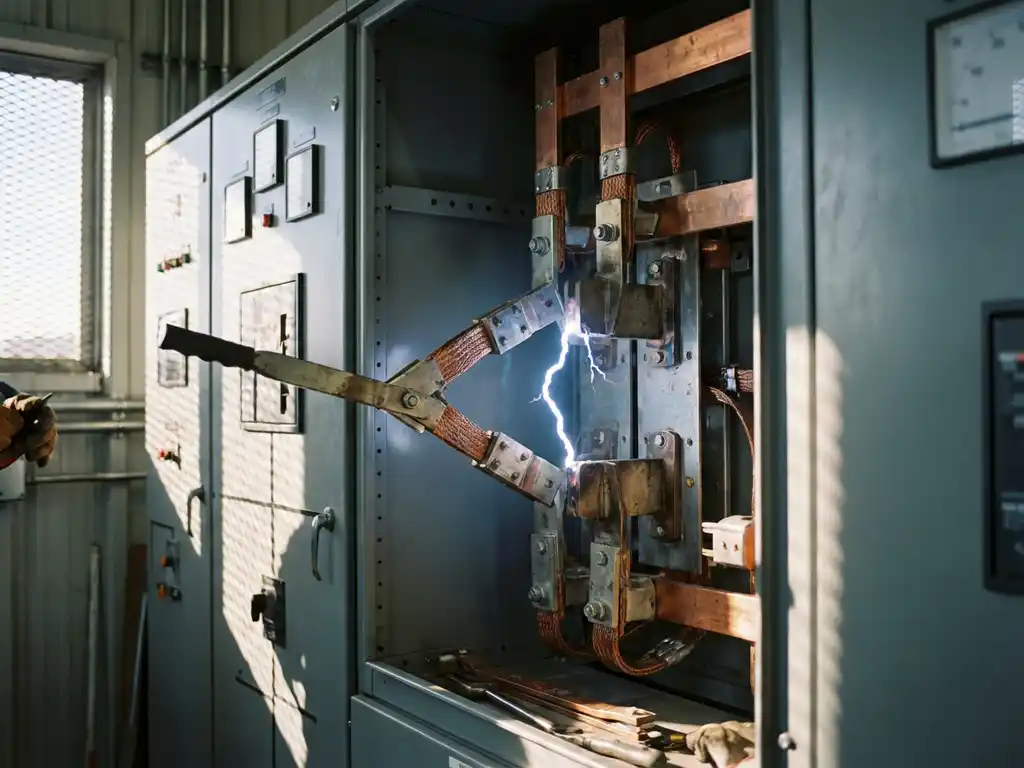

Ein elektrischer Lichtbogen entsteht, wenn sich die Kontakte eines Schalters unter Spannung trennen. Die dabei entstehenden Temperaturen können bis zu 20.000 °C erreichen – heißer als die Sonnenoberfläche. Diese extreme Hitze verdampft Kontaktmaterial und ionisiert die Luft zwischen den Kontakten, wodurch ein leitfähiger Plasmakanal entsteht. Ohne kontrollierte Löschung würde dieser Lichtbogen bestehen bleiben und sowohl die elektrische Isolation als auch die mechanischen Komponenten des Schalters irreparabel schädigen.
Die Lichtbogenlöschung erfolgt durch verschiedene physikalische Prinzipien: Kühlung des Plasmas unter die Rekombinationstemperatur, Entionisierung durch spezielle Medien oder mechanische Verlängerung des Lichtbogenwegs bis zur natürlichen Löschung. Moderne Schaltgeräte nutzen speziell entwickelte Lichtbogenlöschkammern, um diesen Prozess kontrolliert und zuverlässig durchzuführen.
Welche Arten von Lichtbogenlöschverfahren gibt es?
Die wichtigsten Lichtbogenlöschverfahren sind Vakuumlöschung, SF6-Gaslöschung, Öllöschung, Druckluftlöschung und magnetische Blaslöschung. Jedes Verfahren nutzt unterschiedliche physikalische Eigenschaften zur effektiven Lichtbogenunterbrechung und eignet sich für spezifische Anwendungsbereiche.
Bei der Vakuumlöschung befinden sich die Kontakte in einem luftleeren Raum, sodass keine Moleküle für die Lichtbogenbildung zur Verfügung stehen. Dieses Verfahren eignet sich besonders für Mittelspannungsanwendungen bis etwa 38 kV und bietet eine sehr saubere, wartungsarme Lösung.
Die SF6-Gaslöschung nutzt die hervorragenden dielektrischen und wärmeabführenden Eigenschaften von Schwefelhexafluorid. Das Gas kühlt den Lichtbogen schnell ab und rekombiniert nach der Löschung vollständig. SF6-Schalter werden hauptsächlich in Hochspannungsanlagen eingesetzt.
Öllöschung war historisch weit verbreitet und nutzt die Zersetzung von Mineralöl unter Lichtbogeneinwirkung. Die entstehenden Gase, hauptsächlich Wasserstoff, haben gute Löscheigenschaften. Moderne Anlagen verwenden jedoch zunehmend umweltfreundlichere Alternativen.
Wie funktioniert die SF6-Gas-Lichtbogenlöschung?
Die SF6-Gas-Lichtbogenlöschung beruht auf den außergewöhnlichen dielektrischen Eigenschaften von Schwefelhexafluorid, das eine etwa dreimal höhere Durchschlagsfestigkeit als Luft besitzt. Das Gas absorbiert die Lichtbogenenergie effektiv und rekombiniert nach der Löschung vollständig zu seinem ursprünglichen Zustand.
Der Löschvorgang erfolgt in mehreren Phasen: Beim Öffnen der Kontakte entsteht zunächst ein Lichtbogen im SF6-Gas. Das Gas wird durch die Lichtbogenenergie dissoziiert, wobei die entstehenden Molekülfragmente dem Lichtbogen Energie entziehen und ihn kühlen. Gleichzeitig strömt frisches SF6-Gas in den Lichtbogenbereich und verstärkt den Kühleffekt.
Die besondere Stärke von SF6 liegt in seiner Fähigkeit zur schnellen Rekombination. Nach der Lichtbogenlöschung verbinden sich die dissoziierten Moleküle innerhalb von Mikrosekunden wieder zu stabilem SF6-Gas. Dadurch wird die ursprüngliche Isolationsfähigkeit vollständig wiederhergestellt, ohne dass Rückstände die Schaltleistung beeinträchtigen.
SF6-Schalter arbeiten oft mit zusätzlicher Druckunterstützung, bei der das Gas unter Druck durch die Lichtbogenlöschkammer gepresst wird. Diese Kombination aus chemischen und mechanischen Löschprinzipien ermöglicht das sichere Schalten sehr hoher Ströme und Spannungen bis in den Hochspannungsbereich.
Was sind die Vor- und Nachteile von Vakuumschaltern?
Vakuumschalter bieten einen wartungsfreien Betrieb, eine kompakte Bauweise und eine hervorragende Schaltleistung für Mittelspannungsanwendungen. Als Nachteile gelten die Begrenzung auf niedrigere Spannungsebenen sowie höhere Anschaffungskosten im Vergleich zu konventionellen Lösungen.
Die Vorteile von Vakuumschaltern sind vielfältig: Sie benötigen praktisch keine Wartung, da im Vakuum keine korrosiven Prozesse stattfinden können. Die kompakte Bauweise ermöglicht platzsparende Schaltanlagen, während die ausgezeichnete Lichtbogenlöschung auch bei hohen Kurzschlussströmen zuverlässig funktioniert. Vakuumschalter haben eine sehr lange Lebensdauer und können mehrere zehntausend Schaltspiele ohne Leistungseinbußen durchführen.
Umweltaspekte sprechen ebenfalls für die Vakuumtechnologie: Es werden keine Löschgase oder Öle benötigt, die entsorgt oder nachgefüllt werden müssen. Dies macht Vakuumschalter zu einer nachhaltigen Lösung für moderne Energieverteilungssysteme.
Die Nachteile beschränken sich hauptsächlich auf technische Grenzen: Vakuumschalter eignen sich typischerweise nur für Spannungen bis etwa 38 kV, was ihren Einsatz auf Mittelspannungsanlagen begrenzt. Die Herstellungskosten sind aufgrund der präzisen Vakuumtechnik höher als bei einfacheren Schaltertypen. Zudem erfordern sie bei Installation und eventuellen Reparaturen spezielles Fachwissen, da das Vakuum vor Ort nicht wiederhergestellt werden kann.
Wann werden Öl- und Druckluftschalter eingesetzt?
Ölschalter werden heute hauptsächlich in bestehenden Altanlagen betrieben und in kostensensitiven Anwendungen eingesetzt, während Druckluftschalter in Hochspannungsanlagen mit extremen Anforderungen an die Schaltleistung weiterhin ihre Berechtigung haben. Beide Technologien werden zunehmend durch moderne SF6- oder Vakuumschalter ersetzt.
Ölschalter nutzen Mineralöl als Löschmedium und waren jahrzehntelang Standard in Mittel- und Hochspannungsanlagen. Das Öl zersetzt sich unter Lichtbogeneinwirkung und bildet Wasserstoffblasen mit guten Löscheigenschaften. Heute finden sie noch Verwendung in älteren Anlagen, in denen eine Modernisierung wirtschaftlich nicht sinnvoll ist, oder in Entwicklungsländern mit begrenzten Budgets für Schaltanlagentechnik.
Der Hauptnachteil von Ölschaltern liegt in ihrem hohen Wartungsaufwand: Das Öl muss regelmäßig analysiert und bei Verschlechterung ausgetauscht werden. Zudem besteht Brand- und Explosionsgefahr, was aufwendige Sicherheitsmaßnahmen erfordert. Für die ordnungsgemäße Funktionsüberwachung ist eine professionelle Mess- und Prüftechnik unerlässlich.
Druckluftschalter verwenden komprimierte Luft zur Lichtbogenlöschung und können extrem hohe Schaltleistungen bewältigen. Sie kommen in Hochspannungsschaltanlagen zum Einsatz, wo andere Löschverfahren an ihre Grenzen stoßen. Der Nachteil liegt im komplexen Druckluftsystem mit Kompressoren, Druckbehältern und Überwachungseinrichtungen, die eine ausgeklügelte Steuerungs- und Automatisierungstechnik erfordern.
Bei der Planung moderner Energieverteilungssysteme berücksichtigen wir die langfristigen Betriebskosten und Umweltaspekte. Daher empfehlen wir in der Regel den Einsatz wartungsarmer Vakuum- oder SF6-Technologie, abhängig von der jeweiligen Spannungsebene und den spezifischen Anforderungen der Anlage. Für die fachgerechte Umsetzung stehen spezialisierte Lohndienstleistungen zur Verfügung.
