Was sind die Sicherheitsabstände in Mittelspannungsanlagen?

Sicherheitsabstände in Mittelspannungsanlagen sind durch nationale und internationale Normen, insbesondere die VDE-Reihe und DIN EN 60071, klar definiert und müssen bei Planung, Errichtung und Betrieb zwingend eingehalten werden. Die genauen Werte hängen von der jeweiligen Spannungsebene ab und reichen von wenigen Zentimetern bis zu mehreren Dezimetern Luft- und Kriechstrecke. Der folgende Artikel beantwortet die wichtigsten Fragen rund um elektrische Schutzabstände in der Mittelspannung.

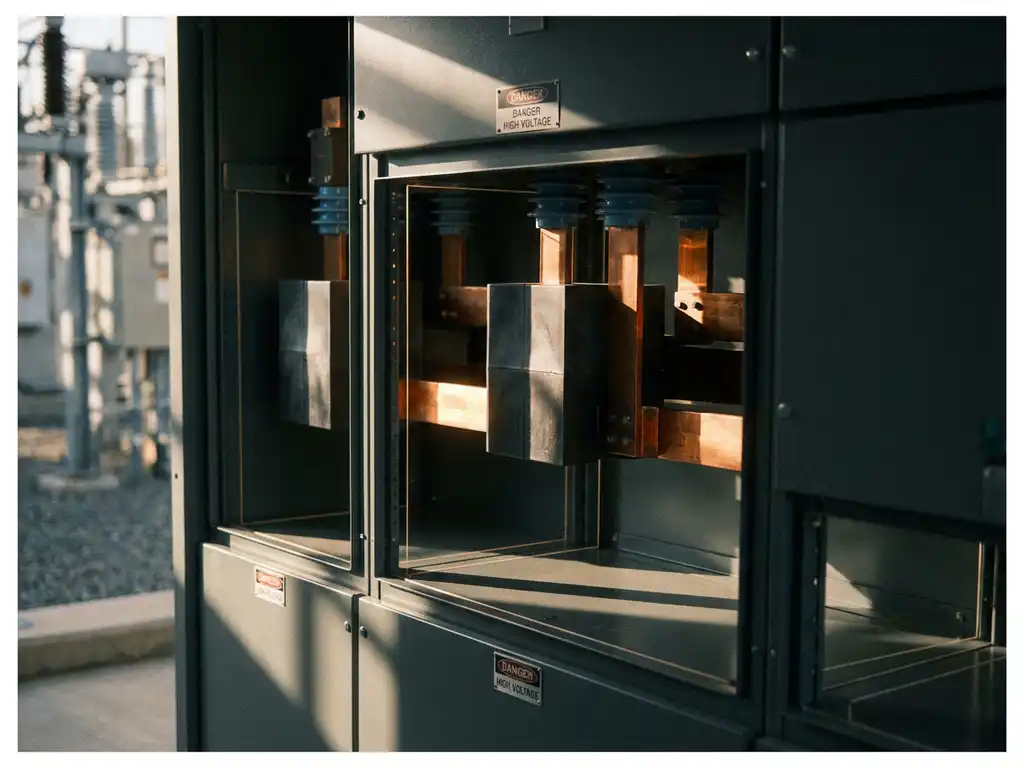

Welche Normen legen die Sicherheitsabstände in Mittelspannungsanlagen fest?

Die Sicherheitsabstände in Mittelspannungsanlagen werden in Deutschland primär durch die Normenreihe DIN VDE 0101 (Starkstromanlagen mit Nennspannungen über 1 kV) sowie die DIN EN 62271 (Hochspannungs-Schaltgeräte und Schaltanlagen) geregelt. Ergänzend gilt die DIN VDE 0105 für den Betrieb von elektrischen Anlagen. Auf europäischer Ebene liefert die DIN EN 60071 die Grundlagen zur Isolationskoordination.

Diese Normen legen fest, welche Mindestabstände zwischen spannungsführenden Teilen, geerdeten Bauteilen und zugänglichen Bereichen einzuhalten sind. Sie unterscheiden dabei zwischen Luft- und Kriechstrecken sowie zwischen Abständen innerhalb geschlossener Gehäuse und im Freiluftbereich. Für Schaltanlagen in Innenräumen, wie sie im industriellen Umfeld typisch sind, ist insbesondere die DIN EN 62271-200 relevant, die speziell metallgekapselte Mittelspannungsschaltanlagen behandelt.

Zusätzlich zu den VDE-Normen spielen die Unfallverhütungsvorschriften der Berufsgenossenschaften, insbesondere die DGUV Vorschrift 3, sowie die technischen Anschlussbedingungen (TAB) der Netzbetreiber eine wichtige Rolle. Wer eine Mittelspannungsanlage plant oder betreibt, muss alle relevanten Regelwerke im Blick behalten, da sie sich gegenseitig ergänzen und teils aufeinander verweisen. Erfahren Sie mehr darüber, wie unsere Expertise in der Energie- und Anlagentechnik Ihnen dabei helfen kann, diese Anforderungen sicher zu erfüllen.

Was bedeutet der Begriff ‚Schutzabstand‘ im Kontext der Mittelspannung?

Der Begriff Schutzabstand im Kontext der Mittelspannung bezeichnet den Mindestabstand, der zwischen einer spannungsführenden Komponente und einer Person, einem geerdeten Bauteil oder einem anderen Objekt eingehalten werden muss, um einen elektrischen Überschlag oder Lichtbogen sicher zu verhindern. Er schützt sowohl die Anlage als auch das Bedienpersonal.

Im Fachjargon wird zwischen verschiedenen Abstandsbegriffen unterschieden, die nicht synonym verwendet werden sollten:

• Luftstrecke: Der kürzeste Abstand zwischen zwei leitfähigen Teilen durch Luft. Sie verhindert Überschläge unter normalen Betriebsbedingungen und bei transienten Überspannungen.
• Kriechstrecke: Der kürzeste Weg entlang einer Isolierstoffoberfläche zwischen zwei leitfähigen Teilen. Sie ist besonders in verschmutzten oder feuchten Umgebungen relevant.
• Schutzabstand für Personen: Der Mindestabstand, den eine Person zu spannungsführenden Teilen einhalten muss, um nicht in den Gefahrenbereich zu gelangen. Dieser wird auch als Annäherungsabstand bezeichnet.

Die Unterscheidung ist in der Praxis wichtig, weil Luft- und Kriechstrecken primär für die Auslegung der Anlage selbst relevant sind, während der personenbezogene Schutzabstand den Arbeitsschutz beim Betrieb und bei Wartungsarbeiten regelt. Beide Kategorien sind für eine normkonforme Mittelspannungsanlage unverzichtbar.

Wie groß sind die Mindestabstände bei verschiedenen Spannungsebenen?

Die konkreten Mindestabstände in Mittelspannungsanlagen richten sich nach der Nennspannung der Anlage. Als Richtwert gilt: Je höher die Spannung, desto größer die erforderliche Luft- und Kriechstrecke. Für den in Deutschland typischen Mittelspannungsbereich von 10 kV bis 36 kV liegen die Mindestluftabstände zwischen spannungsführenden und geerdeten Teilen nach DIN VDE 0101 in einer Größenordnung von etwa 120 mm bis über 300 mm.

Konkret orientieren sich die Werte an der sogenannten Bemessungsstoßspannungsfestigkeit (Impulsspannungsfestigkeit), die in der Norm für jede Spannungsebene definiert ist. Typische Anhaltswerte für Innenanlagen:

• 10 kV (Nennspannung): Mindestluftabstand zwischen Phasen und geerdeten Teilen typischerweise ab 120 mm, Kriechstrecken je nach Verschmutzungsgrad höher
• 20 kV: Mindestluftabstände in der Regel ab 180 mm aufwärts
• 36 kV: Abstände können 320 mm und mehr betragen

Diese Werte sind Mindestanforderungen. In der Praxis werden bei der Planung Sicherheitszuschläge eingerechnet, um Fertigungstoleranzen, Alterungseffekte und betriebliche Einflüsse wie Vibration oder thermische Ausdehnung zu berücksichtigen. Für Freiluftanlagen gelten aufgrund von Witterungseinflüssen und erhöhten Verschmutzungsgraden in der Regel größere Abstände als für gekapselte Innenanlagen. Die fachgerechte Umsetzung dieser Anforderungen ist ein zentraler Bestandteil unserer Leistungen im Bereich Energie- und Anlagentechnik.

Welche Abstände gelten beim Arbeiten an oder in der Nähe von Mittelspannungsanlagen?

Beim Arbeiten an oder in der Nähe von Mittelspannungsanlagen gelten nach DIN VDE 0105-100 definierte Schutzabstände, die unabhängig davon einzuhalten sind, ob die Anlage spannungslos geschaltet wurde oder nicht. Der entscheidende Begriff ist der Annäherungsabstand (DL), der den äußeren Bereich der Gefahrenzone markiert.

Die Norm unterscheidet drei Zonen, die für das Arbeiten in der Nähe aktiver Teile relevant sind:

• Außenbereich: Der Bereich außerhalb aller Schutzabstände, in dem keine besonderen Maßnahmen erforderlich sind.
• Annäherungsbereich (Zone 1): Der Bereich, in dem eine Annäherung an spannungsführende Teile möglich ist. Hier sind besondere Vorsichtsmaßnahmen und eine Unterweisung erforderlich.
• Gefahrenbereich (Zone 2): Der Bereich, in dem ein Berühren oder ein gefährlicher Annäherungsabstand zu aktiven Teilen besteht. Das Arbeiten hier ist nur mit spezieller Ausrüstung und Qualifikation erlaubt.

Für die Mittelspannungsebene von 10 kV beträgt der Annäherungsabstand nach DIN VDE 0105-100 typischerweise 1,50 m zur nächsten spannungsführenden Komponente. Bei 20 kV steigt dieser Wert entsprechend an. Arbeiten unter Spannung (AuS) sind in Mittelspannungsanlagen nur von speziell ausgebildetem und zertifiziertem Personal unter Einsatz geeigneter Schutzausrüstung erlaubt und stellen eine absolute Ausnahme dar.

Was passiert, wenn Sicherheitsabstände in der Planung nicht eingehalten werden?

Werden Sicherheitsabstände in Mittelspannungsanlagen nicht eingehalten, drohen schwerwiegende Konsequenzen: Im Betrieb können Überschläge, Lichtbögen und Kurzschlüsse entstehen, die Anlagenkomponenten zerstören, Brände auslösen und Menschenleben gefährden. Rechtlich ist der Betreiber bei einem Unfall in der Nachweispflicht, dass alle normativen Anforderungen erfüllt waren.

Die technischen Folgen unzureichender Abstände umfassen:

• Lichtbogenüberschläge: Bereits geringfügig unterschrittene Luftstrecken können bei Überspannungsereignissen zu unkontrollierten Lichtbögen führen, die enorme Energiemengen freisetzen.
• Kriechstromkorrosion: Zu geringe Kriechstrecken auf Isolierstoffoberflächen führen bei Verschmutzung zu Leckströmen, die Isolatoren dauerhaft schädigen.
• Totalausfall der Anlage: Ein Kurzschluss infolge eines Überschlags kann die gesamte Anlage außer Betrieb setzen und aufwendige Reparaturen nach sich ziehen.

Auf der rechtlichen Seite kann ein Verstoß gegen die anerkannten Regeln der Technik, zu denen die VDE-Normen zählen, zu Haftungsansprüchen, Bußgeldern und im Schadensfall zu strafrechtlichen Konsequenzen führen. Versicherungsleistungen können bei nachgewiesener Normabweichung verweigert werden. Für Unternehmen bedeutet das neben dem Sicherheitsrisiko auch ein erhebliches wirtschaftliches Risiko, das durch sorgfältige Planung und Dokumentation von Anfang an ausgeschlossen werden sollte.

Wie werden Sicherheitsabstände bei der Planung einer Mittelspannungsanlage umgesetzt?

Die Umsetzung der Sicherheitsabstände beginnt bereits in der Planungsphase mit einer systematischen Isolationskoordination nach DIN EN 60071. Dabei werden die Bemessungsspannung, die zu erwartenden Überspannungen und die Umgebungsbedingungen analysiert, um die erforderlichen Luft- und Kriechstrecken rechnerisch zu ermitteln und in der Anlagenkonfiguration abzubilden.

In der Praxis umfasst die normkonforme Planung folgende Schritte:

1. Festlegung der Bemessungsgrößen: Nennspannung, Bemessungsstoßspannungsfestigkeit und Verschmutzungsgrad der Umgebung werden definiert.
2. Auswahl zertifizierter Betriebsmittel: Schaltfelder, Transformatoren und Verbindungselemente müssen die geforderten Prüfspannungen nachweislich bestanden haben.
3. Layoutplanung mit Abstandsnachweis: In Aufstellungsplänen und Schaltanlagenlayouts werden alle Abstände dokumentiert und auf Normkonformität geprüft.
4. Berücksichtigung von Wartungszugängen: Personenbezogene Schutzabstände für spätere Betriebsarbeiten müssen bereits in der Raumplanung eingeplant werden.
5. Abstimmung mit dem Netzbetreiber: Wie bei der Niederspannungshauptverteilung müssen auch bei Mittelspannungsanlagen die technischen Anschlussbedingungen des zuständigen Netzbetreibers berücksichtigt und die Ausführung mit ihm abgestimmt werden.

Moderne Planungswerkzeuge wie EPLAN ermöglichen es, Abstände bereits in der digitalen Entwurfsphase zu prüfen und Normverstöße frühzeitig zu identifizieren. Eine vollständige Dokumentation aller Abstände und der zugrunde liegenden Berechnungen ist nicht nur für die Abnahme, sondern auch für spätere Umbauten und Erweiterungen unverzichtbar. Unser Unternehmen verfügt über langjährige Erfahrung in der normkonformen Projektierung und begleitet Sie zuverlässig durch alle Planungsphasen.
