Die Verlegung von Kabeln in feuchten Räumen erfordert besondere Sorgfalt und Fachkenntnis. Feuchtigkeit kann zu Kurzschlüssen, Korrosion und gefährlichen Stromschlägen führen, wenn nicht die richtigen Materialien und Installationsmethoden verwendet werden. Eine fachgerechte Kabelverlegung in feuchten Bereichen schützt nicht nur die elektrischen Anlagen, sondern gewährleistet auch die Sicherheit der Nutzer.
Von Badezimmern über Keller bis hin zu industriellen Feuchträumen – jede Umgebung stellt spezifische Anforderungen an die Elektroinstallation. Die Wahl der richtigen Schutzklassen, Kabeltypen und Verlegungsmethoden entscheidet über die Langlebigkeit und Sicherheit der gesamten elektrischen Anlage.
Welche Schutzklassen benötigen Kabel in feuchten Räumen?
Kabel in feuchten Räumen benötigen mindestens die Schutzart IP44 für Spritzwasserschutz, während Bereiche mit direktem Wasserkontakt IP65 oder höher erfordern. Die IP-Schutzarten definieren den Schutzgrad gegen das Eindringen von Wasser und Fremdkörpern in elektrische Betriebsmittel.
Die erste Ziffer der IP-Kennzeichnung beschreibt den Schutz gegen Fremdkörper, die zweite Ziffer den Wasserschutz. In Badezimmern gilt beispielsweise für den Spritzwasserbereich um Duschen und Badewannen mindestens IP44. Für Außenbereiche oder Räume mit direkter Wassereinwirkung ist IP65 erforderlich, was vollständigen Schutz gegen Strahlwasser bietet.
Bei der Auswahl der Schutzart müssen auch die Umgebungstemperatur und mechanische Beanspruchungen berücksichtigt werden. Industrielle Feuchträume erfordern oft höhere Schutzgrade aufgrund zusätzlicher Belastungen durch Chemikalien oder Reinigungsverfahren, weshalb professionelle Mess- und Prüftechnik zur Überwachung der Schutzklassen unerlässlich ist.
Welche Kabeltypen eignen sich für feuchte Umgebungen?
Für feuchte Umgebungen eignen sich spezielle Feuchtraumkabel wie NYM-J oder Kabel mit PVC-Mantel und zusätzlicher Feuchtigkeitsbarriere. Diese Kabel verfügen über feuchtigkeitsbeständige Ummantelungen und korrosionsbeständige Leiter, die dauerhaft vor Feuchtigkeit schützen.
NYM-J-Kabel sind die häufigste Wahl für Feuchträume, da sie über einen feuchtigkeitsresistenten PVC-Mantel verfügen. Für besonders anspruchsvolle Umgebungen kommen halogenfreie Kabel zum Einsatz, die im Brandfall keine giftigen Gase entwickeln. In industriellen Anwendungen werden oft Kabel mit verstärkten Mänteln verwendet, die zusätzlich vor mechanischen Beschädigungen schützen.
Die Wahl des richtigen Kabelquerschnitts spielt ebenfalls eine wichtige Rolle. Feuchtigkeit kann zu erhöhten Übergangswiderständen führen, weshalb oft größere Querschnitte gewählt werden müssen als in trockenen Umgebungen.
Wie verlegt man Kabel sicher in Badezimmern und Kellern?

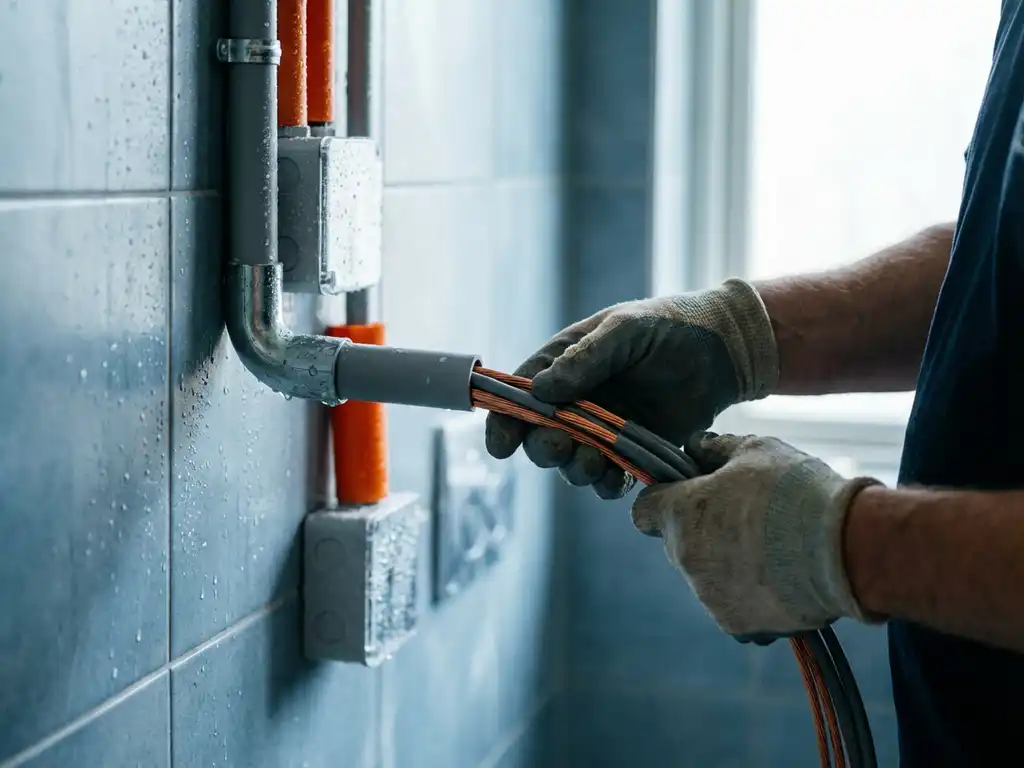

Kabel in Badezimmern und Kellern werden in Schutzrohren oder Kabelkanälen verlegt, wobei alle Verbindungen wasserdicht ausgeführt und außerhalb der direkten Spritzwasserbereiche platziert werden müssen. Die Installation erfolgt nach den definierten Schutzbereichen des Badezimmers und erfordert moderne Steuerungs- und Automatisierungstechnik für eine sichere Überwachung.
In Badezimmern unterteilt die DIN VDE 0100-701 den Raum in verschiedene Schutzbereiche. Im Bereich 0 (Wanneninnenraum) sind nur Kleinspannungsanlagen bis 12 V zulässig. Bereich 1 umfasst den Dusch- und Wannenbereich, wo nur fest angeschlossene Geräte mit IP65 erlaubt sind. Ab Bereich 2 können normale Steckdosen mit Fehlerstromschutzschalter installiert werden.
In Kellern ist besonders auf die Verlegungshöhe zu achten. Kabel sollten mindestens 30 cm über dem Boden verlegt werden, um sie vor stehendem Wasser zu schützen. Zusätzlich müssen alle Verteilungen und Anschlussdosen in ausreichender Höhe montiert und mit entsprechenden Schutzarten ausgestattet werden.
Was sind die häufigsten Fehler bei der Kabelverlegung in Feuchträumen?
Die häufigsten Fehler sind ungeeignete Kabeltypen, fehlende oder unzureichende Schutzrohre, unsachgemäße Abdichtung von Durchführungen und die Verwendung von Installationsmaterial ohne ausreichende IP-Schutzart. Diese Fehler können zu gefährlichen Situationen und kostspieligen Reparaturen führen.
Ein weiterer kritischer Fehler ist die mangelnde Abdichtung von Kabeldurchführungen durch Wände oder Decken. Wasser kann durch kleinste Öffnungen eindringen und sich in der Wand ausbreiten. Professionelle Abdichtungssysteme mit Quellbändern oder Dichtmassen sind hier unverzichtbar und werden oft als spezialisierte Lohndienstleistungen angeboten.
Oft wird auch der Fehlerstromschutzschalter (FI-Schalter) vergessen oder falsch dimensioniert. In Feuchträumen ist ein FI-Schalter mit 30 mA Auslösestrom vorgeschrieben. Zusätzlich führt die Verwendung von Standard-Verteilerdosen ohne entsprechende IP-Schutzart zu Problemen, da Feuchtigkeit in die Anschlusspunkte eindringen kann.
Welche Normen und Vorschriften gelten für Feuchtraum-Installationen?
Für Feuchtraum-Installationen gelten die DIN VDE 0100-701 für Räume mit Badewanne oder Dusche, die DIN VDE 0100-729 für Baustellen und die allgemeine DIN VDE 0100-410 für Schutzmaßnahmen. Diese Normen definieren verbindliche Sicherheitsstandards für elektrische Installationen in feuchten Bereichen.
Die DIN VDE 0100-701 ist besonders detailliert und regelt nicht nur die Schutzbereiche in Badezimmern, sondern auch die zulässigen Betriebsmittel, Schutzmaßnahmen und Installationsmethoden. Sie schreibt vor, dass alle Stromkreise in Badezimmern mit einem Fehlerstromschutzschalter abgesichert sein müssen.
Zusätzlich zu den VDE-Normen müssen auch die örtlichen Bauvorschriften und bei gewerblichen Anlagen die Unfallverhütungsvorschriften der Berufsgenossenschaften beachtet werden. Bei der Planung und Realisierung komplexer Energieversorgungssysteme übernehmen wir die fachgerechte Umsetzung aller relevanten Normen und entwickeln Servicekonzepte, die genau auf die spezifischen Anforderungen der jeweiligen Anlagen abgestimmt sind. Als erfahrener Partner in der Energie- und Anlagentechnik gewährleisten wir höchste Sicherheitsstandards bei allen Elektroinstallationen.
