Ein Stromausfall dauert im Durchschnitt nur wenige Minuten. In einem Krankenhaus können diese Minuten tödlich sein. Operationssäle, Intensivstationen, Beatmungsgeräte und bildgebende Diagnostik sind rund um die Uhr auf eine zuverlässige Energieversorgung angewiesen. Genau deshalb gehören USV-Systeme und Dieselgeneratoren zu den kritischsten Bestandteilen der technischen Infrastruktur jeder Klinik. Wer die Aufgabenteilung, die normativen Anforderungen und die Integrationsmöglichkeiten dieser Systeme versteht, legt den Grundstein für eine wirklich belastbare Notstromversorgung im Krankenhaus.
Die Anforderungen an die Stromversorgung medizinischer Einrichtungen sind dabei deutlich strenger als in der Industrie oder im Gewerbe. Gesetzliche Vorgaben, technische Normen und die schiere Komplexität moderner Kliniken machen eine durchdachte Systemplanung unerlässlich. Dieser Beitrag erklärt, wie die einzelnen Komponenten zusammenspielen und worauf es bei Planung, Betrieb und Modernisierung ankommt.
Stromausfall im Krankenhaus: Wenn Sekunden über Leben entscheiden
Kein anderer Gebäudetyp ist so abhängig von einer unterbrechungsfreien Stromversorgung wie ein Krankenhaus. Schon ein kurzer Spannungseinbruch von wenigen Millisekunden kann dazu führen, dass medizinische Geräte abstürzen, Monitore dunkel werden oder laufende Operationen unterbrochen werden müssen. Die Folgen reichen von Datenverlust über Geräteschäden bis hin zu akuter Lebensgefahr für Patienten.
Besonders kritisch sind Bereiche wie Intensivstationen, Operationssäle, Notaufnahmen und die Neonatologie. Hier laufen lebenserhaltende Systeme, die keine Unterbrechung tolerieren. Gleichzeitig stellen auch weniger offensichtliche Bereiche hohe Anforderungen: Serverräume für Krankenhausinformationssysteme, Apotheken mit temperaturkritischer Lagerung oder Labore mit laufenden Analysen sind ebenfalls auf eine stabile Energieversorgung angewiesen. Die Krankenhausversorgung bei Stromausfall ist damit nicht nur eine technische, sondern eine unmittelbar ethische Aufgabe.

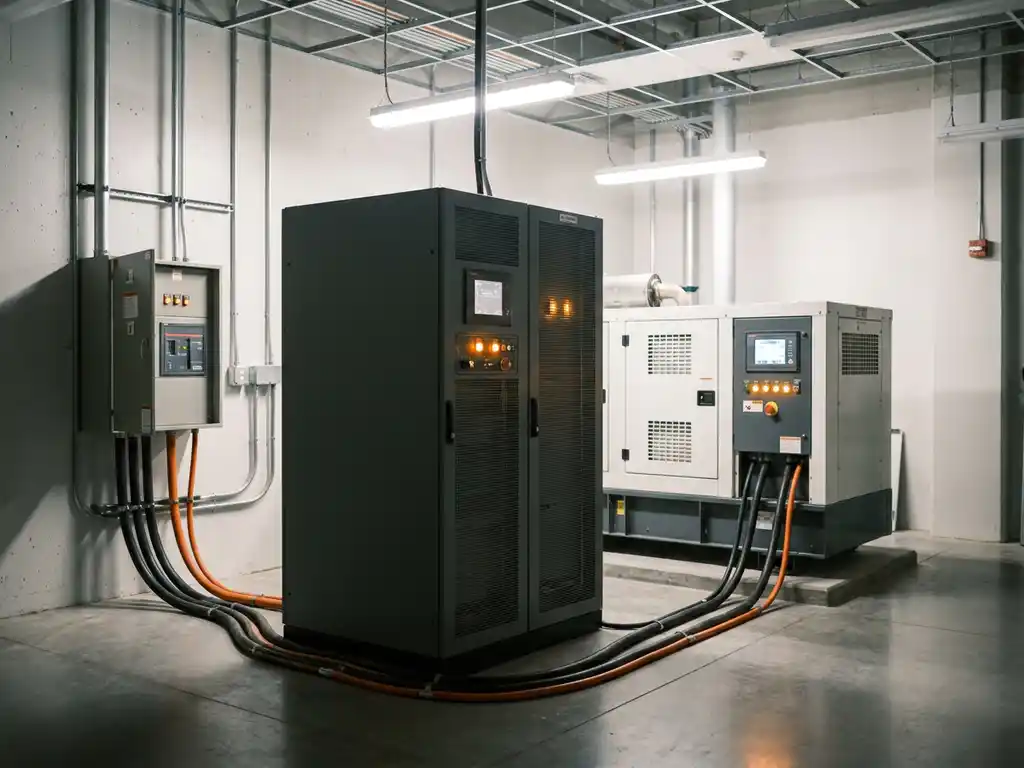

Aufgabenteilung zwischen USV und Dieselgenerator
USV-Systeme und Dieselgeneratoren erfüllen in der Notstromversorgung eines Krankenhauses unterschiedliche, aber eng verzahnte Aufgaben. Kein System kann die Funktion des anderen vollständig übernehmen, weshalb beide gemeinsam betrieben werden.
Die Rolle der unterbrechungsfreien Stromversorgung
Eine unterbrechungsfreie Stromversorgung im Krankenhaus greift sofort. Innerhalb von Millisekunden übernimmt die USV-Anlage die Versorgung aus ihren Akkumulatoren oder Kondensatoren, ohne dass angeschlossene Geräte auch nur einen kurzen Spannungsabfall bemerken. Dieser nahtlose Übergang ist entscheidend für alle Geräte, die keine Unterbrechung tolerieren. Die Kapazität einer USV ist jedoch begrenzt: Je nach Auslegung überbrückt sie zwischen wenigen Minuten und bis zu einer Stunde.
Die Rolle der Netzersatzanlage
Genau hier setzt der Dieselgenerator an. Eine Netzersatzanlage im Krankenhaus springt typischerweise innerhalb von 10 bis 15 Sekunden an und übernimmt dann die Langzeitversorgung für die Dauer des Netzausfalls. Moderne Aggregate können stundenlang oder sogar tagelang betrieben werden, solange der Kraftstoffvorrat reicht. Die USV überbrückt dabei die Anlaufzeit des Generators. Dieses Zusammenspiel aus sofortiger Überbrückung und dauerhafter Ersatzversorgung bildet das Rückgrat jeder belastbaren Notstromversorgung in Kliniken.
Normative Anforderungen und Sicherheitsklassen für Krankenhäuser
Die Planung von Notstromsystemen in Krankenhäusern ist durch klare Normen geregelt. Die zentrale Grundlage bildet die DIN VDE 0100-710, die spezifische Anforderungen an elektrische Anlagen in medizinisch genutzten Bereichen definiert. Ergänzt wird diese durch die DIN EN 50172 sowie die VDE 0558-507 für USV-Anlagen.
Besonders relevant ist die Einteilung medizinischer Bereiche in Sicherheitsklassen. Bereiche der Gruppe 2, also Räume mit direktem Patientenkontakt durch angeschlossene Geräte wie Operationssäle oder Intensivstationen, stellen die höchsten Anforderungen. Hier muss die Umschaltzeit auf Notstrom unter 0,5 Sekunden liegen. Bereiche der Gruppe 1, etwa normale Patientenzimmer, dürfen bis zu 15 Sekunden auf die Notstromversorgung warten. Diese Klassifizierung bestimmt maßgeblich, welche technischen Lösungen eingesetzt werden müssen und wie Energieversorgungssysteme ausgelegt sein müssen.
Systemintegration: USV, Generator und Gebäudeleittechnik im Verbund
Eine moderne Krankenhausinfrastruktur behandelt Notstromsysteme nicht als isolierte Insellösungen, sondern integriert sie vollständig in die übergeordnete Gebäudeleittechnik. Erst durch diese Vernetzung entsteht ein wirklich resilientes System.
Die Gebäudeleittechnik übernimmt dabei mehrere Funktionen gleichzeitig: Sie überwacht kontinuierlich den Betriebszustand aller Komponenten, koordiniert die Lastverteilung zwischen Netz, USV und Generator und protokolliert alle Ereignisse für spätere Auswertungen. Im Störungsfall kann das System automatisch Lasten abschalten, Prioritäten setzen und das Wartungspersonal alarmieren. Besonders wichtig ist die Fernüberwachung: Techniker können den Systemstatus rund um die Uhr einsehen, ohne physisch vor Ort sein zu müssen. Diese Integration von kritischer Infrastruktur und Stromversorgung erhöht nicht nur die Zuverlässigkeit, sondern vereinfacht auch die Dokumentation für Behörden und Prüfer.
Wartung und Prüfpflichten: Zuverlässigkeit im laufenden Betrieb sichern
Ein Notstromsystem, das im Ernstfall nicht funktioniert, ist schlimmer als keines, weil es ein trügerisches Sicherheitsgefühl erzeugt. Regelmäßige Wartung und strukturierte Prüfpflichten sind deshalb keine optionalen Zusatzleistungen, sondern gesetzlich vorgeschriebene Notwendigkeiten.
Für Dieselgeneratoren schreibt die DIN VDE 0100-710 regelmäßige Probeläufe vor, bei denen das Aggregat unter Last betrieben wird. Nur so lässt sich sicherstellen, dass der Generator im Ernstfall tatsächlich anspringt und die erforderliche Leistung liefert. USV-Anlagen müssen regelmäßig auf Akkuzustand, Umschaltverhalten und Kapazität geprüft werden, da Batterien altern und ihre Leistungsfähigkeit ohne sichtbare Warnsignale nachlassen kann. Alle Prüfergebnisse müssen lückenlos dokumentiert werden, da sie bei behördlichen Kontrollen und im Schadensfall als Nachweis dienen. Ein durchdachtes Servicekonzept, das Wartungsintervalle, Prüfprotokolle und Ersatzteilvorhaltung aufeinander abstimmt, ist dabei unverzichtbar.
Modernisierung bestehender Notstromsysteme in Kliniken
Viele Krankenhäuser in Deutschland betreiben Notstromsysteme, die vor 20 oder 30 Jahren installiert wurden. Diese Anlagen entsprechen oft nicht mehr dem aktuellen Stand der Technik und können weder die heutigen normativen Anforderungen noch die gestiegenen elektrischen Lasten durch moderne Medizintechnik vollständig erfüllen.
Eine Modernisierung muss dabei nicht zwingend als Kompletttausch erfolgen. Häufig ist eine schrittweise Erneuerung sinnvoller: Zunächst werden die kritischsten Bereiche auf den neuesten Stand gebracht, während weniger sensible Bereiche in einem zweiten Schritt folgen. Eine besondere Herausforderung ist dabei der laufende Betrieb. Ein Krankenhaus kann nicht einfach abgeschaltet werden, weshalb alle Modernisierungsmaßnahmen unter Betrieb geplant und ausgeführt werden müssen. Temporäre Bypass-Lösungen, klare Abschaltpläne und enge Abstimmung mit dem Klinikpersonal sind dabei ebenso wichtig wie die technische Ausführung selbst. Wer frühzeitig plant und einen erfahrenen Partner einbindet, kann die Versorgungssicherheit schrittweise und ohne Betriebsunterbrechung auf ein zukunftsfähiges Niveau heben.
Wie wir von KSV bei der Notstromversorgung in Kliniken helfen
Die Planung und Realisierung zuverlässiger Notstromsysteme für medizinische Einrichtungen erfordert tiefes technisches Know-how, Erfahrung mit den geltenden Normen und die Fähigkeit, komplexe Systeme unter laufendem Betrieb zu integrieren. Genau das ist unser Kerngeschäft bei KSV.
Wir begleiten Kliniken und Krankenhäuser entlang des gesamten Projektprozesses:
- Planung und Auslegung von USV-Anlagen und Netzersatzanlagen gemäß DIN VDE 0100-710 und den spezifischen Anforderungen der jeweiligen Sicherheitsklassen
- Lieferung und Installation kompletter Energieversorgungssysteme von der Mittelspannungsschaltanlage bis zur Unterverteilung, alles aus einer Hand
- Integration in die Gebäudeleittechnik für zentrale Überwachung, automatisierte Steuerung und lückenlose Dokumentation
- Kabelplanung und Verlegung mit Detailgenauigkeit, damit Kabelwege und Trassen langfristig zuverlässig und normkonform bleiben
- Regelmäßige Wartung und Instandhaltung mit maßgeschneiderten Servicekonzepten, die auf die spezifischen Anforderungen der jeweiligen Anlage abgestimmt sind
- Modernisierung bestehender Systeme unter laufendem Betrieb, mit klaren Abschaltplänen und temporären Bypass-Lösungen
Wenn Sie die Versorgungssicherheit Ihrer Klinik auf den neuesten Stand bringen möchten, sprechen Sie uns an. Wir analysieren Ihre bestehende Infrastruktur, entwickeln ein passendes Konzept und setzen es zuverlässig um. Nehmen Sie jetzt Kontakt auf und erfahren Sie, wie wir gemeinsam die Grundlage für eine sichere Patientenversorgung legen können.
