Die Energieübertragung über weite Strecken erfolgt hauptsächlich über Freileitungen, die von verschiedenen Masttypen getragen werden. Diese Strommasten bilden das Rückgrat unserer Energieverteilungsnetze und müssen unterschiedlichen technischen Anforderungen gerecht werden. Die Wahl des richtigen Masttyps entscheidet über die Zuverlässigkeit, Wirtschaftlichkeit und Sicherheit der gesamten Übertragungsanlage.
Von einfachen Holzmasten in ländlichen Gebieten bis hin zu imposanten Stahlgittermasten für Hochspannungsleitungen – jeder Masttyp erfüllt spezifische Funktionen im komplexen System der Stromnetze. Das Verständnis der verschiedenen Ausführungen ist entscheidend für die optimale Planung von Energie- und Anlagentechnik Projekten.
Was sind Masten in der Energieübertragung und warum sind sie wichtig?
Masten in der Energieübertragung sind tragende Konstruktionen, die Freileitungen in der erforderlichen Höhe über dem Boden halten und dabei mechanische sowie elektrische Sicherheit gewährleisten. Sie leiten die Gewichts- und Zugkräfte der Leiterseile sowie zusätzliche Belastungen durch Wind, Eis und thermische Ausdehnung sicher in den Untergrund ab.
Die Bedeutung dieser Übertragungsmasten liegt in ihrer fundamentalen Rolle für die Energieversorgung. Sie ermöglichen den wirtschaftlichen Transport elektrischer Energie über große Entfernungen und stellen sicher, dass Stromnetze auch bei extremen Witterungsbedingungen zuverlässig funktionieren. Ohne diese stabilen Trägerstrukturen wäre die flächendeckende Elektrizitätsversorgung, wie wir sie heute kennen, nicht möglich.
Welche Hauptkategorien von Masttypen gibt es?
Die Hauptkategorien von Masttypen gliedern sich in Tragmasten, Abspannmasten, Winkelmasten und Endmasten, die jeweils unterschiedliche mechanische Funktionen im Freileitungssystem erfüllen. Diese Klassifizierung erfolgt primär nach der Art der mechanischen Beanspruchung und der Position in der Leitungsführung.
Tragmasten bilden das Grundgerüst gerader Leitungsabschnitte und tragen hauptsächlich das Gewicht der Leiterseile. Abspannmasten hingegen nehmen zusätzlich zu den Gewichtskräften auch die Längszugkräfte der Leitung auf. Winkelmasten werden an Richtungsänderungen der Trasse eingesetzt und müssen die resultierenden Seitenkräfte beherrschen. Endmasten markieren den Leitungsanfang oder das Leitungsende und verankern die gesamte mechanische Zugkraft der Freileitung.
Zusätzlich unterscheidet man nach Spannungsebenen zwischen Niederspannungs-, Mittelspannungs- und Hochspannungsmasten, wobei mit steigender Spannung auch die Isolationsabstände und damit die Mastdimensionen zunehmen.
Wie unterscheiden sich Tragmasten von Abspannmasten?
Tragmasten tragen ausschließlich das Gewicht der Leiterseile und übertragen diese Vertikallasten in den Untergrund, während Abspannmasten zusätzlich die horizontalen Zugkräfte der gespannten Leitung aufnehmen und mechanisch verankern. Diese unterschiedlichen Belastungsarten erfordern völlig verschiedene konstruktive Auslegungen.
Die konstruktiven Unterschiede zeigen sich deutlich in der Fundamentierung und Mastgeometrie. Tragmasten können mit relativ einfachen Fundamenten auskommen, da sie hauptsächlich auf Druck beansprucht werden. Ihre Traverse ist meist symmetrisch ausgebildet, und die Leiterseile werden in Isolatorketten frei aufgehängt.
Abspannmasten benötigen hingegen wesentlich aufwendigere Fundamente, die große Zugkräfte aufnehmen können. Die Leiterseile werden fest an Abspannisolatoren verankert, wodurch diese Hochspannungsmasten deutlich robuster dimensioniert werden müssen. In längeren Freileitungen werden Abspannmasten typischerweise alle drei bis fünf Kilometer eingesetzt, um die mechanischen Belastungen zu unterteilen und eine zuverlässige Steuerungs- und Automatisierungstechnik der Netze zu ermöglichen.
Welche Materialien werden für verschiedene Masttypen verwendet?
Die häufigsten Materialien für Strommasten sind Stahl, Beton, Holz und Aluminium, wobei die Materialwahl von Spannungsebene, mechanischer Belastung, Umweltbedingungen und wirtschaftlichen Faktoren abhängt. Stahlgittermasten dominieren bei Hochspannungsanwendungen, während Betonmasten oft in der Mittelspannung eingesetzt werden.

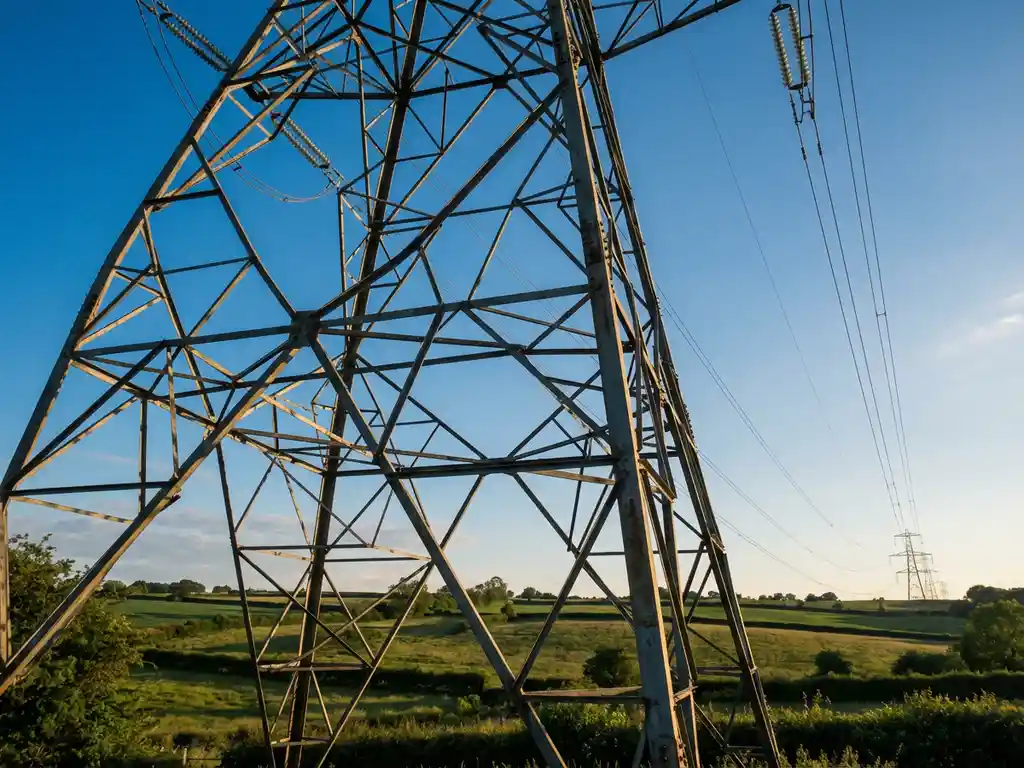

Stahlkonstruktionen bieten das beste Verhältnis von Festigkeit zu Gewicht und ermöglichen große Spannweiten sowie komplexe Geometrien. Sie werden meist als Gitterkonstruktionen oder Vollwandmasten ausgeführt und durch Verzinkung oder Beschichtung vor Korrosion geschützt. Für besonders hohe mechanische Anforderungen sind sie die erste Wahl.
Betonmasten zeichnen sich durch ihre Langlebigkeit und ihren geringen Wartungsaufwand aus. Als Spannbetonmasten können sie erhebliche Kräfte aufnehmen und werden häufig in standardisierten Abmessungen vorgefertigt. Holzmasten finden vor allem in ländlichen Niederspannungsnetzen Verwendung, da sie kostengünstig und einfach zu montieren sind. Aluminiummasten werden in korrosiven Umgebungen oder bei besonderen ästhetischen Anforderungen eingesetzt. Die Qualitätskontrolle aller Materialien erfolgt durch umfassende Mess- und Prüftechnik während der Herstellung und Montage.
Wie wählt man den richtigen Masttyp für ein Projekt aus?
Die Auswahl des richtigen Masttyps erfolgt anhand einer systematischen Bewertung von Spannungsebene, mechanischen Belastungen, Umgebungsbedingungen, Wirtschaftlichkeit und örtlichen Gegebenheiten. Diese Parameter bestimmen gemeinsam die optimale technische und wirtschaftliche Lösung für das jeweilige Energieübertragungsprojekt.
Zunächst definiert die Spannungsebene die grundlegenden Anforderungen an Isolationsabstände und Mastabmessungen. Die mechanische Auslegung berücksichtigt Leiterzugkräfte, Windlasten, Eislasten und seismische Einwirkungen entsprechend den örtlichen Klimabedingungen. Bodenverhältnisse beeinflussen die Fundamentwahl und damit die Mastgeometrie.
Wirtschaftliche Aspekte umfassen nicht nur die Anschaffungskosten, sondern auch den Montageaufwand, die Wartungskosten und die Lebensdauer. KSV berücksichtigt bei der Planung von Energieversorgungssystemen all diese Faktoren, um für jedes Projekt die optimale Lösung zu entwickeln. Umweltauflagen, Landschaftsschutz und städtebauliche Anforderungen können zusätzlich die Materialwahl und Mastgestaltung beeinflussen. Eine sorgfältige Projektanalyse in der Planungsphase stellt sicher, dass der gewählte Masttyp über die gesamte Betriebsdauer zuverlässig und wirtschaftlich funktioniert. Dabei unterstützen spezialisierte Lohndienstleistungen bei der fachgerechten Montage und Wartung der Anlagen.
