Welche Erdungskonzepte gelten für Rechenzentren?

Rechenzentren gehören zu den anspruchsvollsten elektrischen Umgebungen überhaupt. Empfindliche Serverinfrastruktur, kontinuierlicher Betrieb rund um die Uhr und hohe Leistungsdichten stellen besondere Anforderungen an die gesamte elektrotechnische Planung. Eines der wichtigsten, aber häufig unterschätzten Themen dabei ist das Erdungskonzept. Wer Erdungskonzepte für Rechenzentren sorgfältig plant, schützt nicht nur Menschen und Anlagen, sondern sichert auch die Verfügbarkeit kritischer IT-Systeme langfristig ab.

Ein durchdachtes Erdungskonzept verbindet mehrere Schutzebenen miteinander: Schutzerdung, Potenzialausgleich, EMV-Maßnahmen und Blitzschutz. Diese Ebenen greifen ineinander und müssen von Anfang an aufeinander abgestimmt werden. Der folgende Überblick erklärt, worauf es bei der Planung einer Erdungsanlage im Rechenzentrum wirklich ankommt.

Anforderungen an die Erdung im Rechenzentrum

Die Erdung im Rechenzentrum erfüllt mehrere grundlegende Funktionen gleichzeitig: Sie gewährleistet den Schutz von Personen vor gefährlichen Berührungsspannungen, schützt Betriebsmittel vor Überspannungen und sorgt für eine stabile Referenzspannung für alle angeschlossenen Systeme. Gerade im IT-Umfeld ist dieser letzte Punkt besonders relevant, da selbst kleinste Potenzialunterschiede zu Fehlfunktionen oder Datenverlust führen können.

Normativ bildet die DIN VDE 0100 die Grundlage für die Planung von Niederspannungsanlagen in Deutschland, ergänzt durch spezifische Anforderungen aus der DIN EN 50310 für Erdungs- und Potenzialausgleichsanlagen in Gebäuden mit Informationstechnik. Rechenzentren unterliegen zudem häufig zusätzlichen Anforderungen aus Betreiberstandards wie der EN 50600, die die Infrastruktur von Rechenzentren umfassend normiert. Eine normgerechte Schutzerdung der IT-Infrastruktur ist damit keine optionale Maßnahme, sondern eine verbindliche Planungsgrundlage.

TN-S, TN-C-S und IT-Systeme im Vergleich

Die Wahl des Netztyps hat direkte Auswirkungen auf die Betriebssicherheit und die EMV-Eigenschaften einer Anlage. Im Rechenzentrumsumfeld kommen vor allem drei Netzsysteme in Betracht, die sich in ihrer Erdungsstruktur und ihrem Verhalten bei Fehlern grundlegend unterscheiden.

TN-S System

Das TN-S System gilt im Rechenzentrum als bevorzugte Lösung. Es trennt Schutzleiter (PE) und Neutralleiter (N) vollständig voneinander, sodass im Schutzleiter keine Betriebsströme fließen. Das reduziert Störemissionen erheblich und schafft eine saubere Referenz für empfindliche elektronische Geräte. Für Neubauten und umfassende Modernisierungen ist das TN-S System die klare Empfehlung.

TN-C-S System

Das TN-C-S System kombiniert auf einem Teil der Strecke Schutz- und Neutralleiter im sogenannten PEN-Leiter und trennt diese erst an einem definierten Punkt. Es findet sich häufig in Bestandsgebäuden, wo eine vollständige Umrüstung auf TN-S nicht wirtschaftlich darstellbar ist. Ab dem Trennpunkt muss dann konsequent als TN-S weitergeführt werden. Wichtig: Im TN-C-Bereich dürfen keine FI-Schutzschalter eingesetzt werden.

IT-System

Das IT-System betreibt das Netz ohne direkten Erdanschluss des Sternpunkts. Ein erster Isolationsfehler führt noch nicht zu einem Kurzschluss, sondern wird über Isolationsüberwachungsgeräte gemeldet. Das ermöglicht einen unterbrechungsfreien Betrieb auch bei einem Einzelfehler und macht das IT-System besonders interessant für hochverfügbare Bereiche wie unterbrechungsfreie Stromversorgungen oder medizinische IT-Umgebungen. Die Komplexität der Überwachung und Wartung ist allerdings höher.

Potenzialausgleich als Grundlage stabiler IT-Infrastruktur

Ein funktionierender Potenzialausgleich ist das Fundament jeder stabilen IT-Infrastruktur. Ziel ist es, alle leitfähigen Teile einer Anlage auf dasselbe elektrische Potenzial zu bringen, sodass keine Ausgleichsströme über Datenleitungen oder Gehäuse fließen können. Gerade in Rechenzentren, wo Hunderte von Servern, Switches und Speichersystemen über strukturierte Verkabelung miteinander verbunden sind, entstehen ohne sorgfältigen Potenzialausgleich schnell Probleme.

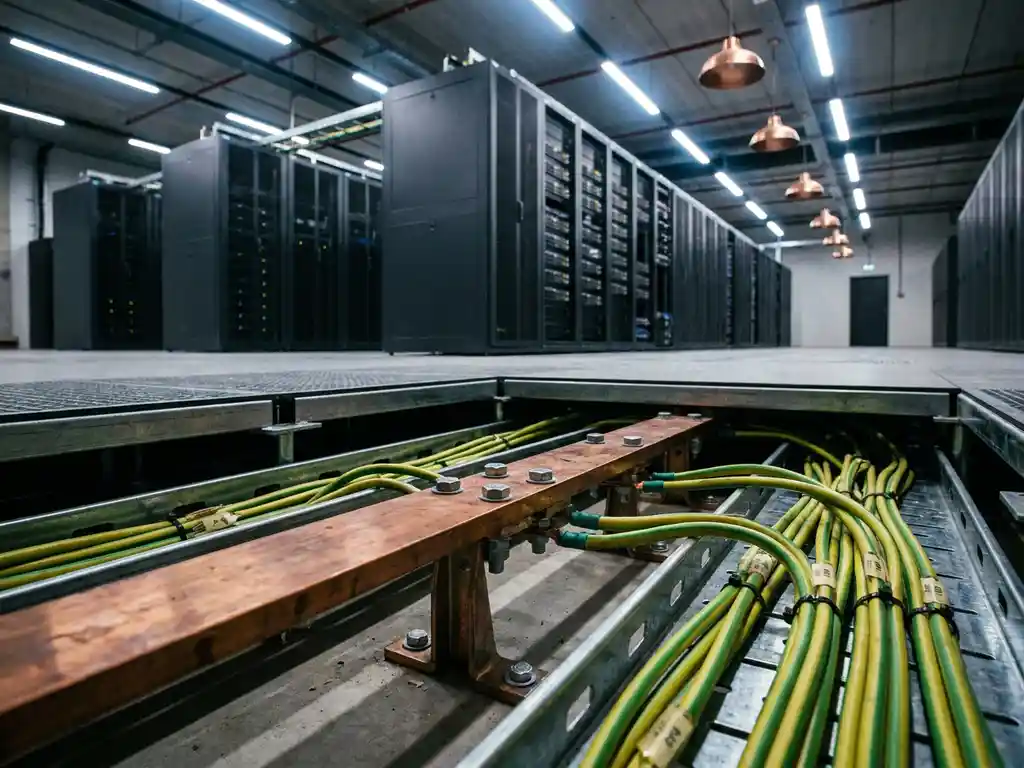

Die DIN EN 50310 definiert dafür ein Meshed Bonding Network (MBN), also ein vermaschtes Potenzialausgleichsnetz. Dabei werden alle Racks, Gehäuse und Kabeltrassen über ein engmaschiges Netz aus Potenzialausgleichsleitern verbunden. Ergänzend dazu wird eine Hauptpotenzialausgleichsschiene (HES) als zentraler Sammelpunkt eingesetzt. Dieser Ansatz minimiert Impedanzunterschiede und schützt die Elektronik vor Ausgleichsströmen, die andernfalls über empfindliche Schnittstellen fließen würden.

EMV-gerechte Erdung und Schirmungskonzepte

Elektromagnetische Verträglichkeit ist im Rechenzentrum kein Randthema. Hochfrequente Störungen entstehen durch Schaltnetzteile, Frequenzumrichter und schnell schaltende Prozessoren und können über schlecht geplante Erdungsstrukturen das gesamte System beeinflussen. Eine EMV-gerechte Erdung im Rechenzentrum beginnt mit der richtigen Leitungsführung.

Schirmungen von Datenkabeln sollten beidseitig geerdet werden, um hochfrequente Störungen effektiv abzuleiten. Das widerspricht zwar dem älteren Prinzip der einseitigen Schirmerdung, entspricht aber dem Stand der Technik für IT-Umgebungen nach EN 50174. Voraussetzung dafür ist ein einwandfreier Potenzialausgleich, denn nur wenn kein Potenzialunterschied zwischen den Erdungspunkten besteht, entstehen durch beidseitige Schirmerdung keine störenden Ausgleichsströme. Kabeltrassen für Energie- und Datenleitungen sollten räumlich getrennt geführt oder durch Trennstege voneinander abgeschirmt werden.

Besondere Aufmerksamkeit verdient die Erdung von USV-Anlagen und Frequenzumrichtern, da diese Geräte im Betrieb hochfrequente Ableitströme erzeugen. Hier sind niederohmige, kurzwegige Erdungsverbindungen mit ausreichendem Leiterquerschnitt zwingend erforderlich.

Blitz- und Überspannungsschutz im Erdungskonzept

Blitzschutz und Überspannungsschutz sind integraler Bestandteil eines vollständigen Erdungskonzepts für Rechenzentren. Ein Blitzeinschlag in der Nähe eines Gebäudes kann über induktive Einkopplung Überspannungen in Leitungen erzeugen, die weit über den Toleranzgrenzen empfindlicher Elektronik liegen. Ein koordiniertes Schutzkonzept nach DIN EN 62305 gliedert sich in mehrere Schutzklassen und Schutzpegel.

Der äußere Blitzschutz, bestehend aus Fangeinrichtungen, Ableitungen und Erdern, bildet die erste Verteidigungslinie. Der innere Blitzschutz ergänzt diese durch Potenzialausgleich aller eintretenden Leitungen sowie durch Überspannungsschutzgeräte (SPD) in drei Stufen: grobe Ableitung am Gebäudeeintritt (Typ 1), mittlere Ableitung an der Hauptverteilung (Typ 2) und Feinschutz an empfindlichen Endgeräten (Typ 3). Für Rechenzentren empfiehlt sich grundsätzlich eine vollständige Kaskade aller drei Stufen, da der Ausfall eines einzelnen Servers durch eine Überspannung wirtschaftlich erhebliche Folgen haben kann.

Wichtig ist zudem, dass Erdungsanlage und Blitzschutzanlage miteinander verbunden werden, um Potenzialunterschiede im Blitzfall zu vermeiden. Getrennte Erder ohne Verbindung sind nach aktuellem Normenstand nicht zulässig und gefährlich.

Typische Planungsfehler und wie man sie vermeidet

Selbst erfahrene Planer machen bei der Erdung von Rechenzentren immer wieder ähnliche Fehler. Einer der häufigsten ist die nachträgliche Ergänzung von Potenzialausgleichsmaßnahmen, die ursprünglich nicht eingeplant wurden. Wer den Potenzialausgleich erst nach der Inbetriebnahme nachrüstet, kämpft mit beengten Platzverhältnissen, langen Leitungswegen und oft unzureichenden Leiterquerschnitten.

Ein weiterer klassischer Fehler ist die Vermischung von TN-C- und TN-S-Bereichen ohne klar definierten Trennpunkt. Das führt zu Betriebsströmen im Schutzleiter, erhöhten EMV-Problemen und kann den Betrieb von FI-Schutzschaltern beeinträchtigen. Ebenso problematisch ist die Verwendung unzureichend dimensionierter Erdungsleiter, besonders wenn nachträglich Lasten hinzugefügt werden.

Weitere typische Planungsschwächen umfassen:

Fehlende oder unvollständige Dokumentation der Erdungsanlage, die spätere Wartung und Prüfung erschwert
Keine Berücksichtigung von Ableitströmen aus USV-Anlagen bei der Dimensionierung der PE-Leiter
Einseitige Schirmerdung von Datenkabeln in Umgebungen, die ein MBN erfordern
Überspannungsschutzgeräte ohne Koordination der einzelnen Stufen untereinander
Vernachlässigung des Erdungswiderstands bei der Erderanlage, besonders in hochohmigen Böden

Die Grundregel lautet: Erdung und Potenzialausgleich müssen von Anfang an als integrierter Bestandteil der Gesamtplanung behandelt werden, nicht als nachgelagerte Maßnahme.

Wie wir bei KSV Erdungskonzepte für Rechenzentren umsetzen

Ein normgerechtes und zukunftssicheres Erdungskonzept für ein Rechenzentrum erfordert tiefes Fachwissen, strukturierte Planung und handwerkliche Präzision bei der Ausführung. Genau das ist unser Anspruch bei KSV. Als Spezialist für Energie- und Anlagentechnik übernehmen wir die vollständige Planung und Realisierung elektrotechnischer Infrastruktur für anspruchsvolle Umgebungen wie Rechenzentren.

Konkret unterstützen wir bei folgenden Aufgaben:

Normgerechte Planung der Erdungsanlage nach DIN VDE 0100, DIN EN 50310 und EN 50600
Auswahl und Umsetzung des passenden Netzsystems (TN-S, TN-C-S oder IT) in Abstimmung mit den Betriebsanforderungen
Aufbau vermaschter Potenzialausgleichsnetze (MBN) für stabile IT-Infrastruktur
EMV-konforme Kabelverlegung und Schirmungskonzepte entlang geplanter Kabeltrassen
Koordinierter Blitz- und Überspannungsschutz nach DIN EN 62305 in allen drei Schutzstufen
Regelmäßige Wartung und Prüfung bestehender Erdungsanlagen zur Sicherstellung dauerhafter Normkonformität

Wir begleiten Projekte von der ersten Konzeptidee bis zur vollständigen Inbetriebnahme und stehen als langfristiger Partner für Wartung und Instandhaltung zur Verfügung. Sprechen Sie uns direkt an, wenn Sie ein neues Rechenzentrum planen oder eine bestehende Anlage auf den aktuellen Stand bringen möchten.
