Welche elektrischen Anforderungen gelten für Reinräume?

Reinräume stellen an die Elektrotechnik besonders strenge Anforderungen, weil jede Verunreinigung, elektrostatische Entladung oder ungeeignete Installation die Produktqualität oder die Sicherheit gefährden kann. Grundsätzlich müssen alle elektrischen Anlagen in Reinräumen partikelarm, korrosionsbeständig und präzise steuerbar sein. Die spezifischen Anforderungen richten sich dabei nach der jeweiligen Reinraumklasse, der Branche und den dort verarbeiteten Stoffen. Die folgenden Abschnitte beantworten die wichtigsten Fragen zur Reinraum-Elektrotechnik systematisch.

Welche Normen und Reinraumklassen bestimmen die Elektroplanung?

Die Elektroplanung in Reinräumen richtet sich in erster Linie nach der ISO 14644-Normenreihe, welche Reinraumklassen von ISO 1 (höchste Reinheit) bis ISO 9 (geringste Reinheit) definiert. Je strenger die Klasse, desto höher sind die Anforderungen an Materialien, Schutzarten und die Gestaltung elektrischer Installationen. Ergänzend gelten die VDE-Normen sowie branchenspezifische Regelwerke.

Die ISO 14644-1 legt die Partikelgrenzwerte je Reinraumklasse fest und bildet damit die Grundlage für alle weiteren Planungsentscheidungen. Die ISO 14644-4 behandelt speziell den Entwurf und den Bau von Reinräumen, einschließlich der technischen Gebäudeausrüstung. Für elektrische Anlagen bedeutet das konkret: Schaltschränke, Kabelführungen und Leuchten müssen so ausgeführt sein, dass sie keine Partikel abgeben und leicht zu reinigen sind.

Neben der ISO-Klassifizierung spielen folgende Regelwerke eine wichtige Rolle:

DIN EN 61439 für Niederspannungs-Schaltgerätekombinationen
DIN VDE 0100-Reihe für die Errichtung von Niederspannungsanlagen
GMP-Richtlinien (Good Manufacturing Practice) in der Pharma- und Medizintechnik
SEMI-Standards in der Halbleiterindustrie

In der Praxis entscheidet die Reinraumklasse direkt darüber, welche Schutzarten für Gehäuse zulässig sind, ob besondere Oberflächenbeschichtungen erforderlich werden und wie eng die Toleranzen für Temperatur, Feuchte und Partikelkonzentration gehalten werden müssen. Eine sorgfältige Auslegung der Elektroinstallation beginnt deshalb immer mit der exakten Bestimmung der geforderten Reinraumklasse.

Welche Schutzarten und Gehäuseklassen sind im Reinraum vorgeschrieben?

Im Reinraum sind elektrische Betriebsmittel grundsätzlich in Gehäusen mit hoher Schutzart nach IEC 60529 auszuführen. Üblich sind Schutzarten ab IP54, in besonders sensiblen Bereichen auch IP65 oder IP66. Diese Schutzgrade verhindern, dass Staub und Feuchtigkeit in Gehäuse eindringen und gleichzeitig, dass Partikel aus dem Inneren in die Reinraumatmosphäre gelangen.

Die Wahl der richtigen Schutzart hängt von zwei Faktoren ab: der Reinraumklasse und dem Einsatzbereich des Betriebsmittels. Schaltschränke, die direkt im Reinraum aufgestellt werden, benötigen glatte, spaltarme Oberflächen ohne Hinterschneidungen, in denen sich Partikel festsetzen könnten. Ideale Materialien sind Edelstahl oder speziell beschichteter Stahl, da sie korrosionsbeständig und gut zu reinigen sind. Mehr über unsere Kompetenzen im Bereich Energie- und Anlagentechnik erfahren Sie auf unserer Leistungsseite.

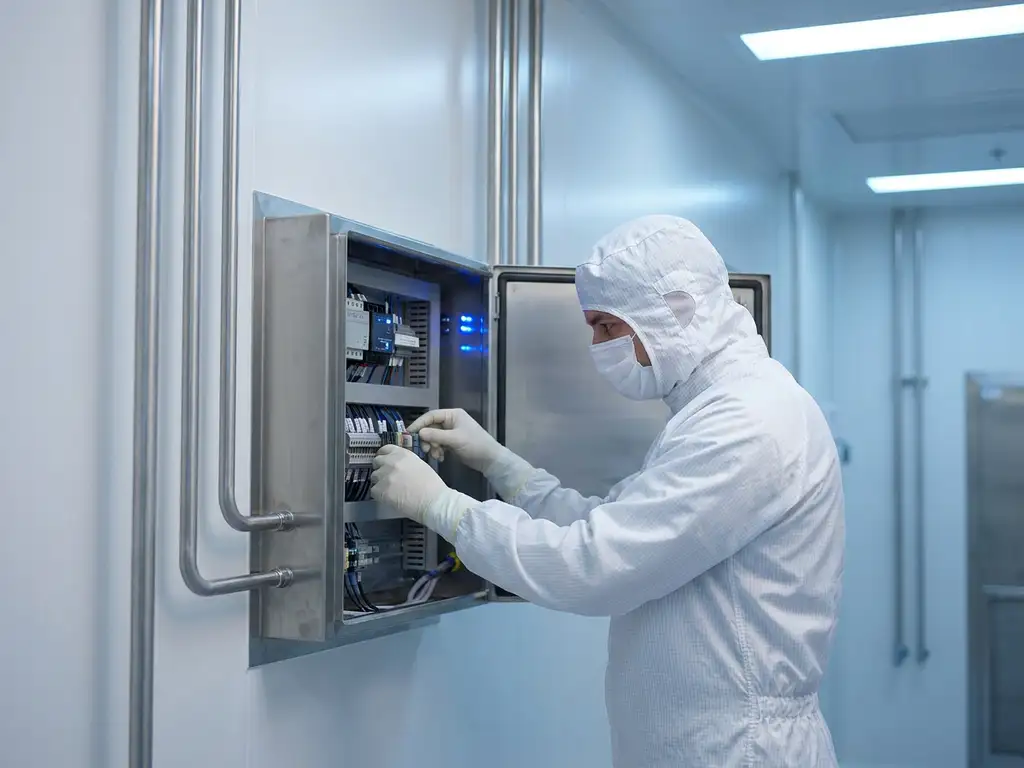

Anforderungen an Schaltschrankoberflächen

Schaltschränke im Reinraum müssen so konstruiert sein, dass keine Partikel von der Oberfläche abplatzen oder durch Lüftungsöffnungen freigesetzt werden. Deshalb sind herkömmliche Lüftungsschlitze im Reinraum nicht zulässig. Stattdessen kommen geschlossene Schränke mit interner Klimatisierung oder Wärmetauschern zum Einsatz, die den Wärmeaustausch ohne Luftaustausch mit dem Reinraum ermöglichen.

Kabelführung und Steckverbindungen

Auch Kabeltrassen und Steckverbindungen unterliegen strengen Anforderungen. Offene Kabelbahnen sind zu vermeiden; stattdessen werden geschlossene Kabelkanäle oder Rohrsysteme bevorzugt. Steckverbindungen müssen mit Staubschutzkappen gesichert sein, wenn sie nicht belegt sind. Alle Durchführungen durch Reinraumwände sind luftdicht abzudichten, um den Differenzdruck zwischen Reinraum und angrenzenden Bereichen nicht zu beeinträchtigen.

Wie wird ESD-Schutz in der Reinraum-Elektrotechnik umgesetzt?

ESD-Schutz (Electrostatic Discharge) in der Reinraum-Elektrotechnik wird durch eine Kombination aus ableitfähigen Materialien, Potentialausgleich und geregelter Luftfeuchte umgesetzt. Besonders in der Halbleiter- und Elektronikindustrie ist elektrostatische Entladung eine der häufigsten Ursachen für Produktschäden, weshalb ESD-Maßnahmen integraler Bestandteil der Elektroplanung sind.

Die wichtigsten Maßnahmen zum ESD-Schutz im Reinraum umfassen:

Ableitfähige Bodenbeläge mit definiertem Ableitwiderstand, die Ladungen kontrolliert ableiten
Potentialausgleichsschienen, an die alle leitfähigen Bauteile, Arbeitsflächen und Geräte angeschlossen werden
ESD-gerechte Schaltschrankausführungen mit leitfähigen Beschichtungen und Erdungsanschlüssen
Ionisatoren, die statische Aufladung auf nichtleitenden Oberflächen neutralisieren
Klimatisierung mit kontrollierter relativer Feuchte, typischerweise zwischen 40 und 60 Prozent, da trockene Luft die Entstehung statischer Ladungen begünstigt

Die Norm IEC 61340-5-1 definiert die Anforderungen an ESD-Schutzmaßnahmen in der Elektronikindustrie und bildet die Grundlage für die Planung entsprechender Reinrauminstallationen. In der Praxis bedeutet das, dass bereits bei der Auswahl von Kabeln, Steckverbindungen und Schaltschrankkomponenten auf ESD-Kompatibilität geachtet werden muss.

Welche Anforderungen gelten für Beleuchtung und HLK-Steuerung im Reinraum?

Reinraum-Beleuchtung muss flächenbündig in die Decke integriert, vollständig abgedichtet und aus Materialien gefertigt sein, die keine Partikel abgeben. HLK-Steuerung (Heizung, Lüftung, Klimatisierung) ist im Reinraum die anspruchsvollste elektrotechnische Aufgabe, weil Luftmengen, Druckverhältnisse und Temperatur eng geregelt werden müssen, um die Reinraumklasse dauerhaft zu halten.

Anforderungen an die Reinraum-Beleuchtung

Leuchten für Reinräume müssen so konstruiert sein, dass sie sich nahtlos in die Deckenstruktur einfügen und keine Spalten oder Hinterschneidungen aufweisen. Üblich sind LED-Reinraumleuchten mit IP65-Schutz oder höher, die mit einer glatten Abdeckscheibe aus Polycarbonat oder Glas ausgestattet sind. Die Wartung muss möglichst von außerhalb des Reinraums möglich sein, um Kontaminationsrisiken zu minimieren. Beleuchtungsstärke und Farbwiedergabe richten sich nach den Arbeitsanforderungen, wobei in der Regel Werte zwischen 500 und 1000 Lux gefordert werden.

Steuerungsanforderungen für Lüftung und Klimatisierung

Die HLK-Steuerung ist das Herzstück des Reinraumbetriebs. Sie regelt Luftwechselraten, Druckdifferenzen zu angrenzenden Bereichen und Temperatur- sowie Feuchtewerte mit hoher Präzision. Moderne Reinräume nutzen dafür speicherprogrammierbare Steuerungen (SPS) in Verbindung mit Gebäudeleitsystemen, die eine kontinuierliche Überwachung und Dokumentation aller Parameter ermöglichen. Sensoren für Partikelzahl, Differenzdruck und Temperatur liefern dabei die Messwerte für die Regelkreise. Wir bei KSV setzen bei der Reinraum-Steuerungstechnik auf ganzheitliche Ansätze – erfahren Sie mehr über unsere Leistungen in der Steuerungs- und Automatisierungstechnik, die Planung, Bau, Installation, Inbetriebnahme und Wartung der Mess-Steuer- und Regelungstechnik aus einer Hand abdecken.

Wann sind ATEX-Vorschriften für Reinräume relevant?

ATEX-Vorschriften sind für Reinräume relevant, wenn dort brennbare Lösungsmittel, Gase oder explosionsfähige Stäube verarbeitet werden. Das ist beispielsweise in der chemischen Industrie, der Pharmafertigung mit Lösungsmitteln oder der Herstellung von Batteriematerialien der Fall. In diesen Situationen überlagern sich die Anforderungen aus der Reinraumtechnik und dem Explosionsschutz.

Die ATEX-Richtlinie 2014/34/EU regelt, welche elektrischen Betriebsmittel in explosionsgefährdeten Bereichen eingesetzt werden dürfen. Im Reinraumkontext bedeutet das, dass Zonen nach ATEX klassifiziert werden müssen, bevor elektrische Installationen geplant werden. Typische Zoneneinteilungen sind:

Zone 0 / Zone 20: Explosionsfähige Atmosphäre ist ständig oder langzeitig vorhanden
Zone 1 / Zone 21: Explosionsfähige Atmosphäre tritt gelegentlich auf
Zone 2 / Zone 22: Explosionsfähige Atmosphäre ist nur selten und kurzzeitig vorhanden

In ATEX-Reinräumen müssen alle elektrischen Betriebsmittel entsprechend zertifiziert sein und dürfen keine Zündquellen darstellen. Das schränkt die Auswahl an Leuchten, Schaltgeräten und Steuerungskomponenten erheblich ein. Gleichzeitig müssen die Reinraumanforderungen hinsichtlich Partikelfreiheit und Reinigbarkeit erfüllt bleiben, was die Kombination beider Anforderungen zu einer komplexen Planungsaufgabe macht.

Wie unterscheidet sich die Reinraum-Elektroinstallation von Standardinstallationen?

Die Reinraum-Elektroinstallation unterscheidet sich von einer Standardinstallation vor allem durch die Anforderungen an Partikelfreiheit, Reinigbarkeit, Materialauswahl und die Integration in die Gebäudehülle. Während bei einer Standardinstallation Funktionalität und Wirtschaftlichkeit im Vordergrund stehen, kommen im Reinraum strenge hygienische und physikalische Randbedingungen hinzu, die jeden Planungsschritt beeinflussen.

Die wichtigsten Unterschiede im Überblick:

Materialauswahl: Im Reinraum ausschließlich partikelfreie, nicht ausgasende und korrosionsbeständige Materialien; keine PVC-Kabel ohne Reinraumeignung
Kabelführung: Geschlossene Systeme statt offener Kabelbahnen; alle Durchführungen luftdicht abgedichtet
Schaltschränke: Außerhalb des Reinraums oder in speziell abgedichteter Ausführung; keine Lüftungsschlitze in den Reinraum
Steckdosen und Schalter: Flächenbündig eingebaut, spaltfrei und mit glatten Oberflächen für die Reinigung
Dokumentation: Lückenlose Nachverfolgbarkeit aller verbauten Materialien und Prüfprotokolle, insbesondere in der Pharma- und Medizintechnik
Reinigungsbeständigkeit: Alle Oberflächen müssen regelmäßigem Einsatz von Reinigungsmitteln und Desinfektionsmitteln standhalten

Ein weiterer wesentlicher Unterschied liegt in der Inbetriebnahme: Reinräume müssen nach der Installation qualifiziert werden, das heißt, die Einhaltung der geforderten Reinraumklasse wird messtechnisch nachgewiesen. Elektrische Installationen, die diesen Nachweis beeinträchtigen, müssen nachgebessert werden. Das erfordert eine enge Abstimmung zwischen Elektroplanern, Reinraumtechnikern und dem Betreiber bereits in der frühen Planungsphase.
