Die elektrische Infrastruktur in Schulgebäuden unterscheidet sich grundlegend von der in Wohn- oder Bürogebäuden, weil sie besonders hohe Sicherheitsanforderungen mit einem sehr heterogenen Nutzungsprofil verbinden muss. Schulen beherbergen unter einem Dach Klassenzimmer, Fachräume, Labore, Sporthallen, Kantinen und zunehmend digitale Lernumgebungen, was die Planung der Elektroinstallation komplex macht. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Stromversorgung, Normen, Digitalisierung und Sanierung in Schulgebäuden.
Welche Normen und Vorschriften gelten für Schulgebäude?
Für die Elektroinstallation in Schulgebäuden gelten in erster Linie die Normen der DIN VDE 0100-Reihe, insbesondere DIN VDE 0100-710 für medizinisch genutzte Räume, sowie allgemeine Errichtungsvorschriften für Niederspannungsanlagen. Ergänzend dazu sind die Technischen Anschlussbedingungen (TAB) des jeweiligen Netzbetreibers sowie Unfallverhütungsvorschriften der Berufsgenossenschaften verbindlich.
Schulgebäude gelten als öffentliche Gebäude mit erhöhtem Personenaufkommen, weshalb an die Sicherheit der elektrischen Anlage besonders strenge Maßstäbe angelegt werden. Die DIN EN 61439 regelt die Anforderungen an Niederspannungs-Schaltgerätekombinationen, die in der Niederspannungshauptverteilung (NSHV) zum Einsatz kommen. Für den Überspannungsschutz sind DIN VDE 0100-443 und DIN VDE 0100-534 relevant.
Darüber hinaus schreiben viele Bundesländer eigene Schulbaurichtlinien vor, die technische Mindestanforderungen für Elektroinstallationen, Beleuchtung und Notbeleuchtung festlegen. Diese Richtlinien variieren von Bundesland zu Bundesland und müssen bei Neubau wie auch bei Sanierungsmaßnahmen berücksichtigt werden. Wer eine Schulanlage plant oder modernisiert, sollte frühzeitig die zuständige Schulbehörde sowie den Netzbetreiber einbinden, um alle relevanten Vorschriften vollständig zu erfassen.
Wie wird die Stromversorgung in Schulgebäuden aufgebaut?

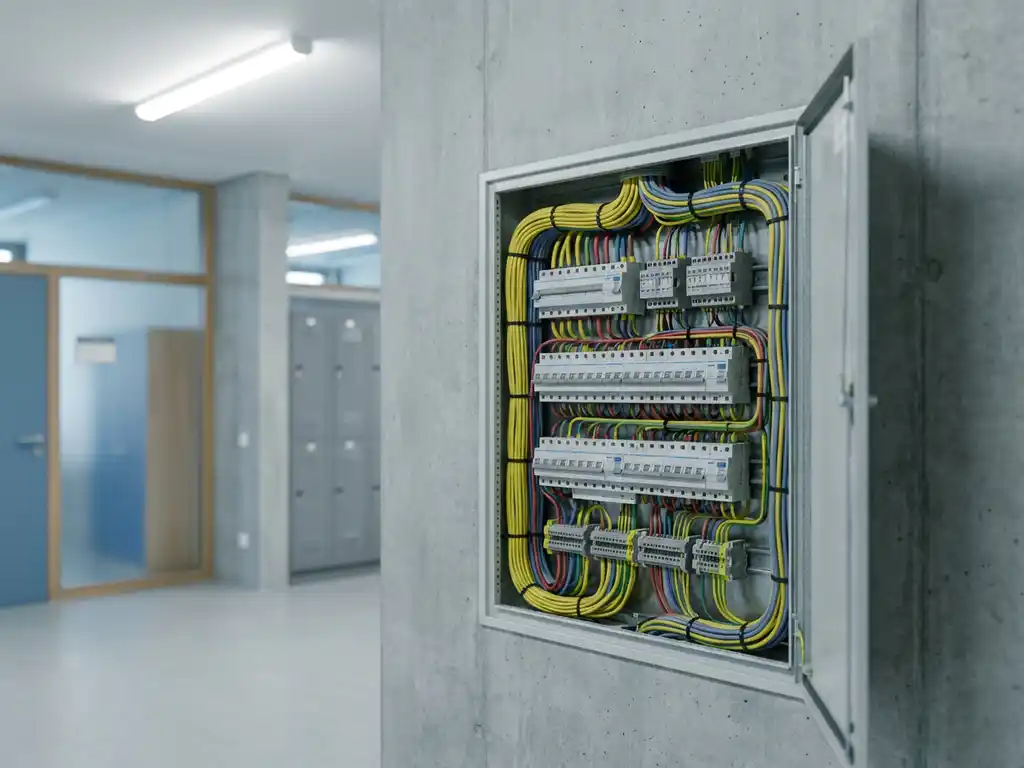

Die Stromversorgung in Schulgebäuden basiert auf einer zentralen Niederspannungshauptverteilung (NSHV), von der aus Unterverteilungen in einzelne Gebäudebereiche gespeist werden. Dieser hierarchische Aufbau ermöglicht eine gezielte Absicherung und Trennung einzelner Stromkreise, was sowohl die Betriebssicherheit als auch die Wartungsfreundlichkeit erhöht. Mehr zu den Grundlagen moderner Versorgungskonzepte erfahren Sie in unserem Bereich Energie- und Anlagentechnik.
In größeren Schulkomplexen erfolgt die Einspeisung häufig über eine Mittelspannungsanlage mit eigenem Transformator, der die Netzspannung auf das Niederspannungsniveau von 400 V bzw. 230 V reduziert. Die NSHV verteilt diese Energie dann auf mehrere Unterverteilungen, die einzelnen Gebäudeflügeln, Stockwerken oder Nutzungsbereichen zugeordnet sind.
Ein wichtiger Aspekt der Schulgebäude-Stromversorgung ist die Trennung sicherheitsrelevanter Verbraucher. Dazu gehören:
- Notbeleuchtung und Sicherheitsbeleuchtung mit eigener unterbrechungsfreier Stromversorgung (USV)
- Brandmeldeanlagen und Evakuierungssysteme auf separaten, abgesicherten Stromkreisen
- Serverräume und IT-Infrastruktur mit geregelter, störungsfreier Versorgung
- Fachräume und Labore mit eigenen Schutzschaltern und Fehlerstromschutzschaltern (FI-Schalter)
Eine sorgfältige Dimensionierung der NSHV ist entscheidend, damit alle angeschlossenen Verbraucher zuverlässig versorgt werden, ohne die Anlage zu überlasten. Dabei muss der Leistungsbedarf aller Bereiche realistisch berechnet und ausreichend Reservekapazität für zukünftige Erweiterungen eingeplant werden.
Was sind die Anforderungen an Fachräume und Labore?
Fachräume wie Physik-, Chemie- und Biologielabore sowie Werkräume stellen in der Elektroinstallation einer Schule besondere Anforderungen, weil hier Schülerinnen und Schüler direkt mit elektrischen Betriebsmitteln in Berührung kommen. Schutzmaßnahmen gegen elektrischen Schlag, Kurzschluss und Überlastung müssen hier besonders konsequent umgesetzt sein.
Schutzmaßnahmen in Schülerlaboren
In Räumen, in denen Schüler experimentieren, sind Fehlerstromschutzschalter (RCD/FI-Schalter) mit einem Auslösestrom von maximal 30 mA Pflicht. Experimentiersteckdosen müssen so gesichert sein, dass sie nur unter Aufsicht und kontrolliert freigegeben werden können. Häufig kommen Trenntrafo-Systeme zum Einsatz, die eine galvanische Trennung vom Netz gewährleisten und das Verletzungsrisiko erheblich reduzieren.
Werkräume und Hauswirtschaftsräume
In Werkräumen mit Maschinen wie Kreissägen, Bohrmaschinen oder Schleifgeräten gelten erhöhte Anforderungen an die Absicherung der Steckdosen und Maschinenstromkreise. Jede Maschine benötigt einen eigenen, klar beschrifteten Sicherungskreis mit Motorschutzschalter. Hauswirtschaftsräume mit Kochgelegenheiten erfordern zudem eine fachgerechte Absicherung der Starkstromherde und Dunstabzüge.
Alle Fachräume sollten über einen zentralen Hauptschalter verfügen, der es Lehrkräften ermöglicht, die gesamte Stromversorgung des Raums im Notfall sofort zu unterbrechen. Diese Notausschaltung muss gut sichtbar und leicht zugänglich angebracht sein.
Wie verändert die Digitalisierung die Elektroinfrastruktur in Schulen?
Die Digitalisierung erhöht den Strombedarf und die Komplexität der elektrischen Infrastruktur in Schulgebäuden erheblich. Interaktive Whiteboards, Beamer, Laptopwagen, WLAN-Accesspoints, Server und Ladeinfrastruktur für mobile Endgeräte erfordern deutlich mehr Steckdosen, stärkere Absicherungen und eine zuverlässige, störungsfreie Stromversorgung als klassische Unterrichtsräume.
Moderne Schulen benötigen heute eine strukturierte Netzwerkverkabelung (LAN), die eng mit der elektrischen Installation abgestimmt sein muss. Jeder Unterrichtsraum braucht ausreichend Datenanschlüsse und Steckdosen in ergonomisch sinnvoller Anordnung. Für Laptopwagen und Ladeschränke sind eigene, ausreichend dimensionierte Stromkreise notwendig, da das gleichzeitige Laden mehrerer Geräte hohe Lastspitzen erzeugen kann.
Ein weiterer Trend ist der Einsatz moderner Gebäudeautomation und Energiemanagementsysteme, die Beleuchtung, Heizung und Lüftung bedarfsgerecht steuern. Solche Systeme reduzieren den Energieverbrauch spürbar, indem sie beispielsweise Beleuchtung und Klimatisierung automatisch abschalten, wenn Räume nicht genutzt werden. Die dafür notwendigen Lösungen aus dem Bereich Steuerungs- und Automatisierungstechnik bieten für Schulen mit knappen Betriebsbudgets einen relevanten wirtschaftlichen Vorteil.
Photovoltaikanlagen auf Schuldächern, Ladepunkte für Elektrofahrräder und E-Autos auf dem Schulgelände sowie Batteriespeicher sind weitere Elemente, die die Energieverteilung in Schulgebäuden zunehmend komplexer machen und eine vorausschauende Planung der Elektroinfrastruktur erfordern.
Welche Herausforderungen entstehen bei der Sanierung älterer Schulgebäude?
Die Sanierung der elektrischen Anlage in älteren Schulgebäuden ist eine der anspruchsvollsten Aufgaben in der Gebäudetechnik, weil veraltete Installationen oft nicht den heutigen Normen entsprechen und gleichzeitig der laufende Schulbetrieb möglichst wenig gestört werden darf. Viele Schulgebäude in Deutschland stammen aus den 1960er bis 1980er Jahren und wurden elektrotechnisch seither kaum grundlegend erneuert.
Typische Probleme in älteren Schulgebäuden umfassen:
- Veraltete Leitungsquerschnitte, die für den heutigen Strombedarf durch digitale Geräte nicht ausgelegt sind
- Fehlende oder unzureichende FI-Schutzschalter, die nach aktuellen Normen in allen Steckdosenkreisen vorgeschrieben sind
- Veraltete Unterverteilungen ohne ausreichende Reservekapazität für neue Verbraucher
- Fehlende Potenzialausgleichsleiter in Feuchträumen wie Toiletten und Duschen
- Nicht mehr normkonforme Steckdosen und Schalter, die ausgetauscht werden müssen
Besonders herausfordernd ist die Situation, wenn Kabelwege in Wänden und Decken verlegt wurden, die heute nicht mehr zugänglich sind. Eine vollständige Bestandsaufnahme der vorhandenen Elektroinstallation durch einen Fachbetrieb ist daher der notwendige erste Schritt jeder Sanierungsmaßnahme. Auf Basis dieser Dokumentation lässt sich ein realistischer Sanierungsplan entwickeln, der Prioritäten setzt und die Maßnahmen auf Schulferien und unterrichtsfreie Zeiten verteilt.
Wann ist eine Überprüfung der elektrischen Anlage in Schulen Pflicht?
Elektrische Anlagen in Schulgebäuden müssen in regelmäßigen Abständen durch eine Elektrofachkraft geprüft werden. Die gesetzliche Grundlage bildet die Betriebssicherheitsverordnung (BetrSichV) in Verbindung mit der DGUV Vorschrift 3, die für ortsfeste elektrische Anlagen in öffentlichen Gebäuden eine Wiederholungsprüfung alle vier Jahre vorschreibt.
Für ortsveränderliche elektrische Betriebsmittel, also Geräte mit Stecker wie Laptops, Beamer oder Kaffeemaschinen im Lehrerzimmer, gilt eine kürzere Prüffrist. Hier ist in der Regel eine jährliche Prüfung nach DGUV Vorschrift 3 vorgeschrieben, sofern die Geräte in gewerblich genutzten Bereichen eingesetzt werden, was bei Schulen der Fall ist.
Zusätzlich zu den Pflichtprüfungen empfiehlt sich eine außerordentliche Prüfung in folgenden Situationen:
- Nach größeren Umbau- oder Sanierungsmaßnahmen an der Elektroinstallation
- Nach einem Schadensereignis wie einem Kurzschluss, Brandschaden oder Wasserschaden
- Bei begründetem Verdacht auf Mängel, etwa nach Beschwerden über Störungen oder Ausfälle
- Vor Inbetriebnahme neuer Anlagenteile oder nach wesentlichen Erweiterungen
Die Ergebnisse jeder Prüfung müssen dokumentiert und festgestellte Mängel zeitnah behoben werden. Schulträger, in der Regel Kommunen oder Landkreise, tragen die Verantwortung dafür, dass diese Prüfpflichten eingehalten werden und die Anlage dauerhaft in einem sicheren Zustand bleibt.
Wie wir als KSV bei der Elektroinfrastruktur in Schulgebäuden helfen
Als erfahrener Spezialist für Energieverteilung und Gebäudeautomation unterstützen wir Schulträger, Kommunen und Planungsbüros bei allen Aufgaben rund um die elektrische Infrastruktur in Schulgebäuden, von der ersten Bestandsaufnahme bis zur schlüsselfertigen Umsetzung. Lernen Sie unser Unternehmen und unser ganzheitliches Leistungsangebot kennen. Unser Ansatz umfasst:
- Planung und Dimensionierung der Niederspannungshauptverteilung (NSHV) nach aktuellen VDE-Normen und den Anforderungen des Netzbetreibers
- Modernisierung und Sanierung veralteter Elektroinstallationen unter Berücksichtigung des laufenden Schulbetriebs
- Gebäudeautomation und Energiemanagement für bedarfsgerechte Steuerung von Beleuchtung, Heizung und Lüftung sowie messbare Energieeinsparung
- Integration digitaler Infrastruktur, einschließlich Ladeinfrastruktur, Serverräumen und strukturierter Verkabelung
- Fachgerechte Absicherung von Fachräumen und Laboren gemäß den geltenden Unfallverhütungsvorschriften
- Dokumentation und Prüfunterstützung für die regelmäßige Wiederholungsprüfung nach DGUV Vorschrift 3
Mit über 185 Mitarbeitern und mehr als 45 Jahren Erfahrung in der Elektrotechnik bieten wir Ihnen das technische Know-how und die Verlässlichkeit, die ein solches Projekt erfordert. Sprechen Sie uns an und lassen Sie uns gemeinsam die elektrische Infrastruktur Ihrer Schule sicher, normkonform und zukunftsfähig gestalten.
