Was sind die Anforderungen an elektrische Anlagen in explosionsgefährdeten Bereichen?

Elektrische Anlagen in explosionsgefährdeten Bereichen müssen strenge Sicherheitsanforderungen erfüllen, die durch europäische Richtlinien, nationale Normen und eine sorgfältige Zonenklassifizierung definiert werden. Betreiber sind verpflichtet, alle potenziellen Zündquellen zu eliminieren und ausschließlich zugelassene Betriebsmittel einzusetzen. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Ex-Schutz, ATEX-Konformität und branchenspezifische Besonderheiten.

Welche Zonen gibt es in explosionsgefährdeten Bereichen?

Explosionsgefährdete Bereiche werden in Zonen eingeteilt, die beschreiben, wie häufig und wie lange eine explosionsfähige Atmosphäre auftreten kann. Diese Zoneneinteilung bildet die Grundlage für alle weiteren Schutzmaßnahmen und bestimmt, welche elektrischen Betriebsmittel zulässig sind.

Die Klassifizierung unterscheidet grundsätzlich zwischen Bereichen mit brennbaren Gasen oder Dämpfen und solchen mit brennbaren Stäuben:

Zone 0: Explosionsfähige Gasatmosphäre ist ständig oder über lange Zeiträume vorhanden (zum Beispiel im Inneren von Tanks oder Behältern).
Zone 1: Explosionsfähige Gasatmosphäre tritt im Normalbetrieb gelegentlich auf.
Zone 2: Explosionsfähige Gasatmosphäre tritt im Normalbetrieb nicht oder nur selten und kurzzeitig auf.
Zone 20: Explosionsfähige Staubatmosphäre ist ständig oder häufig vorhanden.
Zone 21: Explosionsfähige Staubatmosphäre tritt im Normalbetrieb gelegentlich auf.
Zone 22: Explosionsfähige Staubatmosphäre tritt im Normalbetrieb selten und nur kurzzeitig auf.

Die Zoneneinteilung muss vom Betreiber im Rahmen einer Gefährdungsbeurteilung dokumentiert werden. Je höher die Gefährdungsstufe einer Zone, desto strenger sind die Anforderungen an die dort eingesetzten Geräte und Installationen. Eine fehlerhafte Zoneneinteilung ist eine der häufigsten Ursachen für Sicherheitsmängel in der Praxis.

Was schreibt die ATEX-Richtlinie für elektrische Anlagen vor?

Die ATEX-Richtlinie 2014/34/EU legt verbindliche Anforderungen für Geräte und Schutzsysteme fest, die in explosionsgefährdeten Bereichen eingesetzt werden. Ergänzend regelt die Betriebssicherheitsverordnung (BetrSichV) die Pflichten des Betreibers in Deutschland. Beide Regelwerke greifen ineinander und bilden den rechtlichen Rahmen für den Explosionsschutz.

Für elektrische Anlagen in Ex-Bereichen schreibt die ATEX-Richtlinie konkret vor:

Alle Betriebsmittel müssen einer Gerätekategorie zugeordnet sein, die zur jeweiligen Zone passt.
Geräte der Kategorie 1 sind für Zone 0 und Zone 20 zugelassen, Kategorie 2 für Zone 1 und Zone 21, Kategorie 3 für Zone 2 und Zone 22.
Jedes Betriebsmittel muss eine CE-Kennzeichnung sowie das Ex-Kennzeichen tragen.
Eine EG-Baumusterprüfbescheinigung einer benannten Stelle ist für Geräte der Kategorien 1 und 2 verpflichtend.
Der Betreiber muss ein Explosionsschutzdokument erstellen, das Zoneneinteilung, Gefährdungsbeurteilung und Schutzmaßnahmen dokumentiert.

Neben der ATEX-Richtlinie sind in Deutschland weitere Normen zu beachten, insbesondere die DIN EN 60079-Reihe, die technische Anforderungen an elektrische Betriebsmittel für gasexplosionsgefährdete Bereiche detailliert beschreibt. Die Einhaltung dieser Normen gilt als Nachweis der Konformität mit den grundlegenden Sicherheitsanforderungen.

Welche Zündschutzarten sind für elektrische Betriebsmittel zulässig?

Zündschutzarten sind konstruktive Maßnahmen, die verhindern, dass ein elektrisches Betriebsmittel zur Zündquelle in einer explosionsfähigen Atmosphäre wird. Welche Zündschutzart zulässig ist, hängt von der Zone und der Art des explosionsfähigen Mediums ab.

Die wichtigsten Zündschutzarten im Überblick:

Ex d (druckfeste Kapselung): Das Gehäuse hält einer inneren Explosion stand und verhindert, dass die Flamme nach außen gelangt. Geeignet für Zone 1 und Zone 2.
Ex e (erhöhte Sicherheit): Zusätzliche Maßnahmen verhindern das Entstehen von Funken oder heißen Oberflächen. Typisch für Anschlusskästen und Motoren.
Ex i (Eigensicherheit): Elektrische Energie wird so begrenzt, dass weder Funken noch Wärme zur Zündung führen können. Besonders geeignet für Mess- und Regeltechnik in Zone 0 und Zone 1 – ein klassisches Einsatzfeld der Steuerungs- und Automatisierungstechnik.
Ex p (Überdruckkapselung): Das Gehäuse wird mit Schutzgas unter Überdruck gehalten, sodass keine explosionsfähige Atmosphäre eindringen kann.
Ex n (nicht funkendes Betriebsmittel): Ausschließlich für Zone 2 zugelassen, da das Gerät im Normalbetrieb keine Zündquellen erzeugt.
Ex t (Schutz durch Gehäuse für Staub): Ein staubdichtes Gehäuse verhindert das Eindringen von brennbarem Staub.

In der Praxis werden häufig kombinierte Zündschutzarten eingesetzt, um unterschiedliche Anforderungen gleichzeitig zu erfüllen. Die Auswahl muss immer in Abstimmung mit der Zoneneinteilung und den Eigenschaften des explosionsfähigen Mediums erfolgen.

Wie unterscheiden sich die Anforderungen je nach Branche und Medium?

Die Anforderungen an elektrische Anlagen in explosionsgefährdeten Bereichen variieren erheblich je nach Branche und dem vorliegenden explosionsfähigen Medium. Gase, Dämpfe und Stäube haben unterschiedliche Zündtemperaturen, Explosionsgrenzen und physikalische Eigenschaften, die die Schutzmaßnahmen direkt beeinflussen.

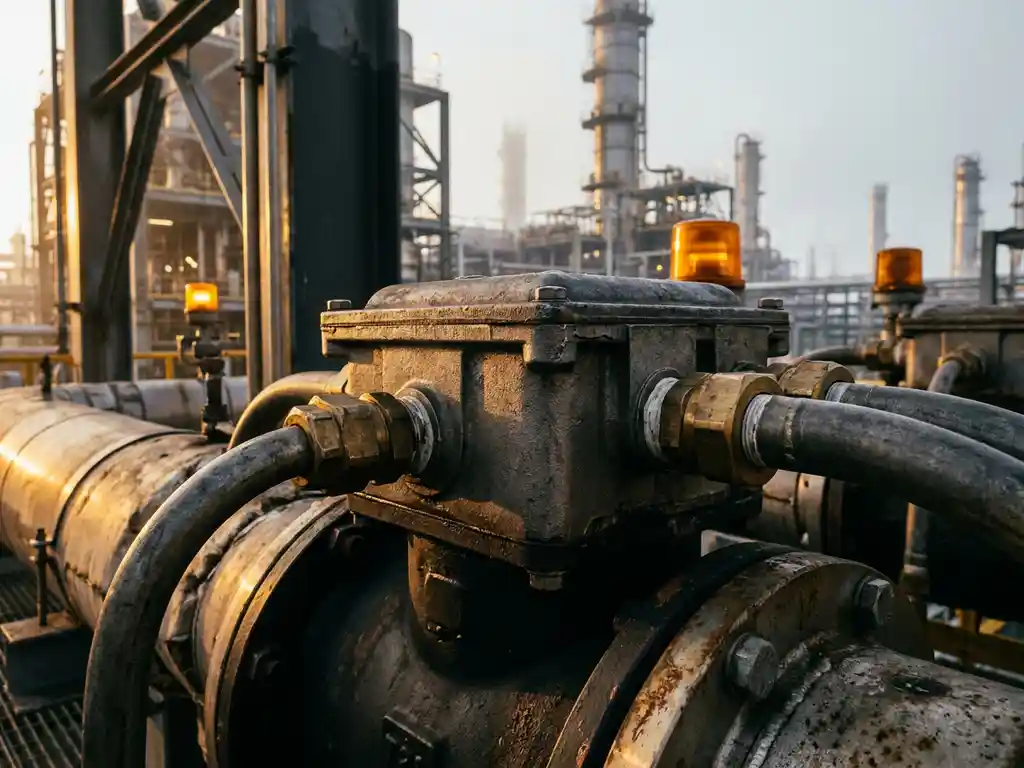

Gasexplosionsgefährdete Bereiche in der Prozessindustrie

In der chemischen und petrochemischen Industrie sowie in der Öl- und Gasbranche dominieren brennbare Gase und Dämpfe. Hier wird das Medium nach Temperaturklassen (T1 bis T6) und Explosionsgruppen (IIA, IIB, IIC) klassifiziert. Wasserstoff zum Beispiel gehört zur Explosionsgruppe IIC und erfordert besonders restriktive Schutzmaßnahmen, da er eine sehr niedrige Mindestzündenergie besitzt. Für die sichere Energieversorgung solcher Anlagen ist eine durchdachte Energie- und Anlagentechnik unerlässlich.

Staubexplosionsgefährdete Bereiche in der Lebensmittel- und Holzindustrie

In der Lebensmittelverarbeitung, der Holzbearbeitung und der Pharmaindustrie stellen brennbare Stäube die primäre Gefahr dar. Stäube werden nach ihrer Leitfähigkeit unterschieden: leitfähige Stäube wie Metallstäube erfordern engere Gehäusespalte und niedrigere Oberflächentemperaturen als nicht leitfähige Stäube. Zusätzlich muss die maximale Oberflächentemperatur der Betriebsmittel unter der Glimmtemperatur des jeweiligen Staubes liegen.

Branchenübergreifend gilt: Je spezifischer die Eigenschaften des gefährlichen Mediums bekannt sind, desto zielgenauer können die Schutzmaßnahmen ausgelegt werden. Eine pauschale Lösung ohne Berücksichtigung des konkreten Mediums ist im Ex-Schutz nicht zulässig.

Was sind häufige Fehler bei der Planung von Ex-Schutz-Anlagen?

Bei der Planung von elektrischen Anlagen in explosionsgefährdeten Bereichen treten immer wieder dieselben Fehler auf, die im Betrieb zu gefährlichen Situationen oder kostspieligen Nachbesserungen führen. Eine sorgfältige Planung ist deshalb keine Option, sondern eine rechtliche und sicherheitstechnische Pflicht.

Die häufigsten Planungsfehler im Ex-Schutz sind:

Falsche oder fehlende Zoneneinteilung: Bereiche werden nicht klassifiziert oder die Ausdehnung der Zone wird unterschätzt, sodass Betriebsmittel ohne ausreichenden Schutz eingesetzt werden.
Falsche Gerätekategorie: Ein für Zone 2 zugelassenes Gerät wird in Zone 1 eingebaut, weil die Zertifizierungsunterlagen nicht sorgfältig geprüft wurden.
Ungeeignete Kabeleinführungen: Kabelverschraubungen und Leitungsdurchführungen müssen ebenfalls Ex-zugelassen sein. Standardverschraubungen sind in Ex-Bereichen nicht zulässig.
Fehlende oder unvollständige Dokumentation: Das Explosionsschutzdokument fehlt, ist veraltet oder enthält keine aktuelle Zoneneinteilung.
Unzulässige Modifikationen im Betrieb: Nachträgliche Änderungen an Ex-Betriebsmitteln, zum Beispiel das Öffnen von Gehäusen oder der Austausch von Komponenten, können die Zulassung ungültig machen.
Mangelnde Qualifikation des Personals: Planung, Installation und Wartung von Ex-Anlagen dürfen nur durch nachweislich qualifiziertes Fachpersonal erfolgen.

Viele dieser Fehler entstehen, wenn der Ex-Schutz erst spät im Planungsprozess berücksichtigt wird. Eine frühzeitige Integration der Ex-Schutz-Anforderungen in die Gesamtplanung der elektrischen Anlage spart Zeit, Kosten und reduziert Risiken erheblich.

Wann muss eine Ex-Schutz-Anlage geprüft und gewartet werden?

Ex-Schutz-Anlagen müssen regelmäßig geprüft und gewartet werden, um ihre Schutzfunktion dauerhaft sicherzustellen. Die Betriebssicherheitsverordnung (BetrSichV) verpflichtet Betreiber dazu, Prüffristen auf Basis einer Gefährdungsbeurteilung festzulegen und einzuhalten.

Folgende Prüfpflichten gelten grundsätzlich:

Erstprüfung vor Inbetriebnahme: Jede neue oder wesentlich veränderte Ex-Anlage muss vor der ersten Inbetriebnahme durch eine befähigte Person oder eine zugelassene Überwachungsstelle (ZÜS) geprüft werden.
Wiederkehrende Prüfungen: Die Prüffristen richten sich nach der Gefährdungsbeurteilung. Typische Intervalle liegen je nach Anlage und Betriebsbedingungen zwischen einem und drei Jahren.
Prüfung nach Änderungen: Nach jeder sicherheitsrelevanten Änderung an der Anlage ist eine erneute Prüfung erforderlich, bevor die Anlage wieder in Betrieb genommen wird.
Außerordentliche Prüfungen: Nach Störfällen, Unfällen oder außergewöhnlichen Betriebsereignissen ist eine ungeplante Prüfung durchzuführen.

Die Wartung umfasst neben der elektrischen Inspektion auch die Kontrolle mechanischer Schutzmaßnahmen, die Überprüfung von Kabelverschraubungen, Dichtungen und Gehäuseintegrität sowie die Sichtprüfung auf Korrosion oder Beschädigungen. Alle Prüf- und Wartungsergebnisse müssen dokumentiert und aufbewahrt werden, da sie im Schadensfall als Nachweis dienen.
