Was sind selektive Schutzkonzepte in der Niederspannungsverteilung von Krankenhäusern?

In Krankenhäusern hängt Menschenleben direkt von einer zuverlässigen Stromversorgung ab. Ein unerwarteter Spannungsausfall im Operationssaal oder auf der Intensivstation ist keine abstrakte Gefahr, sondern ein reales Risiko mit schwerwiegenden Folgen. Genau deshalb stellen selektive Schutzkonzepte in der Niederspannungsverteilung eine der wichtigsten planerischen Aufgaben im Bereich der Elektrotechnik im Krankenhaus dar. Sie sorgen dafür, dass im Fehlerfall nur der betroffene Anlagenabschnitt abgeschaltet wird, während der Rest der Versorgung ungestört weiterläuft.

Dieser Beitrag erklärt, wie Selektivität und Schutzkoordination in der Krankenhausversorgung funktionieren, welche Anforderungen die Norm vorgibt und worauf es bei der Planung wirklich ankommt.

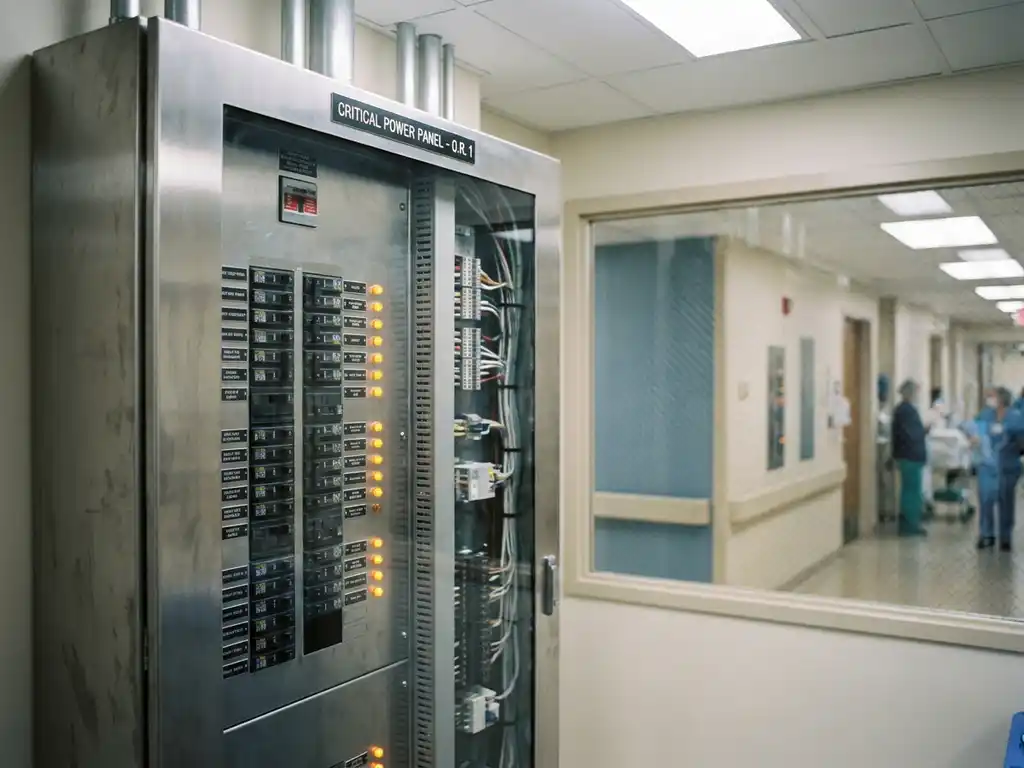

Besondere Anforderungen an die Stromversorgung in Krankenhäusern

Krankenhäuser gehören zu den anspruchsvollsten Gebäuden, die ein Elektroplaner betreuen kann. Anders als in Bürogebäuden oder Industriebetrieben sind hier viele Bereiche direkt lebenserhaltend, von der Beatmungsanlage bis zum Herzmonitor. Die Norm DIN VDE 0100-710 legt deshalb besondere Anforderungen an medizinisch genutzte Bereiche fest und unterscheidet Anwendungsgruppen mit unterschiedlichen Schutzniveaus.

Hinzu kommt, dass Krankenhäuser rund um die Uhr in Betrieb sind. Wartungsarbeiten, Lastspitzen durch medizinische Großgeräte und die Notwendigkeit einer unterbrechungsfreien Versorgung kritischer Bereiche machen die Niederspannungsverteilung im Krankenhaus zu einem hochkomplexen System. Fehler in der Planung können hier nicht durch einen schnellen Neustart behoben werden, sondern müssen von vornherein ausgeschlossen sein.

Wie selektive Schutzkonzepte in der Niederspannungsverteilung funktionieren

Selektivität bedeutet, dass bei einem Kurzschluss oder Überstrom immer nur das Schutzorgan auslöst, das dem Fehlerort am nächsten liegt. Das übergeordnete Schutzorgan bleibt dabei in Betrieb und unterbricht die Versorgung der übrigen Anlagenteile nicht. Dieses Prinzip ist der Kern jedes durchdachten Niederspannungsschutzkonzepts.

Technisch wird Selektivität durch die gezielte Abstimmung von Auslösecharakteristiken erreicht. Sicherungen, Leitungsschutzschalter und Leistungsschalter werden so aufeinander abgestimmt, dass ihre Auslösekurven keine ungewollten Überschneidungen aufweisen. Dabei unterscheidet man zwischen energetischer Selektivität, bei der die Schalter aufgrund ihrer Energieaufnahme selektiv arbeiten, und zeitlicher Selektivität, bei der dem übergeordneten Schutzorgan eine bewusste Verzögerung gegeben wird.

Strom- und Zeitselektivität im Überblick

Bei der Stromselektivität reagiert das untergeordnete Schutzorgan auf niedrigere Ströme, während das übergeordnete erst bei deutlich höheren Kurzschlussströmen anspricht. Die Zeitselektivität hingegen arbeitet mit gestaffelten Auslöseverzögerungen: Das nachgelagerte Gerät löst schneller aus als das vorgelagerte. Beide Methoden können kombiniert werden, um eine zuverlässige Selektivität auch bei komplexen Netztopologien sicherzustellen.

Schutzkoordination zwischen Haupt- und Unterverteilung

Eine funktionierende Schutzkoordination setzt voraus, dass alle Schutzorgane im System aufeinander abgestimmt sind, von der Einspeisung in der Hauptverteilung bis zur letzten Unterverteilung im Stationsflur. Jede Ebene muss dabei so ausgelegt sein, dass sie im Fehlerfall selektiv reagiert, ohne die übergeordnete Ebene zu beeinflussen.

In der Praxis bedeutet das: Die Auswahl der Schutzorgane darf nicht isoliert für jede Verteilung getroffen werden. Stattdessen ist eine ganzheitliche Betrachtung des gesamten Versorgungsstrangs notwendig. Kurzschlussberechnungen, Selektivitätsnachweise und die Dokumentation der Koordinationspunkte sind dabei keine optionalen Extras, sondern normative Pflichtbestandteile der Planung. Wer hier spart, riskiert im Ernstfall einen kaskadenartigen Ausfall ganzer Versorgungsbereiche.

Bei der Planung von Energieverteilungssystemen ist die konsequente Dokumentation der Schutzkoordination über alle Verteilungsebenen hinweg ein wesentlicher Bestandteil einer normenkonformen Anlage.

Sicherheitsstromversorgung und redundante Netze im Krankenhaus

Neben der Selektivität im Normalbetrieb spielt die Sicherheitsstromversorgung im Krankenhaus eine zentrale Rolle. Gemäß DIN VDE 0100-710 müssen bestimmte Bereiche, darunter Operationssäle, Intensivstationen und Notaufnahmen, innerhalb definierter Zeiten nach einem Netzausfall wieder versorgt werden. Dafür kommen Netzersatzanlagen, unterbrechungsfreie Stromversorgungen und getrennte Sicherheitsstromkreise zum Einsatz.

Diese redundanten Netze müssen ebenfalls selektiv geschützt sein. Ein Fehler im Sicherheitsnetz darf nicht dazu führen, dass mehrere kritische Verbraucher gleichzeitig ausfallen. Die Koordination zwischen Normalnetz und Sicherheitsnetz erfordert deshalb eine besonders sorgfältige Planung, die beide Netze als zusammenhängendes System betrachtet und nicht als zwei voneinander unabhängige Einheiten.

Typische Planungsfehler und wie man sie vermeidet

Selbst erfahrene Planer machen in diesem Bereich wiederkehrende Fehler. Einer der häufigsten ist die fehlende oder unvollständige Selektivitätsprüfung über alle Verteilungsebenen. Es reicht nicht, die Selektivität zwischen zwei benachbarten Ebenen zu prüfen, sondern der gesamte Strang muss betrachtet werden.

Ein weiterer Fehler ist die Unterschätzung von Impedanzänderungen im Laufe der Anlagenlebensdauer. Wenn Kabeltrassen nachträglich verlängert, Querschnitte geändert oder neue Verbraucher hinzugefügt werden, verändern sich die Kurzschlussströme und damit die Selektivitätsverhältnisse. Wer die ursprüngliche Planung nicht aktualisiert, verliert die Schutzkoordination, ohne es zu merken.

Fehlende Kurzschlussberechnung für alle Verteilungsebenen
Selektivitätsnachweise nur für Teilbereiche statt für das Gesamtsystem
Keine Aktualisierung der Schutzkoordination nach Anlagenerweiterungen
Unzureichende Abstimmung zwischen Normalnetz und Sicherheitsnetz
Verwendung von Schutzorganen ohne geprüfte Selektivitätspaarung

Besonders kritisch ist zudem die Wahl ungeeigneter Gerätekombinationen. Nicht jedes Schutzorgan lässt sich mit jedem anderen selektiv kombinieren. Hersteller stellen Selektivitätstabellen bereit, deren Nutzung in der Planung verpflichtend sein sollte.
