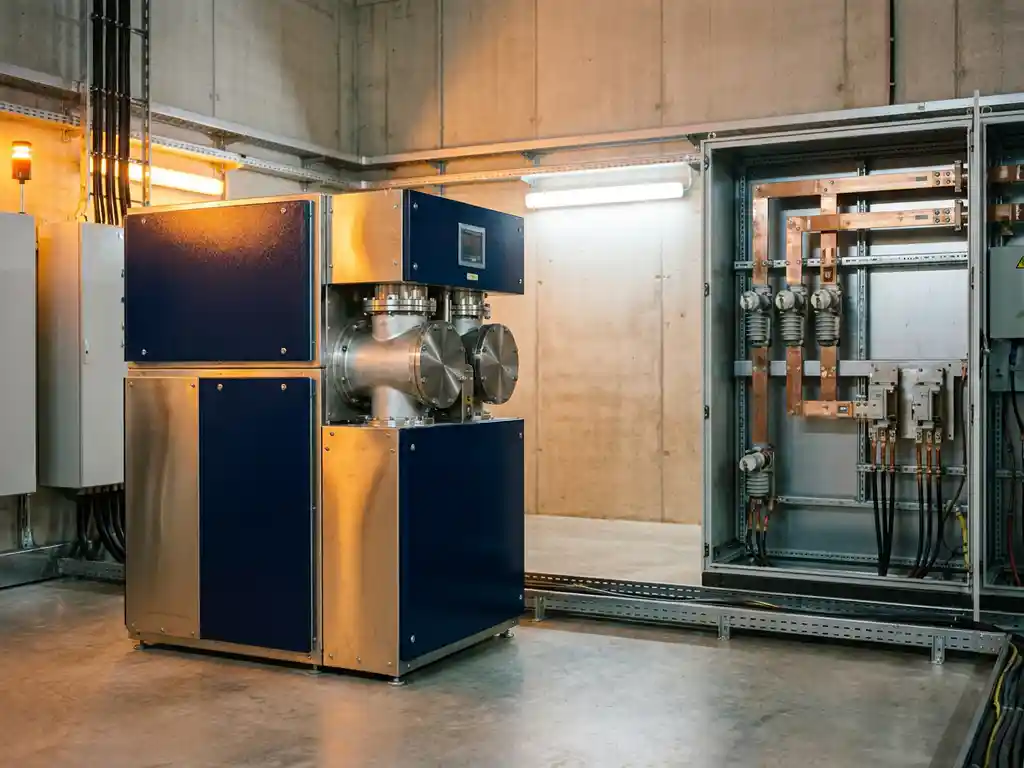

Gasisolierte Schaltanlagen (GIS) bieten gegenüber luftisolierten Schaltanlagen (AIS) vor allem einen deutlich geringeren Platzbedarf, höhere Betriebssicherheit und einen reduzierten Wartungsaufwand. Der entscheidende Unterschied liegt im Isoliermedium: Während AIS-Anlagen auf Luftabstand setzen, nutzen GIS-Anlagen das Gas SF6, das eine wesentlich höhere Durchschlagfestigkeit besitzt und so kompaktere Bauformen ermöglicht. Die folgenden Abschnitte beleuchten die wichtigsten Unterschiede und helfen dabei, die richtige Technologie für den jeweiligen Anwendungsfall zu wählen.
Wo werden gasisolierte Schaltanlagen typischerweise eingesetzt?
Gasisolierte Schaltanlagen werden überall dort eingesetzt, wo Platz knapp ist, die Umgebungsbedingungen anspruchsvoll sind oder höchste Betriebssicherheit gefordert wird. Typische Einsatzorte sind städtische Umspannwerke, unterirdische Trafostationen, Offshore-Plattformen, Flughäfen, Krankenhäuser und industrielle Produktionsanlagen mit beengten Platzverhältnissen.
In dicht besiedelten Stadtgebieten ist GIS-Technologie besonders verbreitet, weil die kompakte Bauweise teure Grundstücksfläche spart. Unterirdische Schaltanlagen in Innenstädten wären mit luftisolierten Anlagen kaum realisierbar. Auch in Küstenregionen oder industriellen Umgebungen mit hoher Luftfeuchtigkeit, Salznebel oder Staubbelastung punktet die GIS-Technologie, da die aktiven Komponenten vollständig gekapselt und damit vor Umwelteinflüssen geschützt sind.
In der Industrie kommen gasisolierte Mittelspannungsanlagen häufig in Chemiewerken, Stahlwerken und in der Öl- und Gasindustrie zum Einsatz, wo explosive oder korrosive Atmosphären besondere Anforderungen an die elektrische Ausrüstung stellen. Auch in Rechenzentren, wo eine unterbrechungsfreie Stromversorgung geschäftskritisch ist, gewinnt GIS-Technologie zunehmend an Bedeutung. Unsere Leistungen im Bereich Energie- und Anlagentechnik decken genau diese anspruchsvollen Einsatzbereiche ab.
Wie viel Platz sparen gasisolierte gegenüber luftisolierten Schaltanlagen?
Gasisolierte Schaltanlagen benötigen je nach Spannungsebene und Hersteller zwischen 50 und 70 Prozent weniger Grundfläche als vergleichbare luftisolierte Anlagen. Auf der Mittelspannungsebene kann ein GIS-Schaltfeld oft auf einem Bruchteil des Raumes untergebracht werden, den eine AIS-Anlage gleicher Nennspannung beansprucht.
Der Grund liegt in der physikalischen Eigenschaft von SF6: Das Gas hat eine etwa dreimal höhere dielektrische Festigkeit als Luft. Das bedeutet, dass stromführende Teile viel näher beieinander angeordnet werden können, ohne dass es zu Überschlägen kommt. Luftisolierte Anlagen hingegen benötigen größere Sicherheitsabstände zwischen den spannungsführenden Teilen, was zwangsläufig mehr Raum erfordert.
Für Industrieunternehmen, die bestehende Produktionsflächen optimal nutzen wollen, ist dieser Platzgewinn ein ernstzunehmender wirtschaftlicher Vorteil. Eine kompaktere Schaltanlage bedeutet weniger Gebäudevolumen, kürzere Kabelwege und unter Umständen niedrigere Baukosten für das Schaltraum-Gebäude.
Was sind die Wartungsunterschiede zwischen GIS und AIS?
Gasisolierte Schaltanlagen erfordern deutlich weniger Wartungsaufwand als luftisolierte Anlagen. Da alle aktiven Komponenten hermetisch gekapselt sind, entfällt die regelmäßige Reinigung von Isolatoren, die Überprüfung von Luftabständen und der Austausch von Kontakten aufgrund äußerer Verschmutzung. Typische Wartungsintervalle bei GIS-Anlagen sind erheblich länger als bei AIS-Anlagen.
Bei luftisolierten Schaltanlagen müssen Isolatoren und freiliegende Kontakte regelmäßig auf Verschmutzung, Korrosion und mechanischen Verschleiß geprüft werden. In industriellen Umgebungen mit Staub, Feuchtigkeit oder aggressiven Gasen kann dieser Aufwand erheblich sein. GIS-Anlagen sind von diesen Umgebungseinflüssen weitgehend entkoppelt, was die Wartungskosten über den Lebenszyklus der Anlage spürbar senkt.
Ein wichtiger Aspekt bei der GIS-Wartung ist die Überwachung des SF6-Gasdrucks. Sinkt der Gasdruck unter einen definierten Schwellenwert, ist die Isolierwirkung beeinträchtigt und die Anlage muss außer Betrieb genommen werden. Moderne GIS-Anlagen verfügen jedoch über eine integrierte Gasdrucküberwachung, die diesen Zustand frühzeitig erkennt. Insgesamt gilt: Der Wartungsaufwand bei GIS ist planbarer und seltener, erfordert aber bei Eingriffen speziell ausgebildetes Fachpersonal und geeignetes Werkzeug für den Umgang mit SF6. Moderne Lösungen aus dem Bereich Steuerungs- und Automatisierungstechnik ermöglichen dabei eine vorausschauende Überwachung und erleichtern die Wartungsplanung erheblich.
Welche Technologie ist zuverlässiger: GIS oder AIS?
Gasisolierte Schaltanlagen gelten in der Praxis als zuverlässiger als luftisolierte Anlagen, insbesondere in anspruchsvollen Umgebungen. Die hermetische Kapselung schützt die aktiven Komponenten vor Feuchtigkeit, Staub, Korrosion und mechanischen Einwirkungen von außen, was die häufigsten Ursachen für Ausfälle bei AIS-Anlagen eliminiert.
Die Ausfallraten von GIS-Anlagen sind statistisch gesehen niedriger als bei vergleichbaren AIS-Anlagen. Das liegt nicht nur am Schutz vor Umwelteinflüssen, sondern auch daran, dass die Anzahl der freiliegenden Komponenten geringer ist. Weniger exponierte Teile bedeuten weniger potenzielle Fehlerquellen.
Allerdings hat jede Technologie ihre Stärken. In Umgebungen mit stabilen, kontrollierten Bedingungen, wie zum Beispiel in trockenen Innenräumen mit geringer Staubbelastung, arbeiten gut gewartete AIS-Anlagen ebenfalls sehr zuverlässig. Der Zuverlässigkeitsvorteil von GIS kommt besonders dann zum Tragen, wenn die Anlage extremen oder schwankenden Umgebungsbedingungen ausgesetzt ist oder wenn Ausfälle besonders kostspielig wären, etwa in der kontinuierlichen Produktion oder kritischen Infrastruktur.
Wie unterscheiden sich die Kosten von GIS und AIS?
Gasisolierte Schaltanlagen haben in der Regel höhere Anschaffungskosten als luftisolierte Anlagen, oft um den Faktor 1,5 bis 2. Über den gesamten Lebenszyklus betrachtet können sich die Gesamtkosten jedoch annähern oder sogar zugunsten von GIS verschieben, wenn Wartungskosten, Platzeinsparungen und Betriebssicherheit einbezogen werden.
Investitionskosten im Vergleich
Die höheren Anschaffungskosten von GIS-Anlagen ergeben sich aus der aufwendigeren Fertigung, den speziellen Materialien für die Kapselung und dem Einsatz von SF6. Für kleinere Projekte oder Anwendungen mit unkritischen Umgebungsbedingungen sind AIS-Anlagen daher oft die wirtschaftlichere Wahl bei der Erstinvestition.
Lebenszykluskosten und versteckte Einsparungen
Bei einer Vollkostenbetrachtung über 20 bis 30 Jahre ergibt sich häufig ein anderes Bild. Geringere Wartungskosten, seltenere Ausfälle und der eingesparte Raum, der für andere Zwecke genutzt werden kann, verbessern die Wirtschaftlichkeit von GIS-Anlagen erheblich. Hinzu kommen potenzielle Einsparungen bei den Baukosten, wenn das Schalthaus kleiner dimensioniert werden kann. Für Industrieunternehmen mit hohen Anforderungen an die Betriebssicherheit und langen Planungshorizonten lohnt sich daher eine detaillierte Lebenszyklusanalyse beider Technologien.
Welche Umweltaspekte sind bei SF6-Schaltanlagen zu beachten?
SF6 ist ein hochwirksames Treibhausgas mit einem globalen Erwärmungspotenzial, das rund 23.500-mal höher ist als das von CO2. Obwohl die Gasmenge in einer einzelnen Schaltanlage vergleichsweise gering ist, stellt die korrekte Handhabung, Leckageüberwachung und fachgerechte Entsorgung von SF6 eine wichtige Umweltverpflichtung dar.
In der Europäischen Union unterliegt der Umgang mit SF6 strengen Vorschriften. Die F-Gase-Verordnung schreibt vor, dass SF6 nur von zertifizierten Fachbetrieben gehandhabt werden darf, dass Leckagen regelmäßig geprüft werden müssen und dass das Gas am Ende der Anlagenlebensdauer vollständig zurückgewonnen und entsorgt oder wiederaufbereitet werden muss. Eine unkontrollierte Freisetzung ist verboten.
Die Branche arbeitet aktiv an Alternativen zu SF6. Hersteller entwickeln zunehmend Schaltanlagen, die auf sogenannten „clean air“-Gemischen oder anderen alternativen Isoliergasen wie g3 (ein Gemisch aus Stickstoff und CO2 mit Fluorketonzusatz) basieren. Diese Alternativen haben ein deutlich geringeres Treibhauspotenzial und gelten als vielversprechende Nachfolger für SF6 in neuen Anlagen. Wer heute eine GIS-Anlage plant, sollte prüfen, ob SF6-freie Alternativen für den geplanten Einsatzbereich bereits verfügbar und technisch geeignet sind.
Wie KSV Koblenz bei der Wahl der richtigen Schaltanlage unterstützt
Die Entscheidung zwischen gasisolierten und luftisolierten Schaltanlagen hängt von zahlreichen projektspezifischen Faktoren ab: verfügbarem Platz, Umgebungsbedingungen, Budget, Wartungskapazitäten und regulatorischen Anforderungen. Genau hier setzen wir an. Als erfahrener Spezialist für Mittelspannungsanlagen begleiten wir Industrieunternehmen von der ersten Analyse bis zur betriebsbereiten Anlage.
Unser Leistungsangebot im Bereich Schaltanlagen umfasst konkret:
- Technische Beratung und Technologievergleich (GIS vs. AIS) auf Basis Ihrer spezifischen Anforderungen
- Planung und Projektierung von Mittelspannungsanlagen bis zur Umsetzungsreife
- Fertigung und Installation von Schaltanlagen und Energieverteilungssystemen
- Integration in bestehende Energiemanagement- und Gebäudeleittechniksysteme
- Inbetriebnahme, Dokumentation und langfristige Wartungsunterstützung
- Einhaltung aller relevanten Normen, von DIN EN 61439 bis zu den VDE-Richtlinien
Mit über 45 Jahren Erfahrung in der Elektrotechnik und einem Team von mehr als 185 Fachleuten wissen wir, welche Technologie für welchen Einsatz die richtige ist. Erfahren Sie mehr über unser Unternehmen und nehmen Sie jetzt Kontakt mit uns auf, um gemeinsam die optimale Schaltanlagenlösung für Ihr Projekt zu entwickeln.
