Was sind die Unterschiede zwischen Innen- und Außenschaltanlagen?

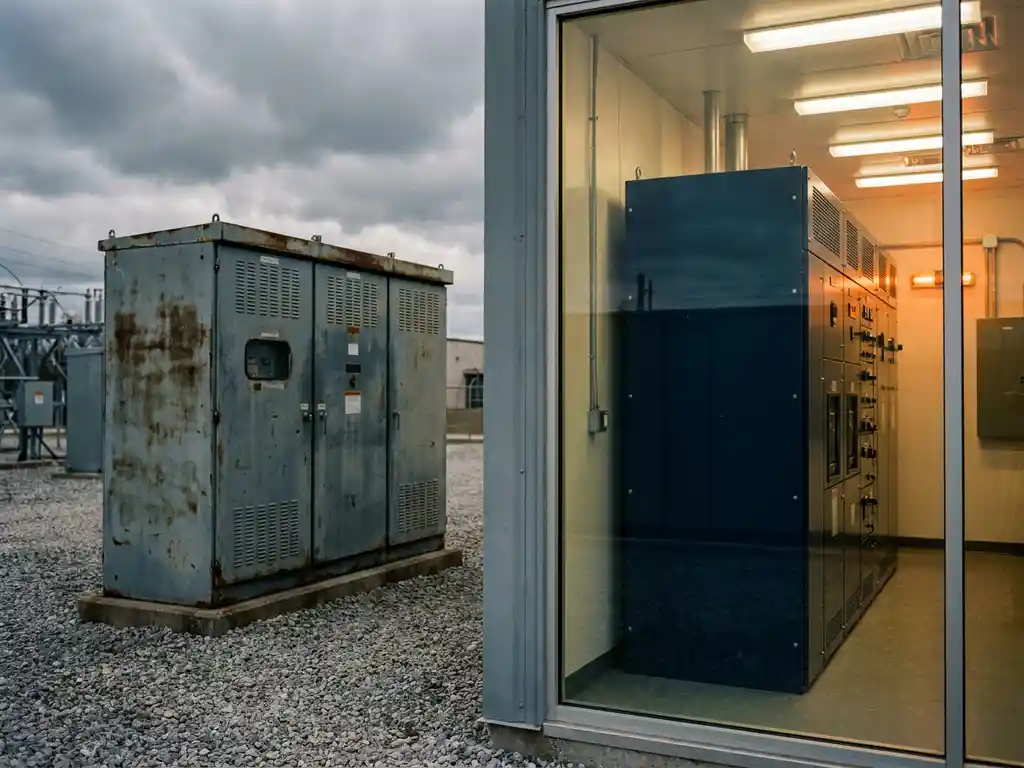

Innen- und Außenschaltanlagen unterscheiden sich vor allem in ihrer Aufstellungsart und den daraus resultierenden Schutz-, Kosten- und Wartungsanforderungen. Innenschaltanlagen sind für den Betrieb in geschlossenen Gebäuden ausgelegt, während Außenschaltanlagen direkt der Witterung standhalten müssen und entsprechend robuster konstruiert sind. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Aufstellung, Schutz, Kosten und Eignung für den Industrieeinsatz.

Wo werden Innen- und Außenschaltanlagen typischerweise eingesetzt?

Innenschaltanlagen werden in geschlossenen, überdachten Räumen installiert, etwa in Trafostationen, Industriehallen, Rechenzentren oder Bürogebäuden. Außenschaltanlagen hingegen kommen überall dort zum Einsatz, wo kein geeignetes Gebäude vorhanden ist oder die Aufstellung im Freien wirtschaftlich sinnvoller ist, zum Beispiel auf Betriebsgeländen, in der Energie- und Anlagentechnik oder bei Infrastrukturprojekten.

Im industriellen Umfeld findet man Innenschaltanlagen häufig in dedizierten Schaltanlagenräumen, die als Teil eines Produktionsgebäudes geplant werden. Hier sind die Bedingungen kontrollierbar: Temperatur, Luftfeuchtigkeit und Staubbelastung lassen sich durch geeignete Raumkonzepte regulieren. Das schützt die empfindlichen elektrischen Komponenten und verlängert deren Lebensdauer spürbar.

Außenschaltanlagen werden typischerweise als kompakte Kompaktstationen oder in wetterfesten Gehäusen geliefert. Sie sind besonders verbreitet in der Energieverteilung, bei Windparks, in der Wasserversorgung und auf weitläufigen Industriegeländen, wo lange Kabelwege zur nächsten Halle unwirtschaftlich wären. Auch bei nachträglichen Erweiterungen bestehender Anlagen, bei denen kein Innenraum mehr verfügbar ist, bieten Außenschaltanlagen eine pragmatische Lösung.

Welche Schutzanforderungen gelten für Außenschaltanlagen?

Außenschaltanlagen müssen deutlich strengere Schutzanforderungen erfüllen als Innenschaltanlagen, weil sie dauerhaft Witterungseinflüssen ausgesetzt sind. Der Schutzgrad wird nach der IP-Klassifizierung (Ingress Protection) festgelegt. Für Außenanlagen ist mindestens IP44, häufig jedoch IP54 oder höher vorgeschrieben, um Schutz vor Staub, Regen, Schnee und direkter Sonneneinstrahlung zu gewährleisten.

Konkret bedeutet das für die Konstruktion einer Außenschaltanlage:

Gehäusematerial: Einsatz von verzinktem Stahl, Edelstahl oder glasfaserverstärktem Kunststoff, um Korrosion dauerhaft zu verhindern
Thermisches Management: Integrierte Heizungen verhindern Kondensation bei niedrigen Temperaturen, Belüftungssysteme oder Klimatisierung schützen vor Überhitzung im Sommer
UV-Beständigkeit: Beschichtungen und Materialien müssen der langfristigen Sonneneinstrahlung standhalten, ohne zu verspröden
Blitz- und Überspannungsschutz: Gemäß DIN VDE 0100-443 und DIN VDE 0185-305 sind geeignete Überspannungsschutzeinrichtungen (SPDs) vorzusehen
Erdung und Isolierung: Eine fachgerechte Erdung ist essenziell, um Fehlerströme sicher abzuleiten und Personen vor elektrischen Schlägen zu schützen

Innenschaltanlagen unterliegen weniger strengen IP-Anforderungen, da das Gebäude selbst bereits als erste Schutzbarriere wirkt. Dennoch gelten auch hier die einschlägigen VDE-Normen, insbesondere die DIN EN 61439 (VDE 0660-600) für Niederspannungs-Schaltgerätekombinationen, sowie alle relevanten Unfallverhütungsvorschriften und behördlichen Regelungen. Kurzschlussschutz durch Sicherungen und Schutzschalter ist bei beiden Typen zwingend erforderlich.

Was sind die Kostenunterschiede zwischen Innen- und Außenschaltanlagen?

Außenschaltanlagen sind in der Anschaffung in der Regel teurer als vergleichbare Innenschaltanlagen, weil die robustere Bauweise, die wetterfesten Gehäuse und die zusätzlichen Schutzsysteme höhere Materialkosten verursachen. Auf der anderen Seite entfallen bei Außenschaltanlagen die Kosten für einen separaten Schaltanlagenraum oder ein Gebäude, was die Gesamtinvestition relativieren kann.

Beim Kostenvergleich sollte man daher immer die Gesamtkosten über den Lebenszyklus betrachten:

Investitionskosten (CAPEX): Außenschaltanlagen haben höhere Gerätekosten, Innenschaltanlagen erfordern Baumaßnahmen für einen geeigneten Aufstellungsraum
Betriebskosten (OPEX): Außenanlagen benötigen häufiger Wartung, da Witterung, Temperaturwechsel und Verschmutzung die Komponenten stärker beanspruchen
Energiekosten: Heizungen und Klimatisierung in Außenanlagen verursachen laufende Energiekosten, die bei Innenschaltanlagen in temperierten Räumen geringer ausfallen
Standortflexibilität: Außenanlagen sparen teure Grundfläche in Produktionshallen und können schneller installiert werden, wenn kein Raum umgebaut werden muss

Für mittelständische Industriebetriebe, die ihre Anlage erweitern oder modernisieren, lohnt sich eine individuelle Wirtschaftlichkeitsberechnung. In vielen Fällen amortisiert sich eine Innenschaltanlage langfristig durch geringere Wartungskosten und eine längere Lebensdauer der Komponenten.

Wie unterscheiden sich Wartung und Zugänglichkeit der beiden Schaltanlagentypen?

Innenschaltanlagen sind in der Regel einfacher und sicherer zu warten, weil das Personal in einem geschützten Raum arbeitet, unabhängig von Witterung und Jahreszeit. Außenschaltanlagen erfordern dagegen Wartungsarbeiten unter potenziell ungünstigen Bedingungen und stellen höhere Anforderungen an Arbeitsschutz und Planung.

Wartungszugang bei Innenschaltanlagen

In einem dedizierten Schaltanlagenraum haben Techniker ausreichend Platz, gute Beleuchtung und eine kontrollierte Umgebungstemperatur. Regelmäßige Inspektionen, Reinigungsarbeiten und Komponentenwechsel lassen sich effizient und sicher durchführen. Die VDE-Normen schreiben regelmäßige Prüfungen vor, die in einer Innenanlage unkompliziert umzusetzen sind.

Wartungszugang bei Außenschaltanlagen

Bei Außenschaltanlagen müssen Wartungsintervalle stärker an die Umgebungsbedingungen angepasst werden. Dichtungen, Lüftungsfilter, Heizungen und Korrosionsschutzmaßnahmen erfordern regelmäßige Kontrolle. Arbeiten bei Regen, Kälte oder im Sommer bei starker Sonneneinstrahlung erhöhen den Aufwand und die Anforderungen an die persönliche Schutzausrüstung. Zudem muss die Zugänglichkeit des Aufstellungsorts dauerhaft sichergestellt sein, was auf weitläufigen Geländen einen logistischen Planungsaufwand bedeutet.

Welcher Schaltanlagentyp ist für Industriebetriebe besser geeignet?

Für die meisten Industriebetriebe ist eine Innenschaltanlage die bevorzugte Lösung, sofern geeignete Räumlichkeiten vorhanden oder planbar sind. Sie bietet bessere Betriebsbedingungen, geringere Wartungskosten und eine längere Lebensdauer der elektrischen Komponenten. Außenschaltanlagen sind dann die richtige Wahl, wenn Platzmangel, räumliche Verteilung der Anlage oder wirtschaftliche Überlegungen gegen eine Innenaufstellung sprechen.

Die Entscheidung hängt von mehreren konkreten Faktoren ab:

Verfügbare Fläche: Ist ein geeigneter Schaltanlagenraum vorhanden oder wirtschaftlich realisierbar?
Anlagenstruktur: Bei verteilten Produktionslinien oder weitläufigen Geländen können Außenstationen näher an den Verbrauchern platziert werden und Kabelkosten reduzieren
Umgebungsbedingungen: Starke Staubbelastung, aggressive Atmosphären oder Explosionsschutzanforderungen in der Halle können eine Außenaufstellung sinnvoll machen
Erweiterungsprojekte: Bei Nachrüstungen ohne verfügbaren Innenraum bieten Außenschaltanlagen schnelle und flexible Lösungen
Mittelspannungsanlagen: Bei Mittelspannungsschaltanlagen spielen Sicherheitsabstände und Raumkonzepte eine besonders wichtige Rolle, was die Planung komplexer macht

Grundsätzlich gilt: Je höher die Anforderungen an Verfügbarkeit und Betriebssicherheit, desto mehr spricht für eine Innenaufstellung mit kontrollierten Umgebungsbedingungen. In der Praxis kombinieren viele Industriebetriebe beide Typen, etwa eine Innenschaltanlage als zentrale Hauptverteilung mit dezentralen Außenstationen für bestimmte Anlagenteile. Dabei spielt eine durchdachte Steuerungs- und Automatisierungstechnik eine entscheidende Rolle, um beide Anlagentypen effizient in einen übergeordneten Betriebsprozess zu integrieren.

Wie KSV bei der Auswahl und Planung von Schaltanlagen unterstützt

Die Entscheidung zwischen Innen- und Außenschaltanlage ist immer eine individuelle Abwägung aus technischen Anforderungen, Standortbedingungen und wirtschaftlichen Zielen. Wir bei KSV begleiten Industriebetriebe genau bei dieser Entscheidung und setzen die gewählte Lösung vollständig aus einer Hand um. Als erfahrenes Unternehmen mit langjähriger Expertise in der Elektrotechnik verstehen wir die spezifischen Anforderungen industrieller Betriebe in ihrer gesamten Komplexität.

Unser Leistungsspektrum im Bereich Schaltanlagen umfasst:

Planung und Projektierung: Bedarfsanalyse, Dimensionierung und normgerechte Auslegung von Niederspannungsschaltanlagen bis 7.000 Ampere sowie Mittelspannungsschaltanlagen
Fertigung und Installation: Bau und Montage von Schalt- und Steuerschränken für Innen- und Außenaufstellung, angepasst an die jeweiligen Umgebungsbedingungen
Energiemanagement und Gebäudeleittechnik: Integration von Schaltanlagen in ganzheitliche Energiemanagementsysteme, von der Planung über die Inbetriebnahme bis zur Wartung
Netzberechnung und Analyse: Sicherstellung der Versorgungsqualität und Normkonformität nach VDE-Richtlinien
Langfristige Partnerschaft: Wartungskonzepte und Anlagenmodernisierung für bestehende Schaltanlagen

Mit über 45 Jahren Erfahrung in der Elektrotechnik und einem Team von mehr als 185 Fachleuten sind wir der verlässliche Partner für Industriebetriebe, die ihre Energieverteilung sicher, effizient und zukunftsfähig gestalten wollen. Sprechen Sie uns an und lassen Sie uns gemeinsam die optimale Schaltanlagenlösung für Ihren Betrieb entwickeln.
