Was sind die Anforderungen an Kabelpritschen und Kabeltassen?

Kabelpritschen und Kabeltassen sind Kabeltragsysteme zur geordneten und sicheren Führung elektrischer Leitungen in Gebäuden und Industrieanlagen. Beide Systeme unterscheiden sich in ihrer Bauform und ihrem Einsatzbereich, teilen jedoch gemeinsame Anforderungen an Tragfähigkeit, Korrosionsschutz, Normkonformität und fachgerechte Installation. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Planung, Auswahl und Montage dieser Systeme.

Worin unterscheiden sich Kabelpritschen und Kabeltassen?

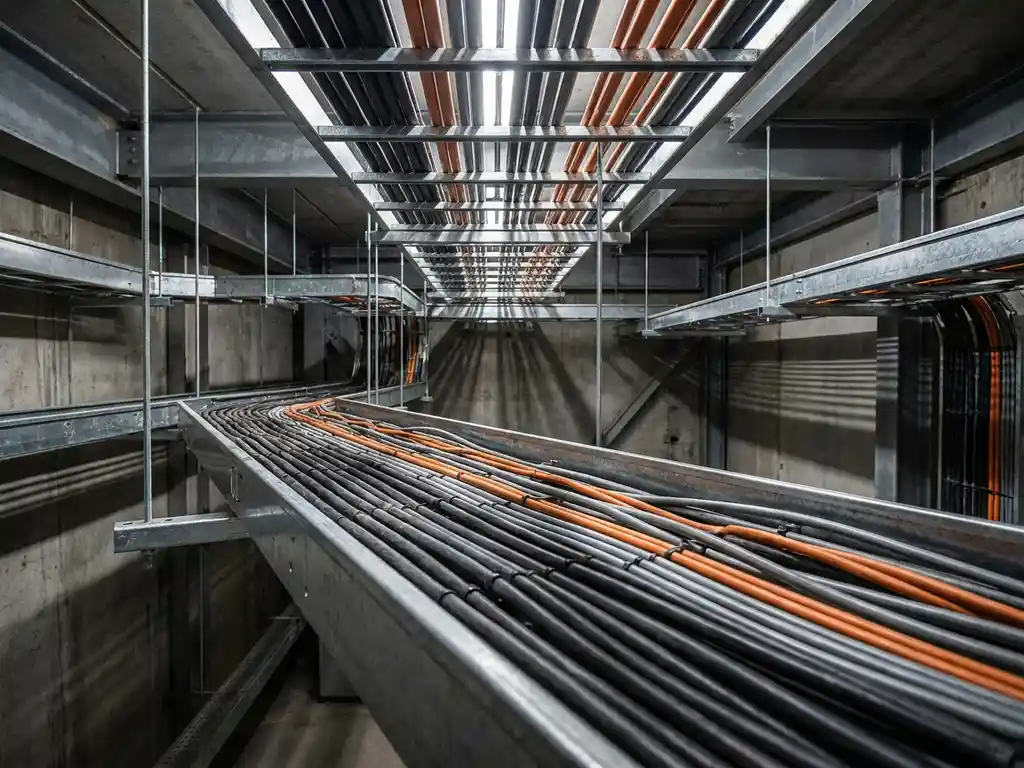

Kabelpritschen sind offene, gitterartige Tragsysteme aus Längsholmen und Quersprossen, die eine gute Belüftung der verlegten Kabel ermöglichen. Kabeltassen hingegen sind geschlossene oder halbgeschlossene Wannen mit einem durchgehenden Boden, die Kabel mechanisch stärker schützen und auch in staubigen oder feuchten Umgebungen eingesetzt werden können.

Der entscheidende Unterschied liegt im Schutzgrad und der Zugänglichkeit. Kabelpritschen bieten durch ihre offene Bauweise eine bessere Wärmeableitung, was bei hoher Kabelbelastung oder großen Querschnitten vorteilhaft ist. Sie eignen sich besonders für trockene Technikräume, Industriehallen und Bereiche mit regelmäßigem Wartungszugang. Kabeltassen schützen die Leitungen dagegen besser vor mechanischen Einwirkungen, Schmutz und Feuchtigkeit und werden häufig in Produktionsbereichen, Außenanlagen oder überall dort eingesetzt, wo Kabel einem erhöhten Verschmutzungsrisiko ausgesetzt sind.

Für das Kabelmanagement in der Industrie ist die Wahl zwischen beiden Systemen keine rein ästhetische Entscheidung. Sie beeinflusst direkt die Betriebssicherheit, die Wartbarkeit und die Lebensdauer der installierten Leitungen. In vielen industriellen Anlagen werden beide Systeme kombiniert: Kabelpritschen in den Haupttrassen, Kabeltassen in exponierten Teilbereichen. Besonders in der Energie- und Anlagentechnik ist eine durchdachte Systemauswahl entscheidend für den zuverlässigen Betrieb.

Welche Normen und Vorschriften gelten für Kabeltragsysteme?

Die zentrale Norm für Kabeltragsysteme in Europa ist die EN 61537 (in Deutschland als DIN EN 61537 umgesetzt). Sie legt Anforderungen an Kabelpritschen und Kabeltassen hinsichtlich Tragfähigkeit, Verformungsverhalten, Brandverhalten und elektrischer Kontinuität fest. Ergänzend gilt die Normenreihe DIN VDE 0100 für die Errichtung von Niederspannungsanlagen sowie einschlägige Unfallverhütungsvorschriften.

Im Einzelnen sind folgende Regelwerke relevant:

DIN EN 61537: Hauptnorm für Kabelpritschen und Kabeltassen, regelt mechanische und elektrische Anforderungen
DIN VDE 0100-520: Auswahl und Errichtung elektrischer Betriebsmittel, Kabelverlegung
DIN VDE 0100-540: Schutzleiter, Erdung und Potenzialausgleich
EN 13501 (Brandklassen): Relevant für den Einsatz in brandschutztechnisch klassifizierten Bereichen
Unfallverhütungsvorschriften (DGUV): Sicherheitsrelevante Vorgaben für die Montage und den Betrieb

Darüber hinaus können je nach Einsatzbereich zusätzliche behördliche Vorgaben, Technische Anschlussbedingungen des Netzbetreibers sowie branchenspezifische Anforderungen gelten. In explosionsgefährdeten Bereichen (Ex-Zonen) kommen außerdem die ATEX-Richtlinien hinzu, die besondere Anforderungen an Werkstoffe und Ausführung stellen. Die Einhaltung dieser Kabelpritschen Normen ist nicht nur eine rechtliche Pflicht, sondern die Grundlage für eine dauerhaft sichere und zuverlässige Anlage.

Welche mechanischen Anforderungen müssen Kabelpritschen erfüllen?

Kabelpritschen müssen nach DIN EN 61537 definierten Lastklassen standhalten, ohne sich unzulässig zu verformen oder zu versagen. Die Norm unterscheidet Tragfähigkeitsklassen, die angeben, welche gleichmäßig verteilte Last pro Meter Trasse zulässig ist. Typische Klassen reichen von 75 N/m bis über 300 N/m, abhängig von Profil, Material und Stützweite.

Bei der Planung eines Kabeltragsystems sind folgende mechanische Faktoren zu berücksichtigen:

Tragfähigkeit und Durchbiegung: Die maximale Durchbiegung darf laut Norm einen definierten Grenzwert nicht überschreiten, um die Kabelisolation nicht dauerhaft zu belasten
Stützweiten: Der Abstand zwischen den Befestigungspunkten muss auf die Tragfähigkeitsklasse und das Eigengewicht der Kabel abgestimmt sein
Stoßbelastungen: In Produktionsumgebungen können mechanische Erschütterungen auftreten, gegen die das System ausreichend dimensioniert sein muss
Thermische Ausdehnung: Lange Trassen benötigen Dehnungsausgleicher, da Temperaturänderungen zu Längenänderungen im Material führen
Verbindungselemente: Alle Kupplungen, Winkel und Abzweigungen müssen die gleiche Tragfähigkeit wie die Haupttrasse gewährleisten

Ein häufiger Planungsfehler ist die Unterschätzung des tatsächlichen Kabelgewichts. Besonders bei Starkstromkabeln mit großen Querschnitten kann das Gewicht pro Meter erheblich sein. Eine realistische Lastberechnung bereits in der Planungsphase verhindert kostspielige Nachbesserungen und sichert die langfristige Stabilität der gesamten Kabelanlage.

Welche Korrosionsschutzanforderungen gelten in Industrieumgebungen?

Der Korrosionsschutz von Kabelpritschen und Kabeltassen richtet sich nach der Umgebungsklassifikation des Einsatzorts. In trockenen Innenräumen genügt in der Regel eine feuerverzinkte oder pulverbeschichtete Oberfläche. In feuchten, chemisch belasteten oder Außenbereichen sind höherwertige Schutzmaßnahmen wie Heißverzinkung, Edelstahl (V2A oder V4A) oder spezielle Beschichtungssysteme erforderlich.

Die DIN EN 61537 klassifiziert Kabeltragsysteme nach ihrer Korrosionsbeständigkeit in Kategorien, die mit dem tatsächlichen Einsatzumfeld abgeglichen werden müssen. Für die Auswahl des richtigen Schutzniveaus sind folgende Faktoren entscheidend:

Luftfeuchtigkeit und Kondensation: Dauerhaft feuchte Umgebungen erfordern mindestens eine Heißverzinkung oder eine Edelstahlausführung
Chemische Einwirkungen: Säuren, Laugen oder Reinigungsmittel in der Produktion können herkömmliche Beschichtungen angreifen
Außeninstallationen: UV-Strahlung, Regen und Temperaturschwankungen erfordern eine entsprechend widerstandsfähige Oberfläche
Lebensmittel- und Pharmabereiche: Hier kommen häufig Edelstahlausführungen zum Einsatz, die Reinigungszyklen mit aggressiven Mitteln standhalten

Ein oft unterschätzter Aspekt ist die Kontaktkorrosion zwischen verschiedenen Metallen. Werden beispielsweise Aluminiumkabelpritschen mit Stahlbefestigungen kombiniert, kann an den Kontaktstellen galvanische Korrosion entstehen. Fachgerechte Planung berücksichtigt daher die Materialverträglichkeit aller verwendeten Komponenten bereits in der Ausschreibungsphase.

Was ist bei der Erdung und dem Potenzialausgleich zu beachten?

Kabelpritschen und Kabeltassen aus Metall müssen in den Schutzpotenzialausgleich der elektrischen Anlage eingebunden werden. Die DIN VDE 0100-540 schreibt vor, dass leitfähige Kabeltragsysteme als Teil des Schutzleitersystems behandelt werden, wenn sie als Schutzleiter genutzt werden sollen. Andernfalls müssen sie separat geerdet werden, um im Fehlerfall keine gefährlichen Berührungsspannungen entstehen zu lassen.

In der Praxis sind zwei Aspekte besonders wichtig:

Elektrische Kontinuität der Trasse: Alle Segmente eines metallischen Kabeltragsystems müssen elektrisch leitend miteinander verbunden sein. Verbindungselemente, die aus beschichteten Teilen bestehen, können die elektrische Kontinuität unterbrechen. Die DIN EN 61537 fordert daher, dass Verbindungen entweder durch direkten Metallkontakt oder durch zusätzliche Verbindungsleiter eine durchgehende Leitfähigkeit sicherstellen.

Anschluss an den Potenzialausgleich: Das gesamte Kabeltragsystem muss an mindestens einem Punkt mit dem Hauptpotenzialausgleich verbunden werden. Bei langen Trassen oder Trassen, die mehrere Gebäudebereiche durchqueren, sind zusätzliche Anschlusspunkte erforderlich. Der Querschnitt der Verbindungsleiter richtet sich nach den Vorgaben der DIN VDE 0100-540 und dem Querschnitt der verlegten Kabel.

Werden Kabelpritschen in der Nähe von Anlagen mit erhöhten elektromagnetischen Störungen betrieben, zum Beispiel in Schaltanlagenräumen oder an Frequenzumrichtern, kann eine zusätzliche Schirmung oder eine engmaschigere Erdung notwendig sein, um Störeinflüsse auf empfindliche Steuerleitungen zu minimieren. Gerade im Bereich der Steuerungs- und Automatisierungstechnik ist eine sorgfältige Erdungsplanung unerlässlich, um die Funktionssicherheit sensibler Komponenten dauerhaft zu gewährleisten.

Wie werden Kabelpritschen und Kabeltassen korrekt installiert?

Eine korrekte Installation von Kabelpritschen und Kabeltassen beginnt mit einer sorgfältigen Trassenplanung, die Tragfähigkeit, Zugänglichkeit, Brandschutzabschnitte und spätere Erweiterungsmöglichkeiten berücksichtigt. Die Montage selbst folgt einem klaren Ablauf: Befestigung der Hänger oder Konsolen, Montage der Tragsystemsegmente, Herstellung der elektrischen Kontinuität und schließlich die geordnete Verlegung der Kabel.

Folgende Punkte sind bei der Installation besonders zu beachten:

Mindestabstände: Starkstromkabel und Steuerleitungen müssen in der Regel getrennt oder mit ausreichendem Abstand verlegt werden, um gegenseitige Störungen zu vermeiden
Biegeradien: Die zulässigen Biegeradien der verlegten Kabel dürfen nicht unterschritten werden, auch an Kurven und Abzweigungen der Trasse
Brandschutzabschnitte: An Wand- und Deckendurchführungen müssen Brandschotts fachgerecht eingebaut werden, die die Feuerwiderstandsklasse des Bauteils erhalten
Füllung der Trasse: Kabelpritschen sollten nicht überfüllt werden. Eine Auslastung von maximal 60 bis 70 Prozent der Querschnittsfläche gilt als praxisbewährt, um Wärmeableitung und spätere Erweiterungen sicherzustellen
Kennzeichnung: Kabel müssen nach DIN VDE 0100-520 eindeutig gekennzeichnet sein, um Verwechslungen bei Wartung und Erweiterung auszuschließen
Dokumentation: Trassenpläne und Belegungspläne sind Bestandteil der Anlagendokumentation und erleichtern spätere Änderungen erheblich

Ein häufig vernachlässigter Punkt ist die Berücksichtigung von Wartungszugängen. Kabeltrassen sollten so geplant sein, dass einzelne Kabel auch nach der Erstinstallation noch zugänglich und austauschbar sind, ohne die gesamte Anlage außer Betrieb nehmen zu müssen. Gerade in der Industrie, wo Stillstandzeiten direkte Produktionskosten verursachen, zahlt sich eine durchdachte Kabeltassen Installation langfristig aus.
