Wie schützt man Transformatoren vor Brandgefahr?

Transformatoren vor Brandgefahr zu schützen erfordert eine Kombination aus baulichen Schutzmaßnahmen, geeigneten Schutzeinrichtungen, regelmäßiger Wartung und einem durchdachten Aufstellungskonzept. Besonders in Industrieanlagen zählen Transformatorbrände zu den folgenreichsten elektrotechnischen Störfällen, da sie Produktionsausfälle, erhebliche Sachschäden und im schlimmsten Fall Personenschäden verursachen können. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Transformator Brandschutz und zeigen, welche Maßnahmen in der Praxis wirklich wirken.

Welche Ursachen führen zu Bränden an Transformatoren?

Transformatorbrände entstehen am häufigsten durch Überhitzung, Isolationsfehler, Kurzschlüsse oder den Austritt von brennbarem Isolieröl. Diese Ursachen treten selten isoliert auf, sondern verstärken sich gegenseitig: Ein alterungsbedingter Isolationsfehler führt zu einem Kurzschluss, dieser erzeugt Wärme, und bei ölgefüllten Transformatoren kann sich das Öl entzünden.

Die häufigsten Brandursachen im Überblick:

• Transformator Überhitzung: Dauerbetrieb über der Nennleistung, unzureichende Kühlung oder verstopfte Kühlrippen lassen die Betriebstemperatur gefährlich ansteigen.
• Isolationsversagen: Alterung, Feuchtigkeit oder mechanische Beschädigung der Wicklungsisolation führen zu Lichtbögen und Kurzschlüssen.
• Mineralölaustritt: Bei ölgefüllten Transformatoren kann austretendes Öl durch Lichtbögen oder heiße Oberflächen entzündet werden.
• Überspannungen: Blitzeinschläge oder Schaltüberspannungen belasten die Isolation schlagartig und können sie dauerhaft schädigen.
• Kontaktfehler und Kabelanschlüsse: Lose oder korrodierte Anschlüsse erzeugen lokale Erwärmung, die sich unbemerkt zu einem Brandherd entwickeln kann.

Gerade in älteren Industrieanlagen summieren sich mehrere dieser Faktoren. Ein Transformator, der jahrelang ohne Inspektion betrieben wird, trägt ein deutlich höheres Brandrisiko als ein regelmäßig gewartetes Gerät.

Wie gefährlich ist ein Transformatorbrand in der Industrie?

Ein Transformatorbrand in einer Industrieanlage ist ein Hochrisikoszenario. Die Kombination aus elektrischer Energie, brennbarem Isolieröl und der zentralen Rolle des Transformators in der Energieversorgung macht solche Brände besonders schwer kontrollierbar und folgenreich. Selbst ein kleinerer Brand kann eine gesamte Produktionslinie für Tage oder Wochen stilllegen.

Die konkreten Gefahren umfassen mehrere Dimensionen:

• Explosionsgefahr: Ölgefüllte Transformatoren können bei starker Überhitzung unter Druck geraten und explodieren, wobei brennendes Öl großflächig verteilt wird.
• Brandausbreitung: Transformatoren sind oft in der Nähe anderer elektrischer Anlagen installiert. Ein unkontrollierter Brand greift schnell auf Kabeltrassen, Schaltschränke und Gebäudestrukturen über.
• Personenschäden: Lichtbögen und Explosionen gefährden Wartungspersonal und Bediener in unmittelbarer Nähe.
• Umweltschäden: Austretendes und brennendes Transformatoröl kann Boden und Grundwasser kontaminieren.
• Produktionsausfall: Der Ausfall eines zentralen Transformators unterbricht die gesamte Energieversorgung eines Betriebsbereichs, was bei Just-in-time-Fertigung erhebliche wirtschaftliche Folgen hat.

Die Transformator Brandgefahr wird in vielen Betrieben unterschätzt, weil Transformatoren als robuste, wartungsarme Geräte gelten. Diese Wahrnehmung ist trügerisch, insbesondere bei Anlagen, die das Ende ihrer Betriebslebensdauer erreichen. Mehr darüber, wie ein professionelles Energie- und Anlagentechnik-Konzept solchen Risiken entgegenwirkt, erfahren Sie bei KSV Koblenz.

Welche Schutzeinrichtungen sind für Transformatoren vorgeschrieben?

Für Transformatoren in industriellen Anlagen schreiben einschlägige Normen und Vorschriften eine Reihe von Schutzeinrichtungen vor. Grundlage bilden in Deutschland die VDE-Normen, insbesondere die DIN VDE 0100-Reihe sowie herstellerspezifische Anforderungen. Die konkreten Anforderungen hängen von der Transformatorgröße, dem Aufstellungsort und dem verwendeten Isoliermittel ab.

Elektrische Schutzeinrichtungen

Auf der elektrischen Seite müssen Transformatoren durch Überstromschutzeinrichtungen wie Leistungsschalter oder Sicherungen abgesichert sein, die bei Kurzschluss oder Überlast den Stromfluss sofort unterbrechen. Differentialschutzrelais überwachen die Stromflüsse auf der Primär- und Sekundärseite und lösen bei Abweichungen aus, die auf einen internen Fehler hinweisen. Temperaturfühler in den Wicklungen und im Kühlöl melden kritische Temperaturwerte an die Schutzsteuerung. Die zuverlässige Integration solcher Systeme ist ein Kernbereich der Steuerungs- und Automatisierungstechnik.

Mechanische und bauliche Schutzeinrichtungen

Bei ölgefüllten Transformatoren ist der Buchholzschutz eine zentrale Einrichtung: Er registriert Gasentwicklung im Öl, die auf einen internen Fehler hinweist, und löst Alarm oder Abschaltung aus. Druckentlastungsventile verhindern, dass sich im Kessel gefährlicher Überdruck aufbaut. Ölauffangwannen unter dem Transformator sammeln austretendes Öl und verhindern dessen Ausbreitung als Brandbeschleuniger.

Alle Transformator Schutzmaßnahmen müssen so ausgelegt sein, dass sie im Fehlerfall zuverlässig und ohne manuelle Eingriffe funktionieren. Eine regelmäßige Prüfung der Schutzeinrichtungen ist deshalb ebenso wichtig wie deren korrekte Installation.

Wie schützen Brandmeldesysteme und Löschanlagen Transformatoren?

Brandmeldesysteme und automatische Löschanlagen bilden die letzte Verteidigungslinie, wenn elektrische Schutzeinrichtungen einen Brand nicht verhindern konnten. Sie verkürzen die Zeit zwischen Brandentstehung und Bekämpfung entscheidend, was den Unterschied zwischen einem lokalen Schaden und einem Totalverlust ausmachen kann.

Im Brandschutz Elektrotechnik kommen für Transformatoren typischerweise folgende Systeme zum Einsatz:

• Thermische und optische Brandmelder: Wärmemelder reagieren auf kritische Temperaturen, Rauchmelder auf Verbrennungsprodukte. In Transformatorräumen sind oft beide Typen kombiniert, um Fehlalarme zu minimieren und die Erkennungsrate zu maximieren.
• Stationäre Wassernebel- oder Sprinkleranlagen: Bei ölgefüllten Transformatoren werden spezielle Wassernebelsysteme eingesetzt, die den Brand kühlen und ersticken, ohne das Öl großflächig zu verteilen.
• Gasförmige Löschmittel: In geschlossenen Transformatorräumen können Inertgas- oder Löschmittelsysteme (z.B. FK-5-1-12) eingesetzt werden, die den Sauerstoffgehalt reduzieren oder die Verbrennungsreaktion unterbrechen, ohne elektrisch leitfähig zu sein.
• Schaumlöschanlagen: Bei großen Freiluftaufstellungen oder in Umspannwerken kommen Schaumsysteme zum Einsatz, die austretendes Öl abdecken und eine erneute Entzündung verhindern.

Die Anbindung dieser Systeme an eine übergeordnete Gebäudeleittechnik ermöglicht es, im Brandfall automatisch weitere Maßnahmen einzuleiten, etwa die Abschaltung benachbarter Anlagen, die Aktivierung von Entrauchungsanlagen oder die Alarmierung der Feuerwehr.

Wann sollte ein Transformator gewartet oder ersetzt werden?

Ein Transformator sollte mindestens einmal jährlich einer Sichtprüfung und alle drei bis fünf Jahre einer umfassenden Inspektion durch einen Fachbetrieb unterzogen werden. Die Entscheidung über einen Austausch hängt vom Alter, dem Zustand der Isolation, dem Ergebnis von Ölanalysen und dem Auftreten wiederkehrender Fehler ab.

Konkrete Anzeichen, die eine sofortige Prüfung oder einen Austausch erfordern:

• Ungewöhnliche Geräusche wie Brummen, Knacken oder Zischen
• Sichtbare Ölleckagen am Kessel oder an Dichtungen
• Häufige Auslösungen der Schutzeinrichtungen ohne erkennbare externe Ursache
• Stark erhöhte Betriebstemperaturen trotz normaler Last
• Verfärbung oder Trübung des Transformatoröls bei der Ölanalyse
• Betriebsalter von mehr als 25 bis 30 Jahren ohne umfassende Revision

Die Transformator Wartung umfasst neben der visuellen Inspektion auch die Messung von Isolationswiderständen, die Analyse des Öls auf Wassergehalt und gelöste Gase sowie die Überprüfung aller Schutz- und Messeinrichtungen. Gerade die Ölgasanalyse ist ein frühzeitiger Indikator für interne Fehler, lange bevor diese zu einem Brand führen.

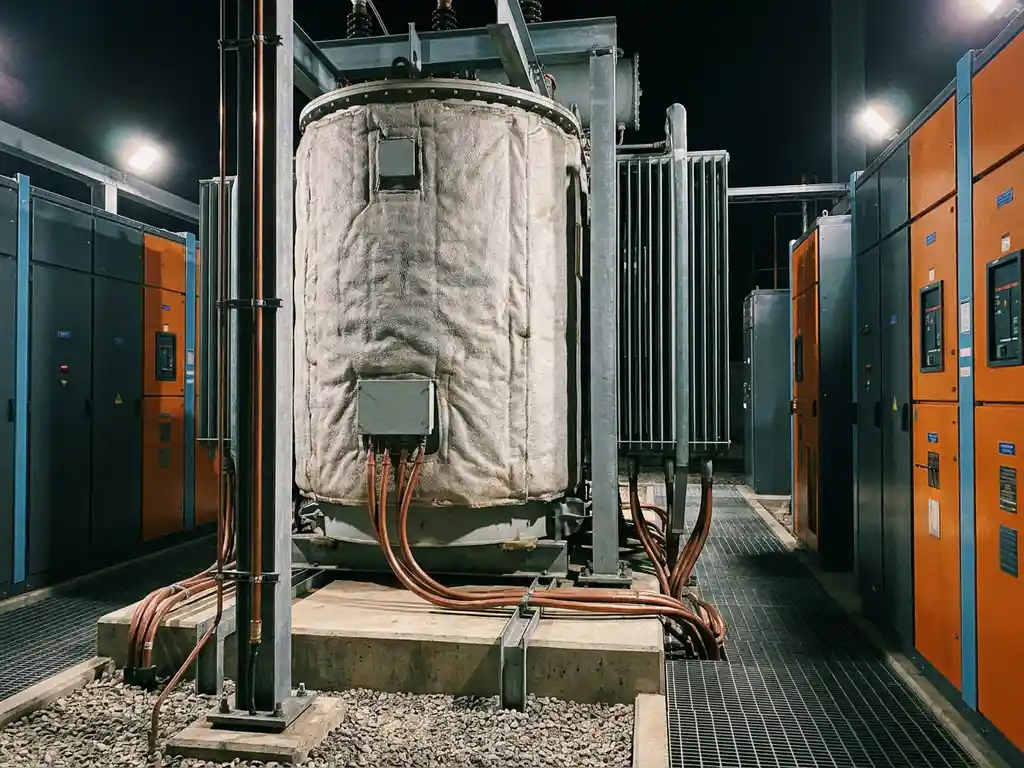

Welche Rolle spielt die Aufstellung bei der Brandsicherheit von Transformatoren?

Die Aufstellung eines Transformators hat direkten Einfluss auf das Brandrisiko und die Folgen eines möglichen Brandes. Eine durchdachte Aufstellungsplanung reduziert die Brandlast, erleichtert die Brandbekämpfung und schützt benachbarte Anlagen und Gebäudeteile.

Folgende Punkte sind bei der Aufstellung im Sinne des Brandschutz Industrieanlage zu beachten:

• Separate Transformatorräume: Transformatoren sollten in eigenen, feuerbeständig abgetrennten Räumen aufgestellt werden. Brandschutzwände und -türen verhindern die Ausbreitung auf benachbarte Bereiche.
• Ausreichende Abstände: Zu brennbaren Materialien, Kabeltrassen und anderen elektrischen Anlagen müssen definierte Mindestabstände eingehalten werden.
• Ölauffangwannen und Entwässerung: Bei ölgefüllten Geräten ist eine Auffangwanne mit ausreichendem Volumen Pflicht, um austretendes Öl sicher aufzunehmen und von Abläufen fernzuhalten.
• Belüftung und Kühlung: Eine ausreichende natürliche oder erzwungene Belüftung verhindert Wärmestau und senkt die Betriebstemperatur dauerhaft.
• Zugänglichkeit für Wartung und Brandbekämpfung: Der Aufstellungsort muss für Wartungspersonal und im Brandfall für die Feuerwehr sicher erreichbar sein.
• Freiluftaufstellung: Bei großen Transformatoren in Umspannwerken oder im Freien sind Abstände zu Gebäuden, Zäune und Ölabscheider in der Entwässerung vorgeschrieben.

Trockentransformatoren, die kein brennbares Öl enthalten, bieten in dieser Hinsicht Vorteile und können unter bestimmten Bedingungen auch innerhalb von Gebäuden ohne separate Auffangwanne aufgestellt werden. Die Wahl des Transformatortyps ist deshalb ein integraler Bestandteil des Brandschutzkonzepts.
