Die Alterung elektrischer Betriebsmittel ist ein natürlicher Prozess, der jede elektrische Anlage betrifft und erhebliche Auswirkungen auf Sicherheit und Betriebskosten haben kann. Während moderne Industrieanlagen für Jahrzehnte ausgelegt sind, führen verschiedene Faktoren wie thermische Belastung, mechanischer Verschleiß und Umwelteinflüsse zu schleichenden Veränderungen der elektrischen Eigenschaften.
Eine frühzeitige Erkennung von Alterungserscheinungen ist entscheidend für die Aufrechterhaltung der Anlagensicherheit und die Vermeidung kostspieliger Ausfälle. Mit den richtigen Prüfverfahren und einer systematischen Herangehensweise lassen sich kritische Zustände rechtzeitig identifizieren und entsprechende Maßnahmen einleiten.
Was sind die ersten Anzeichen für Alterung in elektrischen Betriebsmitteln?
Die ersten Anzeichen für Alterung zeigen sich durch Verfärbungen an Isolierstoffen, erhöhte Betriebstemperaturen, ungewöhnliche Geräusche und den charakteristischen Geruch überhitzter Materialien. Diese Symptome deuten auf beginnende Verschleißprozesse hin, die eine genauere Untersuchung erfordern.

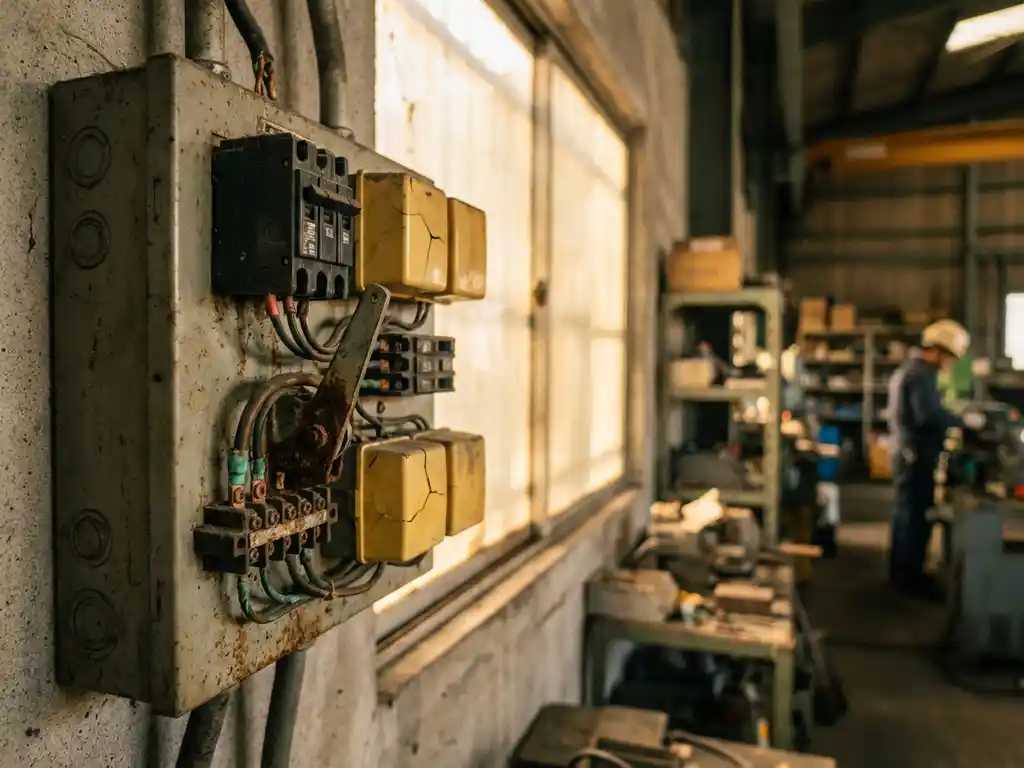

Visuelle Inspektionen offenbaren oft die ersten Warnsignale: Bräunliche oder schwarze Verfärbungen an Isolatoren, Kabeln oder Schaltgeräten weisen auf thermische Überlastung hin. Risse in Isoliermaterialien, Korrosion an metallischen Bauteilen oder Spuren von Lichtbögen sind weitere deutliche Indikatoren für fortschreitende Alterung.
Akustische Anomalien wie Brummen, Knistern oder Knacken in Transformatoren und Schaltanlagen können auf lockere Verbindungen oder Teilentladungen hindeuten. Diese Phänomene treten oft bereits auf, bevor sichtbare Schäden erkennbar werden, und sollten als Frühwarnsystem ernst genommen werden.
Welche Prüfverfahren decken Alterungsschäden zuverlässig auf?
Isolationsmessungen, Thermografie und Teilentladungsmessungen sind die wichtigsten Prüfverfahren zur zuverlässigen Erkennung von Alterungsschäden. Diese Methoden ermöglichen eine objektive Bewertung des Anlagenzustands und decken auch verdeckte Schäden auf.
Die Isolationsmessung mit Megohmmetern prüft die elektrische Festigkeit von Isolierstoffen und erkennt Feuchtigkeitseintritt oder Materialverschlechterung. Dabei werden definierte Prüfspannungen angelegt und die resultierenden Isolationswiderstände gemessen. Abweichungen von den Sollwerten geben Aufschluss über den Zustand der Isolation.
Thermografische Untersuchungen nutzen Infrarotkameras zur berührungslosen Temperaturmessung und identifizieren Hotspots, die auf erhöhte Übergangswiderstände oder Überlastungen hindeuten. Diese Methode ist besonders wertvoll bei der Bewertung von Schaltverbindungen und elektrischen Kontakten im laufenden Betrieb.
Teilentladungsmessungen erfassen elektrische Entladungen in Hohlräumen oder an Grenzflächen von Isolierstoffen. Diese Messungen sind besonders bei Mittelspannungsanlagen von großer Bedeutung, da Teilentladungen langfristig zur Zerstörung der Isolation führen können.
Wie oft sollten elektrische Betriebsmittel auf Alterung geprüft werden?
Die Prüffrequenz richtet sich nach der Anlagenart, dem Alter und den Betriebsbedingungen. Grundsätzlich sollten kritische Betriebsmittel jährlich, weniger kritische alle zwei bis drei Jahre und neue Anlagen erstmals nach fünf Jahren umfassend geprüft werden.
Bei Mittelspannungsanlagen empfiehlt sich eine jährliche Sichtprüfung, kombiniert mit thermografischen Untersuchungen. Umfassende elektrische Prüfungen inklusive Isolationsmessungen sollten alle drei bis fünf Jahre durchgeführt werden, abhängig von den Herstellervorgaben und den örtlichen Gegebenheiten.
Industrielle Steuerungsanlagen und Verteiler in produktionskritischen Bereichen erfordern engmaschigere Kontrollen. Hier haben sich halbjährliche Sichtkontrollen und jährliche messtechnische Überprüfungen bewährt. Bei Anlagen in aggressiven Umgebungen oder mit hoher Auslastung können kürzere Intervalle notwendig sein.
Wir entwickeln für unsere Kunden individuelle Servicekonzepte, die genau auf die spezifischen Anforderungen und Betriebsbedingungen der jeweiligen Anlagen abgestimmt sind. Dabei berücksichtigen wir sowohl gesetzliche Vorgaben als auch betriebswirtschaftliche Aspekte.
Was kostet es, wenn Alterungsschäden zu spät erkannt werden?
Zu spät erkannte Alterungsschäden führen zu Reparaturkosten, die um das Fünf- bis Zehnfache höher liegen als präventive Maßnahmen. Zusätzlich entstehen erhebliche Folgekosten durch Produktionsausfälle, Lieferverzögerungen und mögliche Sicherheitsrisiken für Mitarbeiter.
Ein ausgefallener Transformator kann Reparaturkosten von 50.000 bis 200.000 Euro verursachen, während präventive Wartungsmaßnahmen mit wenigen tausend Euro zu Buche schlagen. Der Produktionsstillstand verstärkt die finanziellen Auswirkungen erheblich: In der Automobilindustrie können Ausfallkosten von 10.000 bis 50.000 Euro pro Stunde entstehen.
Neben den direkten Kosten drohen rechtliche Konsequenzen bei Unfällen durch mangelhafte Anlagenwartung. Versicherungen können Leistungen verweigern, wenn nachweislich notwendige Prüfungen unterlassen wurden. Die Wiederherstellung des Vertrauens bei Kunden nach Lieferausfällen kann Jahre dauern und den Unternehmenswert nachhaltig beeinträchtigen.
Welche Rolle spielt die Umgebung bei der Alterung elektrischer Anlagen?
Umgebungsfaktoren wie Temperatur, Feuchtigkeit, chemische Dämpfe und mechanische Vibrationen beschleunigen die Alterung elektrischer Betriebsmittel erheblich. Hohe Temperaturen verdoppeln die Alterungsgeschwindigkeit etwa alle 10 Grad Celsius, während Feuchtigkeit die Isolationseigenschaften drastisch verschlechtert.
In industriellen Umgebungen wirken oft mehrere schädliche Einflüsse gleichzeitig: Metallverarbeitende Betriebe erzeugen leitfähige Stäube, die Kriechströme verursachen können. Chemische Produktionen setzen Dämpfe frei, die Isolierstoffe angreifen und verspröden lassen. Starke mechanische Vibrationen lockern Schraubverbindungen und führen zu erhöhten Übergangswiderständen.
Die Schutzart der elektrischen Betriebsmittel muss daher exakt auf die Umgebungsbedingungen abgestimmt werden. Die Schutzart IP54 reicht für normale Industrieumgebungen aus, während aggressive Atmosphären IP65 oder höhere Schutzarten erfordern. Zusätzliche Maßnahmen wie Belüftung, Heizung oder spezielle Beschichtungen können die Lebensdauer erheblich verlängern und sollten bereits in der Planungsphase berücksichtigt werden.
