Was ist UL508A und wann braucht man einen UL-Schaltschrank?

UL508A ist eine US-amerikanische Norm für den Bau von Industriesteuerungsschränken und legt fest, welche Sicherheitsanforderungen ein Schaltschrank erfüllen muss, um in den USA und Kanada legal betrieben werden zu dürfen. Wer Maschinen oder Anlagen in den nordamerikanischen Markt exportiert, benötigt in der Regel einen UL-zertifizierten Schaltschrank. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um UL508A, den Unterschied zur CE-Kennzeichnung und den praktischen Ablauf der Zertifizierung.

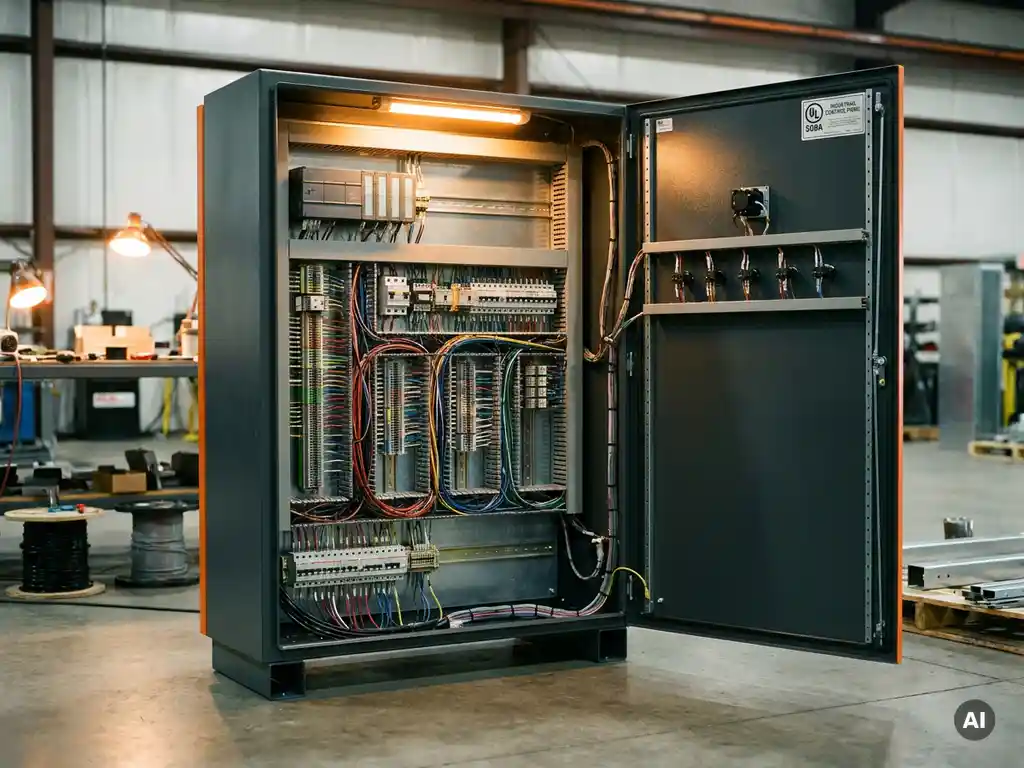

Welche Anforderungen stellt UL508A an einen Schaltschrank?

UL508A definiert Mindestanforderungen an Konstruktion, Materialien, Verdrahtung und Schutzmaßnahmen von Industriesteuerungsschränken für den nordamerikanischen Markt. Die Norm stellt sicher, dass ein Schaltschrank im Betrieb keine Brandgefahr, keinen Stromschlag und keine mechanischen Risiken verursacht. Zentral ist dabei die Bewertung durch einen sogenannten Listed Panel Builder, der die Einhaltung aller Anforderungen nachweisen und dokumentieren muss.

Im Einzelnen umfassen die Anforderungen unter anderem:

Zulässige Komponenten: Verbaut werden dürfen grundsätzlich nur UL-gelistete oder UL-anerkannte Bauteile. Komponenten ohne entsprechende UL-Kennzeichnung erfordern eine gesonderte Einzelbewertung.
Verdrahtung und Kabelführung: Die Norm schreibt spezifische Mindestquerschnitte, Isolationsklassen und Verlegeabstände vor, die sich von europäischen Standards unterscheiden können.
Schutzgrade und Gehäuse: Das Gehäuse muss einem definierten NEMA-Schutzgrad entsprechen, der in seiner Systematik nicht identisch mit der europäischen IP-Klassifizierung ist.
Kurzschlussschutz und Bemessung: Sicherungen, Leitungsschutzschalter und Schütze müssen nach amerikanischen Bemessungsregeln ausgewählt und koordiniert werden.
Beschriftung und Dokumentation: Alle Komponenten und Klemmen sind nach UL-Vorgaben zu beschriften. Stromlaufpläne und Stücklisten müssen in englischer Sprache vorliegen.

Wer diese Anforderungen von Beginn an in der Konstruktionsphase berücksichtigt, vermeidet kostspielige Nacharbeiten und verzögerte Liefertermine.

Was ist der Unterschied zwischen UL508A und CE-Kennzeichnung?

Der entscheidende Unterschied liegt im geografischen Geltungsbereich und im Prüfsystem: Die CE-Kennzeichnung ist eine Konformitätserklärung des Herstellers nach europäischen Richtlinien und gilt im Europäischen Wirtschaftsraum, während UL508A eine nordamerikanische Norm ist, deren Einhaltung durch eine akkreditierte Prüforganisation wie Underwriters Laboratories (UL) bestätigt wird.

Beide Systeme verfolgen das gleiche Ziel, nämlich den sicheren Betrieb elektrischer Anlagen, gehen dabei aber methodisch unterschiedliche Wege:

CE: Der Hersteller erklärt selbst, dass sein Produkt die relevanten EU-Richtlinien erfüllt. Eine externe Prüfstelle ist nur bei bestimmten Produktkategorien zwingend erforderlich.
UL508A: Ein durch UL autorisierter Panel Builder führt den Bau durch und bringt das UL-Label an. Die Prüforganisation kann Stichprobenprüfungen vor Ort durchführen.

Inhaltlich unterscheiden sich die technischen Anforderungen ebenfalls: Europäische Normen wie die IEC 61439 arbeiten mit anderen Bemessungsregeln, Schutzkonzepten und Bauteilkennzeichnungen als UL508A. Ein Schaltschrank, der vollständig nach CE gebaut wurde, erfüllt UL508A damit nicht automatisch. Besonders bei der Auswahl der Komponenten, der Kabelquerschnitte und der Schutzkoordination gibt es relevante Abweichungen, die eine gezielte Anpassung erfordern.

Wann ist ein UL-Schaltschrank gesetzlich vorgeschrieben?

Ein UL-zertifizierter Schaltschrank ist in den USA und Kanada dann gesetzlich vorgeschrieben, wenn lokale Behörden oder der Auftraggeber eine Zulassung durch eine national anerkannte Prüforganisation (NRTL) verlangen. In der Praxis betrifft das nahezu jeden Schaltschrank, der in einem gewerblichen oder industriellen Umfeld in Nordamerika installiert und betrieben werden soll.

Die wichtigsten Situationen, in denen eine UL-Zulassung erforderlich ist:

Export von Maschinen und Anlagen in die USA oder Kanada: Amerikanische und kanadische Behörden, Versicherungen und Betreiber akzeptieren in der Regel nur Schaltschränke mit NRTL-Zertifizierung. UL ist die bekannteste dieser Organisationen.
Auflagen durch den Endkunden: Viele US-amerikanische Unternehmen schreiben in ihren Lastenheften explizit UL508A-Konformität vor, unabhängig von behördlichen Vorgaben.
Versicherungsrechtliche Anforderungen: Gebäude- und Betriebshaftpflichtversicherungen in Nordamerika können den Einsatz nicht zertifizierter Schaltschränke ausschließen oder die Deckung verweigern.

In Deutschland oder der EU hingegen ist UL508A nicht vorgeschrieben. Hier gelten ausschließlich die europäischen Normen und die CE-Kennzeichnung. Wer jedoch regelmäßig in den nordamerikanischen Markt liefert, sollte UL508A von Anfang an als festen Bestandteil seiner Konstruktionsprozesse betrachten.

Wie läuft die UL508A-Zertifizierung eines Schaltschranks ab?

Die UL508A-Zertifizierung erfolgt nicht durch eine externe Prüfung des fertigen Schaltschranks, sondern durch einen autorisierten UL-Panel-Builder, der den Schrank nach den Vorgaben der Norm konstruiert, baut und kennzeichnet. Das UL-Label wird angebracht, nachdem der Panel Builder intern geprüft hat, dass alle Anforderungen erfüllt sind.

Der typische Ablauf sieht folgendermaßen aus:

Anforderungsklärung: Gemeinsam mit dem Kunden werden die technischen Spezifikationen, die Einsatzbedingungen und die länderspezifischen Vorgaben festgelegt.
Konstruktion nach UL508A: Alle Komponenten werden nach UL-Kriterien ausgewählt und dimensioniert. Die Stromlaufpläne entstehen auf Basis der amerikanischen Normanforderungen.
Fertigung durch einen Listed Panel Builder: Nur Unternehmen, die von UL als Panel Builder gelistet sind, dürfen das UL-Label rechtmäßig anbringen. UL kann den Betrieb durch Stichprobenaudits überprüfen.
Dokumentation und Kennzeichnung: Der fertige Schaltschrank erhält das UL-Label sowie alle vorgeschriebenen Beschriftungen. Die Dokumentation wird in englischer Sprache übergeben.
Inbetriebnahme beim Kunden: Der Schaltschrank kann nun ohne weitere Prüfung durch lokale Behörden in Nordamerika installiert werden.

Was kostet ein UL-zertifizierter Schaltschrank mehr als ein Standard-Schaltschrank?

Ein UL508A-zertifizierter Schaltschrank ist in der Regel teurer als ein vergleichbarer CE-Schaltschrank, wobei der Mehrpreis je nach Komplexität und Umfang typischerweise zwischen zehn und dreißig Prozent liegt. Die Mehrkosten entstehen durch spezifische Bauteilanforderungen, angepasste Konstruktionsprozesse und den Aufwand für Dokumentation und Kennzeichnung.

Die wesentlichen Kostentreiber im Überblick:

Bauteilkosten: UL-gelistete Komponenten sind nicht immer identisch mit den in Europa eingesetzten Produkten und können andere Preisstrukturen aufweisen.
Konstruktionsaufwand: Die Planung nach UL508A erfordert spezifisches Fachwissen und zusätzliche Konstruktionszeit, besonders wenn parallel CE-Varianten gefertigt werden.
Dokumentation: Englischsprachige Stromlaufpläne, Stücklisten und Handbücher bedeuten zusätzlichen Aufwand in der Projektabwicklung.
Auditkosten: Der Status als Listed Panel Builder erfordert regelmäßige Audits durch UL, deren Kosten anteilig in die Schaltschrankpreise einfließen.

Dem Mehrpreis stehen jedoch klare wirtschaftliche Vorteile gegenüber: Ein UL-zertifizierter Schaltschrank kann ohne zusätzliche Prüfungen oder Nacharbeiten direkt in Nordamerika installiert werden. Verzögerungen durch behördliche Beanstandungen oder teure Nachzertifizierungen vor Ort entfallen.

Kann ein bestehender CE-Schaltschrank nachträglich UL508A-zertifiziert werden?

Eine nachträgliche UL508A-Zertifizierung eines bereits gebauten CE-Schaltschranks ist grundsätzlich möglich, aber in der Praxis häufig aufwendiger und teurer als eine Neukonstruktion nach UL508A von Beginn an. Der Grund liegt darin, dass viele CE-konforme Komponenten keine UL-Listung besitzen und ausgetauscht werden müssen.

Ob eine Nachzertifizierung sinnvoll ist, hängt von mehreren Faktoren ab:

Anteil UL-gelisteter Bauteile: Wenn bereits ein Großteil der verbauten Komponenten eine UL-Zulassung besitzt, ist der Umbauaufwand überschaubar.
Stückzahl und Wiederholbarkeit: Bei Einzelanlagen kann eine Nachzertifizierung wirtschaftlich sein. Bei Serienprodukten lohnt sich die Umstellung des gesamten Konstruktionsprozesses auf UL508A.
Zeitdruck: Eine Nachzertifizierung vor Ort in den USA durch eine lokale Prüfstelle ist möglich, aber zeitintensiv und kostspielig. Sie sollte nur als Notlösung betrachtet werden.

Wer regelmäßig Maschinen in den nordamerikanischen Markt liefert, ist mit einem von Anfang an auf UL508A ausgelegten Schaltschrankbau-Prozess deutlich besser aufgestellt als mit einer fallweisen Nachzertifizierung.

Wie wir bei KSV bei UL508A-Schaltschränken helfen

Als UL-listed Panel Builder sind wir bei KSV berechtigt, Schaltschränke nach UL508A zu fertigen und mit dem UL-Label zu kennzeichnen. Das bedeutet für unsere Kunden: keine aufwendige Nachzertifizierung, keine Überraschungen bei der Inbetriebnahme in Nordamerika. Unsere Leistungen im Bereich UL508A umfassen konkret:

Beratung bereits in der Planungsphase zu den Anforderungen der UL508A und zur optimalen Komponentenauswahl
Konstruktion und Fertigung von Steuerschränken und MSR-Schränken vollständig nach UL508A-Vorgaben
Erstellung der vollständigen englischsprachigen Dokumentation inklusive Stromlaufplänen und Stücklisten
Anbringen des UL-Labels durch unseren autorisierten Status als Listed Panel Builder
Parallelkonstruktion von CE- und UL508A-Varianten für Kunden, die in mehrere Märkte liefern
Unterstützung bei Sonderkonstruktionen, etwa bei besonderen Schutzgraden, hohen Verlustleistungen oder kompakten Bauformen

Ob Neubau oder die Umrüstung eines bestehenden Schaltschranks auf UL508A: Wir begleiten Sie von der ersten Anforderungsaufnahme bis zur versandfertigen Anlage. Sprechen Sie uns an und schildern Sie uns Ihr Projekt. Wir beraten Sie gerne und erstellen Ihnen ein konkretes Angebot.
