Was ist eine Thermoüberwachung bei Leistungstransformatoren?

Die Thermoüberwachung bei einem Leistungstransformator ist ein Schutzsystem, das kontinuierlich die Temperatur von Wicklungen und Kühlmedium misst und bei kritischen Werten automatisch Alarme auslöst oder den Transformator abschaltet. Sie ist eine der wichtigsten Schutzfunktionen, da unkontrollierte Überhitzung die Isolierung dauerhaft schädigt und die Lebensdauer des Geräts erheblich verkürzt. Die folgenden Abschnitte beantworten die häufigsten Fragen rund um Temperaturüberwachung, Grenzwerte und Wartung.

Wie funktioniert die Thermoüberwachung bei einem Leistungstransformator?

Die Thermoüberwachung bei einem Leistungstransformator erfasst mithilfe von Temperatursensoren oder Thermometern die Wicklungstemperatur sowie die Temperatur des Kühlmediums und vergleicht diese Messwerte kontinuierlich mit vordefinierten Grenzwerten. Überschreitet ein Messwert eine festgelegte Schwelle, löst das System gestufte Reaktionen aus: zunächst einen Alarm, bei weiterer Erwärmung eine Leistungsreduzierung oder die vollständige Abschaltung.

Im Kern besteht die Temperaturüberwachung aus drei Elementen: den Sensoren, der Auswerteeinheit und den Schutzrelais. Bei Öltransformatoren kommen häufig Widerstandsthermometer (PT100) oder Bimetallthermometer zum Einsatz, die direkt im Öl platziert sind. Bei Trockentransformatoren werden in der Regel Kaltleiter (PTC-Sensoren) direkt in die Wicklungen eingebettet, um die Wicklungstemperatur möglichst präzise zu messen.

Die Auswerteeinheit verarbeitet die Sensorsignale und steuert abhängig vom Temperaturwert verschiedene Ausgänge an. Typische Ausgänge sind:

Alarmkontakt bei Erreichen der ersten Warnschwelle
Einschalten oder Erhöhen der Kühlleistung (z. B. Lüfter oder Ölpumpe)
Abschaltkontakt bei Überschreiten der kritischen Temperaturgrenze
Signalübertragung an übergeordnete Leitsysteme oder Gebäudeautomation

Moderne Thermoschutzsysteme sind häufig in das Energiemanagementsystem des Gebäudes oder der Anlage integriert, sodass Betreiber Temperaturverläufe aufzeichnen, analysieren und frühzeitig auf Trends reagieren können. Mehr zu unseren Leistungen im Bereich Energie- und Anlagentechnik erfahren Sie auf unserer Übersichtsseite.

Welche Temperaturgrenzen gelten für Leistungstransformatoren?

Für Leistungstransformatoren gelten nach IEC 60076 und den Herstellervorgaben typischerweise zwei Temperaturschwellen: eine Warnschwelle und eine Abschaltschwelle. Bei Öltransformatoren liegt die Öltemperatur-Warnschwelle häufig bei 85 bis 95 °C, die Abschaltschwelle bei 100 bis 105 °C. Die zulässige Wicklungsübertemperatur gegenüber der Umgebung beträgt je nach Isolierklasse zwischen 65 K und 140 K.

Die konkreten Grenzwerte hängen von mehreren Faktoren ab:

Isolierklasse der Wicklung: Klasse A (105 °C), Klasse E (120 °C), Klasse B (130 °C), Klasse F (155 °C) und Klasse H (180 °C) definieren die maximal zulässige Dauertemperatur der Isolierung.
Kühlverfahren: Selbstkühlende Transformatoren (ONAN, AN) haben engere Grenzwerte als zwangsgekühlte Ausführungen (ONAF, OFAF).
Aufstellungsort und Umgebungstemperatur: Die Normen gehen von einer Bezugsumgebungstemperatur von 20 °C aus. Bei höheren Umgebungstemperaturen müssen die Grenzwerte entsprechend angepasst werden.

Entscheidend ist, dass nicht die absolute Temperatur allein zählt, sondern die thermische Belastungsgeschichte. Kurze Überschreitungen schädigen die Isolierung weniger als dauerhafter Betrieb nahe der Grenztemperatur. Jede Überschreitung um 6 bis 8 K halbiert die statistische Lebensdauer der Wicklungsisolierung, ein Grundsatz, der in der Transformatortechnik als Montsinger-Regel bekannt ist.

Was passiert, wenn die Thermoüberwachung anspricht?

Wenn die Thermoüberwachung anspricht, löst sie abhängig von der überschrittenen Temperaturschwelle eine gestufte Reaktion aus: Bei der ersten Warnstufe wird ein Alarm an das Betriebspersonal oder das Leitsystem übermittelt. Bei der zweiten, kritischen Schwelle schaltet das Schutzsystem den Transformator automatisch vom Netz, um irreversible Schäden an der Wicklungsisolierung zu verhindern.

Die Abfolge der Reaktionen sieht in der Praxis so aus:

Warnsignal: Das System meldet die erhöhte Temperatur. Betriebspersonal kann die Last reduzieren oder die Kühlung prüfen, ohne dass eine Abschaltung nötig ist.
Kühlungssteigerung: Bei Transformatoren mit Zwangskühlung schaltet das System automatisch Lüfter oder Pumpen zu, um die Temperatur zu senken.
Abschaltung: Sinkt die Temperatur nicht, trennt das Schutzrelais den Transformator vom Netz. Die Abschaltung schützt nicht nur das Gerät, sondern verhindert auch Folgeschäden an nachgelagerten Anlagen.
Protokollierung: Moderne Systeme zeichnen Zeitpunkt, Dauer und Höhe der Überschreitung auf, was die spätere Fehleranalyse erleichtert.

Nach einer Abschaltung darf der Transformator erst wieder zugeschaltet werden, wenn die Ursache der Überhitzung identifiziert und behoben wurde. Ein erneutes Einschalten ohne Ursachenanalyse kann zu einer sofortigen Wiederholung des Ereignisses führen.

Welche Ursachen führen zu kritischen Temperaturanstiegen?

Kritische Temperaturanstiege bei Leistungstransformatoren entstehen meist durch Überlastung, unzureichende Kühlung, schlechte Kontaktverbindungen oder Fehler in der Wicklung selbst. In vielen Fällen wirken mehrere Faktoren gleichzeitig, weshalb ein einzelner Temperaturalarm immer eine gründliche Ursachenanalyse erfordert.

Die häufigsten Ursachen im Überblick:

Überlastung: Der Transformator wird dauerhaft über seiner Nennleistung betrieben, etwa durch Produktionserweiterungen ohne Anpassung der Energieinfrastruktur.
Verstopfte oder ausgefallene Kühlung: Verschmutzte Kühlrippen, defekte Lüfter oder blockierte Luftwege erhöhen den thermischen Widerstand erheblich.
Erhöhte Umgebungstemperatur: Transformatoren in schlecht belüfteten Traforäumen oder in der Nähe von Wärmequellen erreichen schneller kritische Temperaturen.
Schlechte Kontaktverbindungen: Lose oder korrodierte Klemmen erzeugen lokale Verlustleistung, die als Wärme entsteht.
Wicklungsfehler oder Windungsschluss: Ein interner Fehler erhöht die Verluste im Transformator und führt zu lokalem, oft schwer messbarem Temperaturanstieg.
Oberwellenbelastung: Nichtlineare Lasten wie Frequenzumrichter oder USV-Anlagen erzeugen Oberwellenströme, die die Eisenverluste und damit die Erwärmung steigern.

Besonders in industriellen Produktionsumgebungen, wo Lasten häufig schwanken und Erweiterungen schrittweise erfolgen, ist eine regelmäßige Überprüfung der thermischen Auslastung wichtig, um Engpässe frühzeitig zu erkennen. Die zuverlässige Überwachung solcher Prozesse ist ein zentrales Thema der Steuerungs- und Automatisierungstechnik.

Wie unterscheiden sich Öl- und Trockentrafo-Thermoüberwachung?

Der wesentliche Unterschied zwischen der Thermoüberwachung von Öltransformatoren und Trockentransformatoren liegt im Messort und im verwendeten Sensortyp. Öltransformatoren überwachen primär die Öltemperatur als indirekten Indikator für die Wicklungstemperatur, während Trockentransformatoren direkt in den Wicklungen eingebettete Sensoren nutzen, die eine präzisere und unmittelbarere Messung ermöglichen.

Thermoüberwachung bei Öltransformatoren

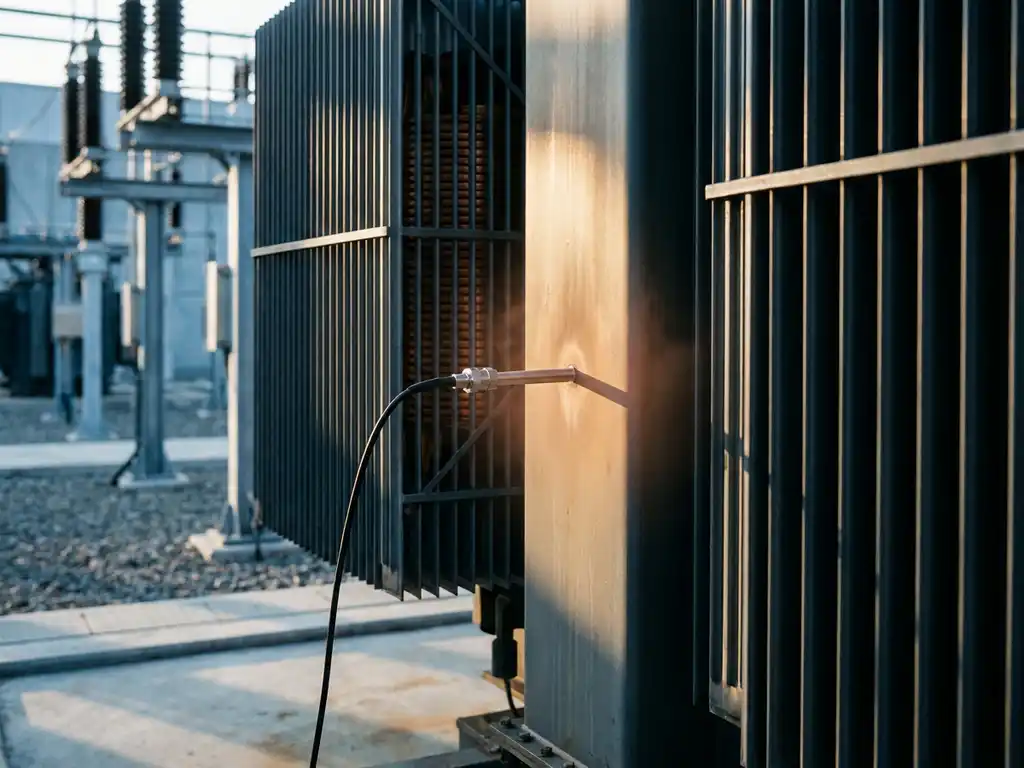

Bei ölgekühlten Transformatoren wird die Temperatur des Isolieröls im oberen Bereich des Kessels gemessen, da das heißeste Öl nach oben steigt. Als Sensoren kommen Widerstandsthermometer (PT100), Bimetallthermometer oder Thermometer mit Kapillarrohr zum Einsatz. Ergänzend berechnen spezielle Thermorelais die Wicklungsübertemperatur auf Basis des gemessenen Ölwerts und des Laststroms, ein Verfahren, das als thermisches Abbild bezeichnet wird. Zusätzlich verfügen viele Öltransformatoren über einen Buchholzschutz, der Gasblasen im Öl als Frühwarnzeichen für innere Fehler erkennt.

Thermoüberwachung bei Trockentransformatoren

Trockentransformatoren, wie sie häufig in Gebäuden, Rechenzentren und industriellen Anlagen eingesetzt werden, nutzen PTC-Sensoren (Kaltleiter), die direkt in die Wicklungen eingebettet sind. Diese Sensoren messen die Wicklungstemperatur unmittelbar und reagieren sehr schnell auf Temperaturänderungen. Die Auswertung erfolgt über einen Thermistorschutzrelaisbaustein, der bei Überschreitung der Ansprechtemperatur direkt schaltet. Ein weiterer Vorteil: Da kein Öl vorhanden ist, entfallen Öltemperatur-Korrekturrechnungen, und die Messung ist direkter und robuster gegen Messabweichungen.

Wann sollte die Thermoüberwachung gewartet oder kalibriert werden?

Die Thermoüberwachung eines Leistungstransformators sollte mindestens einmal jährlich im Rahmen der regulären Transformatorwartung geprüft werden. Eine Kalibrierung der Sensoren und Relais ist spätestens alle drei bis fünf Jahre empfehlenswert, oder immer dann, wenn Messwerte von den Erwartungswerten abweichen oder das System nach einer Abschaltung erneut in Betrieb genommen wird.

Konkrete Anlässe für eine Wartung oder Kalibrierung sind:

Jährliche Sichtprüfung aller Sensoren, Kabelverbindungen und Anzeigegeräte
Funktionstest der Alarm- und Abschaltkontakte durch Simulation der Auslösetemperatur
Abgleich der Messwerte mit einem kalibrierten Referenzthermometer
Prüfung nach einem Temperaturereignis oder einer Notabschaltung
Überprüfung nach baulichen Veränderungen am Traforaum oder Änderungen der Laststruktur
Kalibrierung nach dem Austausch von Sensoren oder Relaiskomponenten

Vernachlässigte Wartung ist eine häufige Ursache dafür, dass Thermoschutzsysteme im Ernstfall nicht zuverlässig ansprechen. Driftende Sensoren oder alterungsbedingte Veränderungen an Bimetallthermometern können dazu führen, dass Grenzwerte zu spät oder gar nicht gemeldet werden. Regelmäßige Prüfprotokolle sind deshalb nicht nur eine technische Empfehlung, sondern in vielen Industriebranchen auch eine normative Anforderung gemäß VDE-Richtlinien.

Wie wir bei KSV bei der Thermoüberwachung von Leistungstransformatoren unterstützen

Als Spezialist für Energieverteilung und Gebäudeleittechnik begleiten wir unsere Kunden von der Planung bis zur laufenden Wartung ihrer elektrotechnischen Infrastruktur, einschließlich der Thermoüberwachung von Leistungstransformatoren. Unser ganzheitlicher Ansatz bedeutet, dass wir nicht nur einzelne Komponenten liefern, sondern das gesamte Schutzsystem im Kontext der Gesamtanlage betrachten und optimieren. Erfahren Sie mehr über unser Unternehmen und unsere Arbeitsweise.

Konkret unterstützen wir bei:

Planung und Auswahl: Wir wählen das passende Thermoüberwachungssystem für Ihren Transformatortyp aus, abgestimmt auf Isolierklasse, Kühlverfahren und die Anforderungen Ihrer Anlage.
Integration in die Gebäudeleittechnik: Wir binden Temperatursignale in übergeordnete Energiemanagementsysteme ein, sodass Betreiber Temperaturverläufe zentral überwachen und auswerten können.
Inbetriebnahme und Funktionstest: Wir prüfen alle Alarm- und Abschaltschwellen bei der Inbetriebnahme und dokumentieren die Ergebnisse normgerecht.
Wartung und Kalibrierung: Unsere Serviceteams führen regelmäßige Prüfungen und Kalibrierungen durch, damit der Thermoschutz im Ernstfall zuverlässig anspricht.
Modernisierung bestehender Anlagen: Wir rüsten ältere Transformatoren mit zeitgemäßen Sensoren und Auswerteeinheiten nach, ohne den laufenden Betrieb unnötig zu unterbrechen.

Wenn Sie wissen möchten, wie wir die Thermoüberwachung Ihrer Leistungstransformatoren sicherer und smarter gestalten können, sprechen Sie uns an. Wir freuen uns auf Ihre Anfrage.
