Die Thermografie ist eine bewährte Messtechnik, die Temperaturen berührungslos erfasst und als farbige Wärmebilder darstellt. Diese Infrarottechnologie ermöglicht es, Temperaturunterschiede sichtbar zu machen, die mit bloßem Auge nicht erkennbar sind. In der Industrie und Elektrotechnik hat sich die thermografische Untersuchung als unverzichtbares Werkzeug für die präventive Wartung und Qualitätskontrolle etabliert.
Von der Überwachung elektrischer Anlagen bis zur Gebäudediagnostik bietet die Wärmebildtechnik vielseitige Anwendungsmöglichkeiten. Moderne Wärmebildkameras können selbst kleinste Temperaturabweichungen detektieren und dabei helfen, potenzielle Probleme frühzeitig zu identifizieren, bevor kostspielige Ausfälle oder Schäden entstehen.
Was ist Thermografie und wie funktioniert die Wärmebildtechnik?
Thermografie ist ein bildgebendes Verfahren, das die von Objekten ausgehende Infrarotstrahlung misst und als farbige Temperaturverteilung darstellt. Die Wärmebildtechnik nutzt spezielle Sensoren, die elektromagnetische Strahlung im Infrarotbereich zwischen 0,7 und 14 Mikrometern erfassen und in sichtbare Bilder umwandeln.
Das Funktionsprinzip basiert auf der Tatsache, dass alle Objekte mit einer Temperatur über dem absoluten Nullpunkt Infrarotstrahlung aussenden. Die Intensität dieser Strahlung steht in direktem Zusammenhang mit der Oberflächentemperatur des Objekts. Moderne Wärmebildkameras verwenden Mikrobolometer oder gekühlte Detektoren, um diese thermische Strahlung zu erfassen und in digitale Signale umzuwandeln.
Die aufgenommenen Daten werden anschließend durch spezielle Software verarbeitet und als farbkodierte Bilder dargestellt. Dabei repräsentieren warme Bereiche typischerweise rötliche Farbtöne, während kältere Zonen in bläulichen Nuancen erscheinen. Diese visuelle Darstellung ermöglicht eine intuitive Interpretation der Temperaturverteilung.
Wo wird Thermografie in der Industrie und Elektrotechnik eingesetzt?
In der Industrie wird Thermografie hauptsächlich für die präventive Wartung elektrischer Anlagen, die Überwachung mechanischer Komponenten und die Qualitätskontrolle in Produktionsprozessen eingesetzt. Die Infrarotmessung ermöglicht die frühzeitige Erkennung von Überhitzungen, Verschleiß und Funktionsstörungen.

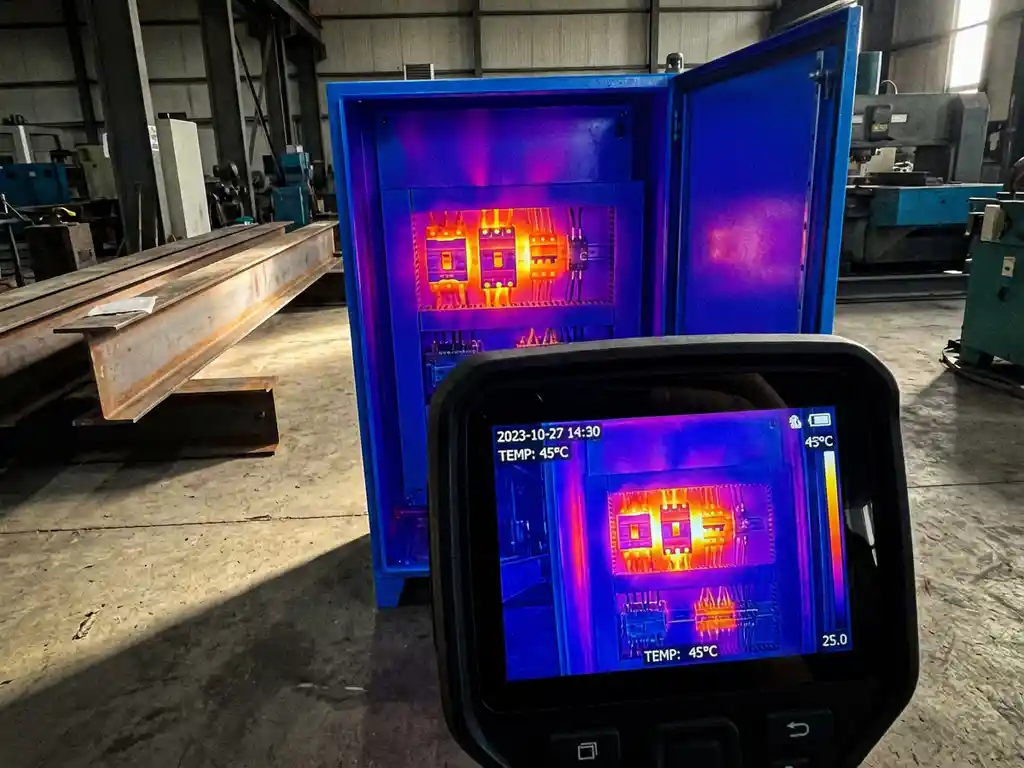

Bei elektrischen Anlagen hilft die Elektrothermografie dabei, überlastete Verbindungen, defekte Sicherungen oder fehlerhafte Schaltkomponenten zu identifizieren. Besonders in Schaltschränken und Verteilungsanlagen können erhöhte Temperaturen auf lockere Verbindungen oder überhöhte Lasten hinweisen. Wir bei KSV nutzen thermografische Untersuchungen regelmäßig zur Wartung und Instandhaltung der von uns installierten Energieverteilungssysteme und Mittelspannungsanlagen.
In der Gebäudetechnik kommt die Gebäudethermografie zur Aufdeckung von Wärmebrücken, Isolationsfehlern und Leckagen zum Einsatz. Produktionsanlagen profitieren von der kontinuierlichen Überwachung kritischer Komponenten wie Motoren, Lagern, Pumpen und Rohrleitungen. Auch in Forschung und Entwicklung wird die thermische Analyse zur Optimierung von Kühlsystemen und zur Bewertung der Wärmeverteilung in elektronischen Bauteilen eingesetzt.
Welche Vorteile bietet die thermografische Untersuchung gegenüber anderen Messverfahren?
Die thermografische Untersuchung bietet den entscheidenden Vorteil, große Flächen in Echtzeit berührungslos zu messen, ohne den Betrieb zu unterbrechen. Im Gegensatz zu Punktmessungen mit Kontaktthermometern erfasst die Wärmebildaufnahme die gesamte Temperaturverteilung eines Objekts oder Bereichs gleichzeitig.
Ein wesentlicher Vorzug liegt in der Sicherheit des Messpersonals. Elektrische Anlagen können unter Spannung gemessen werden, ohne dass direkter Kontakt erforderlich ist. Dies eliminiert das Risiko von Stromschlägen und ermöglicht Messungen auch in schwer zugänglichen oder gefährlichen Bereichen.
Die Geschwindigkeit der Datenerfassung ist ein weiterer wichtiger Aspekt. Während herkömmliche Messverfahren jeden Messpunkt einzeln erfassen müssen, liefert die Infrarotthermografie sofortige Ergebnisse über große Bereiche. Die dokumentierten Wärmebilder dienen als objektive Nachweise für den Anlagenzustand und können zur Trendanalyse über längere Zeiträume gespeichert werden.
Zusätzlich ermöglicht die Wärmebildtechnik die Erkennung von Problemen in einem sehr frühen Stadium, oft bevor andere Messverfahren Anomalien detektieren können. Dies führt zu erheblichen Kosteneinsparungen, da ungeplante Ausfallzeiten und größere Reparaturen vermieden werden.
Wie wird eine professionelle Thermografie durchgeführt?
Eine professionelle Thermografie beginnt mit der sorgfältigen Planung der Messbedingungen und der Kalibrierung der Wärmebildkamera entsprechend den spezifischen Anforderungen des zu untersuchenden Objekts. Faktoren wie Emissionsgrad, Umgebungstemperatur und reflektierte Temperatur müssen vor der Messung korrekt eingestellt werden.
Die Durchführung erfolgt systematisch nach festgelegten Routen und Messpunkten. Der Thermograf positioniert sich in angemessenem Abstand zum Messobjekt und achtet auf einen möglichst rechtwinkligen Aufnahmewinkel, um Messfehler zu minimieren. Besondere Aufmerksamkeit gilt der Vermeidung von Reflexionen und Störeinflüssen durch andere Wärmequellen.
Während der Aufnahme werden relevante Parameter wie Datum, Uhrzeit, Wetterbedingungen und Betriebszustand der Anlage dokumentiert. Auffällige Temperaturanomalien werden aus verschiedenen Blickwinkeln aufgenommen und durch Referenzbilder im sichtbaren Spektrum ergänzt.
Die anschließende Auswertung erfolgt mit spezieller Analysesoftware, die eine detaillierte Temperaturanalyse ermöglicht. Kritische Bereiche werden markiert, Temperaturwerte extrahiert und mit Grenzwerten verglichen. Das Ergebnis ist ein umfassender Bericht mit Handlungsempfehlungen und Prioritätseinstufungen für erforderliche Maßnahmen.
Welche Arten von Wärmebildkameras gibt es und wann werden sie verwendet?
Wärmebildkameras lassen sich grundsätzlich in ungekühlte und gekühlte Systeme unterteilen, wobei ungekühlte Kameras mit Mikrobolometer-Sensoren für die meisten industriellen Anwendungen ausreichend sind. Gekühlte Systeme bieten eine höhere Empfindlichkeit und werden hauptsächlich in der Forschung oder bei speziellen militärischen Anwendungen eingesetzt.
Handgeräte sind die am häufigsten verwendeten Wärmebildkameras in der Elektrotechnik und Gebäudediagnostik. Sie bieten eine gute Balance zwischen Bildqualität, Mobilität und Kosten. Diese Kameras verfügen typischerweise über Auflösungen zwischen 160 × 120 und 640 × 480 Pixeln und eignen sich für routinemäßige Inspektionen und präventive Wartungsarbeiten.
Für kontinuierliche Überwachungsaufgaben kommen stationäre Wärmebildkameras zum Einsatz, die permanent kritische Anlagenteile beobachten und bei Temperaturüberschreitungen automatisch Alarme auslösen. Diese Systeme werden häufig in Rechenzentren, Kraftwerken oder chemischen Anlagen installiert und sind oft mit moderner Automatisierungstechnik gekoppelt.
Hochauflösende Profikameras mit mehr als 1000 × 1000 Pixeln werden für anspruchsvolle Anwendungen in Forschung und Entwicklung verwendet, bei denen präzise Temperaturmessungen und detaillierte Analysen erforderlich sind. Smartphone-basierte Wärmebildmodule stellen eine kostengünstige Alternative für einfache Anwendungen dar, erreichen jedoch nicht die Genauigkeit professioneller Systeme.
Was kostet eine thermografische Untersuchung und wann lohnt sie sich?
Die Kosten einer thermografischen Untersuchung variieren je nach Umfang und Komplexität zwischen 500 und 3000 Euro, wobei der Aufwand für die Vor- und Nachbereitung sowie die erforderliche Expertise des Thermografen die Hauptkostenfaktoren darstellen. Routineinspektionen kleinerer Anlagen sind günstiger als umfassende Analysen großer Industriekomplexe.
Die Investition lohnt sich bereits, wenn dadurch ein einziger größerer Ausfall oder Schaden vermieden wird. Studien zeigen, dass präventive Thermografieprogramme die Wartungskosten um bis zu 25 Prozent senken können. Besonders rentabel ist die regelmäßige thermografische Überwachung bei kritischen Anlagen, deren Ausfall hohe Folgekosten verursachen würde.
Für Unternehmen mit umfangreichen elektrischen Anlagen empfiehlt sich die Etablierung regelmäßiger Thermografiezyklen. Die jährlichen Kosten für professionelle Untersuchungen sind minimal im Vergleich zu den potenziellen Schäden durch Brände, Produktionsausfälle oder Notfallreparaturen. Viele Betriebe nutzen auch spezialisierte Dienstleister für diese Aufgaben.
Die Amortisation erfolgt typischerweise bereits im ersten Jahr durch die frühzeitige Erkennung und planbare Behebung von Problemen. Zusätzlich können Versicherungsunternehmen Prämienreduktionen für Betriebe gewähren, die regelmäßige thermografische Untersuchungen durchführen lassen, da das Brandrisiko erheblich reduziert wird.
