Was ist ein Überspannungsschutzgerät und wie wählt man es aus?

Ein Überspannungsschutzgerät (auch SPD, Surge Protective Device) ist ein elektrisches Bauteil, das Anlagen, Geräte und Leitungen vor gefährlichen Spannungsspitzen schützt, indem es überschüssige Energie ableitet, bevor sie Schaden anrichten kann. Die Auswahl des richtigen Geräts hängt von der Schutzklasse (Typ 1, 2 oder 3), dem Installationsort und den technischen Kenngrößen der Anlage ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Überspannungsschutz, Auswahl und Einbau.

Welche Schäden kann Überspannung in einer Anlage verursachen?

Überspannung kann in Sekundenbruchteilen empfindliche Elektronik zerstören, Isolierungen beschädigen und im schlimmsten Fall Brände auslösen. Besonders in industriellen Produktionsanlagen sind die Folgen gravierend: Ein einziger unkontrollierter Spannungsstoß kann Steuerungssysteme, Frequenzumrichter, SPS-Baugruppen und Sensorik außer Betrieb setzen.

Überspannungsereignisse entstehen durch zwei Hauptursachen. Direkte oder nahe Blitzeinschläge erzeugen extrem kurze, aber sehr energiereiche Impulse, die über Versorgungsleitungen in die Anlage eindringen. Schalthandlungen im Netz, etwa das Ein- und Ausschalten großer Lasten oder Transformatoren, erzeugen wiederkehrende, niederenergetische Transienten, die über lange Zeit kumulativen Schaden verursachen.

In der industriellen Praxis bedeutet das konkret:

Ausfall von SPS-Steuerungen und HMI-Systemen
Beschädigung von Frequenzumrichtern und Antriebstechnik
Datenverlust in vernetzten Produktionssystemen
Ungeplante Maschinenstillstände und Produktionsausfälle
Kostspielige Reparaturen und Ersatzteilbeschaffung

Gerade in Fertigungsbetrieben, in denen Produktionslinien rund um die Uhr laufen, wiegt ein ungeschützter Ausfall besonders schwer. Vorbeugender Überspannungsschutz ist daher kein optionales Extra, sondern ein wesentlicher Bestandteil der Anlagensicherheit – insbesondere wenn empfindliche Steuerungs- und Automatisierungstechnik im Einsatz ist.

Wie funktioniert ein Überspannungsschutzgerät technisch?

Ein Überspannungsschutzgerät leitet gefährliche Spannungsspitzen über einen niederohmigen Pfad zur Erde ab, bevor sie die nachgelagerten Geräte erreichen. Es greift erst dann ein, wenn die Spannung einen definierten Schwellenwert überschreitet, und verhält sich im Normalbetrieb elektrisch transparent.

Die technische Funktion basiert auf spannungsabhängigen Bauelementen. Das häufigste davon ist der Varistor (MOV, Metal Oxide Varistor): Im Normalzustand hat er einen sehr hohen Widerstand und lässt den Strom ungehindert passieren. Sobald die Spannung den Schutzpegel überschreitet, sinkt sein Widerstand schlagartig, und der Überstrom wird sicher zur Erde abgeleitet. Ergänzend kommen Funkenstrecken zum Einsatz, die besonders hohe Energiemengen bei direkten Blitzeinschlägen bewältigen können.

Nach dem Ableitvorgang kehrt das SPD in seinen Ausgangszustand zurück. Viele moderne Geräte verfügen über eine integrierte Statusanzeige, die signalisiert, ob das Gerät nach einem starken Ereignis noch funktionsfähig ist oder ausgetauscht werden muss. In vernetzten Industrieumgebungen lassen sich diese Statussignale in übergeordnete Gebäudeleittechnik- oder SCADA-Systeme einbinden, um eine kontinuierliche Überwachung zu gewährleisten.

Was bedeuten die Schutzklassen Typ 1, Typ 2 und Typ 3?

Die Schutzklassen Typ 1, Typ 2 und Typ 3 beschreiben, an welcher Stelle im Netz ein SPD eingesetzt wird und welche Energiemengen es ableiten kann. Typ 1 schützt am Einspeisepunkt gegen direkte Blitzströme, Typ 2 schützt in der Unterverteilung gegen Schaltüberspannungen, und Typ 3 schützt unmittelbar am Endgerät gegen Restüberspannungen.

Typ 1: Grobschutz am Hausanschluss

Typ-1-Geräte werden direkt hinter dem Netzanschlusspunkt oder in der Niederspannungshauptverteilung (NSHV) installiert. Sie sind ausgelegt, die energiereichen Blitzströme aus direkten oder nahen Einschlägen sicher abzuleiten. Ihr Prüfparameter ist der Blitzstoßstrom (Iimp), der in der Regel 12,5 kA oder mehr beträgt. Gemäß DIN VDE 0100-443 ist Typ 1 in Gebäuden mit äußerem Blitzschutzsystem vorgeschrieben.

Typ 2: Mittelschutz in der Verteilung

Typ-2-Geräte sind der Standard in Unterverteilungen und Schaltschränken. Sie begrenzen Schaltüberspannungen und die Restenergie nach einem Typ-1-Ereignis. Ihr Prüfparameter ist der Nennableitstoßstrom (In), üblicherweise 20 kA. In den meisten Industriegebäuden und Fertigungsanlagen sind Typ-2-SPDs die am häufigsten eingesetzte Schutzklasse.

Typ 3: Feinschutz am Endgerät

Typ-3-Geräte werden direkt vor empfindlichen Verbrauchern eingesetzt, etwa vor SPS-Baugruppen, Messinstrumenten oder IT-Systemen. Sie haben einen niedrigeren Schutzpegel und begrenzen auch kleinste Restüberspannungen, die Typ-1- und Typ-2-Geräte noch durchlassen. Typ 3 darf nur in Kombination mit einem vorgelagerten Typ-2-Gerät eingesetzt werden.

Welche technischen Parameter sind bei der Auswahl entscheidend?

Bei der Auswahl eines Überspannungsschutzgeräts sind der Schutzpegel (Up), der Ableitstoßstrom (In bzw. Iimp), die Nennspannung (Uc) und die Kurzschlussstromfestigkeit (Isccr) die vier wichtigsten Parameter. Wer diese Kennwerte kennt und auf die Anlage abstimmt, wählt das richtige SPD.

Im Detail bedeutet das:

Schutzpegel (Up): Die maximale Spannung, die am SPD-Ausgang noch auftreten darf. Je niedriger dieser Wert, desto besser der Schutz für nachgelagerte Geräte. Für empfindliche Elektronik sollte Up deutlich unter der Nennspannung der Geräte liegen.
Ableitstoßstrom (In / Iimp): Gibt an, welche Stromspitze das Gerät ableiten kann, ohne beschädigt zu werden. Dieser Wert muss zur erwarteten Blitz- oder Schaltbelastung am Installationsort passen.
Maximale Dauergebrauchsspannung (Uc): Die höchste Spannung, der das SPD dauerhaft ausgesetzt werden darf. Sie muss mindestens dem 1,1-fachen der Nennspannung des Netzes entsprechen.
Kurzschlussstromfestigkeit (Isccr): Beschreibt, welchen Kurzschlussstrom das SPD am Einbauort standhält. Sie muss mit dem verfügbaren Kurzschlussstrom der Anlage abgestimmt sein.

Ergänzend sollten Planer prüfen, ob das Gerät eine integrierte Sicherung benötigt oder ob ein vorgelagerter Leitungsschutzschalter ausreicht. Die anzuwendenden Normen DIN VDE 0100-443 und DIN VDE 0100-534 geben hier klare Vorgaben für die Auswahl und Errichtung von SPDs. Für eine normgerechte Umsetzung empfiehlt sich die Zusammenarbeit mit einem erfahrenen Partner aus dem Bereich Energie- und Anlagentechnik.

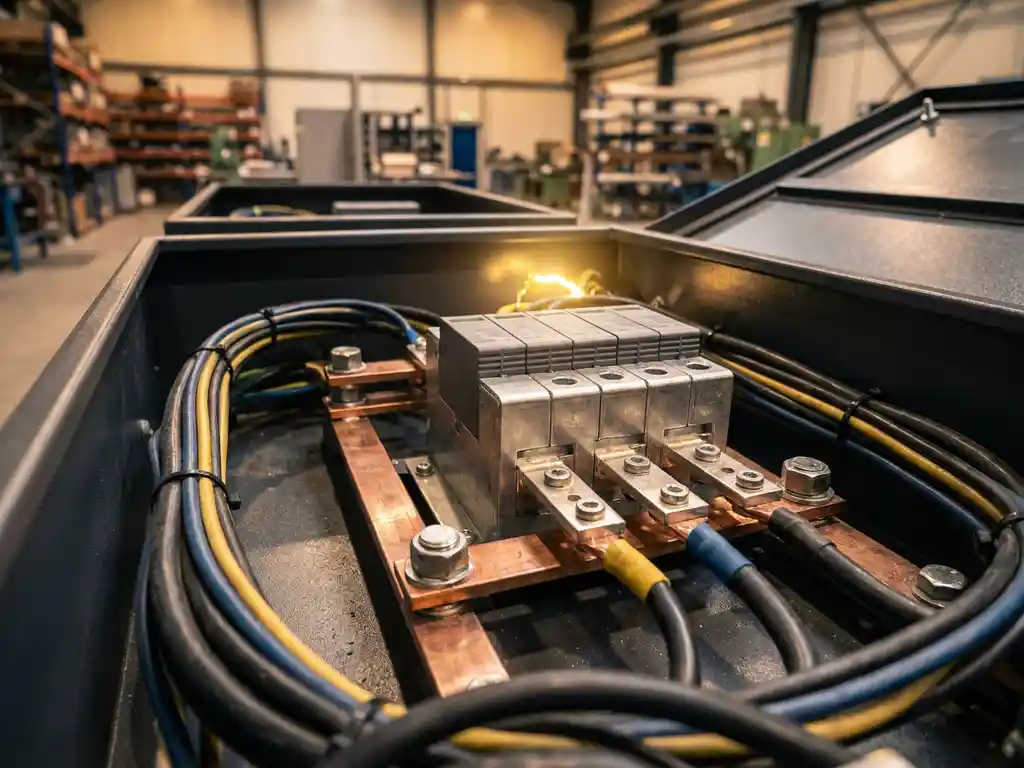

Wo im Schaltschrank oder Netz wird ein SPD eingebaut?

Ein SPD wird immer parallel zur zu schützenden Leitung eingebaut, also zwischen dem aktiven Leiter (L) und dem Schutzleiter (PE) oder dem Neutralleiter (N). Der genaue Einbauort richtet sich nach der Schutzklasse: Typ 1 gehört in die NSHV, Typ 2 in die Unterverteilung, Typ 3 direkt vor das Endgerät.

Beim Einbau in einen Schaltschrank sind einige praktische Punkte zu beachten:

Die Verbindungsleitungen zwischen SPD und den Anschlusspunkten sollten so kurz wie möglich sein, da jede zusätzliche Leitungslänge den effektiven Schutzpegel erhöht.
Das SPD sollte möglichst nah an der Einspeisung des Schaltschranks montiert werden.
Die Querschnitte der Verbindungsleitungen müssen den zu erwartenden Ableitströmen entsprechen.
Zwischen SPD und Netzeinspeisung ist häufig ein Vorsicherungselement erforderlich, das im Fehlerfall das SPD sicher vom Netz trennt.

In vernetzten Produktionsanlagen empfiehlt sich die Einbindung der SPD-Statusmeldungen in das übergeordnete Energiemanagement- oder Leitsystem. So lässt sich der Zustand aller Schutzgeräte zentral überwachen, ohne dass Techniker jeden Schaltschrank einzeln prüfen müssen.

Wann muss ein Überspannungsschutzgerät ausgetauscht werden?

Ein Überspannungsschutzgerät muss ausgetauscht werden, wenn seine interne Statusanzeige einen Defekt signalisiert, wenn es ein starkes Überspannungsereignis abgeleitet hat oder wenn es das Ende seiner angegebenen Lebensdauer erreicht hat. Ein SPD, das sichtbar beschädigt ist oder keinen Schutz mehr bietet, schützt nicht mehr.

Die Lebensdauer eines SPDs hängt von der Häufigkeit und Intensität der abgeleiteten Ereignisse ab. Varistoren altern durch wiederholte Energieaufnahme: Nach einer ausreichend großen Anzahl von Ableitvorgängen steigt ihr Schutzpegel an, und der Schutz verschlechtert sich. Deshalb gilt:

Nach einem nachgewiesenen direkten Blitzeinschlag in die Anlage sollten alle Typ-1-Geräte geprüft und gegebenenfalls ersetzt werden.
Die Statusanzeige (meist ein grünes oder rotes Sichtfenster) ist täglich oder bei jeder Wartungsrunde zu kontrollieren.
Herstellerangaben zur maximalen Lebensdauer oder zur Anzahl der zulässigen Ableitvorgänge sind verbindlich einzuhalten.
Im Rahmen der wiederkehrenden Prüfungen nach VDE-Normen sollte der Zustand aller SPDs dokumentiert werden.

Ein defektes SPD bietet keinen Schutz mehr, sieht von außen aber oft unverändert aus. Wer nur auf optische Schäden achtet und keine Statusanzeige prüft, riskiert eine ungeschützte Anlage. Regelmäßige Inspektion ist daher kein bürokratischer Aufwand, sondern ein wesentlicher Teil der Betriebssicherheit.

Wie wir bei KSV Ihren Überspannungsschutz planen und umsetzen

Überspannungsschutz funktioniert nur dann zuverlässig, wenn er von Anfang an in das Gesamtkonzept der Energieverteilung integriert wird. Genau das ist unser Ansatz bei KSV: Wir betrachten den Schutz vor Überspannung nicht als isoliertes Bauteil, sondern als Teil eines durchdachten Energieverteilungssystems, das von der Mittelspannungseinspeisung bis zur Unterverteilung und den angeschlossenen Steuerungssystemen reicht. Mehr über unsere Arbeitsweise und unser Leistungsspektrum erfahren Sie auf unserer Unternehmensseite.

Konkret unterstützen wir Sie bei:

Planung und Dimensionierung: Wir analysieren Ihre Anlage, bestimmen die erforderlichen Schutzklassen und wählen SPDs mit den passenden technischen Parametern aus, normgerecht nach DIN VDE 0100-443 und DIN VDE 0100-534.
Integration in Schaltschränke und NSHV: Unsere Schaltschränke werden so aufgebaut, dass Überspannungsschutzgeräte korrekt positioniert, verdrahtet und gesichert sind.
Einbindung in Gebäudeleittechnik und Energiemanagement: Statusmeldungen von SPDs lassen sich in übergeordnete Leitsysteme integrieren, sodass Sie den Schutzstatus Ihrer gesamten Anlage zentral im Blick behalten.
Wartung und Prüfung: Wir unterstützen Sie bei wiederkehrenden Prüfungen und dokumentieren den Zustand Ihrer Schutzeinrichtungen normgerecht.

Sie möchten wissen, welcher Überspannungsschutz für Ihre Produktionsanlage der richtige ist? Sprechen Sie uns an, wir beraten Sie gerne konkret und unverbindlich.
