Welche Anforderungen gelten für Trafostationen in Krankenhäusern?

Krankenhäuser gehören zu den anspruchsvollsten Gebäuden, die es elektrotechnisch zu versorgen gilt. Eine unterbrechungsfreie, zuverlässige Stromversorgung ist hier keine Komfortfrage, sondern eine medizinische Notwendigkeit. Trafostationen in Krankenhäusern unterliegen deshalb besonders strengen Anforderungen, die weit über das hinausgehen, was in gewerblichen oder industriellen Standardbauten üblich ist. Wer eine Mittelspannungsanlage im Krankenhaus plant oder modernisiert, muss ein komplexes Regelwerk kennen und technisch sicher umsetzen können.

Dieser Beitrag gibt einen strukturierten Überblick über die wichtigsten Anforderungen an Trafostationen im Krankenhaus, von den geltenden Normen über die technische Auslegung bis hin zu Brandschutz, Wartung und Betrieb.

Normen und Vorschriften für Krankenhäuser im Überblick

Die rechtliche und normative Grundlage für die Elektrotechnik in Krankenhäusern ist umfangreich. Zentrale Bedeutung hat die DIN VDE 0100-710, die speziell für medizinisch genutzte Bereiche gilt und detaillierte Vorgaben zu Schutzmaßnahmen, Stromkreisen und Sicherheitseinrichtungen macht. Ergänzend dazu sind die allgemeinen Teile der DIN VDE 0100-Reihe sowie die DIN VDE 0108 für die Sicherheitsstromversorgung in Krankenhäusern und öffentlichen Einrichtungen relevant.

Hinzu kommen baurechtliche Anforderungen der jeweiligen Bundesländer, Vorgaben der Berufsgenossenschaften sowie technische Anschlussbedingungen der lokalen Netzbetreiber. Wer eine Trafostation plant, muss diese Vorschriften nicht nur kennen, sondern aufeinander abstimmen, denn sie greifen ineinander und lassen wenig Spielraum für Abweichungen.

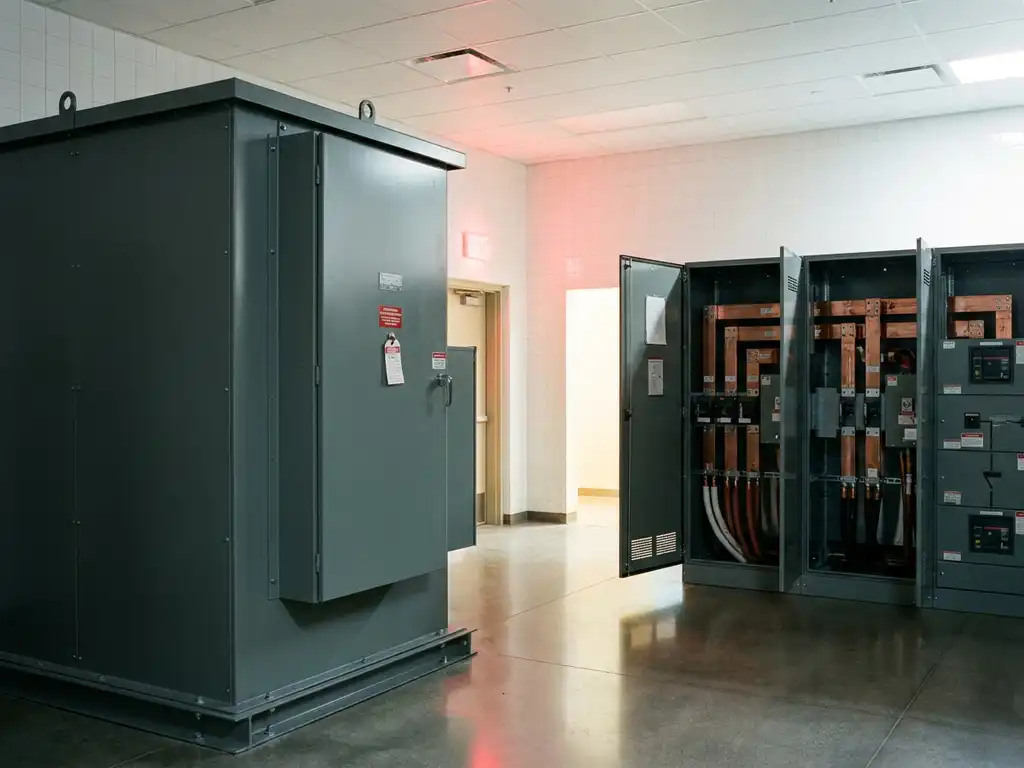

Technische Anforderungen an die Mittelspannungsversorgung

Krankenhäuser werden in der Regel über eine eigene Mittelspannungsanlage versorgt, da die benötigten Leistungen die Kapazitäten einer Niederspannungseinspeisung übersteigen. Die Trafostation übernimmt dabei die Transformation von der Mittelspannung, typischerweise 10 oder 20 kV, auf die Niederspannung von 400 V für die Gebäudeverteilung.

Technisch entscheidend ist die Auslegung auf Redundanz. Krankenhäuser benötigen mindestens zwei voneinander unabhängige Einspeisepfade, damit bei Ausfall eines Transformators oder einer Leitung die Versorgung ohne Unterbrechung aufrechterhalten werden kann. Das bedeutet in der Praxis: zwei getrennte Transformatoren, getrennte Kabelwege und eine Schaltanlage, die eine automatische Umschaltung ermöglicht. Die Planung der Energieverteilung muss diese Redundanzanforderungen von Anfang an berücksichtigen.

Sicherheitsstromversorgung und Gruppenversorgung im Krankenhaus

Neben der allgemeinen Stromversorgung schreibt die DIN VDE 0108 eine dedizierte Sicherheitsstromversorgung im Krankenhaus vor. Diese stellt sicher, dass lebenserhaltende Systeme, Operationssäle, Intensivstationen und Notbeleuchtung auch bei einem Netzausfall weiter betrieben werden können.

Versorgungsgruppen nach VDE

Die Norm unterscheidet dabei zwischen verschiedenen Versorgungsgruppen mit unterschiedlichen Umschaltzeiten:

Gruppe 0: Keine Unterbrechung, realisiert durch eine unterbrechungsfreie Stromversorgung (USV), zum Beispiel für Herzmonitore und lebenserhaltende Geräte
Gruppe 1: Umschaltzeit bis 0,5 Sekunden, für Operationsleuchten und medizinische Geräte in OP-Bereichen
Gruppe 2: Umschaltzeit bis 15 Sekunden, für allgemeine Beleuchtung, Aufzüge und weitere sicherheitsrelevante Systeme

Die Sicherheitsstromversorgung wird in der Regel durch Dieselgeneratoren realisiert, die automatisch anlaufen, sobald die Netzversorgung ausfällt. Die USV-Anlagen überbrücken die Zeit bis zum vollständigen Hochlauf des Generators. Beide Systeme müssen regelmäßig geprüft und gewartet werden, um im Ernstfall zuverlässig zu funktionieren.

Brandschutz und Raumplanung für Trafostationen

Trafostationen in Krankenhäusern müssen in eigenen, brandschutztechnisch abgetrennten Räumen untergebracht werden. Die Anforderungen an Feuerwiderstandsdauer, Türen, Belüftung und Bodenwannen für Öl sind in der DIN VDE 0101 sowie in den Landesbauordnungen geregelt.

Besonders wichtig ist die räumliche Trennung der Trafostation von anderen Gebäudebereichen. Transformatoren mit Mineralölfüllung erfordern Auffangwannen sowie eine gesicherte Entwässerung, um im Schadensfall eine Ausbreitung brennbarer Flüssigkeiten zu verhindern. In vielen modernen Krankenhausneubauten werden deshalb trockengekühlte Transformatoren (Gießharztransformatoren) bevorzugt, da diese ohne Öl auskommen und damit geringere Brandlasten erzeugen.

Die Raumplanung muss außerdem ausreichend Platz für Wartungsarbeiten, Kabelführung und die vorgeschriebenen Sicherheitsabstände vorsehen. Nachträgliche Änderungen sind in Krankenhäusern besonders aufwendig, weshalb eine vorausschauende Planung entscheidend ist.

Wartung, Prüfpflichten und Betriebssicherheit

Der Betrieb einer Trafostation im Krankenhaus ist mit umfangreichen Prüf- und Wartungspflichten verbunden. Die Betriebssicherheitsverordnung (BetrSichV) schreibt regelmäßige Prüfungen durch befähigte Personen oder zugelassene Überwachungsstellen vor. Für elektrische Anlagen in medizinisch genutzten Bereichen gelten dabei besonders kurze Prüfintervalle.

Zu den regelmäßigen Maßnahmen gehören unter anderem:

Sichtprüfungen und Funktionskontrollen der Schaltanlage
Messung von Isolationswiderständen und Schutzleiterverbindungen
Prüfung der Sicherheitsstromversorgung inklusive Lasttest des Generators
Thermografische Untersuchungen zur Früherkennung von Überhitzungsschäden
Dokumentation aller Prüfergebnisse im Betriebsbuch

Ein strukturiertes Wartungskonzept ist nicht nur gesetzlich gefordert, sondern schützt auch vor ungeplanten Ausfällen, die in einem Krankenhaus unmittelbar patientengefährdend sein können. Die Dokumentation aller Prüfungen ist dabei Pflicht und muss jederzeit nachvollziehbar sein.

Planung und Umsetzung mit einem erfahrenen Elektrotechnik-Partner

Die Komplexität der Anforderungen macht deutlich: Die Planung und Realisierung einer Trafostation im Krankenhaus ist kein Standardprojekt. Normenkonformität, Redundanzkonzepte, Brandschutz und Betriebssicherheit müssen von Anfang an integriert gedacht werden, damit am Ende eine Anlage entsteht, die zuverlässig und langfristig funktioniert.

Wir bei KSV übernehmen genau diese Aufgabe, von der ersten Planung bis zur betriebsbereiten Übergabe und darüber hinaus. Unser Leistungsumfang für Krankenhaus-Trafostationen umfasst:

Planung und Auslegung der Mittelspannungsanlage inklusive Redundanzkonzept
Lieferung und Installation von Transformatoren, Schaltanlagen und Unterverteilungen
Planung und Verlegung aller Kabelwege mit Detailgenauigkeit und Weitsicht
Integration der Sicherheitsstromversorgung (USV und Notstromaggregat)
Regelmäßige Wartung und Instandhaltung nach einem individuell abgestimmten Servicekonzept
Vollständige normenkonforme Dokumentation und Prüfprotokolle

Mit über 45 Jahren Erfahrung in der Elektrotechnik und einem Team aus spezialisierten Ingenieuren und Technikern sind wir der verlässliche Partner für anspruchsvolle Energieversorgungsprojekte. Sprechen Sie uns an und lassen Sie uns gemeinsam die passende Lösung für Ihr Krankenhausprojekt entwickeln.
