Was ist der Unterschied zwischen Typ 1, Typ 2 und Typ 3 Überspannungsschutz?

Überspannungsschutz Typ 1, Typ 2 und Typ 3 unterscheiden sich nach dem Ort ihres Einsatzes und der Energie, die sie ableiten können. Typ 1 schützt direkt am Gebäudeeintritt vor Blitzströmen, Typ 2 folgt in der Unterverteilung und begrenzt Überspannungen aus dem Netz, und Typ 3 sichert empfindliche Endgeräte unmittelbar am Verbrauchsort. Zusammen bilden diese drei Schutzklassen ein gestaffeltes System, das nach DIN VDE 0100-443 und DIN VDE 0100-534 ausgelegt wird. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Einsatzorte, technische Unterschiede und die richtige Auswahl für Industrieanlagen.

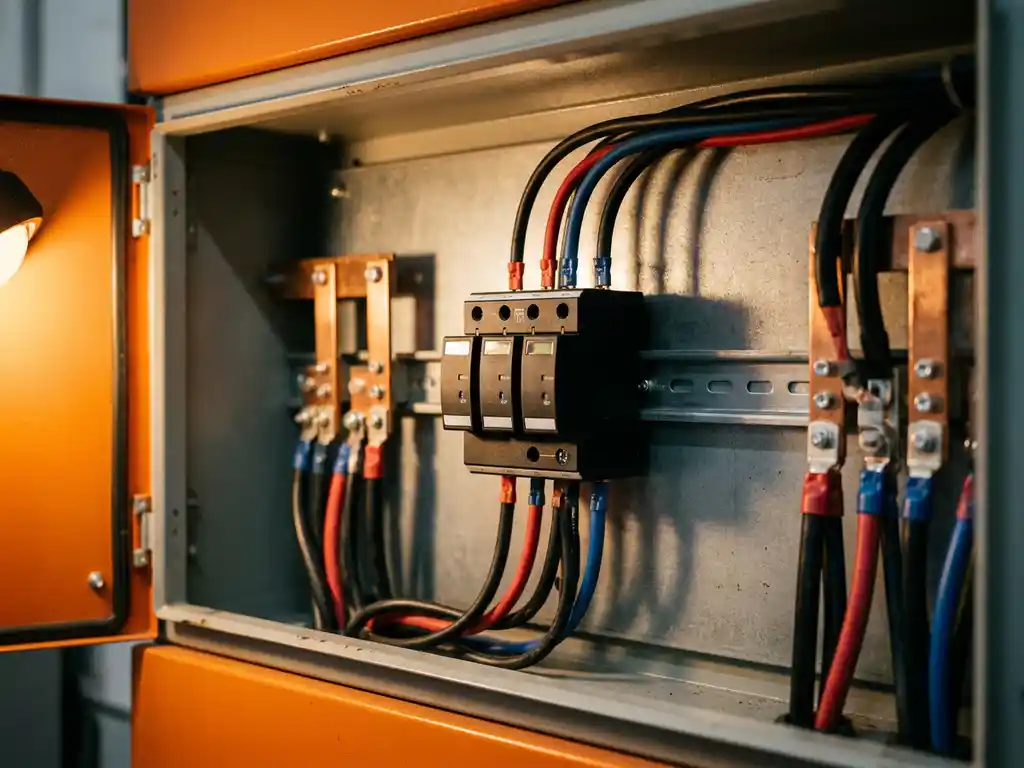

Wo wird Typ 1, Typ 2 und Typ 3 jeweils eingesetzt?

Jeder der drei SPD-Typen hat einen klar definierten Einbauort innerhalb der elektrischen Installation. Typ 1 gehört an den Hauptverteiler oder die Niederspannungshauptverteilung (NSHV), direkt hinter dem Hausanschluss. Typ 2 sitzt in der Unterverteilung, also auf der zweiten Ebene der Energieverteilung. Typ 3 wird so nah wie möglich am zu schützenden Gerät installiert, zum Beispiel an Steckdosen oder Geräteanschlüssen.

Typ 1 (Grobschutz): Hauptverteilung, Trafostation, Einspeisepunkt des Gebäudes. Pflicht bei Gebäuden mit äußerem Blitzschutz.
Typ 2 (Mittelschutz): Unterverteilungen, Etagenverteiler, Schaltschränke in Produktionshallen.
Typ 3 (Feinschutz): Unmittelbar am Endgerät, an Maschinensteuerungen, SPS-Schränken oder empfindlicher Messtechnik.

In industriellen Umgebungen ist die Platzierung von Typ 2 und Typ 3 besonders kritisch, da Produktionsanlagen oft über lange Leitungswege verfügen, auf denen sich Überspannungen neu aufbauen können, bevor sie das Endgerät erreichen. Mehr zu den Grundlagen moderner Energie- und Anlagentechnik finden Sie in unserem Leistungsbereich.

Was sind die technischen Unterschiede zwischen den drei Typen?

Die drei SPD-Typen unterscheiden sich vor allem in ihrer Ableitfähigkeit, ihrer Reaktionsgeschwindigkeit und den verwendeten Bauelementen. Typ 1 leitet die höchsten Energiemengen ab, Typ 2 ist auf mittlere Energien ausgelegt, und Typ 3 reagiert am schnellsten auf kleinste Spannungsspitzen, kann aber nur geringe Energien verkraften.

Ableitfähigkeit und Schutzpegel

Typ-1-Ableiter werden durch den Blitzstoßstrom I_imp charakterisiert, der in Kiloampere angegeben wird, typischerweise zwischen 12,5 kA und 25 kA pro Pol. Sie nutzen Funkenstrecken oder Varistoren in Kombination mit Gasentladungsröhren, um diese enormen Energiemengen sicher abzuleiten. Typ-2-Geräte werden mit dem Nennableitstoßstrom I_n angegeben, meist 5 kA bis 40 kA, und basieren überwiegend auf Metalloxid-Varistoren (MOV). Typ-3-Geräte haben den niedrigsten Schutzpegel und reagieren auf Spannungsspitzen von wenigen hundert Volt, die für empfindliche Elektronik bereits schädlich sein können.

Bauelemente und Reaktionszeit

Typ 1 setzt auf Funkenstrecken, die sehr hohe Ströme kurzfristig ableiten, aber eine etwas längere Ansprechzeit haben. Typ 2 verwendet Varistoren, die schnell und präzise reagieren. Typ 3 kombiniert häufig Varistoren mit Suppressordioden (TVS-Dioden), die im Nanosekundenbereich ansprechen und damit selbst kurze Transienten zuverlässig kappen. Diese Abstufung ist kein Zufall, sondern folgt der physikalischen Logik: Je näher am Endgerät, desto feiner und schneller muss der Schutz sein.

Wann ist eine Kombination aller drei Typen notwendig?

Eine Kombination aller drei Typen ist immer dann notwendig, wenn Gebäude über einen äußeren Blitzschutz verfügen, wenn empfindliche elektronische Anlagen betrieben werden oder wenn die Leitungslänge zwischen Verteilerebenen mehr als zehn Meter beträgt. In industriellen Produktionsanlagen ist ein dreistufiges Schutzkonzept fast immer die richtige Wahl.

Der Grund liegt in der sogenannten Schutzpegelkoordination: Jeder Typ reduziert die verbleibende Überspannung auf ein Niveau, das der nächste Typ noch sicher verarbeiten kann. Fehlt eine Stufe, muss der nachfolgende Ableiter Energiemengen übernehmen, für die er nicht ausgelegt ist, was zu seinem Ausfall oder zur Beschädigung des Endgeräts führen kann. Konkret gilt:

Gebäude mit Blitzschutzanlage: Typ 1 ist normativ vorgeschrieben.
Anlagen mit langen Kabelwegen zwischen Haupt- und Unterverteilung: Typ 2 in jeder Unterverteilung.
Steuerungsschränke, SPS, Messtechnik, Frequenzumrichter: Typ 3 direkt am Gerät oder im Schaltschrank.

Die Norm DIN VDE 0100-534 beschreibt die Anforderungen an die Koordination der Schutzeinrichtungen und gibt Mindestabstände zwischen den Einbauorten vor, sofern keine Entkopplungsimpedanz vorhanden ist.

Welche Schäden verhindert jede Schutzklasse konkret?

Jede Schutzklasse adressiert spezifische Schadensszenarien. Typ 1 verhindert Totalausfälle durch direkte Blitzeinwirkung, Typ 2 schützt vor Schäden durch Schalthandlungen und ferngekoppelte Blitze, und Typ 3 bewahrt empfindliche Elektronik vor subtilen Spannungsspitzen, die ohne sichtbaren Sofortschaden langfristig zur Alterung und zum vorzeitigen Ausfall führen.

Typ 1: Zerstörung von Transformatoren, Schaltanlagen und ganzen Verteilersystemen durch Blitzeinschlag in das Gebäude oder die Freileitung.
Typ 2: Beschädigung von Motoren, Frequenzumrichtern und Steuergeräten durch Schaltüberspannungen beim Ein- und Ausschalten großer Lasten sowie durch induzierte Blitzüberspannungen.
Typ 3: Datenverlust, Mikroprozessorschäden, Ausfall von SPS-Modulen, Fehlfunktionen in der Messtechnik und vorzeitige Alterung von Netzteilen durch hochfrequente Transienten.

Gerade in der Industrieautomation sind die Schäden durch fehlenden Feinschutz oft schwer zu diagnostizieren: Anlagen fallen scheinbar grundlos aus, Messwerte werden unplausibel, oder Steuerungsmodule müssen häufiger als erwartet getauscht werden. Häufig steckt dahinter ein unzureichender Überspannungsschutz auf Typ-3-Ebene. Unsere Leistungen im Bereich Steuerungs- und Automatisierungstechnik helfen dabei, solche Schwachstellen systematisch zu identifizieren und zu beheben.

Wie wählt man den richtigen Überspannungsschutz für Industrieanlagen aus?

Die richtige Auswahl des Überspannungsschutzes für Industrieanlagen hängt von vier zentralen Faktoren ab: dem Vorhandensein eines äußeren Blitzschutzes, der Netztopologie, der Empfindlichkeit der angeschlossenen Geräte und den Leitungslängen innerhalb der Anlage. Eine pauschale Lösung gibt es nicht, die Auswahl muss anlagenspezifisch erfolgen.

Folgende Schritte helfen bei der systematischen Auswahl:

Blitzschutzzonenkonzept prüfen: Liegt die Anlage in einer Zone mit erhöhtem Blitzrisiko oder ist ein äußeres Blitzschutzsystem vorhanden? Dann ist Typ 1 normativ erforderlich.
Netztopologie analysieren: Wie viele Verteilungsebenen gibt es? Jede Ebene mit langen Kabeln zum nächsten Verbraucher benötigt einen Typ-2-Ableiter.
Geräteempfindlichkeit bewerten: SPS, HMI, Frequenzumrichter, Messtechnik und Robotersteuerungen gehören zur Kategorie der empfindlichen Verbraucher und benötigen Typ-3-Schutz.
Koordination sicherstellen: Die Schutzpegel der gewählten Geräte müssen aufeinander abgestimmt sein. Der Schutzpegel von Typ 2 muss unter der Stoßspannungsfestigkeit der nachgeschalteten Geräte liegen, und Typ 3 muss nochmals darunter liegen.
Normen beachten: DIN VDE 0100-443 legt fest, wann Überspannungsschutz grundsätzlich einzubauen ist. DIN VDE 0100-534 regelt die konkrete Auswahl und Errichtung der SPDs.

Bei komplexen Industrieanlagen empfiehlt sich eine Blitzschutzzoneneinteilung nach IEC 62305, die das gesamte Gelände und alle Gebäude systematisch erfasst und daraus den Schutzbedarf ableitet.

Wie oft müssen Überspannungsschutzgeräte gewartet oder geprüft werden?

Überspannungsschutzgeräte müssen mindestens einmal jährlich sichtgeprüft und nach jedem bekannten Ereignis, also nach einem Blitzeinschlag oder einer schweren Schaltüberspannung, sofort inspiziert werden. Viele Geräte verfügen über integrierte Statusanzeigen, die einen Defekt signalisieren, aber diese ersetzen keine regelmäßige Fachprüfung.

Die wichtigsten Prüfpunkte bei der Wartung sind:

Sichtkontrolle der Statusanzeige: Grün bedeutet betriebsbereit, Rot oder ein fehlender Schieber zeigt an, dass das Gerät ausgelöst hat und ausgetauscht werden muss.
Prüfung der Befestigung und Verdrahtung: Lockere Verbindungen erhöhen den Leitungswiderstand und verschlechtern die Ableitfähigkeit.
Dokumentation von Ereignissen: Jedes Auslöseereignis sollte protokolliert werden, um Häufungen zu erkennen und die Ursache zu analysieren.
Austausch nach Ablauf der Lebensdauer: Varistoren altern durch wiederholte Beanspruchung. Hersteller geben Lebensdauern in Abhängigkeit von der kumulierten Ableitmenge an.

In industriellen Umgebungen mit häufigen Schalthandlungen oder erhöhtem Blitzrisiko sollte das Prüfintervall auf halbjährlich verkürzt werden. Die Prüfung durch eine Elektrofachkraft ist Pflicht, da die Geräte unter Spannung stehen und im Fehlerfall gefährliche Zustände auftreten können.
