Was ist der Unterschied zwischen Mittelspannungs- und Niederspannungseinspeisung?

Der Hauptunterschied zwischen Mittelspannungs- und Niederspannungseinspeisung liegt in der Spannungsebene, auf der elektrische Energie in ein Gebäude oder eine Anlage eingespeist wird. Niederspannung bezeichnet Spannungen bis 1.000 Volt und ist der Standard für kleinere Verbraucher, während Mittelspannung typischerweise zwischen 1 kV und 36 kV liegt und für größere industrielle Anlagen genutzt wird. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Mittelspannungseinspeisung, Niederspannungseinspeisung und die richtige Wahl der Spannungsebene für Industriebetriebe.

Ab welcher Anschlussgröße lohnt sich Mittelspannungseinspeisung?

Eine Mittelspannungseinspeisung lohnt sich in der Regel ab einem Leistungsbedarf von etwa 100 kW bis 200 kW, spätestens jedoch ab 630 kW. Unterhalb dieser Schwelle ist der Aufwand für eine eigene Mittelspannungsanlage wirtschaftlich kaum gerechtfertigt, da die Netzkosten und der technische Aufwand die Einsparungen überwiegen.

Entscheidend ist dabei nicht allein die Anschlussleistung, sondern auch die Gleichzeitigkeit der Lasten und die Versorgungsqualität, die ein Betrieb benötigt. Wer mehrere große Antriebe, Produktionsmaschinen oder Kompressoren gleichzeitig betreibt, erreicht schnell Leistungswerte, bei denen der Energieversorger ohnehin eine Mittelspannungseinspeisung vorschreibt. In Deutschland gilt dies häufig ab einem Jahresverbrauch von etwa 100.000 kWh oder einer Anschlussleistung von mehr als 100 kW, wobei die genauen Grenzen je nach Netzbetreiber variieren.

Ein weiterer Faktor ist die Netzqualität: Betriebe mit empfindlichen Fertigungsprozessen profitieren von der stabileren Versorgung über Mittelspannung, da Spannungsschwankungen und Oberschwingungen im Niederspannungsnetz bei hohen Lasten stärker auftreten können. Wer also in Präzisionsfertigung, Lebensmittelproduktion oder kontinuierliche Prozesse investiert, sollte die Mittelspannungseinspeisung bereits bei der Planung in Betracht ziehen.

Welche Kosten entstehen beim Aufbau einer Mittelspannungsanlage?

Der Aufbau einer Mittelspannungsanlage ist mit erheblichen Investitionskosten verbunden. Für eine einfache Übergabestation mit Transformator und Schaltanlage sind in der Praxis Kosten zwischen 80.000 Euro und mehreren hunderttausend Euro realistisch, abhängig von Leistung, Redundanzanforderungen und baulichen Gegebenheiten.

Die Gesamtkosten setzen sich aus mehreren Positionen zusammen:

Mittelspannungsschaltanlage: Die eigentliche Schaltanlage zur Aufnahme und Verteilung der Mittelspannungsenergie ist ein zentrales Bauteil und entsprechend kostenintensiv.
Transformator: Für die Umwandlung von Mittel- auf Niederspannung wird mindestens ein Transformator benötigt. Leistungsstarke Einheiten ab 630 kVA schlagen deutlich zu Buche.
Bauliche Maßnahmen: Mittelspannungsanlagen erfordern eigene Räume oder Gebäude mit definierten Schutzabständen, Belüftung und Brandschutz.
Planung und Engineering: Fachplanung, Genehmigungsverfahren und die Abstimmung mit dem Netzbetreiber verursachen zusätzliche Kosten.
Laufende Betriebskosten: Wartung, Prüfungen und eventuelle Netzentgelte müssen langfristig einkalkuliert werden.

Dem stehen jedoch Einsparungen gegenüber: Betriebe mit Mittelspannungseinspeisung zahlen in der Regel niedrigere Netzentgelte pro kWh als Niederspannungskunden, da sie einen Teil der Netzinfrastruktur selbst übernehmen. Bei hohem Verbrauch amortisiert sich die Investition daher oft innerhalb weniger Jahre.

Welche Sicherheitsanforderungen gelten für Mittelspannungsanlagen?

Mittelspannungsanlagen unterliegen strengen gesetzlichen und normativen Sicherheitsanforderungen, da von ihnen erhebliche Gefahren für Personen und Sachwerte ausgehen können. Die relevanten Normen sind in Deutschland vor allem die DIN EN 62271 (Hochspannungsschaltgeräte und -schaltanlagen) sowie die DGUV Vorschrift 3 und die VDE-Bestimmungen.

Zu den zentralen Sicherheitsanforderungen gehören:

Zugangsbeschränkung: Mittelspannungsräume dürfen nur von elektrotechnisch unterwiesenen Fachkräften betreten werden. Unbefugter Zugang ist baulich und organisatorisch zu verhindern.
Schutzabstände und Berührungsschutz: Spannungsführende Teile müssen durch Gehäuse, Verkleidungen oder definierte Abstände gegen Berührung gesichert sein.
Erdung und Potenzialausgleich: Eine ordnungsgemäße Erdung ist Pflicht, um im Fehlerfall Personenschäden zu verhindern.
Regelmäßige Prüfungen: Mittelspannungsanlagen müssen in festgelegten Intervallen durch befähigte Personen geprüft werden. Die Ergebnisse sind zu dokumentieren.
Brandschutz: Transformatoren und Schaltanlagen benötigen geeignete Brandschutzmaßnahmen, insbesondere wenn ölgefüllte Geräte eingesetzt werden.
Schaltberechtigungen: Schalthandlungen an Mittelspannungsanlagen dürfen nur von Personen mit entsprechender Schaltberechtigung durchgeführt werden.

Die Einhaltung dieser Anforderungen ist nicht nur gesetzliche Pflicht, sondern auch Voraussetzung für den sicheren und unterbrechungsfreien Betrieb einer Anlage.

Wie funktioniert die Umwandlung von Mittel- auf Niederspannung?

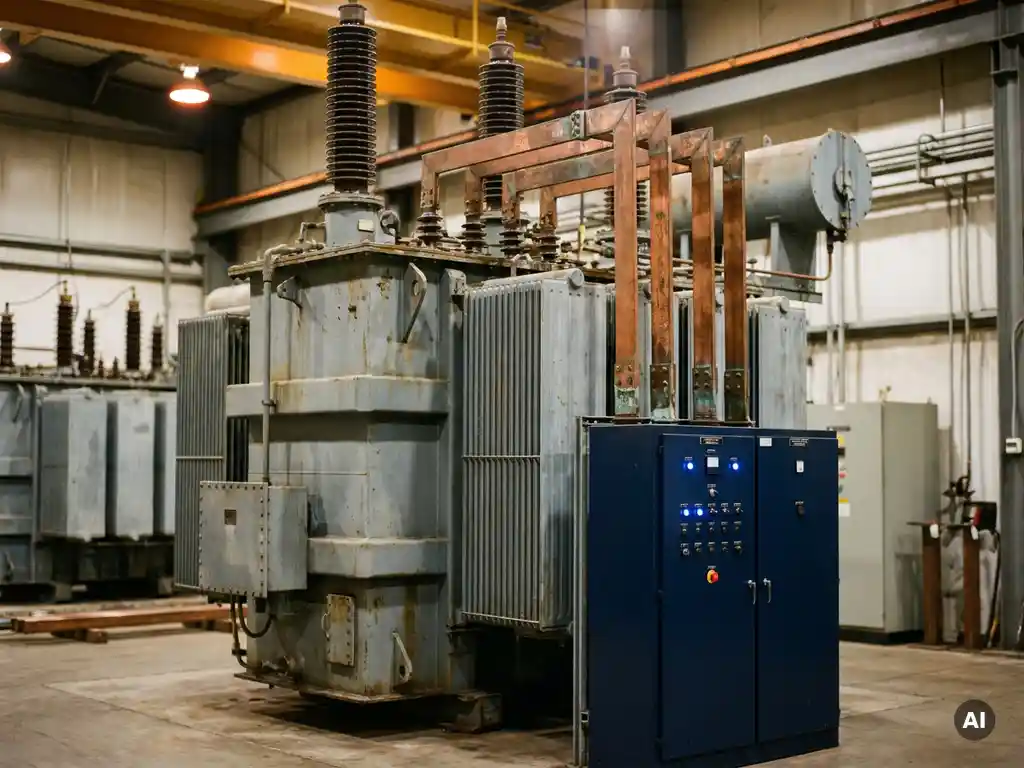

Die Umwandlung von Mittelspannung auf Niederspannung erfolgt mithilfe eines Transformators. Dieser nutzt das Prinzip der elektromagnetischen Induktion, um die Spannung stufenlos von der Mittelspannungsebene (typischerweise 10 kV oder 20 kV) auf die im Betrieb benötigte Niederspannung (in Europa meist 400 V) zu transformieren.

Der Transformator besteht aus zwei galvanisch getrennten Wicklungen, die um einen gemeinsamen Eisenkern gewickelt sind. Das Verhältnis der Windungsanzahl zwischen Primär- und Sekundärwicklung bestimmt das Übersetzungsverhältnis und damit die Ausgangsspannung. Ein Transformator mit einem Übersetzungsverhältnis von 20 kV zu 400 V reduziert die Spannung also um den Faktor 50.

In der Praxis sind folgende Komponenten in einer vollständigen Energieverteilungsanlage beteiligt:

Mittelspannungsschaltanlage: Nimmt die Energie vom Netzbetreiber auf und verteilt sie auf die Transformatoren.
Transformator: Wandelt die Mittelspannung in Niederspannung um.
Niederspannungshauptverteilung (NSHV): Verteilt die transformierte Energie auf die einzelnen Verbraucherstromkreise im Betrieb.
Unterverteilungen: Führen die Energie weiter zu Maschinen, Beleuchtung und sonstigen Verbrauchern.

Transformatoren sind in verschiedenen Bauformen erhältlich: Öltransformatoren sind kostengünstig und bewährt, Trockentransformatoren hingegen wartungsärmer und für den Einsatz in Gebäuden besser geeignet, da sie kein Brandrisiko durch Öl darstellen.

Welche Spannungsebene ist für Industriebetriebe die richtige Wahl?

Für Industriebetriebe mit einem Leistungsbedarf über 100 kW und kontinuierlichen Produktionsprozessen ist die Mittelspannungseinspeisung in der Regel die wirtschaftlich und technisch sinnvollere Lösung. Kleinere Betriebe mit geringem Verbrauch fahren hingegen mit der Niederspannungseinspeisung besser, da der Investitionsaufwand für eine eigene Mittelspannungsanlage nicht gerechtfertigt ist.

Die Entscheidung hängt von mehreren Faktoren ab:

Anschlussleistung und Verbrauch: Betriebe mit hohem Gleichzeitigkeitsfaktor und großen Einzellasten profitieren von der Mittelspannungseinspeisung.
Versorgungsqualität: Produktionsprozesse, die empfindlich auf Spannungsschwankungen reagieren, sind über Mittelspannung besser geschützt.
Netzentgelte: Mittelspannungskunden zahlen in der Regel niedrigere Netzentgelte, was bei hohem Verbrauch erhebliche Einsparungen bedeutet.
Erweiterbarkeit: Wer langfristiges Wachstum plant, sollte die Mittelspannungsinfrastruktur von Anfang an mitdenken, um spätere Umrüstungskosten zu vermeiden.
Verfügbarkeitsanforderungen: Bei hohen Anforderungen an die Versorgungssicherheit ermöglicht eine eigene Mittelspannungsanlage redundante Einspeisekonzepte.

In der Praxis zeigt sich, dass viele mittelständische Produktionsbetriebe, Rechenzentren und Logistikzentren von der Mittelspannungseinspeisung profitieren. Für Bürogebäude, kleinere Gewerbebetriebe und Handwerksbetriebe ist hingegen die Niederspannungseinspeisung die richtige und unkompliziertere Wahl.

Wie wir bei KSV die richtige Energieeinspeisung für Ihren Betrieb realisieren

Wir bei KSV planen und realisieren den gesamten Strang der Energieverteilung für Industrie- und Gewerbebetriebe jeder Größe. Von der Mittelspannungseinspeisung über den Transformator bis zur Niederspannungshauptverteilung und den Unterverteilungen übernehmen wir alles aus einer Hand. Unsere Leistungen im Bereich Energie- und Anlagentechnik umfassen konkret:

Planung und Errichtung von Mittelspannungsanlagen und Übergabestationen
Bau von Schaltanlagen bis 7.000 A
Auslegung und Integration von Transformatoren und Niederspannungshauptverteilungen
Gebäudeleittechnik und Energiemanagement für einen effizienten Betrieb
Abstimmung mit Netzbetreibern und Begleitung von Genehmigungsverfahren
Wartung, Prüfung und Dokumentation bestehender Anlagen

Ob Neubau, Modernisierung oder Erweiterung einer bestehenden Anlage: Wir analysieren Ihren Leistungsbedarf, beraten Sie zur optimalen Spannungsebene und setzen das Projekt mit höchstem technischem Anspruch um. Referenzkunden wie die Santander Bank, ContiTech und die Heidelberger Druckmaschinen AG vertrauen auf unsere Kompetenz. Sprechen Sie uns an und lassen Sie uns gemeinsam die richtige Einspeisestrategie für Ihren Betrieb entwickeln.
