Was ist der Unterschied zwischen Haupt- und Zusatzpotenzialausgleich?

Der Hauptpotenzialausgleich verbindet alle leitfähigen Körper eines Gebäudes mit der Haupterdungsschiene und schützt so das gesamte Gebäude vor gefährlichen Spannungsunterschieden. Der Zusatzpotenzialausgleich ergänzt diesen Schutz in besonders gefährdeten Bereichen wie Bädern oder medizinischen Räumen, wo selbst kleine Spannungsdifferenzen lebensgefährlich werden können. In diesem Artikel beantworten wir die wichtigsten Fragen rund um beide Maßnahmen, ihre technischen Unterschiede und die geltenden Vorschriften.

Wozu dient der Potenzialausgleich in elektrischen Anlagen?

Der Potenzialausgleich stellt sicher, dass alle leitfähigen Teile einer elektrischen Anlage dasselbe elektrische Potenzial haben, sodass zwischen ihnen keine gefährlichen Spannungsunterschiede entstehen können. Er ist eine der grundlegenden Schutzmaßnahmen in der Elektroinstallation und schützt Menschen vor einem Stromschlag durch Berührungsspannung.

Ohne Potenzialausgleich könnten zwischen verschiedenen metallischen Bauteilen, zum Beispiel zwischen einer Wasserleitung und einem Heizungsrohr, Spannungsdifferenzen auftreten. Berührt eine Person gleichzeitig zwei solcher Teile mit unterschiedlichem Potenzial, fließt Strom durch den Körper. Genau das verhindert der Potenzialausgleich: Er verbindet alle leitfähigen Strukturen so miteinander, dass kein Potenzialunterschied entstehen kann.

In der Praxis unterscheidet die Elektrotechnik zwischen zwei Arten des Potenzialausgleichs: dem Hauptpotenzialausgleich, der gebäudeweit wirkt, und dem Zusatzpotenzialausgleich, der lokal in besonders gefährdeten Bereichen eingesetzt wird. Beide Maßnahmen zusammen bilden ein vollständiges Schutzsystem gemäß den geltenden VDE-Normen – ein Fachgebiet, das zur Kernkompetenz unserer Steuerungs- und Automatisierungstechnik gehört.

Was umfasst der Hauptpotenzialausgleich konkret?

Der Hauptpotenzialausgleich verbindet alle fremden leitfähigen Teile, die von außen in ein Gebäude eintreten, mit der Haupterdungsschiene. Dazu gehören metallische Leitungen für Wasser, Gas und Heizung, der Schutzleiter der elektrischen Anlage sowie metallische Konstruktionsteile des Gebäudes. Er bildet die erste und wichtigste Schutzebene gegen Berührungsspannung.

Konkret müssen an den Hauptpotenzialausgleich angeschlossen werden:

Wasserrohre (Kalt- und Warmwasser) an der Einführungsstelle ins Gebäude
Gasrohre, sofern metallisch und leitfähig verbunden
Heizungsrohre und Klimaanlagenleitungen
Metallische Gebäudekonstruktionen wie Stahlträger oder Bewehrungsstahl
Der Schutzleiter (PE) der Hauptverteilung
Blitzschutzanlagen, sofern vorhanden

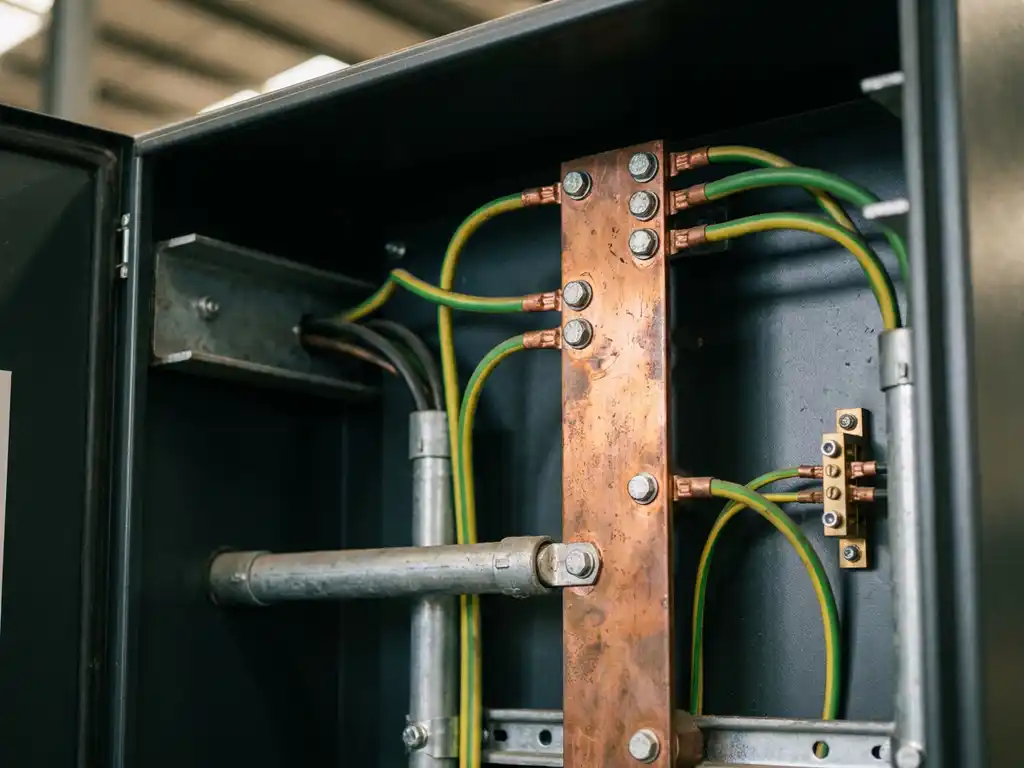

Die Verbindung erfolgt über Potenzialausgleichsleiter, die an der Haupterdungsschiene (HES) zusammengeführt werden. Diese Schiene befindet sich in der Regel in der Nähe der Niederspannungshauptverteilung oder des Hausanschlusskastens. Von dort wird die Verbindung zur Erdungsanlage des Gebäudes hergestellt.

Der Hauptpotenzialausgleich ist in jedem Gebäude mit elektrischer Installation vorgeschrieben, unabhängig von der Nutzungsart. Er ist keine optionale Maßnahme, sondern eine verbindliche Anforderung der Elektroinstallation.

Wann ist ein Zusatzpotenzialausgleich vorgeschrieben?

Ein Zusatzpotenzialausgleich ist immer dann vorgeschrieben, wenn in einem bestimmten Bereich eine erhöhte Gefährdung durch Berührungsspannung besteht und der Hauptpotenzialausgleich allein keinen ausreichenden Schutz bietet. Dies ist insbesondere in Bädern, medizinischen Bereichen und bestimmten Industrieumgebungen der Fall.

Die typischen Anwendungsfälle für den Zusatzpotenzialausgleich sind:

Bäder und Duschräume: Feuchte Haut reduziert den Körperwiderstand erheblich. Bereits sehr kleine Spannungsdifferenzen können hier lebensgefährlich sein.
Medizinische Bereiche: In Operationssälen und Intensivstationen sind Patienten besonders gefährdet, da sie oft direkt mit dem Körperinneren verbunden sind.
Schwimmbäder und Saunen: Dauerhaft feuchte Umgebungen mit vielen leitfähigen Oberflächen erfordern lokalen Zusatzschutz.
Landwirtschaftliche Betriebe: Tiere reagieren empfindlicher auf Spannungsunterschiede als Menschen, auch hier kann ein Zusatzpotenzialausgleich notwendig sein.

In Wohnbädern ist der Zusatzpotenzialausgleich nach VDE 0100-701 zwingend vorgeschrieben, sofern kein Fehlerstromschutzschalter (RCD) mit einem Auslösestrom von maximal 30 mA vorhanden ist. In vielen modernen Installationen wird der RCD als gleichwertige Alternative akzeptiert, jedoch bleibt der Zusatzpotenzialausgleich in Hochrisikobereichen der sicherere Weg.

Was sind die technischen Unterschiede zwischen beiden Maßnahmen?

Der wesentliche Unterschied liegt im Wirkungsbereich und in der Schutzfunktion: Der Hauptpotenzialausgleich wirkt gebäudeweit und schützt vor Spannungen, die von außen eingetragen werden. Der Zusatzpotenzialausgleich wirkt lokal und schützt vor Spannungsunterschieden, die innerhalb eines gefährdeten Bereichs selbst entstehen können.

Räumlicher Wirkungsbereich

Der Hauptpotenzialausgleich erfasst das gesamte Gebäude. Er stellt sicher, dass alle von außen eingeführten metallischen Leitungen auf dasselbe Potenzial gebracht werden. Dieser Schutz greift unabhängig davon, in welchem Raum sich eine Person befindet.

Der Zusatzpotenzialausgleich hingegen ist auf einen definierten Schutzbereich begrenzt, zum Beispiel auf den Bereich eines Bades oder eines Operationssaals. Innerhalb dieses Bereichs werden alle lokal vorhandenen leitfähigen Teile miteinander verbunden, auch solche, die nicht von außen eingeführt werden.

Anschlusspunkte und Leitungsführung

Beim Hauptpotenzialausgleich werden die Verbindungen an der zentralen Haupterdungsschiene zusammengeführt. Beim Zusatzpotenzialausgleich erfolgt die Verbindung über eine lokale Potenzialausgleichsschiene, die im jeweiligen Schutzbereich installiert wird. Diese lokale Schiene ist wiederum mit dem Hauptpotenzialausgleich verbunden, sodass ein durchgängiges Schutzsystem entsteht.

Ein weiterer technischer Unterschied betrifft den Mindestleitungsquerschnitt: Für den Hauptpotenzialausgleich gelten andere Mindestquerschnitte als für den Zusatzpotenzialausgleich. Die genauen Anforderungen richten sich nach der jeweiligen VDE-Norm und dem Anwendungsbereich. Gerade in komplexen Industrieprojekten ist hier eine enge Abstimmung mit der Energie- und Anlagentechnik entscheidend, um alle normativen Vorgaben zuverlässig einzuhalten.

Wie wird der Zusatzpotenzialausgleich korrekt ausgeführt?

Der Zusatzpotenzialausgleich wird korrekt ausgeführt, indem alle gleichzeitig berührbaren leitfähigen Teile innerhalb des Schutzbereichs durch Schutzleiter miteinander und mit dem örtlichen Potenzialausgleichsleiter verbunden werden. Alle Verbindungen müssen dauerhaft, korrosionsbeständig und mechanisch stabil sein.

Für die Ausführung im Wohnbad gilt folgendes Vorgehen:

Eine lokale Potenzialausgleichsschiene wird im oder unmittelbar außerhalb des Bades installiert, gut zugänglich und dauerhaft gekennzeichnet.
Alle metallischen Rohrleitungen im Badbereich (Wasser, Heizung, Ablauf) werden mit dieser Schiene verbunden.
Die Schutzleiteranschlüsse aller elektrischen Betriebsmittel im Schutzbereich werden ebenfalls angebunden.
Metallische Badewannen, Duschwannen und Heizkörper werden direkt angeschlossen.
Die lokale Schiene wird mit dem Hauptpotenzialausgleich des Gebäudes verbunden.

Der Mindestleitungsquerschnitt für den Zusatzpotenzialausgleich beträgt nach VDE 0100-701 mindestens 2,5 mm² bei mechanisch geschützter Verlegung und 4 mm² ohne mechanischen Schutz. Die Verbindungsleitungen müssen als Schutzleiter (grün-gelb) gekennzeichnet sein.

Wichtig: Die Ausführung muss durch eine Fachkraft für Elektrotechnik erfolgen. Nach Abschluss der Arbeiten ist eine Messung und Prüfung des Widerstands der Potenzialausgleichsverbindungen durchzuführen, um die korrekte Funktion zu bestätigen.

Welche Normen und Vorschriften gelten für beide Systeme?

Für den Potenzialausgleich in elektrischen Anlagen gelten in Deutschland die VDE-Normen der Reihe DIN VDE 0100, die auf den europäischen Normen der IEC 60364 basieren. Die wichtigsten Normen sind VDE 0100-410 für den allgemeinen Schutzpotenzialausgleich und VDE 0100-701 für Bäder und ähnliche Bereiche.

Die relevanten Normen im Überblick:

DIN VDE 0100-410: Grundlegende Anforderungen an den Schutzpotenzialausgleich in elektrischen Niederspannungsanlagen, einschließlich Hauptpotenzialausgleich
DIN VDE 0100-540: Anforderungen an Erdungsanlagen, Schutzleiter und Potenzialausgleichsleiter, inklusive Mindestquerschnitte
DIN VDE 0100-701: Besondere Anforderungen für Bäder, Duschräume und ähnlich gefährdete Bereiche mit Vorschriften zum Zusatzpotenzialausgleich
DIN VDE 0100-710: Anforderungen für medizinisch genutzte Bereiche mit erhöhten Anforderungen an den Potenzialausgleich

Neben den VDE-Normen sind in Industrieanlagen häufig auch die Technischen Anschlussbedingungen (TAB) der örtlichen Netzbetreiber sowie berufsgenossenschaftliche Vorschriften zu beachten. In bestimmten Branchen, etwa in der Lebensmittelverarbeitung oder der chemischen Industrie, können zusätzliche Anforderungen gelten.

Die Einhaltung dieser Normen ist nicht nur aus Sicherheitsgründen zwingend, sondern auch versicherungsrechtlich relevant. Eine nicht normkonforme Installation kann im Schadensfall dazu führen, dass Versicherungsleistungen verweigert werden. Regelmäßige Prüfungen durch eine zugelassene Elektrofachkraft stellen sicher, dass die Anlage dauerhaft den geltenden Vorschriften entspricht.
