Was ist der Unterschied zwischen dreipoligem und einpoligem Kurzschluss?

Der dreipolige Kurzschluss und der einpolige Kurzschluss unterscheiden sich grundlegend in ihrer Entstehung, ihrem Kurzschlussstrom und ihren Auswirkungen auf das Netz. Beim dreipoligen Kurzschluss sind alle drei Leiter gleichzeitig miteinander verbunden, beim einpoligen Kurzschluss berührt nur ein Leiter die Erde oder den Neutralleiter. Diese Unterscheidung ist für die Auslegung von Schutzeinrichtungen und die Planung elektrischer Anlagen entscheidend. Die folgenden Abschnitte beleuchten beide Fehlertypen im Detail und zeigen, warum das Verständnis beider Kurzschlussarten für den sicheren Anlagenbetrieb unverzichtbar ist.

Welche Kurzschlussarten gibt es in elektrischen Netzen?

In elektrischen Netzen unterscheidet die Elektrotechnik grundsätzlich zwischen symmetrischen und unsymmetrischen Kurzschlüssen. Der dreipolige Kurzschluss gilt als symmetrischer Fehler, während einpolige, zweipolige und zweipolige Erdkurzschlüsse zu den unsymmetrischen Netzfehlern zählen. Die Klassifizierung richtet sich danach, wie viele Leiter am Fehler beteiligt sind und ob ein Erdbezug vorliegt.

Im Einzelnen kennt die Norm folgende Kurzschlussarten:

Dreipoliger Kurzschluss (3-polig): Alle drei Außenleiter sind miteinander kurzgeschlossen, kein Erdbezug. Dies ist der symmetrische Fehlerfall.
Zweipoliger Kurzschluss (2-polig): Zwei Außenleiter berühren sich, ohne Erdberührung. Unsymmetrischer Fehler.
Zweipoliger Erdkurzschluss (2-polig mit Erde): Zwei Außenleiter sind kurzgeschlossen und gleichzeitig geerdet.
Einpoliger Kurzschluss (1-polig): Ein Außenleiter berührt den Neutralleiter oder die Erde. Der häufigste Fehlertyp in der Praxis.

Für die Netzberechnung und die Dimensionierung von Schutzeinrichtungen sind vor allem der dreipolige und der einpolige Kurzschluss die maßgeblichen Referenzfehler. Der dreipolige Kurzschluss liefert in der Regel den größten Kurzschlussstrom und dient als Bemessungsgrundlage für die thermische und dynamische Belastbarkeit von Betriebsmitteln. Der einpolige Kurzschluss hingegen bestimmt häufig die Mindestauslösebedingungen für Schutzgeräte. Für eine normgerechte Planung und Umsetzung steht Ihnen unser Bereich Energie- und Anlagentechnik mit umfassendem Fachwissen zur Seite.

Wie entsteht ein dreipoliger Kurzschluss und wann tritt er auf?

Ein dreipoliger Kurzschluss entsteht, wenn alle drei Außenleiter eines Drehstromsystems gleichzeitig eine leitende Verbindung miteinander eingehen, ohne dass dabei ein Erdbezug besteht. Dieser Fehler tritt vergleichsweise selten auf, ist aber der schwerste Fehlerfall und dient in der Netzberechnung als Auslegungsgrundlage für den maximalen Kurzschlussstrom.

Typische Ursachen für einen dreipoligen Kurzschluss sind:

Mechanische Beschädigungen an Kabeln oder Sammelschienen, bei denen alle drei Leiter gleichzeitig freigelegt werden
Fehler bei Schalthandlungen, etwa wenn spannungsführende Leiter versehentlich überbrückt werden
Überspannungsereignisse, die die Isolation aller drei Leiter gleichzeitig durchschlagen
Fremdkörper oder metallische Gegenstände, die in Schaltanlagen oder Verteilern fallen

Weil alle drei Leiter symmetrisch am Fehler beteiligt sind, bleibt das Drehstromsystem während des Fehlers rechnerisch symmetrisch belastet. Das vereinfacht die Berechnung erheblich, da die klassische Methode der symmetrischen Komponenten in diesem Fall keine Transformation erfordert. In der Praxis tritt der dreipolige Kurzschluss besonders in Schaltanlagen, an Sammelschienen und in der Nähe von Transformatoren auf, also überall dort, wo mehrere Leiter räumlich eng beieinander liegen.

Wie entsteht ein einpoliger Kurzschluss und warum ist er so häufig?

Ein einpoliger Kurzschluss entsteht, wenn ein einzelner Außenleiter eine leitende Verbindung zur Erde oder zum Neutralleiter herstellt. Er ist der mit Abstand häufigste Netzfehler in der Praxis, weil er durch viele alltägliche Ursachen ausgelöst werden kann und nur eine einzige Isolationsschwachstelle genügt, damit er auftritt.

Die Häufigkeit des einpoligen Kurzschlusses erklärt sich durch die Vielfalt seiner Entstehungsursachen:

Alterung oder mechanische Beschädigung der Kabelisolierung an einem einzelnen Leiter
Feuchtigkeit oder Korrosion, die die Isolation eines Leiters gegen Erde abbaut
Nagel- oder Bohrschäden, bei denen nur ein Leiter getroffen wird
Tierbiss an Kabeln in industriellen Umgebungen
Überlastung eines einzelnen Leiters mit anschließendem Isolationsdurchschlag

Da nur ein Leiter betroffen ist, handelt es sich um einen unsymmetrischen Fehler. Das Drehstromsystem wird aus dem Gleichgewicht gebracht, was in der Netzberechnung den Einsatz der Methode der symmetrischen Komponenten erfordert. In geerdeten Netzen, wie dem in Deutschland üblichen TN-System, fließt beim einpoligen Kurzschluss ein definierter Fehlerstrom über den Schutzleiter zurück zur Quelle. In isolierten Netzen (IT-System) hingegen ist der erste einpolige Fehler zunächst unkritisch, weil kein geschlossener Stromkreis entsteht.

Was sind die Unterschiede beim Kurzschlussstrom beider Fehlertypen?

Der dreipolige Kurzschluss erzeugt in der Regel den höchsten Kurzschlussstrom eines Netzes und gilt deshalb als maßgeblicher Fehlerfall für die Auslegung von Betriebsmitteln. Der einpolige Kurzschlussstrom kann je nach Netztopologie und Impedanzverhältnissen kleiner oder auch größer als der dreipolige Wert sein, ist aber häufig der kleinste Kurzschlussstrom im System.

Dreipoliger Kurzschlussstrom als Bemessungsgröße

Der dreipolige Kurzschlussstrom wird nach IEC 60909 berechnet und dient als Grundlage für die thermische und dynamische Auslegung von Schaltanlagen, Kabeln und Transformatoren. Er hängt von der Quellenspannung und der Gesamtimpedanz des Netzes ab. Je kleiner die Impedanz, desto größer der Kurzschlussstrom. An Sammelschienen direkt hinter Transformatoren können die Werte im Niederspannungsnetz mehrere Kiloampere erreichen.

Einpoliger Kurzschlussstrom und seine Besonderheiten

Der einpolige Kurzschlussstrom wird durch die Impedanz des Fehlerstrompfades bestimmt, der neben den Leitern auch den Schutzleiter und die Erdungsanlage umfasst. In der Praxis ist er häufig kleiner als der dreipolige Wert, weil der Rückpfad über Schutzleiter und Erde zusätzliche Impedanzen einbringt. Genau dieser kleinere Wert ist jedoch für die Schutzkoordination entscheidend: Schutzeinrichtungen müssen auch bei diesem minimalen Fehlerstrom sicher und schnell auslösen, um Personen und Anlagen zu schützen.

Wie reagieren Schutzeinrichtungen auf die verschiedenen Kurzschlussarten?

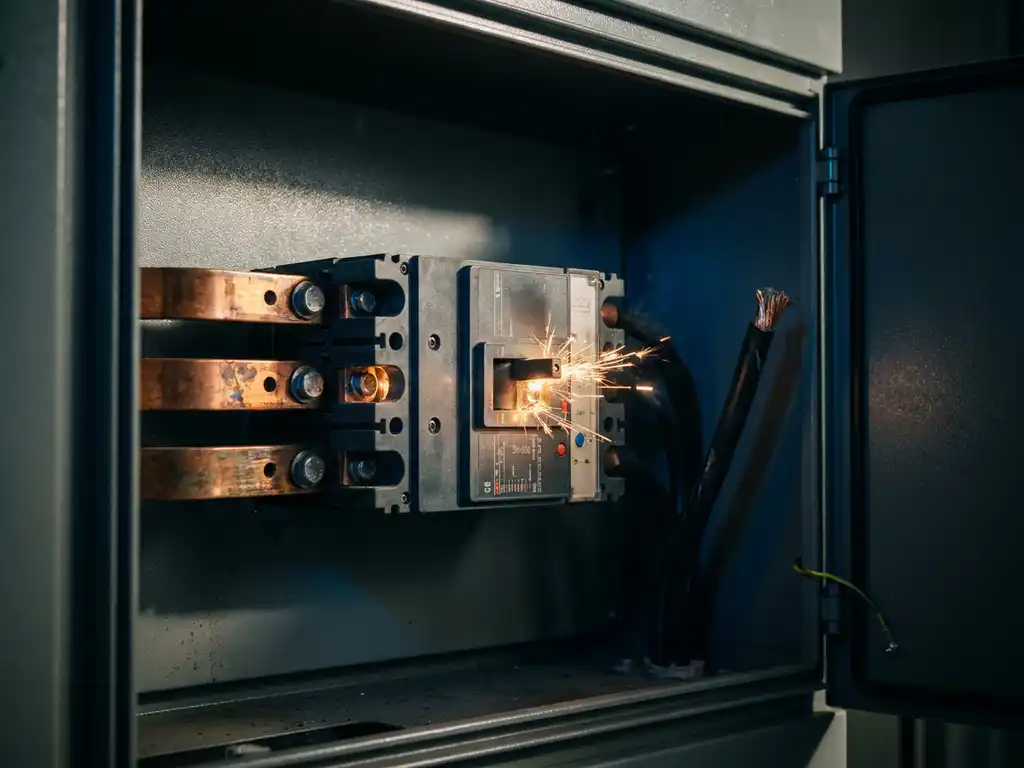

Schutzeinrichtungen wie Leistungsschalter, Sicherungen und Fehlerstromschutzschalter reagieren auf Kurzschlüsse, indem sie den Fehlerstromkreis schnellstmöglich unterbrechen. Die Auslegung dieser Geräte muss beide Extremfälle abdecken: den maximalen dreipoligen Kurzschlussstrom für das Abschaltvermögen und den minimalen einpoligen Kurzschlussstrom für die sichere Auslösung.

Konkret bedeutet das für die Schutzgeräteauswahl:

Abschaltvermögen: Leistungsschalter und Sicherungen müssen den maximalen dreipoligen Kurzschlussstrom sicher unterbrechen können, ohne zu versagen oder zu explodieren.
Auslösesicherheit: Die Schutzgeräte müssen auch beim kleinsten zu erwartenden Kurzschlussstrom, in der Regel dem einpoligen Wert am Ende einer langen Leitung, zuverlässig und innerhalb der zulässigen Zeit auslösen.
Selektivität: Übergeordnete und nachgeordnete Schutzgeräte müssen so aufeinander abgestimmt sein, dass immer nur das dem Fehler nächstgelegene Gerät auslöst. Dies gilt für beide Kurzschlussarten.
Fehlerstromschutzschalter (RCD): Diese Geräte sprechen auf den Differenzstrom zwischen Hin- und Rückleiter an und reagieren besonders sensibel auf einpolige Erdkurzschlüsse, bei denen Strom über die Erde abfließt, ohne den Neutralleiter zu nutzen.

Die Einhaltung der VDE-Normen, insbesondere der DIN VDE 0100-Reihe, schreibt vor, dass der Nachweis der Abschaltbedingungen für beide Kurzschlussarten erbracht werden muss. Nur so lässt sich sicherstellen, dass Personen- und Anlagenschutz unter allen Fehlerbedingungen gewährleistet ist. Moderne Steuerungs- und Automatisierungstechnik kann dabei helfen, Fehlerzustände frühzeitig zu erkennen und Schutzmaßnahmen gezielt auszulösen.

Welcher Kurzschluss ist gefährlicher für Industrieanlagen?

Für Industrieanlagen ist der dreipolige Kurzschluss aufgrund seines deutlich höheren Kurzschlussstroms in der Regel die größere mechanische und thermische Bedrohung für Betriebsmittel. Der einpolige Kurzschluss hingegen stellt wegen seiner Häufigkeit und seiner möglichen Auswirkungen auf Personen das größere Risiko im Alltag dar. Beide Fehlertypen sind gefährlich, aber auf unterschiedliche Weise.

Der dreipolige Kurzschluss kann in Sekundenbruchteilen:

Sammelschienen und Kabel durch elektrodynamische Kräfte mechanisch verformen
Schaltanlagen durch Lichtbögen zerstören
Transformatoren und Motoren thermisch schädigen
Produktionsausfälle durch den Ausfall ganzer Anlagenteile verursachen

Der einpolige Kurzschluss ist zwar in seiner Stromstärke oft geringer, doch gerade in Produktionsumgebungen mit vielen Maschinen, Kabeln und Betriebspersonal ist er die häufigste Ursache für Anlagenstillstände und Brandgefahr durch anhaltende Fehlerströme. Besonders kritisch wird er, wenn Schutzeinrichtungen nicht korrekt dimensioniert sind und der Fehlerstrom nicht ausreicht, um eine schnelle Auslösung zu erzwingen.

Für Fertigungsbetriebe und industrielle Produktionsanlagen gilt daher: Die Netzberechnung muss beide Grenzfälle berücksichtigen, und die Schutzkoordination muss so ausgelegt sein, dass weder der maximale dreipolige noch der minimale einpolige Kurzschlussstrom die Anlage ungeschützt trifft.

Wie wir bei KSV bei Kurzschlussschutz und Netzberechnung unterstützen

Die korrekte Unterscheidung und Berechnung beider Kurzschlussarten ist keine theoretische Übung, sondern die Grundlage für den sicheren und zuverlässigen Betrieb jeder elektrischen Anlage. Als Spezialist für Energieverteilungssysteme und Industrieautomation begleiten wir Sie von der Planung bis zur Inbetriebnahme mit dem gesamten elektrotechnischen Know-how aus einer Hand. Mehr über unsere Leistungsfelder und unsere Unternehmensphilosophie erfahren Sie auf unserer Unternehmensseite.

Konkret unterstützen wir Sie bei:

Netzberechnung und Netzanalyse: Wir ermitteln die dreipoligen und einpoligen Kurzschlussströme für Ihre Anlage und stellen sicher, dass alle Betriebsmittel normgerecht dimensioniert sind.
Schutzkoordination: Wir stimmen Leistungsschalter, Sicherungen und Fehlerstromschutzschalter so aufeinander ab, dass Selektivität und Abschaltsicherheit für beide Kurzschlussarten gewährleistet sind.
Planung und Bau von Niederspannungshauptverteilungen (NSHV): Von der Mittelspannungseinspeisung bis zur Unterverteilung realisieren wir den gesamten Strang der Energieverteilung nach aktuellen VDE-Normen.
Energiemanagement und Gebäudeautomation: Im Rahmen unseres ganzheitlichen Ansatzes integrieren wir Mess-, Steuer- und Regelungstechnik, die Fehlerzustände frühzeitig erkennt und Anlagenstillstände minimiert.
Modernisierung bestehender Anlagen: Wir prüfen Ihre vorhandene Schutzeinrichtungsstruktur und passen sie an aktuelle Anforderungen und Normen an.

Sprechen Sie uns an. Wir freuen uns darauf, gemeinsam mit Ihnen die elektrotechnische Grundlage für maximale Anlagensicherheit und Produktionszuverlässigkeit zu schaffen.
