Die ordnungsgemäße Erdung elektrischer Anlagen bildet das Fundament der elektrischen Sicherheit in industriellen Produktionsumgebungen. Ohne ein funktionsfähiges Erdungssystem können bereits kleinste Fehlerströme zu gefährlichen Situationen, Anlagenschäden oder sogar Personenschäden führen. Gerade in modernen Fertigungsanlagen mit komplexen Automatisierungssystemen und sensibler Elektronik ist eine fachgerecht dimensionierte Erdungsanlage unverzichtbar.
Für Produktionsleiter und technische Verantwortliche ist das Verständnis der Erdungsprinzipien entscheidend, um sowohl die Sicherheit der Mitarbeiter als auch die Verfügbarkeit der Produktionsanlagen zu gewährleisten. Die richtige Planung und Ausführung von Erdungsanlagen erfordert fundiertes Fachwissen über Normen, Messtechniken und verschiedene Erdungsarten.
Was ist eine Erdung und warum ist sie in elektrischen Anlagen unverzichtbar?

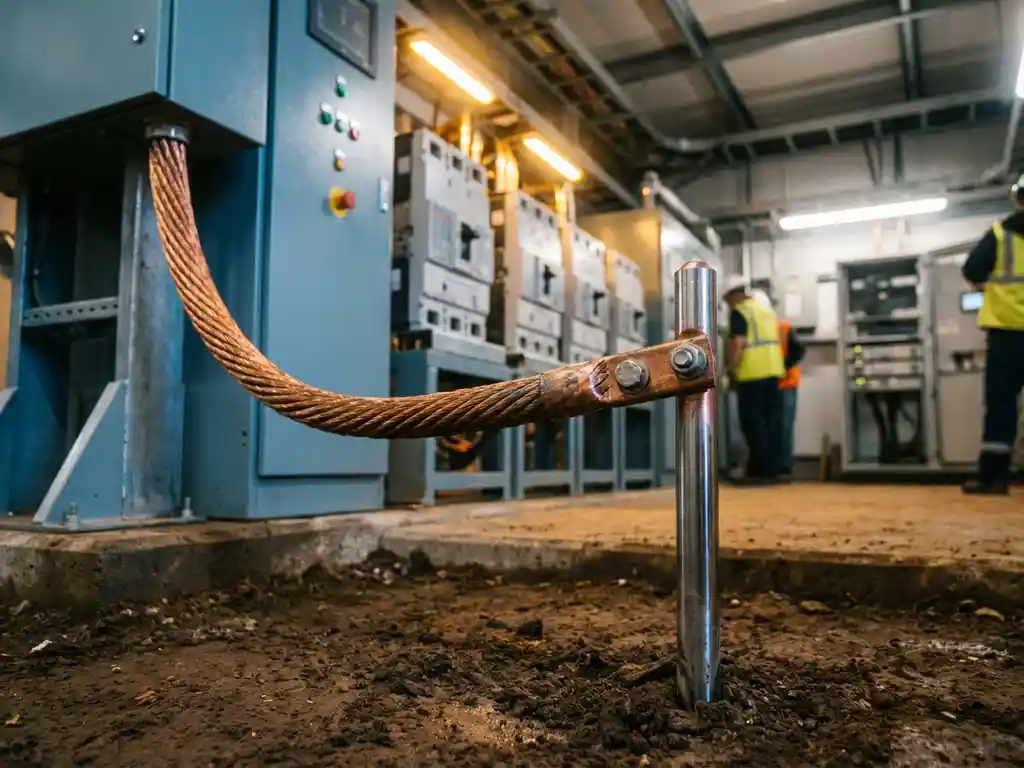

Eine Erdung ist die leitfähige Verbindung zwischen elektrischen Anlagen und dem Erdreich, die Fehlerströme sicher ableitet und gefährliche Berührungsspannungen verhindert. Sie schafft einen definierten elektrischen Bezugspunkt und gewährleistet den sicheren Betrieb elektrischer Systeme.
Die Erdung erfüllt mehrere kritische Sicherheitsfunktionen in elektrischen Anlagen. Bei einem Isolationsfehler leitet sie gefährliche Ströme kontrolliert ab und ermöglicht das schnelle Ansprechen von Schutzeinrichtungen wie Sicherungen oder Fehlerstromschutzschaltern. Gleichzeitig verhindert sie die Entstehung gefährlicher Berührungsspannungen an Gehäusen und metallischen Anlagenteilen.
In industriellen Produktionsumgebungen schützt eine ordnungsgemäße Erdung nicht nur Personen, sondern auch sensible elektronische Komponenten vor elektromagnetischen Störungen und Überspannungen. Moderne Automatisierungsanlagen mit SPS-Systemen und Frequenzumrichtern sind besonders auf ein stabiles Erdungssystem angewiesen, um einen störungsfreien Betrieb zu gewährleisten.
Welche verschiedenen Arten der Erdung gibt es in der Elektrotechnik?
In der Elektrotechnik unterscheidet man hauptsächlich zwischen Schutzerdung, Betriebserdung und Blitzschutzerdung, die jeweils spezifische Funktionen erfüllen. Zusätzlich wird zwischen verschiedenen Erdungsarten wie Fundamenterder, Tiefenerder und Ringerder unterschieden.
Die Schutzerdung verbindet alle berührbaren metallischen Teile elektrischer Anlagen mit dem Erdreich und bildet das Herzstück der elektrischen Sicherheit. Sie umfasst den Schutzleiter, den Potentialausgleich und die eigentliche Erdungsanlage. Diese Art der Erdung ist in allen industriellen Anlagen gesetzlich vorgeschrieben.
Die Betriebserdung dient der ordnungsgemäßen Funktion elektrischer Systeme, beispielsweise der Erdung des Sternpunkts in Drehstromsystemen. Sie definiert das Bezugspotential für die elektrische Anlage und beeinflusst das Verhalten bei Erdfehlern maßgeblich.
Für den konstruktiven Aufbau stehen verschiedene Erdungsarten zur Verfügung: Fundamenterder werden bereits beim Bau in die Fundamente eingebettet und bieten eine langfristig stabile Lösung. Tiefenerder werden senkrecht in den Boden eingebracht und eignen sich besonders bei ungünstigen Bodenverhältnissen. Ringerder umschließen das Gebäude und schaffen eine gleichmäßige Potentialverteilung.
Wie wird eine Erdungsanlage fachgerecht installiert und dimensioniert?
Eine fachgerechte Erdungsanlage wird auf Basis von Bodenwiderstandsmessungen, Anlagenleistung und örtlichen Gegebenheiten dimensioniert. Die Installation erfolgt durch die Verlegung der Erder im Erdreich und deren Verbindung über den Haupterdungsleiter mit dem Potentialausgleich der Anlage.
Die Planung beginnt mit einer gründlichen Analyse der örtlichen Bodenverhältnisse. Verschiedene Bodenarten weisen unterschiedliche spezifische Widerstände auf, die direkten Einfluss auf die erforderliche Erdergröße haben. Lehmige Böden leiten Strom besser als sandige oder felsige Untergründe.
Bei der Dimensionierung müssen mehrere Faktoren berücksichtigt werden: die maximal zu erwartenden Fehlerströme, die zulässigen Berührungsspannungen und die Korrosionsbeständigkeit der verwendeten Materialien. Kupfer und verzinkter Stahl sind die gebräuchlichsten Erdermaterialien, wobei Kupfer aufgrund seiner Korrosionsbeständigkeit bevorzugt wird.
Die Installation erfordert eine präzise Verlegung der Erder in ausreichender Tiefe, typischerweise mindestens 0,5 Meter unter der Erdoberfläche. Alle Verbindungen müssen korrosionsgeschützt und mechanisch stabil ausgeführt werden. Der Anschluss an die Anlage erfolgt über den Haupterdungsleiter, der alle metallischen Anlagenteile mit der Erdungsanlage verbindet.
Welche Normen und Vorschriften gelten für Erdungsanlagen?
Erdungsanlagen unterliegen den VDE-Normen, insbesondere der DIN VDE 0100 für Niederspannungsanlagen und der DIN VDE 0141 für Erdungsanlagen. Diese Normen definieren Mindestanforderungen an Erdungswiderstand, Materialien und Installationsmethoden.
Die DIN VDE 0100 bildet das Grundgerüst für alle Niederspannungsinstallationen und legt fest, dass der Erdungswiderstand in den meisten Fällen 10 Ohm nicht überschreiten darf. Für besondere Anwendungen können strengere Grenzwerte gelten.
Zusätzlich sind branchenspezifische Normen zu beachten: In explosionsgefährdeten Bereichen gelten die Bestimmungen der ATEX-Richtlinie, für medizinische Bereiche die DIN VDE 0107. Industrielle Anlagen müssen oft zusätzliche EMV-Anforderungen nach DIN EN 61000 erfüllen.
Die regelmäßige Prüfung von Erdungsanlagen ist gesetzlich vorgeschrieben. Nach der DGUV Vorschrift 3 müssen Erdungsanlagen in gewerblichen Betrieben mindestens alle vier Jahre durch eine Elektrofachkraft geprüft werden. Dabei werden Erdungswiderstand, Durchgängigkeit und Zustand der Erdungsleiter kontrolliert.
Wie wird der Erdungswiderstand gemessen und bewertet?
Der Erdungswiderstand wird mit speziellen Erdungsmessgeräten nach dem Drei- oder Vierleiterverfahren gemessen. Dabei wird ein Prüfstrom zwischen der Erdungsanlage und einer Hilfserdelektrode eingespeist und der resultierende Spannungsabfall gemessen.
Das bewährteste Messverfahren ist die Dreileitermessung, bei der neben der zu prüfenden Erdungsanlage zwei Hilfserder in definierten Abständen gesetzt werden. Der erste Hilfserder dient als Stromrückleiter, der zweite als Spannungsmesselektrode. Moderne Erdungsmessgeräte führen diese Messung automatisch durch und kompensieren Störeinflüsse.
Die Bewertung der Messergebnisse erfolgt anhand der geltenden Normen und der spezifischen Anlagenanforderungen. Für Standard-Niederspannungsanlagen gilt ein Grenzwert von 10 Ohm, für IT-Systeme können niedrigere Werte erforderlich sein. Bei der Bewertung müssen auch saisonale Schwankungen berücksichtigt werden, da sich der Bodenwiderstand durch Feuchtigkeit und Temperatur ändert.
Kritisch wird es, wenn der gemessene Erdungswiderstand die Grenzwerte überschreitet oder sich gegenüber Vormessungen signifikant verschlechtert hat. In solchen Fällen sind Maßnahmen zur Verbesserung der Erdungsanlage erforderlich, beispielsweise durch zusätzliche Erder oder bodenleitfähigkeitsverbessernde Maßnahmen. Die professionelle Mess- und Prüftechnik ist dabei unerlässlich für eine zuverlässige Bewertung. Als erfahrener Dienstleister bieten wir Ihnen umfassende Lohndienstleistungen für die fachgerechte Planung und Wartung Ihrer Erdungsanlagen als Teil unserer umfassenden Energie- und Anlagentechniklösungen.
