Die Sicherheit elektrischer Anlagen hängt maßgeblich von der Qualität ihrer Isolierungen ab. Eine defekte Isolierung kann zu gefährlichen Stromschlägen, Bränden oder kostspieligen Anlagenausfällen führen. Deshalb ist die regelmäßige Prüfung der Durchschlagfestigkeit ein unverzichtbarer Bestandteil der Elektrotechnik und der Sicherheitsprüfung.
Die Durchschlagfestigkeitsprüfung gehört zu den wichtigsten Verfahren der Isolationsprüfung und wird sowohl bei neuen als auch bei bestehenden elektrischen Anlagen durchgeführt. Sie gibt Aufschluss darüber, ob eine Isolierung den vorgesehenen Spannungsbelastungen standhalten kann und somit einen sicheren Betrieb gewährleistet.
Was ist Durchschlagfestigkeit und warum muss sie geprüft werden?
Durchschlagfestigkeit bezeichnet die maximale elektrische Feldstärke, die ein Isoliermaterial aushalten kann, bevor es seine isolierenden Eigenschaften verliert und elektrisch leitfähig wird. Sie wird in Kilovolt pro Millimeter (kV/mm) gemessen und ist ein entscheidender Parameter für die Sicherheit elektrischer Anlagen.
Die Prüfung der Durchschlagfestigkeit ist gesetzlich vorgeschrieben und dient mehreren wichtigen Zwecken. Sie stellt sicher, dass Isolierungen den Betriebsspannungen sowie möglichen Überspannungen standhalten können. Zudem deckt sie Materialfehler, Alterungserscheinungen oder Beschädigungen auf, die mit bloßem Auge nicht erkennbar sind. Besonders in industriellen Produktionsumgebungen, in denen hohe Spannungen und anspruchsvolle Betriebsbedingungen herrschen, ist diese Prüfung unverzichtbar für den Schutz von Personen und Anlagen im Bereich der Energie und Anlagentechnik.
Welche Prüfverfahren gibt es für die Durchschlagfestigkeitsmessung?
Für die Durchschlagfestigkeitsmessung werden hauptsächlich zwei Prüfverfahren eingesetzt: die Wechselspannungsprüfung und die Gleichspannungsprüfung. Beide Methoden haben spezifische Anwendungsbereiche und Vorteile in der Elektroprüfung.
Die Wechselspannungsprüfung gilt als Standardverfahren und wird mit einer Frequenz von 50 Hz durchgeführt. Sie simuliert die tatsächlichen Betriebsbedingungen am besten und eignet sich besonders für die Prüfung von Betriebsmitteln, die im Wechselspannungsnetz betrieben werden. Die Gleichspannungsprüfung wird hingegen bei Kabeln und anderen Betriebsmitteln eingesetzt, bei denen eine Wechselspannungsprüfung aufgrund hoher kapazitiver Ströme nicht praktikabel ist.
Ein weiteres wichtiges Verfahren ist die Stoßspannungsprüfung, die mit sehr kurzen, hohen Spannungsimpulsen arbeitet. Diese Methode prüft die Isolierung auf ihre Widerstandsfähigkeit gegen Blitzeinschläge oder Schaltüberspannungen und wird hauptsächlich bei Hochspannungsanlagen angewendet.
Wie funktioniert die praktische Durchführung einer Durchschlagfestigkeitsprüfung?
Die praktische Durchführung beginnt mit der schrittweisen Erhöhung der Prüfspannung bis zum vorgeschriebenen Wert, der dann für eine bestimmte Zeit gehalten wird. Die Spannungssteigerung erfolgt kontinuierlich oder in definierten Stufen, wobei der Prüfstrom fortlaufend überwacht wird.

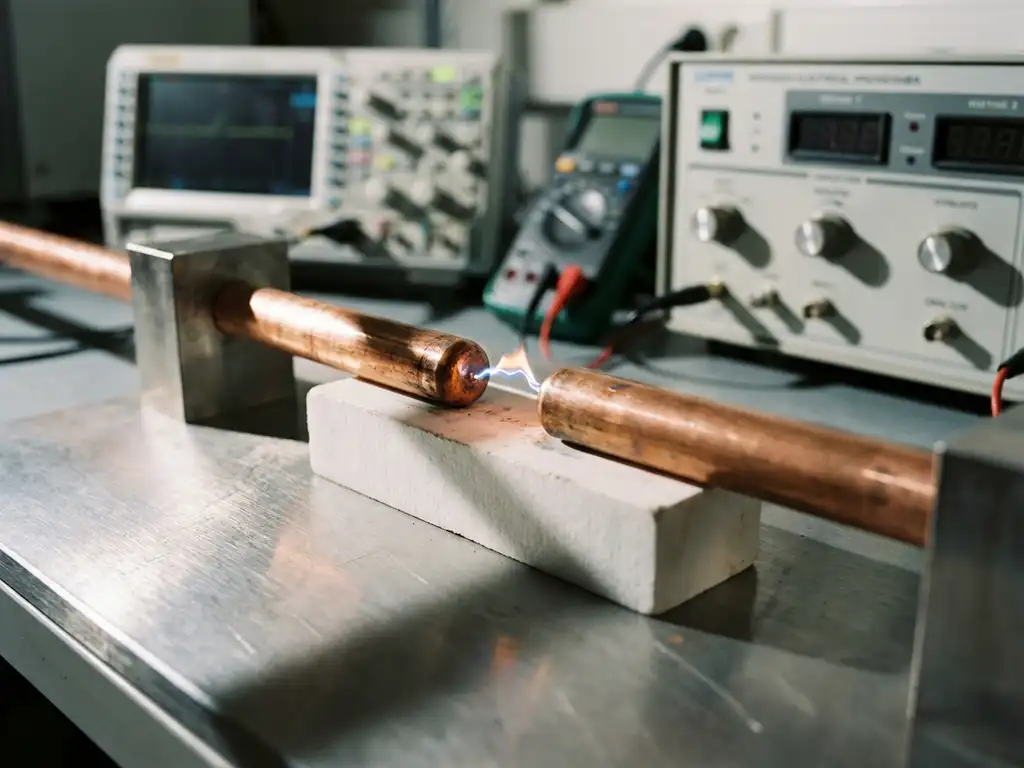

Vor Beginn der Hochspannungsprüfung müssen alle Sicherheitsmaßnahmen getroffen werden. Dazu gehören die Absperrung des Prüfbereichs, die Überprüfung der Erdungsverbindungen und die Sicherstellung, dass keine Personen gefährdet werden können. Die zu prüfende Isolierung wird zwischen zwei Elektroden platziert oder an die entsprechenden Anschlusspunkte der Anlage angeschlossen.
Während der Prüfung wird die Spannung langsam gesteigert, bis der Sollwert erreicht ist. Dieser wird dann für die vorgeschriebene Prüfdauer gehalten, die je nach Norm und Anwendung zwischen wenigen Sekunden und mehreren Minuten liegen kann. Dabei wird der fließende Strom überwacht, da ein plötzlicher Stromanstieg auf einen Isolationsdurchschlag hinweist. Moderne Steuerungs und Automatisierungstechnik ermöglicht dabei eine präzise und sichere Durchführung der Prüfabläufe.
Welche Prüfgeräte und Messausrüstung werden benötigt?
Für Durchschlagfestigkeitsprüfungen werden spezielle Hochspannungsprüfgeräte benötigt, die eine sichere und präzise Spannungserzeugung sowie eine zuverlässige Strommessung ermöglichen. Die Grundausstattung umfasst einen Hochspannungstransformator, Spannungs- und Strommessgeräte sowie entsprechende Sicherheitseinrichtungen.
Moderne Prüfgeräte verfügen über programmierbare Steuerungen, die automatische Prüfabläufe ermöglichen und die Sicherheit erhöhen. Sie sind mit Schutzfunktionen ausgestattet, die bei Überstrom oder anderen Fehlern sofort abschalten. Zusätzlich werden Isolationsmessgeräte für Voruntersuchungen sowie Messgeräte zur Bestimmung des Erdungswiderstands benötigt.
Die Messausrüstung muss regelmäßig kalibriert werden, um genaue und reproduzierbare Ergebnisse zu gewährleisten. Bei der Auswahl der Prüfgeräte ist darauf zu achten, dass sie den geltenden Normen entsprechen und für die jeweiligen Spannungsbereiche und Prüfobjekte geeignet sind. Als professioneller Dienstleister bietet KSV moderne Mess und Prüftechnik und langjährige Erfahrung in der professionellen Durchführung von Isolationsprüfungen an komplexen Energieverteilungssystemen.
Was bedeuten die Messergebnisse und wie werden sie bewertet?
Die Bewertung der Messergebnisse erfolgt durch den Vergleich mit den normativen Grenzwerten und die Analyse des Stromverlaufs während der Prüfung. Eine bestandene Prüfung liegt vor, wenn die vorgeschriebene Prüfspannung für die gesamte Prüfdauer ohne Durchschlag gehalten werden kann.
Ein Durchschlag zeigt sich durch einen plötzlichen, starken Anstieg des Prüfstroms und einen gleichzeitigen Spannungseinbruch. In diesem Fall ist die Isolierung defekt und muss repariert oder ersetzt werden. Auch ein kontinuierlich ansteigender Strom während der Prüfung kann auf eine beginnende Verschlechterung der Isolierung hinweisen, auch wenn noch kein vollständiger Durchschlag aufgetreten ist.
Die Dokumentation der Prüfergebnisse ist essenziell für die Anlagensicherheit und die rechtliche Absicherung. Alle Messwerte, Prüfbedingungen und Bewertungen müssen protokolliert und archiviert werden. Bei wiederkehrenden Prüfungen ermöglicht der Vergleich mit früheren Messwerten die Erkennung von Verschlechterungstendenzen und die rechtzeitige Planung von Wartungsmaßnahmen. Für Unternehmen, die solche Prüfungen nicht selbst durchführen können, bieten sich professionelle Lohndienstleistungen als zuverlässige Alternative an.
