Wie schaltet ein Krankenhaus bei Netzausfall automatisch auf Netzersatzanlagen um?

Ein Stromausfall dauert im Alltag oft nur Sekunden, bevor ihn jemand bemerkt. In einem Krankenhaus kann dieselbe Unterbrechung über Leben und Tod entscheiden. Beatmungsgeräte, Operationssäle, Intensivstationen und bildgebende Diagnosesysteme tolerieren keinen Ausfall, der länger als ein Wimpernschlag dauert. Genau deshalb ist die Notstromversorgung im Krankenhaus kein optionales Extra, sondern ein sicherheitskritisches System mit klar geregelten Anforderungen, das rund um die Uhr funktionieren muss.

Wie eine solche automatische Umschaltung auf die Netzersatzanlage technisch abläuft, welche Normen dabei gelten und wo sich typische Schwachstellen verbergen, erklärt dieser Artikel Schritt für Schritt.

Kritische Versorgungsstufen im Krankenhaus-Stromnetz

Nicht jeder Stromkreis in einem Krankenhaus hat dieselbe Priorität. Die Versorgung ist deshalb in klar definierte Stufen gegliedert, die im Netzausfall unterschiedlich schnell und unterschiedlich lang gesichert werden müssen.

Die höchste Priorität haben sogenannte lebenserhaltende Systeme: Operationsleuchten, Beatmungsgeräte, Herzmonitore, Infusionspumpen und intensivmedizinische Einheiten. Sie müssen ohne jede wahrnehmbare Unterbrechung weiterlaufen. Direkt dahinter folgen sicherheitsrelevante Systeme wie Notbeleuchtung, Brandmeldetechnik, Aufzüge für Bettentransporte und Kommunikationsanlagen. Eine dritte Stufe umfasst den allgemeinen Krankenhausbetrieb, also Verwaltung, Küche oder technische Nebenräume, die bei einem Netzausfall kurzzeitig abgeschaltet bleiben können.

Diese Hierarchie ist keine interne Entscheidung, sondern normativ festgelegt. Sie bestimmt, welche Verbraucher an welchen Einspeisepfad angeschlossen werden und wie schnell die Umschaltung für jede Gruppe erfolgen muss.

Technischer Ablauf der automatischen Umschaltung

Die automatische Umschaltung auf den Netzersatz folgt einem präzisen, millisekundengenauen Ablauf, der durch eine Automatische Umschalteinrichtung (AUE) gesteuert wird.

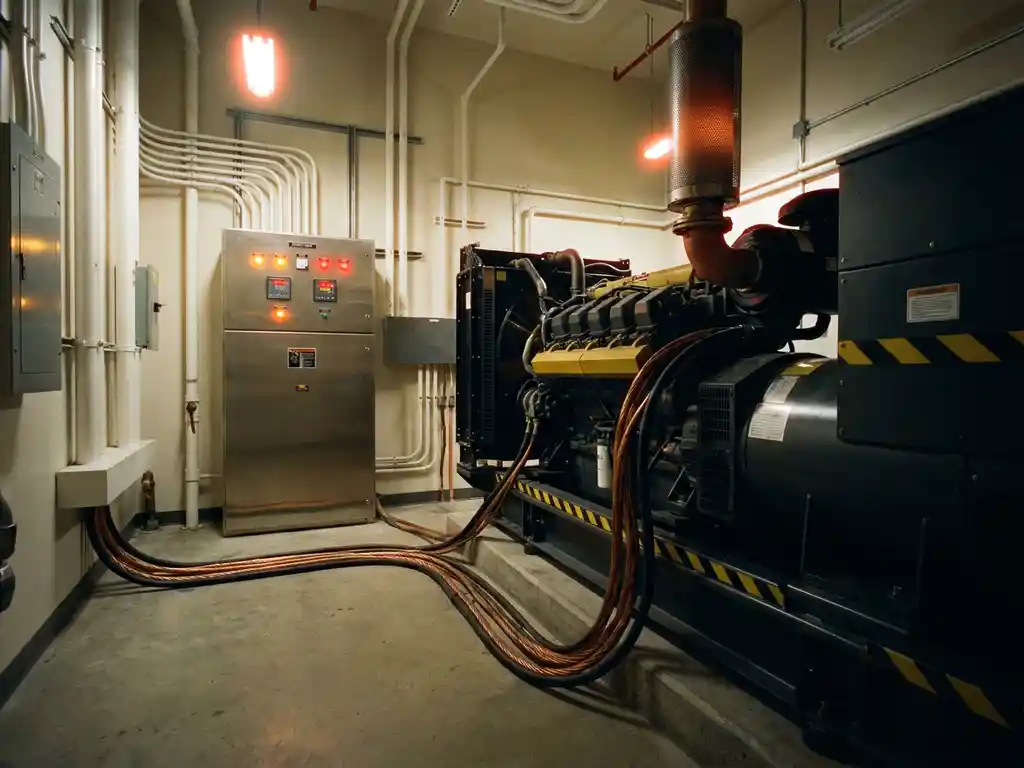

Fällt die öffentliche Netzspannung aus oder unterschreitet sie einen definierten Grenzwert, registriert die AUE diesen Zustand innerhalb weniger Millisekunden. Sie sendet daraufhin ein Startsignal an das Notstromaggregat, das selbstständig hochfährt. Dieselgeneratoren benötigen je nach Auslegung zwischen fünf und fünfzehn Sekunden, bis sie Nennspannung und Nennfrequenz erreichen. Erst dann schaltet die AUE die Verbraucher vom öffentlichen Netz auf den Generatorausgang um. Diese Umschaltung erfolgt lastfrei oder mit kurzer Unterbrechung, um Spannungsüberlagerungen zu vermeiden.

Kehrt die öffentliche Versorgung zurück, prüft die AUE Spannung, Frequenz und Phasenlage. Erst wenn alle Parameter stabil sind, erfolgt die Rückschaltung, ebenfalls automatisch und geregelt, um Rückwirkungen auf laufende medizinische Geräte zu minimieren.

Rolle der USV-Anlage in den ersten Sekunden

Zwischen dem Netzausfall und dem Moment, in dem der Generator stabile Spannung liefert, klafft eine Lücke von mehreren Sekunden. Diese Lücke schließt die USV-Anlage (Unterbrechungsfreie Stromversorgung).

Die USV speist aus ihren Batterien sofort und ohne jede Verzögerung im Millisekunden-Bereich ein. Für lebenserhaltende Geräte bedeutet das: kein Neustart, kein Datenverlust, kein Alarm. Die Batterie überbrückt die Anlaufzeit des Generators und gibt danach die Last wieder ab. Dimensionierung und Batteriezustand der USV sind deshalb entscheidend. Eine unterdimensionierte oder schlecht gewartete USV kann trotz einwandfreiem Generator zu einem kritischen Versorgungsunterbruch führen.

Moderne USV-Systeme überwachen ihren eigenen Zustand kontinuierlich und melden Kapazitätsverluste frühzeitig an die Gebäudeleittechnik, was eine proaktive Wartung ermöglicht, bevor ein Ernstfall eintritt.

Normative Anforderungen und Prüfpflichten

Die Stromversorgung von Krankenhäusern ist in Deutschland durch mehrere Normen und Vorschriften geregelt, die konkrete technische und organisatorische Anforderungen stellen.

Die zentrale Norm ist DIN VDE 0100-710, die Anforderungen an elektrische Anlagen in medizinisch genutzten Bereichen definiert. Ergänzend regelt die DIN VDE 0558-507 die Anforderungen an Netzersatzanlagen speziell für Krankenhäuser. Beide Normen legen fest, welche Umschaltzeiten für welche Verbrauchergruppen einzuhalten sind und wie die Anlage aufgebaut sein muss. Hinzu kommen die Vorgaben der jeweiligen Landesbauordnungen sowie Anforderungen aus dem Medizinprodukterecht.

Prüfpflichten sind ebenso klar geregelt: Netzersatzanlagen müssen regelmäßig durch Probeläufe unter Last getestet werden. Protokolle dieser Tests sind zu führen und aufzubewahren. Darüber hinaus sind wiederkehrende Prüfungen durch befähigte Personen vorgeschrieben, die die gesamte Kette von der Einspeisung bis zum Verbraucher umfassen.

Häufige Schwachstellen und wie sie sich vermeiden lassen

Selbst gut geplante Notstromsysteme entwickeln im Laufe der Zeit Schwachstellen, die im Ernstfall zu Ausfällen führen können. Die häufigsten Probleme sind bekannt und lassen sich durch konsequente Wartung und kluge Planung vermeiden.

Veraltete Batterien in der USV: Bleibatterien verlieren nach einigen Jahren deutlich an Kapazität. Regelmäßige Kapazitätsmessungen und ein dokumentierter Austauschzyklus sind unverzichtbar.
Kraftstoffqualität und Kraftstoffvorrat: Dieselkraftstoff altert und kann Ablagerungen bilden, die den Generator im Ernstfall blockieren. Regelmäßige Kraftstoffanalysen und ein gesicherter Mindestvorrat gehören zum Standard.
Fehlende Lastproben: Eine Netzersatzanlage, die nur im Leerlauf getestet wird, zeigt keine realen Schwächen. Nur Lasttests unter realistischen Bedingungen decken Probleme auf.
Unzureichende Selektivität: Wenn bei einem Fehler zu viele Verbraucher abfallen, weil die Schutzeinrichtungen nicht selektiv abgestimmt sind, kann das den gesamten Notstromkreis gefährden.
Fehlende Redundanz: Ein einzelner Generator ohne Backup ist ein Risiko. Größere Krankenhäuser setzen auf parallelbetriebene Aggregate, die sich gegenseitig absichern.

Viele dieser Schwachstellen entstehen nicht durch schlechte Planung, sondern durch unzureichende Wartung über die Jahre. Ein strukturiertes Servicekonzept, das die gesamte Versorgungskette im Blick behält, ist deshalb genauso wichtig wie die Anlage selbst.

Modernisierung bestehender Umschaltanlagen im laufenden Betrieb

Viele Krankenhäuser betreiben Netzersatzanlagen, die vor zwanzig oder dreißig Jahren installiert wurden. Diese Anlagen entsprechen oft nicht mehr dem aktuellen Stand der Normen und lassen sich nur schwer in moderne Gebäudeleitsysteme integrieren. Gleichzeitig kann ein Krankenhaus seinen Betrieb für eine Modernisierung nicht einfach unterbrechen.

Die Lösung liegt in einer sorgfältig geplanten, schrittweisen Erneuerung. Dabei werden Teilbereiche des Systems nacheinander umgebaut, während die restliche Anlage weiterläuft. Temporäre Einspeisungen und Bypass-Schaltungen sichern die Versorgung während der Umbauphase. Entscheidend ist eine detaillierte Vorabplanung, die alle Abhängigkeiten zwischen Verbrauchergruppen, Schaltanlagen und Steuerungssystemen berücksichtigt.

Moderne Umschaltanlagen bieten gegenüber älteren Systemen deutliche Vorteile: schnellere Reaktionszeiten, präzisere Diagnosefunktionen, nahtlose Anbindung an die Energie- und Anlagentechnik des Hauses sowie die Möglichkeit, Zustände und Ereignisse lückenlos zu dokumentieren. Diese Transparenz ist nicht nur für den Betrieb wertvoll, sondern auch für Prüfungen und Audits.

Wie die KSV bei der Notstromversorgung im Krankenhaus unterstützt

Wir bei KSV planen und realisieren vollständige Energieversorgungssysteme für sicherheitskritische Anwendungen, von der Mittelspannungsschaltanlage über die Niederspannungsverteilung bis zur Unterverteilung, alles aus einer Hand. Für Krankenhäuser und medizinische Einrichtungen bedeutet das konkret:

Planung und Umsetzung normkonformer Netzersatzanlagen inklusive automatischer Umschalteinrichtungen nach DIN VDE 0100-710
Integration von USV-Systemen und Notstromaggregaten in bestehende Versorgungsstrukturen
Entwicklung individueller Servicekonzepte für wiederkehrende Wartungen, Lastproben und Prüfprotokolle
Modernisierung bestehender Umschaltanlagen im laufenden Krankenhausbetrieb mit durchdachtem Phasenplan
Detailgenaue Planung von Kabelwegen und Kabeltrassen mit Blick auf lange Lebensdauer und Erweiterbarkeit

Wer eine bestehende Anlage prüfen lassen oder ein neues Versorgungskonzept entwickeln möchte, ist bei uns in guten Händen. Sprechen Sie uns an, und wir erarbeiten gemeinsam eine Lösung, die zu Ihrer Einrichtung und Ihren normativen Anforderungen passt.
