Die elektrische Infrastruktur eines Logistikzentrums plant man in mehreren aufeinander aufbauenden Schritten: Lastanalyse, Berechnung des Gesamtstrombedarfs, Festlegung der Spannungsebenen, Planung der Unterverteilung und Kabelwege sowie Integration von Gebäudeleittechnik und Energiemanagement. Dabei sind die geltenden VDE-Normen von Anfang an verbindlich einzuhalten. Dieser Artikel beantwortet die wichtigsten Fragen rund um die Elektroplanung für Logistikgebäude.
Welche elektrischen Lasten entstehen in modernen Logistikzentren?
Moderne Logistikzentren erzeugen eine Vielzahl elektrischer Lasten, die sich grob in vier Kategorien einteilen lassen: Fördertechnik und Automatisierung, Beleuchtung, Klima- und Heiztechnik sowie Ladeinfrastruktur für Flurförderzeuge und Elektrofahrzeuge. Die Summe dieser Lasten ist deutlich höher als in klassischen Büro- oder Gewerbegebäuden und schwankt im Tagesverlauf erheblich.
Den größten Anteil am Gesamtverbrauch hat in der Regel die Fördertechnik: Förderbänder, automatische Sortiersysteme, Regalbediengeräte und Kommissionierroboter sind dauerhaft oder in kurzen Intervallen unter Last. Hinzu kommen Antriebe für Rolltore, Hebebühnen und Ladedocks. Diese Verbraucher zeichnen sich durch hohe Anlaufströme aus, die bei der Planung der Schutzorgane berücksichtigt werden müssen. Für eine reibungslose Abstimmung aller Antriebe und Automatisierungskomponenten ist eine durchdachte Steuerungs- und Automatisierungstechnik von Beginn an entscheidend.
Ein wachsender Lastanteil entfällt auf die Ladeinfrastruktur. Elektrostapler, automatisierte Transportfahrzeuge (AGVs) und zunehmend auch LKW-Ladestationen erzeugen gleichzeitige Lastspitzen, die ohne ein durchdachtes Lastmanagement schnell zu Netzüberlastungen führen. Ergänzt werden diese Lasten durch Beleuchtungsanlagen mit LED-Technologie, Sprinkleranlagen mit elektrischen Pumpen sowie Serverräume für Lagerverwaltungssysteme.
Wie wird der Strombedarf eines Logistikzentrums berechnet?
Der Strombedarf eines Logistikzentrums wird durch eine strukturierte Lastanalyse berechnet: Alle Verbraucher werden erfasst, ihre Nennleistungen summiert und anschließend mit Gleichzeitigkeitsfaktoren gewichtet, um die tatsächlich gleichzeitig abgerufene Leistung zu ermitteln. Das Ergebnis bildet die Grundlage für die Dimensionierung der Energieverteilung.
Schritt 1: Verbraucherliste und Nennleistungen
Am Anfang steht eine vollständige Liste aller elektrischen Verbraucher, gegliedert nach Bereichen wie Wareneingang, Lager, Kommissionierung und Versand. Für jeden Verbraucher werden Nennleistung, Betriebsdauer und Anlaufverhalten dokumentiert. Frequenzumrichter, Sanftanlaufgeräte und direkt anlaufende Motoren verhalten sich beim Einschalten sehr unterschiedlich und beeinflussen die Auslegung der Schutzorgane maßgeblich.
Schritt 2: Gleichzeitigkeitsfaktor und Spitzenlast
Nicht alle Verbraucher laufen gleichzeitig mit Volllast. Der Gleichzeitigkeitsfaktor beschreibt das Verhältnis zwischen der installierten Gesamtleistung und der realistisch zu erwartenden Spitzenlast. In Logistikzentren liegt dieser Faktor je nach Automatisierungsgrad und Schichtbetrieb typischerweise zwischen 0,6 und 0,85. Auf Basis der Spitzenlast wird dann die Bemessungsleistung der Transformatoren und der Niederspannungshauptverteilung (NSHV) festgelegt.
Zusätzlich empfiehlt sich eine Planungsreserve von mindestens 20 bis 30 Prozent, um spätere Erweiterungen, zusätzliche Ladeinfrastruktur oder neue Automatisierungsstufen ohne grundlegende Umbauten integrieren zu können. Eine zu knapp bemessene Infrastruktur verursacht im Nachhinein deutlich höhere Kosten als eine vorausschauende Überdimensionierung.
Welche Spannungsebenen eignen sich für die Energieverteilung im Lager?
Für Logistikzentren ab einer installierten Leistung von etwa 1.000 kVA ist eine Mittelspannungseinspeisung mit eigenem Transformator wirtschaftlich sinnvoll. Kleinere Lager werden direkt über das öffentliche Niederspannungsnetz versorgt. Die Wahl der Spannungsebene beeinflusst Kabelquerschnitte, Verluste und die Gesamtkosten der Infrastruktur erheblich. Umfassende Kompetenz in der Energie- und Anlagentechnik ist dabei Voraussetzung für eine wirtschaftlich optimale Lösung.
In der Praxis wird die elektrische Energie bei großen Logistikzentren über eine Mittelspannungsanlage (typischerweise 10 kV oder 20 kV) auf dem Gelände eingespeist und über Transformatoren in Trafostationen auf Niederspannung (400 V / 230 V) umgewandelt. Diese Trafostationen werden möglichst nahe an den Lastschwerpunkten platziert, um Leitungsverluste zu minimieren und kurze Kabelwege zu ermöglichen.
Für sehr große Hallen oder mehrstöckige Logistikgebäude kann es sinnvoll sein, mehrere Trafostationen zu installieren, die jeweils einen definierten Hallenbereich versorgen. Dieses dezentrale Konzept erhöht die Versorgungssicherheit und vereinfacht die Wartung, da ein Ausfall einer Station nicht das gesamte Gebäude betrifft.
Wie plant man die Unterverteilung und Kabelwege in Logistikgebäuden?

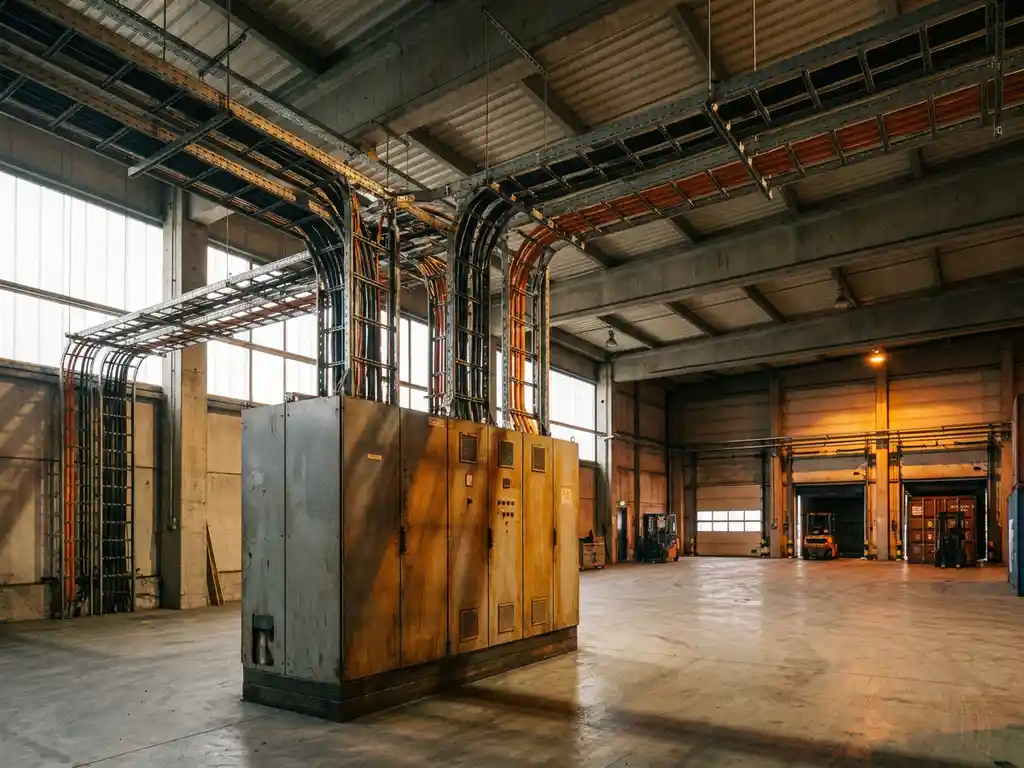

Die Unterverteilung in Logistikgebäuden wird von der NSHV aus über Unterverteilungen in die einzelnen Hallenbereiche geführt. Kabelwege werden auf Basis der Lastschwerpunkte und der Gebäudestruktur geplant, wobei Hauptkabeltrassen in der Regel entlang der Hallenstützen oder in Unterflurkanälen verlaufen. Flexibilität für spätere Änderungen ist dabei ein zentrales Planungsziel.
Die Niederspannungshauptverteilung bildet das Herzstück der Energieverteilung. Von ihr aus werden Unterverteilungen gespeist, die jeweils einem Hallenabschnitt oder einer Funktionseinheit zugeordnet sind. Jede Unterverteilung enthält Schutzorgane, Fehlerstromschutzschalter und Mess- und Zähleinrichtungen für das Energiemanagement. Eine klare Zonenaufteilung erleichtert spätere Erweiterungen und vereinfacht die Fehlersuche im Betrieb.
Bei der Kabelverlegung in Logistikgebäuden sind einige Besonderheiten zu beachten:
- Bodenbeschaffenheit: Schwere Gabelstapler und Flurförderzeuge belasten Kabelkanäle im Boden erheblich. Unterflurinstallationen müssen entsprechend dimensioniert und geschützt werden.
- Brandschutzabschnitte: Kabeldurchführungen durch Brandschutzwände erfordern zugelassene Brandabschottungen, die im Brandfall das Übergreifen von Feuer und Rauch verhindern.
- EMV-Anforderungen: Frequenzumrichter und Automatisierungskomponenten erzeugen elektromagnetische Störungen. Steuer- und Datenleitungen müssen räumlich getrennt von Starkstromleitungen verlegt werden.
- Erweiterbarkeit: Kabeltrassen sollten von Anfang an mit ausreichend Reservekapazität geplant werden, um zukünftige Ladeinfrastruktur oder neue Automatisierungssysteme nachrüsten zu können.
Was gehört zur Gebäudeleittechnik und zum Energiemanagement im Logistikzentrum?
Zur Gebäudeleittechnik (GLT) im Logistikzentrum gehören alle Systeme, die Energieflüsse, Umgebungsbedingungen und technische Anlagen zentral überwachen und steuern: Beleuchtungssteuerung, Klimatisierung, Lüftung, Heizung, Zutrittskontrolle und Energiemessung. Ein integriertes Energiemanagementsystem wertet die erfassten Daten aus und identifiziert Einsparpotenziale.
Ein modernes Logistikzentrum erzeugt rund um die Uhr Betriebsdaten. Die GLT bündelt diese Informationen auf einer zentralen Plattform und ermöglicht es, auf Veränderungen automatisch zu reagieren. Typische Funktionen sind die bedarfsgerechte Zonenbeleuchtung mit Präsenzmeldern, die automatische Temperaturabsenkung in ungenutzten Bereichen und die Steuerung von Lüftungsanlagen in Abhängigkeit von Belegung und Außentemperatur.
Das Energiemanagement geht einen Schritt weiter: Es analysiert Verbrauchsmuster, erkennt Lastspitzen und kann durch gezielte Lastverschiebung die Netzentgelte reduzieren. Besonders bei Logistikzentren mit großen Batterieladeparks für Elektrostapler oder AGVs lässt sich durch intelligentes Lademanagement der Gleichzeitigkeitsfaktor gezielt steuern und die Spitzenlast senken. Das wirkt sich direkt auf die Energiekosten aus.
Unser Ansatz bei der Gebäudeautomation und dem Energiemanagement ist dabei stets ganzheitlich: Wir übernehmen Planung, Bau, Installation, Inbetriebnahme und Wartung aus einer Hand, sodass alle Systeme optimal aufeinander abgestimmt sind und die technische Infrastruktur langfristig wirtschaftlich betrieben werden kann.
Welche Normen und Vorschriften gelten bei der Elektroplanung für Logistikzentren?
Bei der Elektroplanung für Logistikzentren gelten in Deutschland vor allem die VDE-Normen als verbindlicher Rahmen, ergänzt durch die Technischen Anschlussbedingungen (TAB) der Netzbetreiber und baurechtliche Vorschriften. Für spezifische Bereiche wie Ladeinfrastruktur oder Brandschutz kommen zusätzliche Regelwerke hinzu.
Die wichtigsten Normen und Regelwerke im Überblick:
- DIN VDE 0100: Grundnorm für die Errichtung von Niederspannungsanlagen. Sie regelt Schutzmaßnahmen, Leitungsverlegung, Schutzorgane und die Anforderungen an die NSHV.
- DIN EN 61439: Norm für Schaltgerätekombinationen, also für die Ausführung von Haupt- und Unterverteilungen.
- TAB des Netzbetreibers: Technische Anschlussbedingungen legen fest, wie die Übergabestelle zwischen öffentlichem Netz und Kundenanlage ausgeführt sein muss.
- DIN VDE 0105: Regelt den Betrieb von elektrischen Anlagen und ist relevant für Wartung und wiederkehrende Prüfungen.
- IEC 62196 / DIN VDE 0122: Normen für Ladeinfrastruktur für Elektrofahrzeuge und elektrisch betriebene Flurförderzeuge.
- Landesbauordnungen und Sonderbauvorschriften: Je nach Bundesland und Nutzungsart gelten spezifische Anforderungen an Brandschutz, Flucht- und Rettungswegbeleuchtung sowie Blitzschutz.
Besonders wichtig ist die frühzeitige Abstimmung mit dem zuständigen Netzbetreiber, wenn eine Mittelspannungseinspeisung geplant ist. Die Genehmigungsverfahren für Trafostationen und Netzanschlüsse können mehrere Monate in Anspruch nehmen und sollten daher parallel zur Bauplanung angestoßen werden. Auch wiederkehrende Prüfungen gemäß DGUV Vorschrift 3 (ehemals BGV A3) sind für Betreiber von Logistikzentren verpflichtend und müssen im Betriebskonzept eingeplant werden.
Wie KSV bei der Elektroplanung für Logistikzentren unterstützt
Die Planung einer leistungsfähigen elektrischen Infrastruktur für ein Logistikzentrum ist ein komplexes Projekt, das Fachkenntnisse in der Energieverteilung, Automatisierung und Gebäudeleittechnik erfordert. Genau hier setzen wir an: Als erfahrener Spezialist für Energieverteilungssysteme und Gebäudeautomation begleiten wir Logistikprojekte von der ersten Lastanalyse bis zur Inbetriebnahme. Mehr über unsere Leistungen und unser Team erfahren Sie auf unserer Unternehmensseite.
Unser Leistungsangebot für die Elektroplanung in Logistikzentren umfasst:
- Lastanalyse und Bedarfsberechnung für alle elektrischen Verbraucher im Logistikgebäude
- Planung und Bau von Mittelspannungsanlagen, Trafostationen und Niederspannungshauptverteilungen bis 7.000 Ampere
- Konzeption und Realisierung der Unterverteilung und Kabelwege unter Berücksichtigung von Brandschutz und Erweiterbarkeit
- Integration von Gebäudeleittechnik und Energiemanagementsystemen für einen effizienten Betrieb
- Planung und Installation von Ladeinfrastruktur für Elektrostapler, AGVs und Nutzfahrzeuge
- Normengerechte Dokumentation und Unterstützung bei Abnahme und wiederkehrenden Prüfungen
Wir verstehen uns als langfristiger Partner, der nicht nur baut, sondern auch nach der Inbetriebnahme für Wartung und Optimierung zur Verfügung steht. Wenn Sie ein Logistikzentrum neu planen, modernisieren oder erweitern möchten, sprechen Sie uns gerne an. Wir freuen uns darauf, gemeinsam mit Ihnen die passende Lösung zu entwickeln.
