Wie migriert man eine S7-300 auf eine S7-1500?

Eine S7-300 auf eine S7-1500 zu migrieren ist ein strukturierter Prozess, der sich in den meisten Fällen mit dem TIA Portal Migration Tool durchführen lässt. Der Großteil des bestehenden Programms lässt sich automatisch konvertieren, jedoch erfordern bestimmte Programmteile eine manuelle Nacharbeit. Dieser Artikel beantwortet die wichtigsten Fragen rund um die SPS-Migration, von den technischen Unterschieden bis zur Frage, ob ein Neuprojekt sinnvoller wäre.

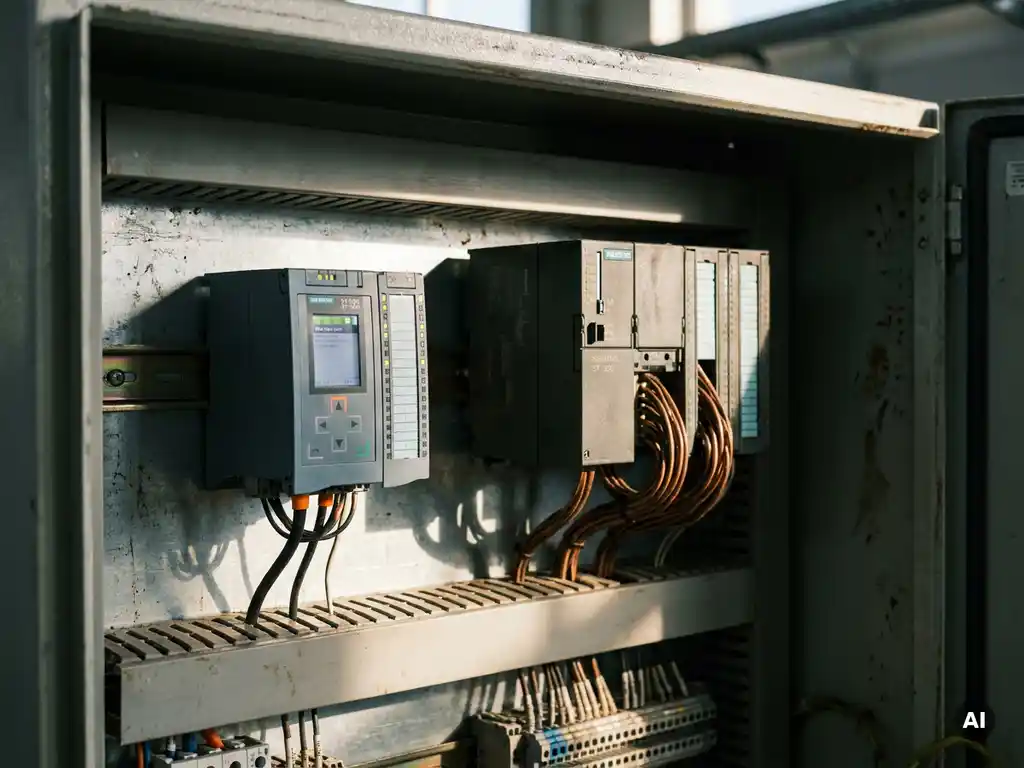

Was sind die größten technischen Unterschiede zwischen S7-300 und S7-1500?

Die S7-1500 ist der leistungsfähigere Nachfolger der S7-300 und unterscheidet sich in nahezu allen technischen Kernbereichen. Entscheidend sind höhere Verarbeitungsgeschwindigkeit, ein moderneres Speicherkonzept, integrierte Sicherheitsfunktionen sowie eine vollständig überarbeitete Kommunikationsarchitektur. Wer eine S7-300-Migration plant, muss diese Unterschiede von Anfang an berücksichtigen.

Verarbeitungsgeschwindigkeit: Die S7-1500 verarbeitet Befehle deutlich schneller als die S7-300, was sich besonders bei rechenintensiven Regelungsaufgaben und kurzen Zykluszeiten bemerkbar macht.
Speicherkonzept: Statt Micro Memory Cards nutzt die S7-1500 eine SIMATIC Memory Card. Das Ladespeicher- und Arbeitsspeicherkonzept wurde grundlegend überarbeitet.
Sicherheit und Security: Die S7-1500 unterstützt TLS-verschlüsselte Kommunikation, Zugriffsschutz auf Programmblockebene und sichere Kommunikation mit dem TIA Portal. Diese Funktionen fehlen bei der S7-300 weitgehend.
Displayanzeige: Das integrierte Display der S7-1500 ermöglicht eine direkte Diagnose am Gerät, ohne zusätzliche Software oder Verbindung zum Engineering-System.
Adressierungsmodell: Die S7-1500 arbeitet intern mit optimierten Bausteinen, die eine effizientere Datenverwaltung ermöglichen, aber auch Anpassungen im bestehenden Code erfordern können.

Welche Voraussetzungen müssen vor der Migration erfüllt sein?

Vor dem Start einer S7-300-auf-S7-1500-Migration müssen das bestehende Projekt dokumentiert, die Hardware inventarisiert und die TIA-Portal-Version geprüft werden. Ohne eine solide Vorbereitung entstehen unnötige Fehler und Verzögerungen während der Konvertierung.

Konkret sollten folgende Voraussetzungen erfüllt sein:

Vollständige Projektdokumentation: Das bestehende STEP-7-Projekt muss vollständig vorhanden und in einem konsistenten Zustand sein. Fragmentierte oder veraltete Projektstände führen zu Konvertierungsfehlern.
TIA Portal in aktueller Version: Das Migration Tool ist ab TIA Portal V14 verfügbar. Für optimale Ergebnisse empfiehlt sich die Nutzung einer aktuellen Version, da neuere Releases mehr Bausteintypen automatisch konvertieren.
Hardware-Mapping vorbereiten: Nicht jedes S7-300-Modul hat ein direktes Pendant in der S7-1500-Welt. Eine Gegenüberstellung der vorhandenen Module mit verfügbaren S7-1500-Baugruppen ist vor der Migration notwendig.
Bibliotheken und Funktionsbausteine prüfen: Verwendete Standardbibliotheken und Drittanbieter-Bausteine müssen auf Kompatibilität geprüft werden, da nicht alle automatisch migriert werden.
Backup anlegen: Vor jeder Migration sollte ein vollständiges Backup des bestehenden Projekts erstellt werden, um den Ausgangszustand jederzeit wiederherstellen zu können.

Wie funktioniert die Migration mit dem TIA Portal Migration Tool?

Das TIA Portal Migration Tool konvertiert ein bestehendes STEP-7-Projekt automatisch in ein TIA-Portal-Projekt für die S7-1500. Der Prozess läuft in wenigen Schritten ab und übernimmt Programmbausteine, Variablen und Hardwarekonfiguration, soweit möglich, automatisch.

Der typische Ablauf sieht so aus:

Projekt importieren: Das bestehende STEP-7-Projekt wird im TIA Portal über die Migrationsfunktion geöffnet. Das Tool analysiert den Projektinhalt und erstellt eine Vorschau der konvertierbaren Elemente.
Hardware zuordnen: Das Tool schlägt für jede S7-300-Baugruppe eine entsprechende S7-1500-Baugruppe vor. Diese Zuordnung kann manuell angepasst werden, wenn keine direkte Entsprechung existiert.
Automatische Konvertierung starten: Das Tool konvertiert Organisationsbausteine (OBs), Funktionsbausteine (FBs) und Datenbausteine (DBs) automatisch. AWL-Bausteine werden dabei in der Regel direkt übernommen.
Fehlerbericht auswerten: Nach der Konvertierung erstellt das Tool einen detaillierten Bericht mit allen Elementen, die nicht automatisch konvertiert werden konnten und manuell nachbearbeitet werden müssen.
Kompilieren und testen: Das migrierte Projekt wird kompiliert. Dabei werden weitere Inkonsistenzen sichtbar, die vor der Inbetriebnahme behoben werden müssen.

Für komplexe Automatisierungsprojekte empfiehlt sich eine schrittweise Vorgehensweise, bei der zunächst ein Pilotprojekt oder ein einzelner Anlagenteil migriert wird, bevor die gesamte Anlage umgestellt wird.

Welche Programmteile lassen sich nicht automatisch konvertieren?

Nicht alle Bestandteile eines S7-300-Projekts können durch das Migration Tool automatisch in die S7-1500-Welt übertragen werden. Bestimmte Bausteintypen, Adressierungsformen und Kommunikationsbausteine erfordern eine manuelle Überarbeitung.

Folgende Bereiche sind typischerweise von manueller Nacharbeit betroffen:

SCL-Bausteine mit absoluter Adressierung: Die S7-1500 arbeitet standardmäßig mit symbolischer Adressierung. Bausteine, die auf absolute Byte- oder Bitadressen zugreifen, müssen angepasst werden.
Kommunikationsbausteine: Bausteine wie PUT, GET oder BSEND für die S7-300-Kommunikation haben in der S7-1500 andere Parametrierungen und müssen neu konfiguriert werden.
SFBs und SFCs: Systemfunktionsbausteine der S7-300 existieren in der S7-1500 teilweise nicht oder wurden durch neue Bausteine ersetzt. Hier ist eine manuelle Zuordnung notwendig.
Optimierte Bausteine: Wenn im migrierten Projekt optimierte DBs aktiviert werden sollen, müssen alle indirekten Adressierungen überprüft und angepasst werden.
HMI-Verbindungen: Bestehende Verbindungen zu Bediengeräten müssen nach der Migration neu konfiguriert werden, da sich das Kommunikationsmodell der S7-1500 von der S7-300 unterscheidet.

Erfahrungsgemäß macht die manuelle Nacharbeit je nach Projektumfang und Programmierqualität des Ausgangsprojekts zwischen 20 und 50 Prozent des Gesamtaufwands aus.

Wie lange dauert eine typische S7-300-auf-S7-1500-Migration?

Die Dauer einer S7-300-auf-S7-1500-Migration hängt stark vom Umfang des Projekts, der Qualität des Ausgangscodes und dem Anteil manuell nachzubearbeitender Programmteile ab. Für ein mittelgroßes Projekt mit einigen hundert Bausteinen sind erfahrungsgemäß mehrere Wochen einzuplanen.

Als grobe Orientierung lassen sich folgende Phasen zeitlich einordnen:

Analyse und Vorbereitung: 1 bis 3 Tage, abhängig von der Vollständigkeit der vorhandenen Dokumentation.
Automatische Konvertierung: Wenige Stunden bis ein Tag, da dieser Schritt weitgehend automatisiert abläuft.
Manuelle Nacharbeit: Der zeitintensivste Teil. Bei gut strukturiertem Ausgangscode sind einige Tage realistisch, bei historisch gewachsenem oder schlecht dokumentiertem Code können es mehrere Wochen werden.
Test und Inbetriebnahme: Je nach Anlagenkomplexität ein bis mehrere Wochen, da Funktionstests, Sicherheitsprüfungen und Abnahmen Zeit brauchen.

Projekte, bei denen das bestehende Programm gut strukturiert, vollständig dokumentiert und mit symbolischer Adressierung programmiert ist, lassen sich erheblich schneller migrieren als gewachsene Projekte mit absoluter Adressierung und fehlender Dokumentation.

Wann lohnt sich eine Migration, und wann ist ein Neuprojekt sinnvoller?

Eine Migration der S7-300 auf die S7-1500 lohnt sich, wenn das bestehende Programm gut strukturiert ist, die Anlagenlogik weitgehend übernommen werden soll und die Anlage noch mehrere Jahre betrieben wird. Ein Neuprojekt ist sinnvoller, wenn der bestehende Code veraltet, schwer wartbar oder grundlegend neu zu gestalten ist.

Argumente für eine Migration

Die Migration ist die effizientere Wahl, wenn das bestehende Programm eine solide Basis bietet. Sie spart Entwicklungszeit, weil bewährte Programmlogik übernommen wird. Gleichzeitig profitiert die Anlage von den Vorteilen der S7-1500: bessere Performance, integrierte Sicherheitsfunktionen und eine zukunftsfähige Plattform. Auch aus wirtschaftlicher Sicht ist die Migration oft günstiger, weil das Wissen über die Anlage im Code erhalten bleibt und weniger neu entwickelt werden muss.

Argumente für ein Neuprojekt

Ein Neuprojekt empfiehlt sich, wenn das bestehende Programm über viele Jahre ohne klare Struktur gewachsen ist und die manuelle Nacharbeit nach der Migration den Aufwand eines Neuprojekts übersteigen würde. Auch wenn sich die Anforderungen an die Anlage grundlegend geändert haben, etwa durch neue Produktionsprozesse oder erweiterte Sicherheitsanforderungen, kann ein sauberer Neustart langfristig wirtschaftlicher sein. In solchen Fällen bietet ein Neuprojekt die Chance, von Anfang an auf die Möglichkeiten der S7-1500 zu setzen, ohne Kompromisse durch Altlasten im Code einzugehen.

Wie KSV bei der S7-300-Migration unterstützt

Wir bei KSV begleiten Unternehmen durch den gesamten Prozess der SPS-Migration, von der ersten Analyse des bestehenden S7-300-Projekts bis zur erfolgreichen Inbetriebnahme der S7-1500. Als zertifizierter Siemens Solution Partner für Factory Automation verfügen wir über die notwendige Systemkompetenz, um Migrationen effizient und zuverlässig durchzuführen.

Unser Leistungsumfang bei der S7-300-auf-S7-1500-Migration umfasst:

Analyse des bestehenden STEP-7-Projekts und Bewertung des Migrationsaufwands
Hardware-Mapping und Auswahl geeigneter S7-1500-Baugruppen als Ersatz
Durchführung der automatischen Konvertierung mit dem TIA Portal Migration Tool
Manuelle Nacharbeit aller nicht automatisch konvertierbaren Programmteile
Funktionstest, Inbetriebnahme und Schulung Ihrer Mitarbeiterinnen und Mitarbeiter
Optionale Übernahme der gesamten Steuerungs- und Automatisierungstechnik aus einer Hand

Ob Migration oder Neuprojekt, wir beraten Sie ehrlich und lösungsorientiert, welcher Weg für Ihre Anlage der richtige ist. Nehmen Sie jetzt Kontakt mit uns auf und lassen Sie uns gemeinsam den nächsten Schritt für Ihre Steuerungstechnik planen.
